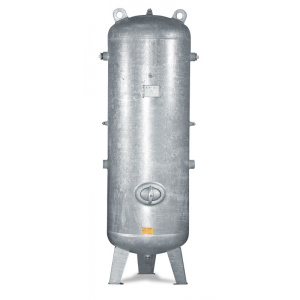

Stojící tlaková nádoba DB VZ 90/16 V

Stojící tlaková nádoba Aircraft DB VZ 90/16 V je vertikální vzdušník s objemem 90 litrů a maximálním provozním tlakem 16 bar, určený pro ukládání stlačeného vzduchu v kompresorových systémech. Slouží jako zásobník vzduchu, který pomáhá vyrovnávat kolísání odběru a vytváří rezervu pro krátkodobé zvýšení spotřeby. Vhodný je zejména pro dílenské, servisní a průmyslové rozvody stlačeného vzduchu.

Nádoba je vyrobena v vertikálním provedení, které umožňuje efektivně využít podlahovou plochu při instalaci. Výhodou je také vnitřní i vnější žárové pozinkování, které chrání ocelový povrch před korozí. Toto provedení je praktické zejména u systémů stlačeného vzduchu, ve kterých může vlivem změn teploty a vlhkosti docházet ke vzniku kondenzátu.

Model DB VZ 90/16 V je vybaven připravenými závitovými nátrubky pro připojení vstupů, výstupů a potřebných provozních armatur. Dodává se jako samostatná tlaková nádoba bez armatur, což umožňuje sestavit potřebné vybavení podle konkrétního zapojení kompresorového systému.

Zásoba stlačeného vzduchu pro kompresorové systémy

Tlaková nádoba představuje důležitou součást systému stlačeného vzduchu. Ukládá vzduch dodávaný kompresorem a poskytuje jeho zásobu pro následný odběr. Při krátkodobém zvýšení spotřeby tak pomáhá vyrovnávat rozdíl mezi množstvím vzduchu dodávaným kompresorem a okamžitou potřebou připojeného zařízení.

Objem 90 litrů je vhodný pro menší a středně velké systémy, ve kterých je potřeba doplnit zásobní kapacitu bez instalace rozměrného průmyslového vzdušníku. Nádobu lze využít například v servisních dílnách, výrobních pracovištích a u stacionárních kompresorových sestav.

Vhodně navržená zásoba vzduchu pomáhá omezit časté spínání kompresoru při krátkých odběrech. Samotná tlaková nádoba však nezvyšuje výkon kompresorové jednotky ani skutečně dodávané množství vzduchu. Při výběru je proto důležité zohlednit také výkon kompresoru, pracovní tlak a spotřebu připojeného pneumatického zařízení.

Maximální provozní tlak 16 bar

Aircraft DB VZ 90/16 V je konstruována pro maximální provozní tlak 16 bar. Díky tomu může být součástí kompresorových soustav, jejichž provozní tlak nepřekračuje tuto hodnotu a jejichž ostatní komponenty odpovídají požadavkům daného systému.

Vyšší tlaková odolnost rozšiřuje možnosti použití nádoby také pro systémy pracující s tlakem vyšším, než je běžné u základních dílenských kompresorů. Rozhodující je vždy tlakové dimenzování celé sestavy, včetně připojovacích armatur, pojistných prvků a potrubního rozvodu.

Nádoba je navržena pro provozní podmínky podle AD 2000 – S1, včetně tlakových změn uváděných výrobcem. Tyto požadavky mají význam zejména u kompresorových systémů, kde se v důsledku opakovaného plnění a odběru pravidelně mění tlak.

Vnitřní a vnější žárové pozinkování

Jednou z hlavních konstrukčních předností nádoby je oboustranné žárové zinkování. Ochranná zinková vrstva se nachází na vnějším i vnitřním povrchu nádoby a zvyšuje její odolnost proti působení vlhkosti a korozi.

V kompresorových systémech se přirozeně vyskytuje vodní pára, která při ochlazování stlačeného vzduchu kondenzuje. Vnitřní povrchová ochrana proto představuje praktickou výhodu oproti nechráněným ocelovým povrchům.

Žárové pozinkování ovšem nenahrazuje správné odvádění kondenzátu ani pravidelnou kontrolu tlakové nádoby. Pro spolehlivý provoz je důležité vybavit sestavu vhodným odvodem kondenzátu a provádět údržbu podle provozní dokumentace.

Vertikální konstrukce s kompaktní základnou

Stojící provedení tlakové nádoby je vhodné pro pracoviště, kde je potřeba šetřit podlahovým prostorem. Nádoba má půdorys přibližně 360 × 360 mm a celkovou výšku 1 150 mm. Díky tomu ji lze umístit také do technických prostor nebo vedle stacionárního kompresoru, pokud jsou dodrženy potřebné instalační odstupy.

Hmotnost nádoby činí 40 kg. Při instalaci je nutné zajistit stabilní umístění, odpovídající upevnění a přístup k přípojkám, kontrolnímu otvoru a dalším provozním částem soustavy.

Vertikální uspořádání může být výhodné také z hlediska organizace rozvodu vzduchu. Připojovací nátrubky umožňují zvolit vhodnou konfiguraci vstupu a výstupu podle prostorových možností a požadavků kompresorové technologie.

Připojení armatur a rozvodu stlačeného vzduchu

Tlaková nádoba Aircraft DB VZ 90/16 V je připravena pro montáž potřebných provozních armatur a napojení na vzduchový rozvod. Disponuje několika závitovými přípojkami různých velikostí, které umožňují přizpůsobit sestavu konkrétnímu provozu.

K dispozici jsou 2 přípojky 2", 3 přípojky 1/2", 2 přípojky 3/8" a 1 přípojka 1/4". Toto uspořádání umožňuje zvolit vhodná místa pro přívod a odběr stlačeného vzduchu i pro montáž dalších potřebných prvků.

Kontrolní otvor je opatřen zátkou. Při návrhu kompletní tlakové soustavy je nutné počítat s odpovídajícími bezpečnostními a provozními armaturami, měřením tlaku a řešením odvodu kondenzátu.

Hlavní výhody tlakové nádoby Aircraft DB VZ 90/16 V

• Objem 90 litrů – zásoba stlačeného vzduchu pro vyrovnávání krátkodobých odběrů.
• Maximální provozní tlak 16 bar – možnost využití i ve vysokotlakých kompresorových systémech odpovídajícího provedení.
• Vertikální konstrukce – menší nároky na podlahovou plochu.
• Vnitřní i vnější žárové pozinkování – zvýšená ochrana ocelového povrchu proti korozi.
• Více závitových přípojek – flexibilní možnosti napojení vzduchového rozvodu a armatur.
• Kontrolní otvor se zátkou – součást konstrukčního provedení nádoby.
• Robustní ocelová konstrukce – určená pro použití v systémech stlačeného vzduchu.
• Provedení podle AD 2000 – konstrukční řešení pro stanovené tlakové provozní podmínky.
• Dodávka bez armatur – umožňuje zvolit odpovídající vybavení podle konkrétní instalace.

Obsah dodávky

Součástí dodávky je:

• Stojící tlaková nádoba Aircraft DB VZ 90/16 V s objemem 90 litrů.
• Integrované závitové nátrubky pro montáž vstupů, výstupů a armatur.
• Kontrolní otvor se zátkou.

Tlaková nádoba se dodává bez armatur. Potřebné provozní a bezpečnostní prvky se doplňují podle návrhu konkrétní tlakové soustavy.

Montáž a provozní použití

Aircraft DB VZ 90/16 V je určena pro odbornou instalaci do systému stlačeného vzduchu. Při zapojení je nutné respektovat maximální dovolený tlak nádoby, tlakové parametry ostatních komponentů a požadavky provozní dokumentace.

Provozní sestava musí být vybavena odpovídajícími ochrannými, kontrolními a uzavíracími prvky. Součástí správného řešení je také bezpečný odvod kondenzátu, protože při provozu kompresoru může docházet ke shromažďování vody uvnitř tlakové nádoby.

Při umístění je třeba zajistit stabilní podklad, přístup pro kontroly a údržbu a dostatečný prostor pro připojení potrubního rozvodu. Instalaci a uvedení do provozu musí provést odborně způsobilá osoba s ohledem na příslušné předpisy pro tlaková zařízení.

Další velikosti a provedení vzdušníků najdete v kategorii tlakové nádoby. Prohlédněte si také sortiment značky Aircraft. Při návrhu kompresorové sestavy vám pomůže poradenský článek Jak vybrat kompresor, který vysvětluje také význam velikosti vzdušníku a potřebné zásoby vzduchu.

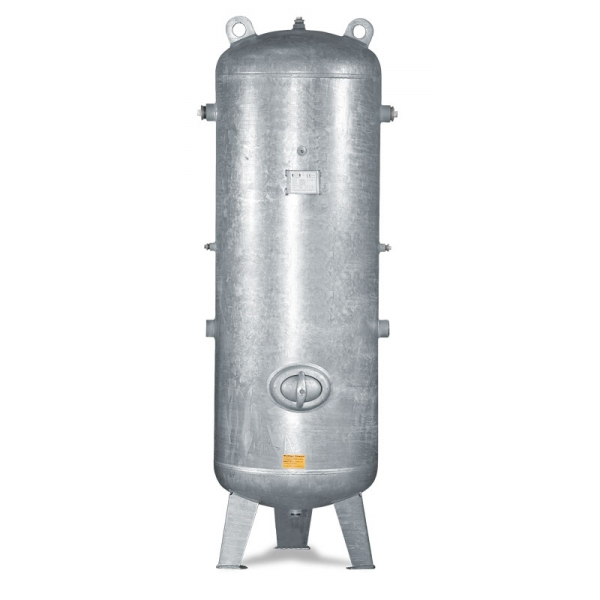

Další fotografie produktu
