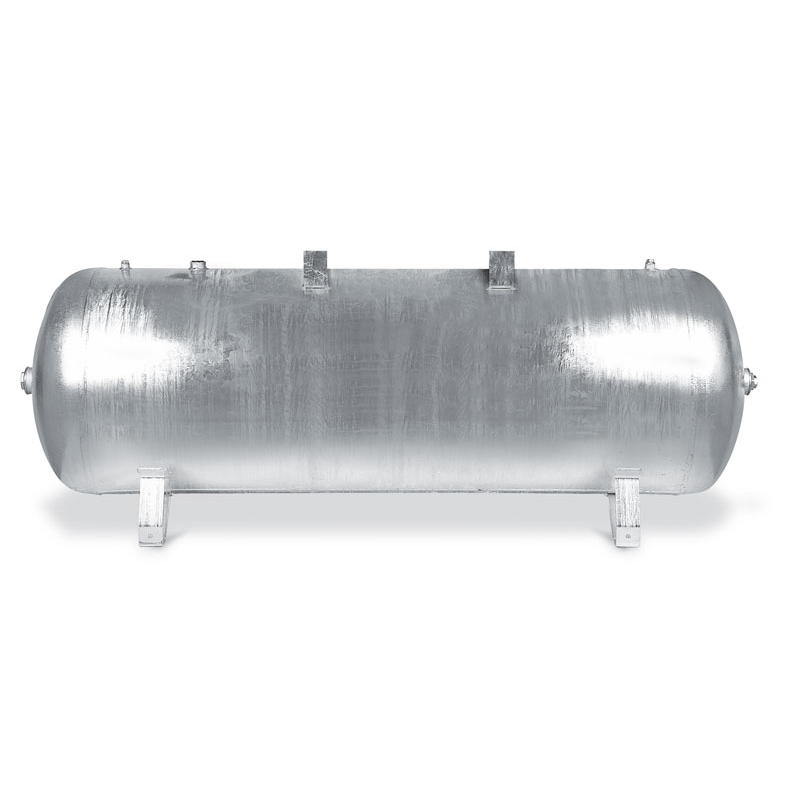

Ležící tlaková nádoba DB VZ 90/16 H

Ležící tlaková nádoba Aircraft DB VZ 90/16 H je průmyslový vzdušník o objemu 90 litrů s maximálním provozním tlakem 16 bar, určený pro akumulaci stlačeného vzduchu v kompresorových stanicích a pneumatických rozvodech. Vodorovné provedení umožňuje instalaci v provozech, kde je potřeba vytvořit zásobu stlačeného vzduchu a současně zajistit stabilnější zásobování připojených zařízení.

Nádoba je vyrobena z oceli a opatřena vnitřním i vnějším žárovým pozinkováním. Tato povrchová úprava chrání materiál proti korozi nejen z vnější strany, ale také uvnitř nádoby, kde může při provozu kompresoru vznikat kondenzovaná vlhkost. Díky tomu je vhodná pro dlouhodobé využití v průmyslových systémech stlačeného vzduchu.

Aircraft DB VZ 90/16 H je vybavena připojovacími nástavci pro montáž vstupních a výstupních armatur. Dodává se bez armatur, což umožňuje zvolit odpovídající připojovací prvky podle konkrétního pneumatického rozvodu. Konstrukce je navržena pro provoz s kolísáním tlaku v rozsahu stanoveném příslušnými konstrukčními podklady.

Zásoba stlačeného vzduchu pro kompresorové systémy

Hlavním úkolem tlakové nádoby je uchovávat stlačený vzduch vyrobený kompresorem a poskytovat jeho zásobu pro následný odběr. Vzdušník o objemu 90 litrů pomáhá vyrovnávat krátkodobé výkyvy spotřeby při používání pneumatického nářadí, ovládacích prvků nebo jiných zařízení napojených na rozvod stlačeného vzduchu.

Při přerušovaném odběru může akumulační nádoba omezit četnost spínání vhodně řízeného kompresoru. Kompresor tak nemusí reagovat na každý krátký odběr okamžitým spuštěním, protože část požadovaného vzduchu je k dispozici ze zásoby v nádobě.

Vzdušník však nenahrazuje potřebnou výkonnost samotného kompresoru. Pokud dlouhodobá spotřeba připojených zařízení přesahuje skutečně dodávané množství vzduchu, tlak bude postupně klesat i při použití větší nádoby. Při návrhu sestavy je proto důležité správně sladit objem vzdušníku, výkon kompresoru a charakter odběru.

Maximální provozní tlak 16 bar

Model DB VZ 90/16 H je konstruován pro maximální provozní tlak 16 bar. Toto provedení umožňuje použití v odpovídajících tlakových soustavách, včetně systémů s vyššími nároky na provozní tlak než u běžných nízkotlakých dílenských kompresorů.

Skutečný pracovní tlak celé soustavy musí respektovat parametry všech připojených zařízení, potrubí a armatur. Pokud připojený spotřebič vyžaduje nižší tlak, je nutné použít vhodnou regulaci. Maximální povolený tlak tlakové nádoby není automaticky pracovním tlakem pneumatického nářadí.

Nádobu lze použít jako součást nové kompresorové instalace nebo při rozšíření již existujícího systému, kde je potřebné doplnit akumulační kapacitu. Vhodnost konkrétního zapojení závisí na provozním tlaku, množství dodávaného vzduchu a technickém řešení celé soustavy.

Vnitřní a vnější žárové pozinkování

Důležitou konstrukční vlastností nádoby Aircraft DB VZ 90/16 H je oboustranná protikorozní ochrana žárovým pozinkováním. Zinková vrstva chrání vnější povrch před korozním působením okolního prostředí a současně pomáhá omezovat korozi uvnitř nádoby.

V systémech stlačeného vzduchu je vnitřní ochrana významná zejména kvůli kondenzátu, který se může srážet při ochlazování stlačeného vzduchu. Kondenzovaná voda přispívá ke vzniku koroze u nechráněných ocelových povrchů. Pozinkování proto představuje praktickou výhodu při dlouhodobém používání vzdušníku.

Protikorozní úprava ovšem nenahrazuje odvádění kondenzátu ani pravidelné kontroly nádoby. Pro provoz je důležité vybavit sestavu vhodným odvodněním a dodržovat pokyny výrobce pro údržbu a kontrolu tlakového zařízení.

Ležící konstrukce pro stabilní umístění

Vodorovné provedení nádoby je určeno pro pevnou instalaci do kompresorové stanice nebo technologického pracoviště. Nádoba má podélnou konstrukci s nosnými patkami, které umožňují její ustavení na připravený podklad.

Celkové rozměry činí 900 × 360 × 360 mm. Kompaktní vodorovné uspořádání usnadňuje začlenění nádoby do technického prostoru, například vedle kompresoru nebo v samostatné části rozvodu stlačeného vzduchu.

Při návrhu umístění je třeba ponechat prostor pro připojení potrubí, montáž bezpečnostních prvků, odvádění kondenzátu a přístup ke kontrolnímu otvoru. Důležité je také správné mechanické ustavení nádoby a ochrana připojovacího potrubí před nadměrným namáháním.

Připojovací nástavce a možnosti instalace

Tlaková nádoba Aircraft DB VZ 90/16 H je vybavena nástavci určenými pro montáž armatur a napojení vstupních a výstupních větví rozvodu. Díky tomuto provedení může být součástí různě uspořádaných kompresorových sestav.

Nádoba je dodávána bez armatur. Pro vytvoření funkční a bezpečné tlakové sestavy je proto nutné samostatně zajistit vhodné provozní a bezpečnostní vybavení, například pojistný ventil, manometr, odvod kondenzátu a odpovídající připojovací prvky.

Výběr těchto součástí musí odpovídat povolenému tlaku nádoby, požadavkům konkrétní instalace a příslušným bezpečnostním předpisům. Montáž a uvedení do provozu by měla provádět odborně způsobilá osoba.

Hlavní výhody tlakové nádoby Aircraft DB VZ 90/16 H

• Objem 90 litrů – vytváří zásobu stlačeného vzduchu pro krátkodobé zvýšení odběru.
• Maximální provozní tlak 16 bar – vhodný pro odpovídající průmyslové tlakové systémy.
• Vodorovné provedení – umožňuje stabilní umístění v kompresorové stanici.
• Vnitřní žárové pozinkování – chrání vnitřní povrch proti korozi způsobené vlhkostí.
• Vnější žárové pozinkování – zvyšuje odolnost povrchu proti koroznímu působení okolí.
• Připojovací nástavce – umožňují doplnění armatur a připojení k pneumatickému rozvodu.
• Kontrolní otvor – umožňuje přístup při předepsaných kontrolních úkonech.
• Provedení bez armatur – možnost vybavit tlakovou sestavu podle konkrétních provozních požadavků.

Obsah dodávky

Součástí dodávky je ležící tlaková nádoba Aircraft DB VZ 90/16 H s vnitřním a vnějším žárovým pozinkováním, nosnými patkami a připojovacími nástavci pro následnou montáž armatur.

Armatury nejsou součástí dodávky. Pojistný ventil, manometr, odvodnění a další prvky nezbytné pro konkrétní instalaci je potřeba zajistit samostatně.

Instalace a provoz tlakové nádoby

Tlaková nádoba DB VZ 90/16 H je určena pro začlenění do systému stlačeného vzduchu. Před uvedením do provozu musí být sestava správně osazena bezpečnostními, kontrolními a připojovacími prvky odpovídajícími jejímu pracovnímu tlaku.

Pro bezpečný provoz je důležité správné ustavení nádoby, odborné připojení a zajištění možnosti odvádění kondenzované vody. Provozovatel musí rovněž dodržovat příslušné požadavky na kontroly, revize a údržbu tlakového zařízení.

Veškeré armatury a připojené části rozvodu musí být vhodné pro tlakové podmínky dané soustavy. Nádoba nesmí být provozována nad maximálním povoleným tlakem 16 bar.
