Měřící lišta ML 3000 mm

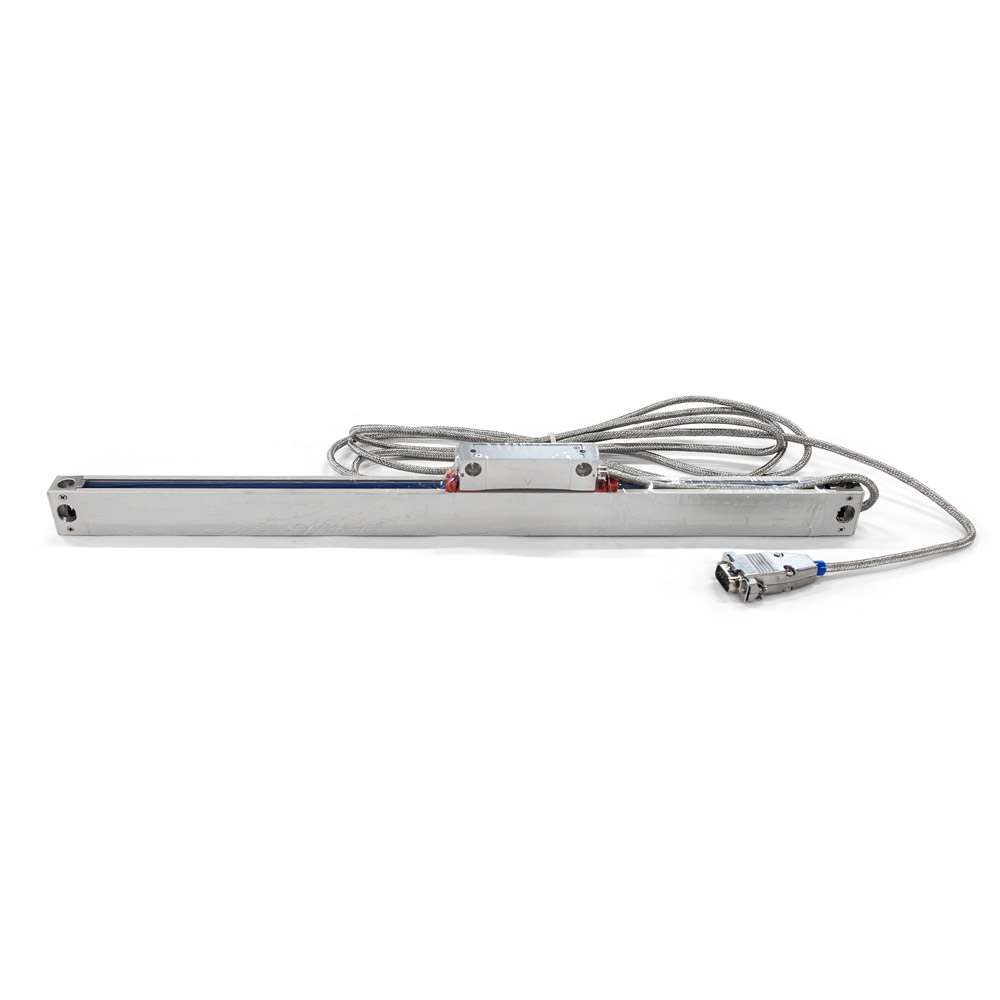

Měřicí lišta OPTIMUM ML 3000 mm je lineární snímač polohy určený pro digitální odměřování obráběcích strojů. Využívá uzavřený měřicí systém se skleněným pravítkem, který umožňuje sledovat posuv pohyblivých částí stroje a předávat informace do kompatibilní digitální odměřovací jednotky. Je vhodná pro vybavení a modernizaci soustruhů, frézek a dalších obráběcích zařízení, u kterých je důležitá přesná kontrola polohy pracovních os.

Měřicí lišta s jmenovitou délkou 3 000 mm využívá snímací čidlo vedené na miniaturních kuličkových ložiscích. Čidlo je prostřednictvím spojky propojeno s montážní nohou, což umožňuje přenášet lineární pohyb strojní části na měřicí mechanismus. Uzavřená konstrukce s pryžovým těsněním chrání vnitřní měřicí systém před prachem, kovovými třískami a odstřikující vodou.

Pro připojení k odměřovací jednotce je lišta vybavena 3m spojovacím kabelem, který je chráněn ohebnou kovovou hadicí. Konstrukce je přizpůsobena použití ve strojírenských dílnách a obráběcích provozech. Lišta se dodává bez montáže.

Přesné digitální odměřování obráběcích strojů

Měřicí lišta OPTIMUM ML 3000 mm slouží ke snímání lineárního posuvu strojních částí. Ve spojení s odpovídající digitální zobrazovací jednotkou umožňuje obsluze sledovat polohu osy a přesněji nastavovat pracovní pozice při obrábění.

Digitální odměřování je praktické zejména při opakovaném nastavování rozměrů, kontrole posuvu a práci, při které je důležitá přesná poloha nástroje nebo obrobku. Oproti odečítání pouze z mechanických stupnic poskytuje přehledné zobrazení polohy na displeji připojené odměřovací jednotky.

Model ML 3000 mm je určen především pro stroje s delšími pracovními posuvy. Při výběru je potřeba zohlednit nejen požadovanou délku měření, ale také dostupný montážní prostor a kompatibilitu s použitým digitálním odměřovacím systémem.

Uzavřený měřicí systém se skleněným pravítkem

Základem lišty je skleněné měřicí pravítko uložené v uzavřené konstrukci. Toto provedení omezuje působení okolního prostředí na vnitřní snímací mechanismus a umožňuje využití při běžném provozu obráběcích strojů.

Snímací čidlo je vedeno pomocí miniaturních kuličkových ložisek, která zajišťují jeho plynulý pohyb podél měřicího prvku. Propojení čidla s montážní nohou prostřednictvím spojky umožňuje přenášet pohyb příslušné části stroje na snímač.

Důležitou součástí konstrukce je pryžové těsnění, které chrání měřicí mechanismus před pronikáním prachu, třísek a odstřikující vody. Tato ochrana má praktický význam zejména při frézování, soustružení a dalších obráběcích operacích, při kterých vznikají nečistoty a používají se procesní kapaliny.

Chráněný připojovací kabel o délce 3 m

Měřicí lišta OPTIMUM ML 3000 mm je vybavena spojovacím kabelem o délce 3 m. Kabel je chráněn pružnou kovovou hadicí, která pomáhá snižovat riziko mechanického poškození při vedení kabeláže v prostoru obráběcího stroje.

Ohebné provedení ochrany umožňuje přizpůsobit vedení kabelu konkrétnímu uspořádání stroje. Při instalaci je důležité ponechat dostatečný prostor pro bezpečný pohyb os a zajistit, aby kabel nepřicházel do kontaktu s pohybujícími se částmi nebo ostrými hranami.

Hlavní výhody měřicí lišty OPTIMUM ML 3000 mm

• Jmenovitá délka 3 000 mm – vhodná pro systémy odměřování s dlouhým pracovním posuvem.
• Skleněné měřicí pravítko – přesný měřicí prvek pro sledování lineárního pohybu.
• Uzavřená konstrukce – omezuje přístup nečistot k vnitřnímu mechanismu.
• Miniaturní kuličková ložiska – zajišťují plynulé vedení snímacího čidla.
• Pryžové těsnění – chrání před prachem, třískami a odstřikující vodou.
• 3m připojovací kabel – umožňuje propojení s odpovídajícím digitálním odměřovacím zařízením.
• Ohebná kovová ochranná hadice – poskytuje kabelu dodatečnou mechanickou ochranu.
• Využití při modernizaci strojů – umožňuje doplnit digitální snímání polohy do vhodného obráběcího zařízení.

Použití a kompatibilita

Měřicí lišta ML 3000 mm slouží jako součást digitálního odměřovacího systému. Samotná lišta snímá lineární pohyb, zatímco zobrazení naměřené polohy zajišťuje připojená odměřovací jednotka.

Model je nabízen jako příslušenství k digitálním odměřovacím systémům OPTIMUM, například k jednotce DPA 2000. Při výběru pro stávající zařízení je potřeba zohlednit kompatibilitu snímače, způsob připojení a montážní možnosti konkrétního stroje.

Další výrobky pro kontrolu rozměrů a polohy najdete v kategorii měřicí přístroje. Prohlédnout si můžete také sortiment značky OPTIMUM. Při výběru vhodného odměřovacího systému vám pomůže také poradenský článek Jak vybrat měřicí přístroj.
