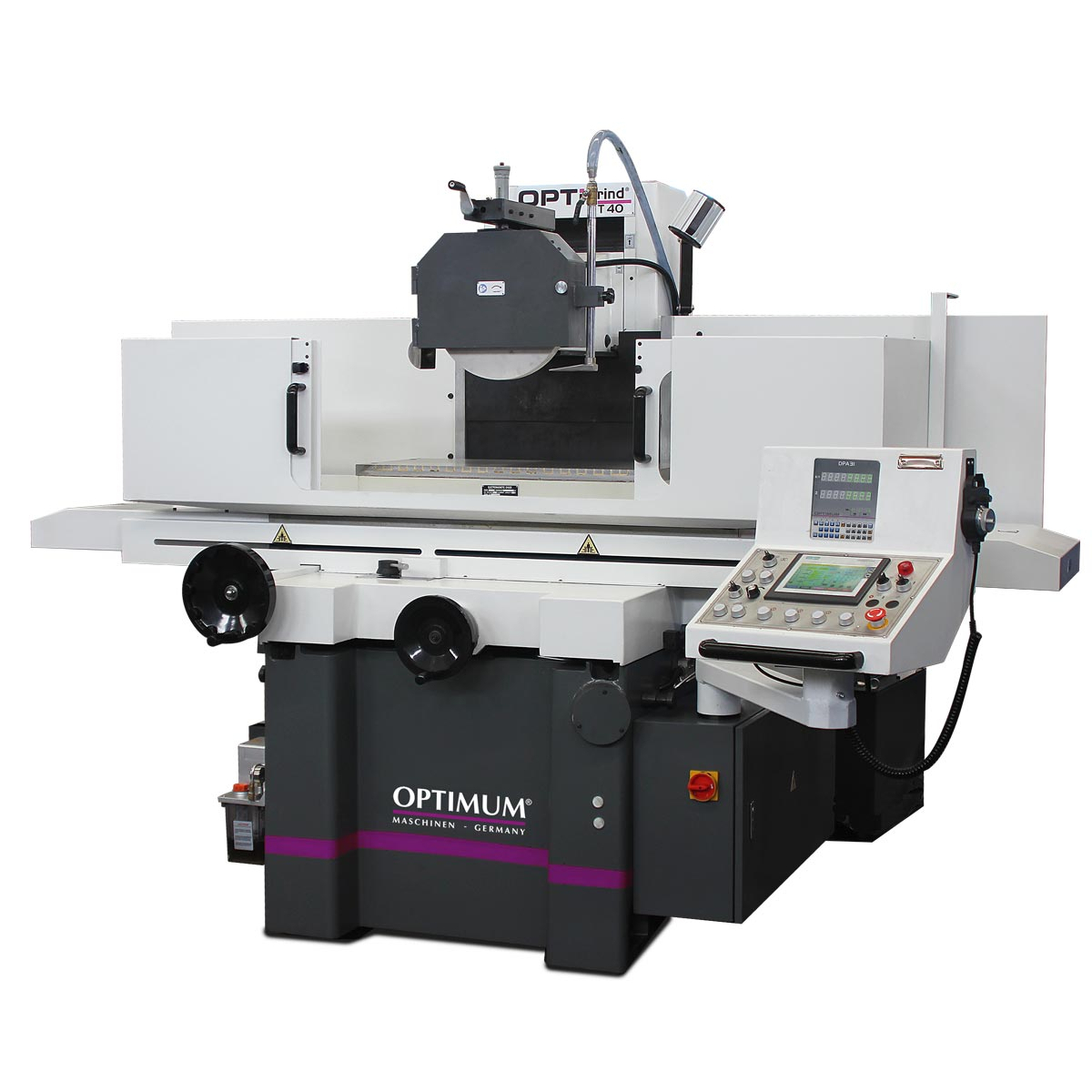

Bruska na plocho OPTIgrind GT 40

Bruska na plocho OPTIgrind GT 40 značky OPTIMUM je profesionální stroj určený pro přesné rovinné broušení a dokončování kovových obrobků. Díky robustní litinové konstrukci, hydraulickému pohonu pracovního stolu a digitálně řízenému svislému posuvu je vhodná především pro nástrojárny, strojírenské provozy, výrobu přesných součástí a pravidelné průmyslové využití.

Stroj je vybaven elektromagnetickou upínací deskou o rozměrech 400 × 800 mm s automatickým odmagnetováním, výkonným motorem brusného vřetena o výkonu 4 kW a přesným brusným kotoučem o rozměrech 350 × 40 × 127 mm. Hydraulický podélný posuv pracovního stolu s rychlostí 5–25 m/min umožňuje přizpůsobení pohybu charakteru obráběného materiálu a požadovanému pracovnímu postupu.

Významnou předností modelu OPTIgrind GT 40 je spojení stabilní konstrukce, přesných vodicích ploch, kvalitního uložení brusného vřetena a moderního digitálního ovládání. Výrobce uvádí přesnost broušení 0,005 mm. Integrovaný chladicí systém, centrální mazání a možnost orovnání brusného kotouče přímo na stroji podporují dlouhodobé využití při náročném obrábění kovových součástí.

Přesné rovinné broušení pro průmyslové použití

OPTIgrind GT 40 je navržena pro dokončovací broušení ploch, u kterých je nutné dosáhnout vysoké rozměrové přesnosti, rovinnosti a kvalitního povrchu. Uplatnění najde při výrobě a úpravách strojních dílů, přesných podložek, nástrojových součástí, výrobních přípravků a dalších kovových obrobků.

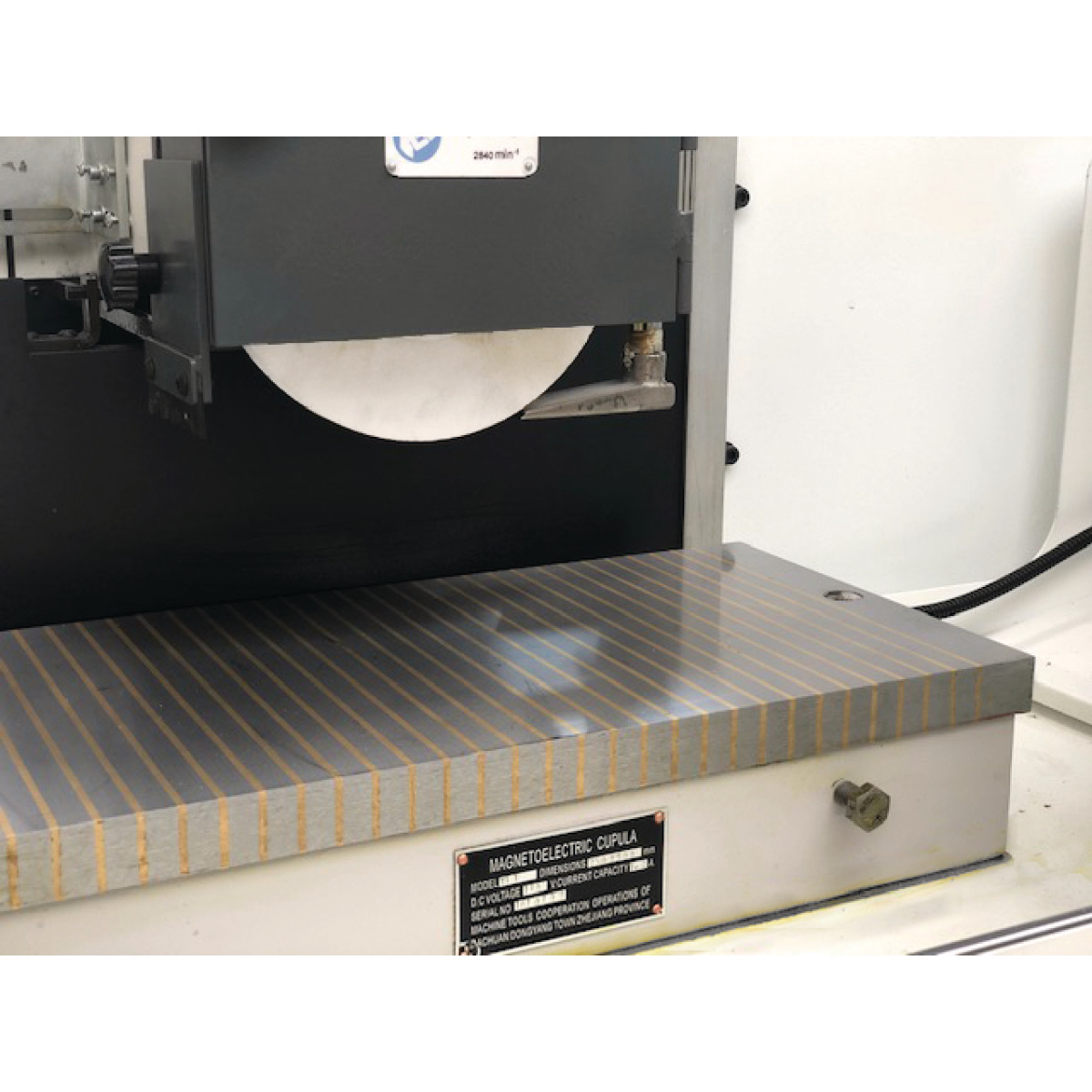

Pro upevnění obrobků slouží elektromagnetická upínací deska, která umožňuje přístup brusného kotouče k horní ploše upnutého dílu. Toto řešení je vhodné zejména pro feromagnetické materiály, jako jsou běžné konstrukční a nástrojové oceli. Automatická funkce odmagnetování usnadňuje uvolnění hotového obrobku po skončení pracovního cyklu.

Brusné vřeteno je osazeno přesnými ložisky a dosahuje házivosti 0,005 mm. Ve spojení s odpovídajícím brusným kotoučem a správně nastaveným pracovním postupem tak poskytuje vhodné podmínky pro přesné dokončování rovinných ploch.

Hydraulický pohon stolu a automatický svislý posuv

Podélný pohyb pracovního stolu zajišťuje hydraulický systém s plynulou regulací rychlosti v rozsahu 5–25 m/min. Hydraulický pohon umožňuje pravidelné opakování pracovních přejezdů bez nutnosti neustálého ručního posouvání stolu, což oceníte především při broušení větších ploch a sériové výrobě.

Hydraulická jednotka je vybavena výměníkem tepla. Ten pomáhá omezovat teplotní výkyvy hydraulického oleje při provozu a podporuje plynulý pohyb stolu také při vyšším zatížení.

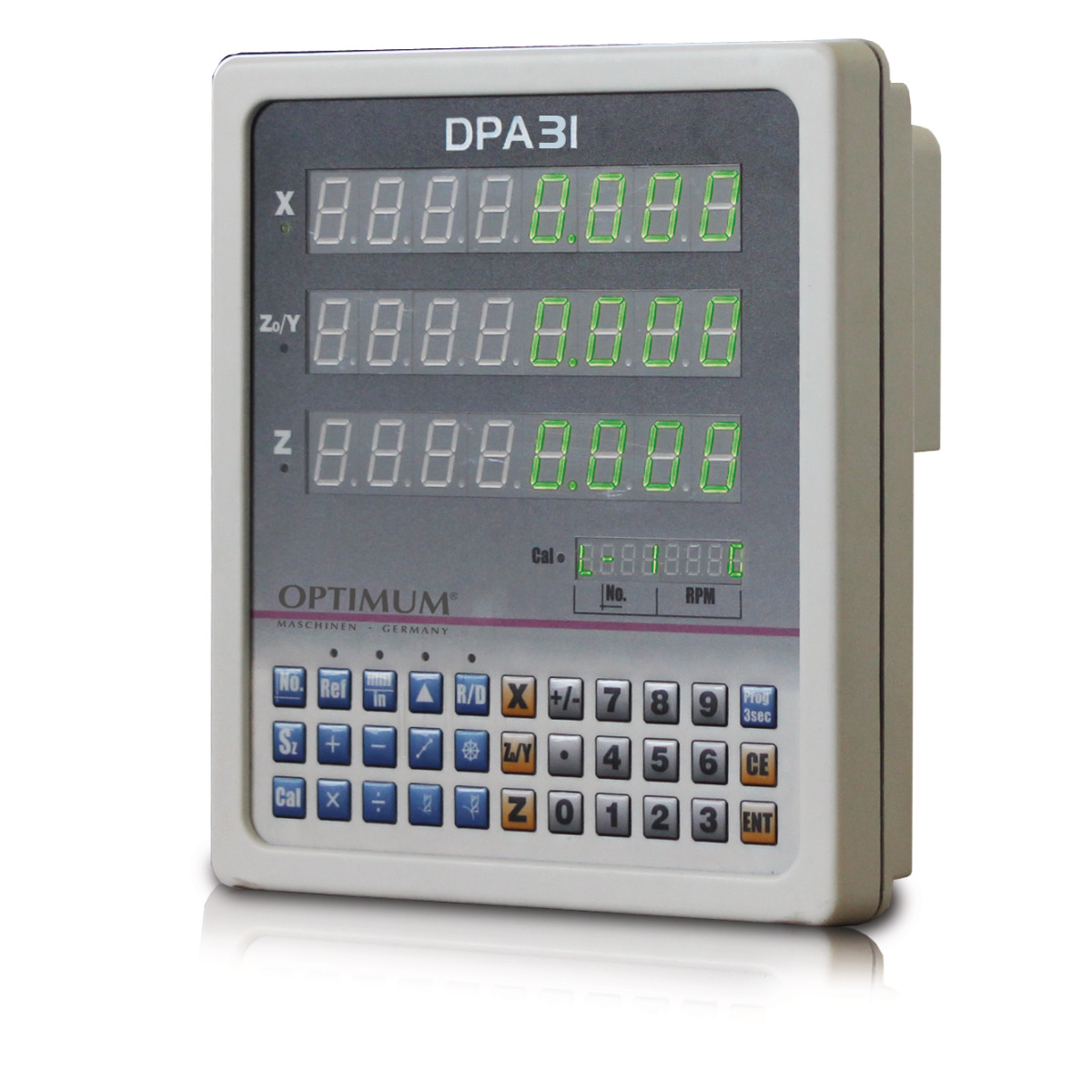

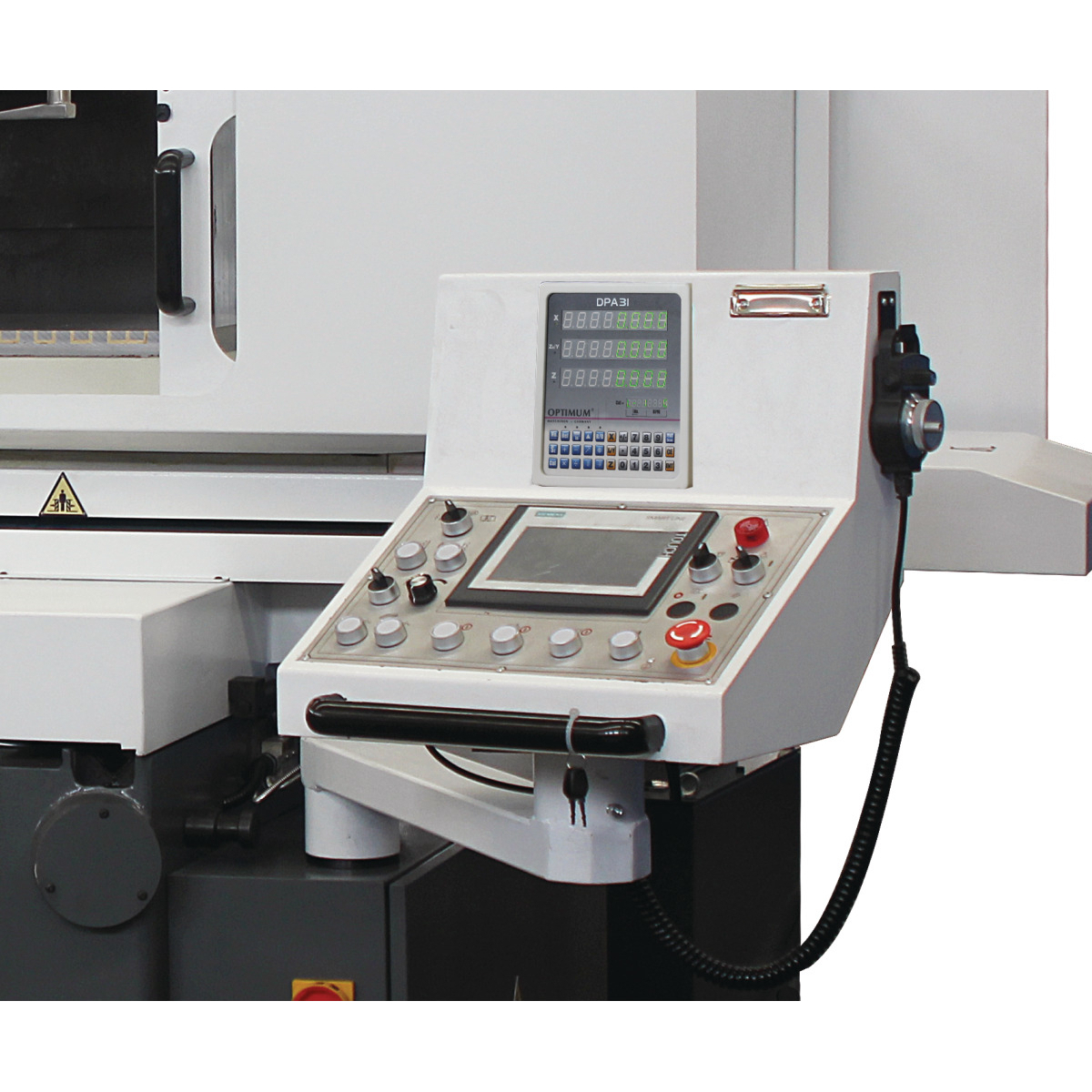

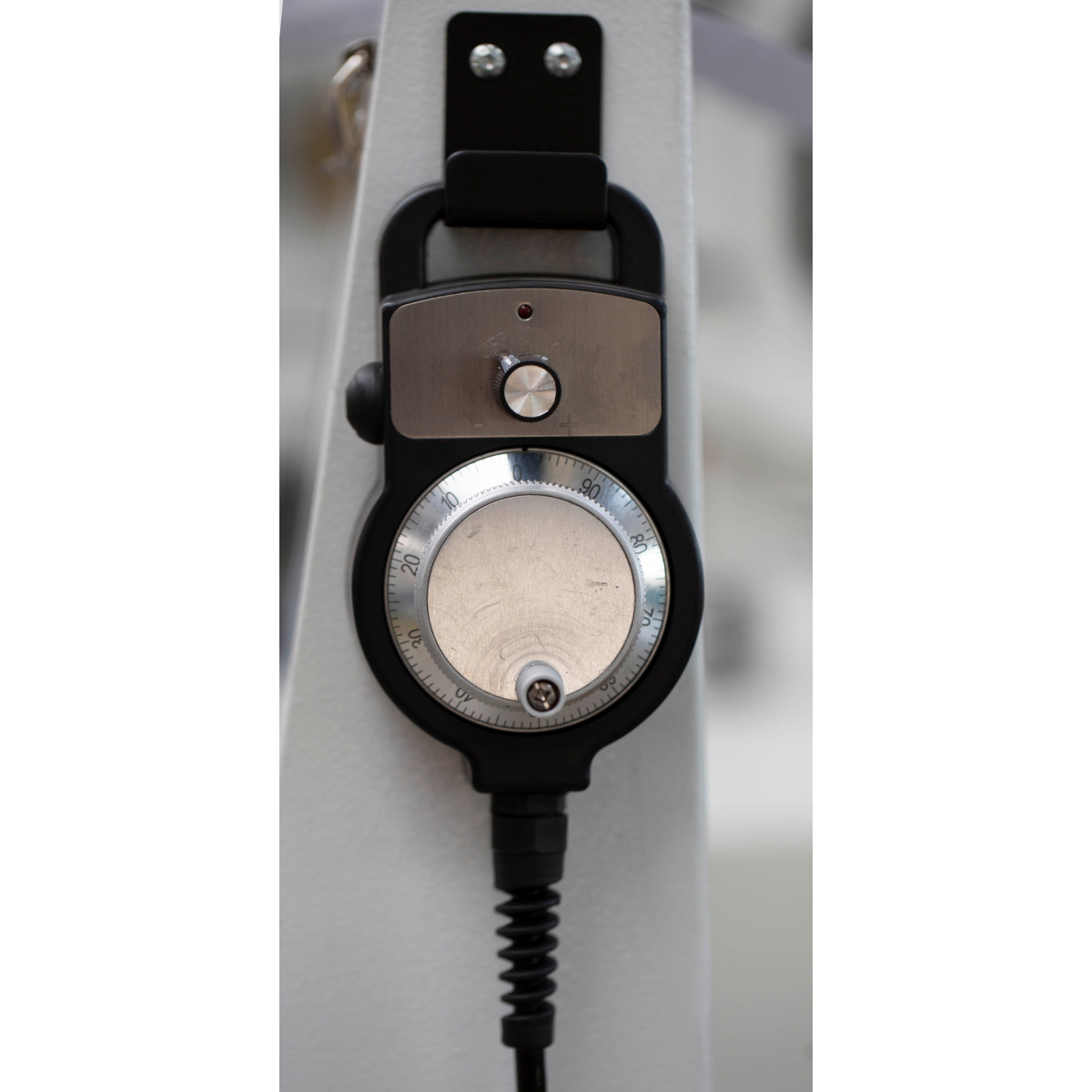

Pro svislý pohyb brusné hlavy slouží digitálně řízený automatický přísuv se servomotorem. Digitální odměřování DPA 31Plus umožňuje obsluze sledovat polohu a přesněji nastavovat jednotlivé pracovní operace. Komfort obsluhy zvyšuje otočný ovládací panel a samostatná ruční kola pro nastavování stroje.

Stabilní litinová konstrukce a přesná vodicí vedení

Základem brusky je masivní litinové těleso s vysokou torzní tuhostí. Pevná konstrukce omezuje nežádoucí deformace a vytváří stabilní podmínky pro přesné obrábění, při kterém mohou vibrace negativně ovlivnit kvalitu výsledného povrchu.

Pracovní pohyby jsou vedeny po kalených a broušených vodicích plochách. Protilehlá vedení jsou opatřena vrstvou Turcite-B, která snižuje tření mezi pohybujícími se částmi a přispívá k jejich ochraně proti opotřebení. Kombinace prizmatických a plochých vedení podporuje plynulý pohyb a přesné nastavování jednotlivých os.

Bruska je vybavena také přesnými pohybovými šrouby a centrálním mazáním vodicích ploch. Časově řízený mazací systém přivádí mazivo k důležitým pohybovým mechanismům a snižuje potřebu jejich opakovaného ručního mazání.

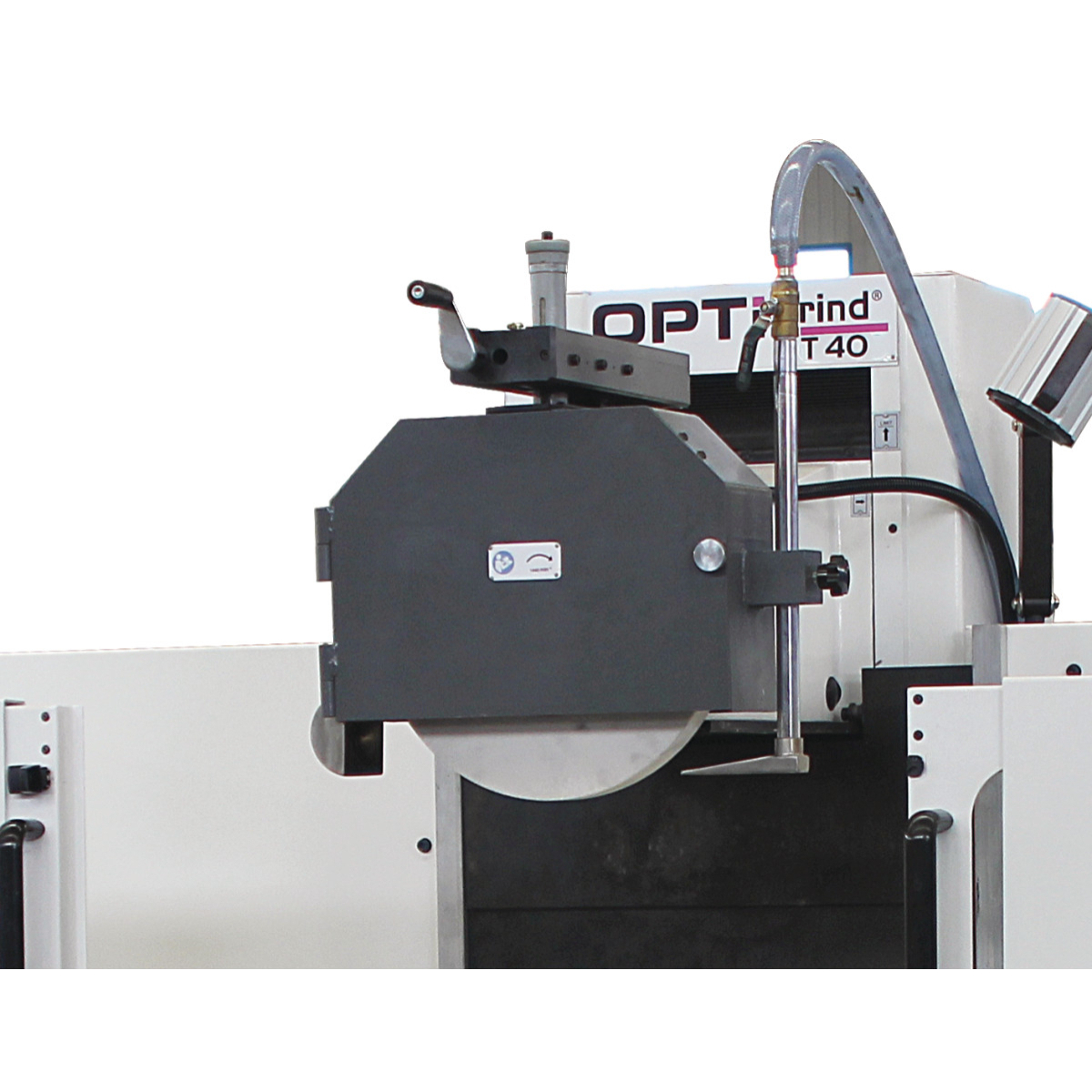

Brusné vřeteno a příprava brusného kotouče

Brusné vřeteno pohání elektromotor o výkonu 4 kW s otáčkami 1 450 ot./min. Stroj používá brusný kotouč o vnějším průměru 350 mm, šířce 40 mm a upínacím otvoru 127 mm. Obvodová rychlost kotouče činí 27 m/s.

Standardní výbava zahrnuje korundový brusný kotouč zrnitosti 46, který je určen pro běžné broušení ocelových materiálů. Při výběru dalšího kotouče je důležité zohlednit druh materiálu, požadovanou drsnost povrchu, charakter úběru a parametry brusného vřetena.

Možnost orovnání brusného kotouče přímo na stroji usnadňuje obnovení jeho pracovní geometrie a brusných vlastností. Součástí dodávky je diamantový orovnávač a vyvažovací trn, které pomáhají při přípravě kotouče na přesné obrábění.

Integrované chlazení a provozní vybavení

Bruska OPTIgrind GT 40 je vybavena chladicím systémem s nádrží o objemu 100 litrů. Chladicí kapalina odvádí teplo vznikající při broušení a pomáhá omezovat nežádoucí tepelné zatížení obrobku i brusného kotouče. To je důležité zejména při dokončování přesných dílů a opakovaných pracovních cyklech.

Pracovní stůl je opatřen ochranným krytem proti rozstřiku chladicí kapaliny. LED osvětlení zlepšuje viditelnost pracovního prostoru při upínání obrobků, nastavování stroje a kontrole procesu broušení.

Elektrické vybavení zahrnuje bezpečnostní systém s ovládacím napětím 24 V DC a dvoukanálovou bezpečnostní elektroniku. Použitý elektromotor energetické třídy IE3 přispívá k hospodárnějšímu provozu stroje.

Hlavní výhody brusky OPTIgrind GT 40

• Přesnost broušení 0,005 mm – vhodná pro náročné dokončovací operace.
• Elektromagnetická upínací deska 400 × 800 mm – pohodlné upevnění vhodných kovových obrobků.
• Automatické odmagnetování – usnadňuje manipulaci s hotovými díly.
• Hydraulický podélný posuv 5–25 m/min – plynulý pracovní pohyb s nastavitelnou rychlostí.
• Automatický svislý přísuv se servomotorem – přesnější řízení pohybu brusné hlavy.
• Digitální odměřování DPA 31Plus – přehledné sledování polohy při nastavování stroje.
• Robustní litinová základna – tuhá konstrukce pro stabilní průběh broušení.
• Kalená vedení s povrchovou úpravou Turcite-B – plynulý pohyb s omezeným třením.
• Brusné vřeteno s přesnými ložisky – kvalitní základ pro přesné dokončovací broušení.
• Chladicí systém s nádrží 100 l – účinnější odvod tepla při práci.
• Časově řízené centrální mazání – pravidelná péče o pohybové mechanismy.
• LED osvětlení a otočný ovládací panel – přehlednější a pohodlnější obsluha.

Obsah dodávky

Standardní dodávka brusky OPTIgrind GT 40 zahrnuje:

• Brusku na plocho OPTIgrind GT 40.
• Digitální ukazatel polohy.
• Elektromagnetickou upínací desku s automatickým odmagnetováním.
• Korundový brusný kotouč zrnitosti 46.
• Diamantový orovnávač brusného kotouče.
• Vyvažovací trn.
• Chladicí systém.
• Časově řízené olejové čerpadlo.
• LED pracovní osvětlení.
• Obslužné nářadí.

Volitelné příslušenství

Pro další využití brusky lze samostatně pořídit vhodné náhradní brusné kotouče různých zrnitostí a další příslušenství pro přesné broušení. Pro náročnější provoz mohou být vhodné rovněž systémy filtrace chladicí kapaliny nebo odsávání pracovního prostoru. Příslušenství je nutné vybírat s ohledem na technické provedení stroje a požadavky konkrétní aplikace.

Požadavky na instalaci a pracovní prostor

Bruska OPTIgrind GT 40 je určena pro průmyslové pracoviště s elektrickým připojením 400 V / 50 Hz. Celkový připojovací příkon činí 7,5 kW. Vzhledem k hmotnosti přibližně 3 600 kg je nutné zajistit odpovídající nosnost a vhodné ustavení stroje.

Rozměry stroje činí 3 600 × 2 400 × 1 900 mm. Při plánování pracoviště je potřeba zohlednit také prostor pro pohyb pracovního stolu, manipulaci s obrobky, přístup k chladicímu a hydraulickému systému a provádění pravidelné údržby. Správné vyrovnání stroje je důležité pro dosažení požadované přesnosti broušení.
