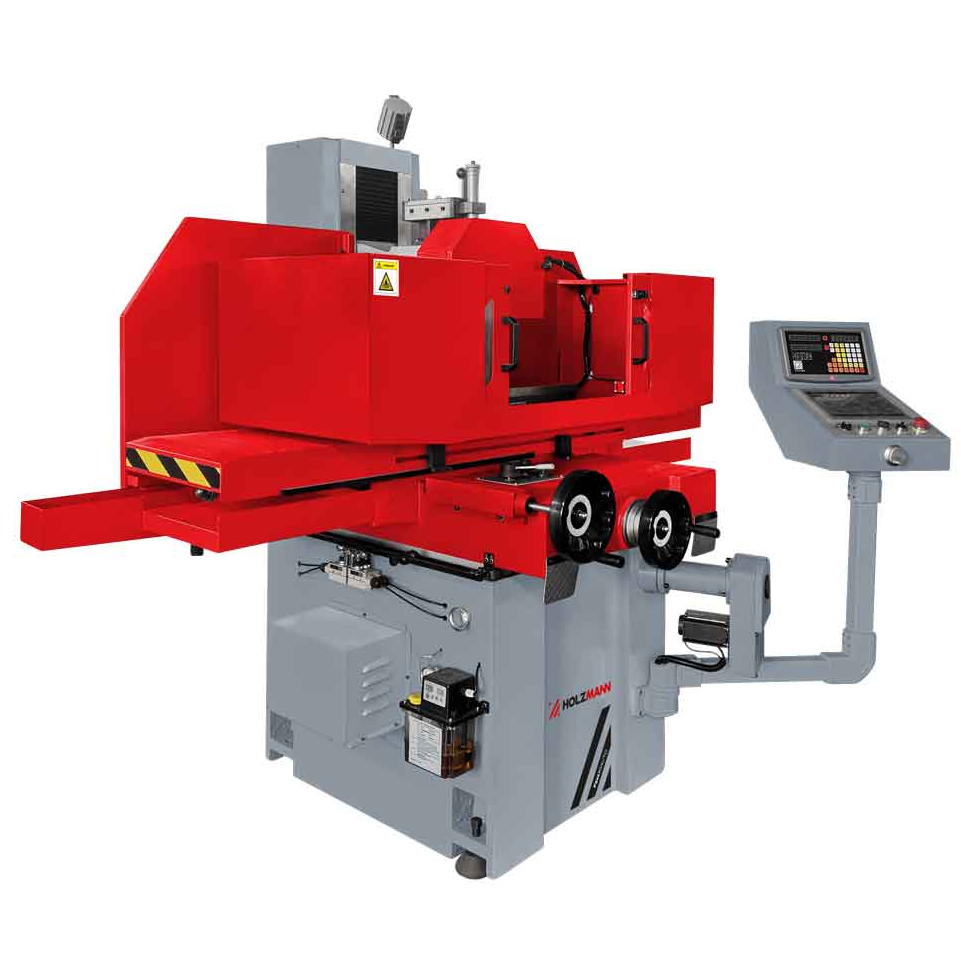

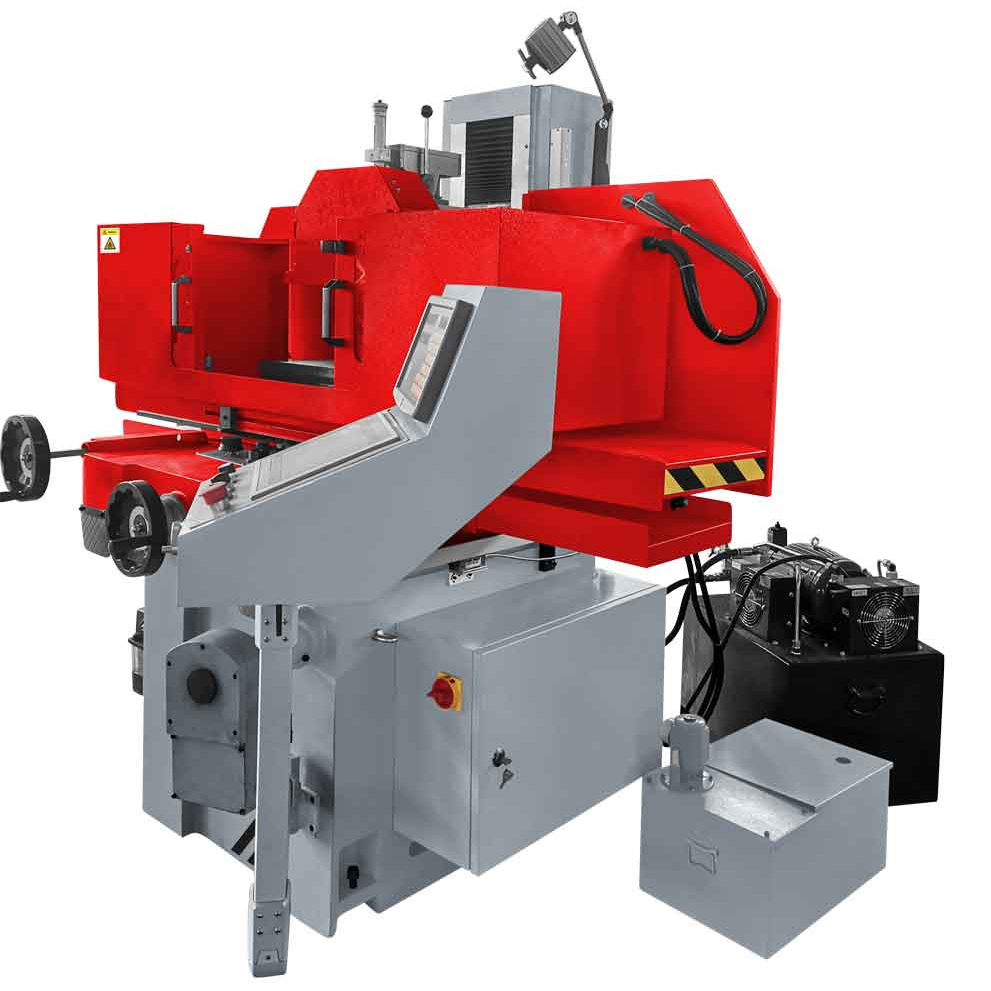

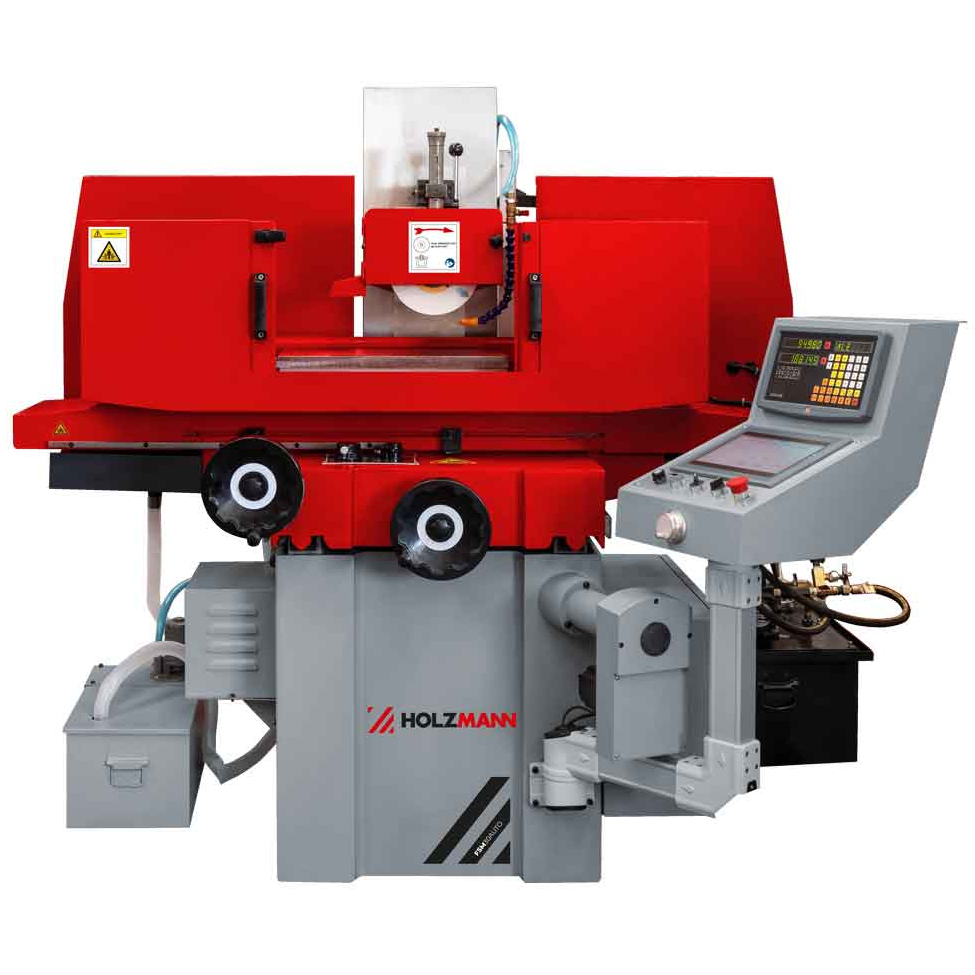

Holzmann FSM30AUTO_400V je stacionární rovinná bruska pro dokončování ploch kovových obrobků v nástrojárnách a při výrobě forem. Kombinuje automatický brusný cyklus, hydraulický podélný pohyb stolu a řízené přísuvy. Magnetický stůl o rozměrech 600 × 300 mm doplňuje dvouosé digitální odměřování DRO, které obsluze zpřehledňuje polohu stolu a přísuv brusného kotouče.
Stroj je určen pro napájení 400 V / 50 Hz a umožňuje broušení obrobků do rozměrů 635 × 330 × 250 mm. Maximální zatížení stolu činí 270 kg. Uplatní se tam, kde potřebujete spojit opakované přejezdy při broušení s možností ručního nastavení při přípravě práce.
Automatický cyklus od hrubování po dokončení
Automatický brusný cyklus zahrnuje hrubování, jemné broušení a dokončovací fázi. Obsluha tak může využít navazující pracovní kroky bez ručního ovládání každého jednotlivého přísuvu. Programovatelné výškové nastavení kotouče pomáhá přizpůsobit průběh broušení konkrétnímu obrobku.
Podélný pohyb stolu zajišťuje hydraulika s nastavitelnou rychlostí 7–23 m/min. Rychlost se ovládá pákou a místa změny směru lze nastavit koncovými spínači. Pracovní přejezdy tak můžete přizpůsobit délce broušené plochy. Pro ruční podélné nastavení je k dispozici samostatné odpružené ruční kolo.
Řízené přísuvy a přehled o poloze
Příčný pohyb stolu má vlastní motor. Velikost kroku nastavíte potenciometrem na ovládacím panelu; také v příčném směru lze určit místa změny směru koncovými spínači. Při ustavování obrobku nebo přípravě záběru můžete využít ruční příčné ovládání.
Výškové nastavení brusného kotouče obstarává servomotor 750 W. Přísuv lze ovládat ručně elektronickým ručním kolem na panelu se třemi volitelnými krokovými stupni nebo automaticky v rámci brusného cyklu. Dvouosý ukazatel DRO zobrazuje polohu stolu a přísuv kotouče, takže při nastavování nemusíte vycházet pouze z polohy ovládacích kol.
Vedení, chlazení a příprava kotouče
Podélné vedení stolu využívá kombinaci V a plochého vedení, příčné vedení je dvojité V. Všechna vedení obsluhuje automatické centrální mazání s časovou funkcí. Mazání je tak začleněno do provozního vybavení stroje a má vlastní zásobník.
Součástí brusky je chladicí systém s čerpadlem, nádrží a hadicovým propojením. Čerpadlo má výkon 40 W a průtok 12 l/min, zásobník chladicí kapaliny pojme 25 l. Přívod kapaliny do pracovního prostoru využijete při broušení s chlazením.
Pro průběžnou přípravu pracovního povrchu kotouče je přímo na stroji umístěno orovnávací zařízení s diamantem. Dodávka zahrnuje také hřídel a stojan pro vyvažování kotouče. LED pracovní osvětlení usnadňuje sledování prostoru u obrobku při nastavování a kontrole práce.
Hlavní přínosy pro dílnu
- Automatický brusný cyklus propojuje hrubování, jemné broušení a dokončení.
- Hydraulický podélný posuv umožňuje nastavit rychlost přejezdů i místa změny směru.
- Motorický příčný posuv a výškový servopohon omezují potřebu opakovaných ručních přísuvů.
- Dvouosé DRO poskytuje přímý přehled o poloze stolu a přísuvu kotouče.
- Chlazení, centrální mazání a orovnávání tvoří součást pracovního vybavení stroje.
Obsah dodávky
- Rovinná bruska Holzmann FSM30AUTO_400V s magnetickým stolem.
- Brusný kotouč Ø 300 × 30 mm z bílého korundu, zrnitost 46.
- Čerpadlo chladicí kapaliny a nádrž.
- Hřídel a stojan pro vyvažování brusného kotouče.
- Nářadí.
- Dvouosý digitální odměřovací systém DRO.
- LED pracovní osvětlení.
- Hydraulická jednotka s čerpadlem, motorem a chladičem.
Stroj je dále vybaven orovnávacím zařízením s diamantem a automatickým centrálním mazáním vedení.
Technické parametry
| Napájení | 400 V / 50 Hz |
|---|---|
| Magnetický stůl | 600 × 300 mm |
| Maximální rozměry obrobku | 635 × 330 × 250 mm |
| Maximální zatížení stolu | 270 kg |
| Rychlost hydraulického podélného posuvu | 7–23 m/min |
| Výkon servomotoru výškového nastavení | 750 W |
| Digitální odměřování | Dvouosé DRO |
| Dodávaný brusný kotouč | Ø 300 × 30 mm, bílý korund, zrnitost 46 |
| Výkon čerpadla chladicí kapaliny | 40 W |
| Průtok čerpadla chladicí kapaliny | 12 l/min |
| Objem zásobníku chladicí kapaliny | 25 l |
| Objem zásobníku centrálního mazání | 2 l, olej HLP32 |
| Objem hydraulické nádrže | 80 l, olej HLP46 |
Příprava pracoviště
Pro umístění brusky počítejte se stacionárním pracovištěm s přívodem 400 V / 50 Hz. Při plánování prostoru zohledněte pohyb stolu, přístup k ovládacímu panelu a obsluhu chladicího i hydraulického systému. Provozní vybavení zahrnuje samostatné nádrže pro chlazení, centrální mazání a hydrauliku.
Další provedení najdete v kategorii brusky na plocho. Prohlédněte si také další stroje značky Holzmann. S posouzením pracovního rozsahu, upínání a způsobu ovládání vám pomůže článek Jak vybrat brusku na plocho.
Časté dotazy
Pro jakou práci je FSM30AUTO_400V vhodná?
Pro rovinné broušení kovových obrobků, zejména v nástrojárnách a při výrobě forem. Automatické posuvy využijete při opakovaných pracovních přejezdech.
Lze stůl nastavovat také ručně?
Ano. Podélné i příčné nastavení umožňují ruční kola. Výškový přísuv kotouče lze ovládat z panelu nebo začlenit do automatického cyklu.
Je brusný kotouč součástí dodávky?
Ano, dodávka zahrnuje kotouč Ø 300 × 30 mm z bílého korundu se zrnitostí 46 a pomůcky pro jeho vyvažování.
Má bruska vlastní chlazení?
Ano. Je vybavena čerpadlem, nádrží a hadicovým propojením. Nádrž chladicí kapaliny má objem 25 l.
