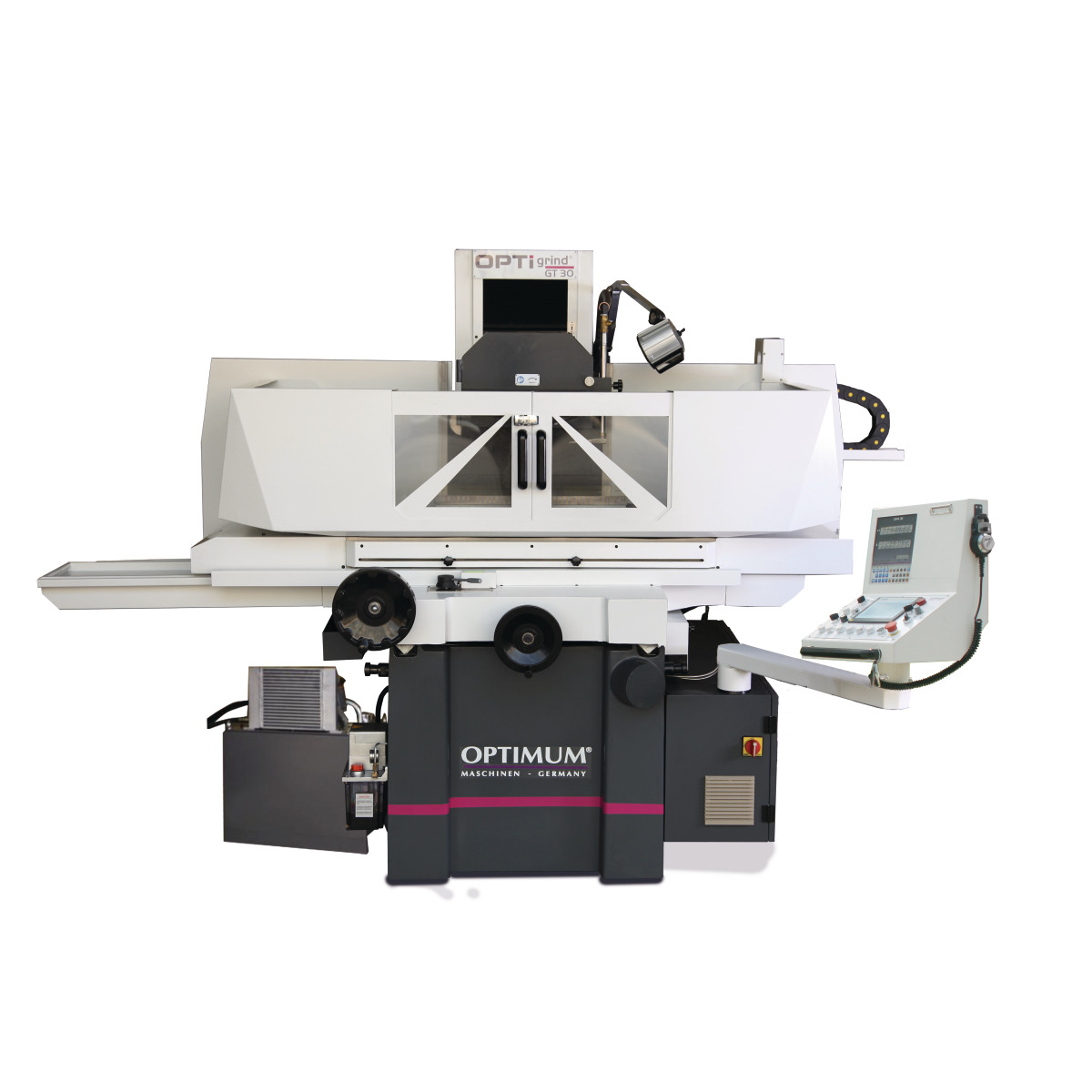

Bruska na plocho OPTIgrind GT 30

OPTIMUM OPTIgrind GT 30 je robustní průmyslová bruska na plocho určená pro přesné dokončovací broušení rovinných kovových součástí. Díky masivní litinové konstrukci, hydraulickému posuvu pracovního stolu a digitálně řízenému automatickému svislému přísuvu představuje vhodné řešení pro nástrojárny, strojírenské provozy a výrobu přesných strojních dílů.

Stroj disponuje motorem brusného vřetena o výkonu 4 kW, elektromagnetickou upínací deskou o rozměrech 300 × 600 mm a brusným kotoučem o průměru 350 mm. Hydraulický podélný posuv stolu s plynule nastavitelnou rychlostí 5–25 m/min usnadňuje opakované broušení a umožňuje přizpůsobit pracovní pohyb konkrétnímu obrobku. Digitální odměřování poskytuje obsluze přehled o nastavení stroje.

Významnou předností modelu GT 30 je spojení přesného vedení jednotlivých os, elektromagnetického upínání s automatickou demagnetizací a integrovaného chlazení. Bruska je konstruována pro pravidelné nasazení při dokončovacích operacích, kde je důležitá rovinnost, rozměrová přesnost a kvalita broušeného povrchu.

Přesné broušení rovinných kovových součástí

Bruska OPTIgrind GT 30 nachází uplatnění při opracování nástrojových součástí, upínacích přípravků, vodicích ploch, strojních desek a dalších dílů vyžadujících přesné dokončení. Umožňuje kontrolovaný úběr materiálu brusným kotoučem a vytváření hladkých rovinných povrchů.

Výrobce uvádí přesnost broušení 0,005 mm. Pro dosažení kvalitního výsledku je důležitá nejen mechanická přesnost stroje, ale také správné upnutí obrobku, volba brusného kotouče a nastavení pracovních podmínek.

Elektromagnetická upínací deska poskytuje pracovní plochu 300 × 600 mm. Podélný posuv stolu v rozsahu 765 mm a příčný posuv 340 mm umožňují obrábění součástí různých rozměrů. Maximální výška obrobku činí 405 mm.

Masivní litinová konstrukce a přesné vedení

Základem brusky je robustní, torzně tuhá litinová konstrukce. Hmotnost přibližně 3 000 kg přispívá ke stabilitě zařízení a omezení nežádoucích vibrací při broušení. Pevná základna je důležitá zejména při opracování součástí s vysokými požadavky na rozměrovou a geometrickou přesnost.

Vodicí plochy pracovního stolu jsou kalené a broušené. Protilehlá vedení jsou opatřena povrchovou úpravou Turcite-B, která přispívá ke snížení tření a omezení opotřebení. Kombinace prizmatických a plochých vedení podporuje přesný a plynulý pohyb jednotlivých os.

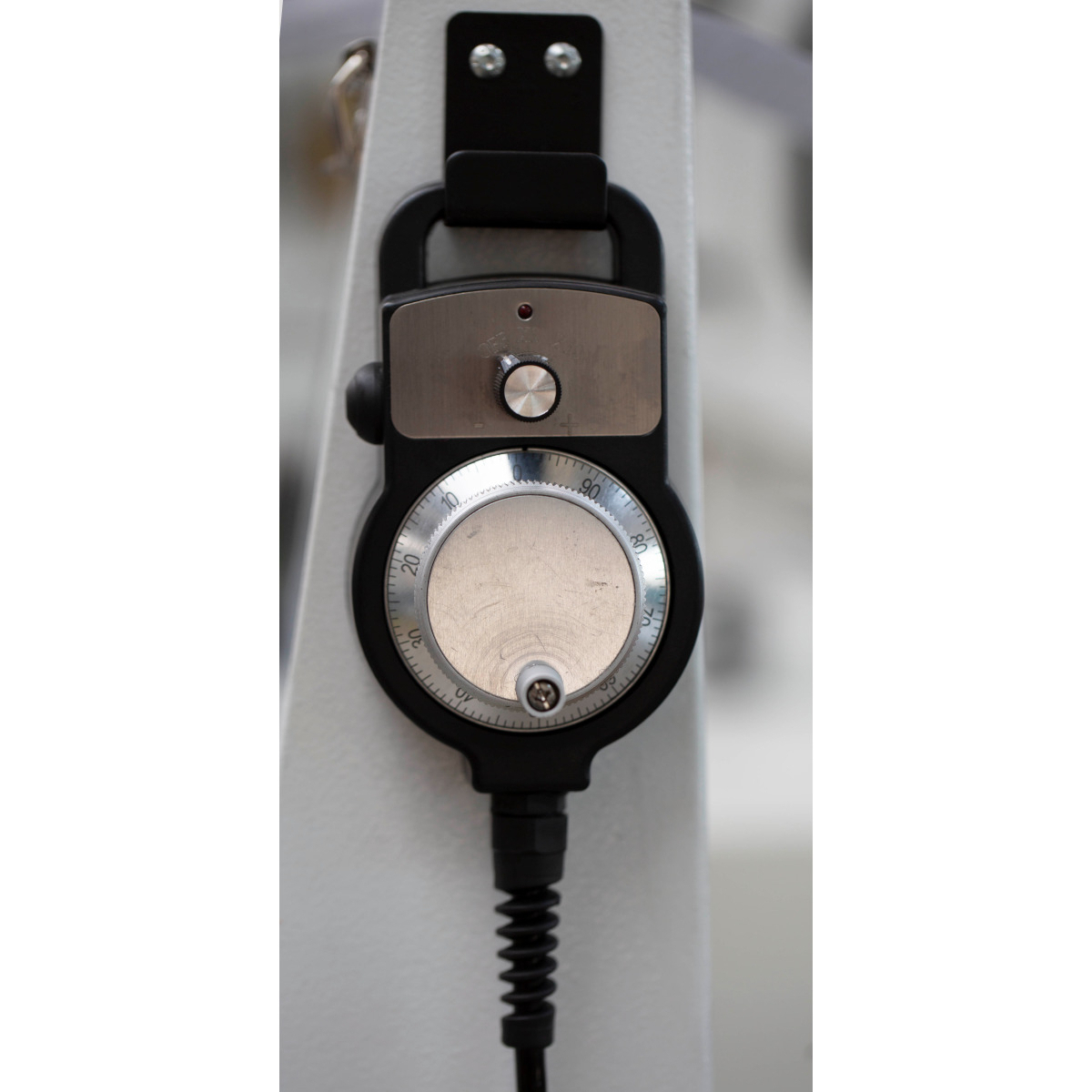

Stroj využívá přesné kuličkové šrouby a centrální mazání vedení i posuvových mechanismů. Jemně zaškrabávané vodicí plochy podporují přesnost ručního nastavování. Velká ruční ovládací kola usnadňují jemné polohování během přípravy práce.

Hydraulický posuv a automatické ovládání

Hydraulický podélný posuv stolu umožňuje plynulé nastavení rychlosti od 5 do 25 m/min. Hydraulický systém s výměníkem tepla podporuje rovnoměrný pohyb a plynulou změnu směru stolu také při vyšším zatížení.

Digitálně řízený automatický svislý přísuv se servomotorem usnadňuje opakované nastavování hloubky broušení. Digitální odměřování umožňuje přehlednou kontrolu polohy a podporuje přesnou práci při jednotlivých dokončovacích operacích.

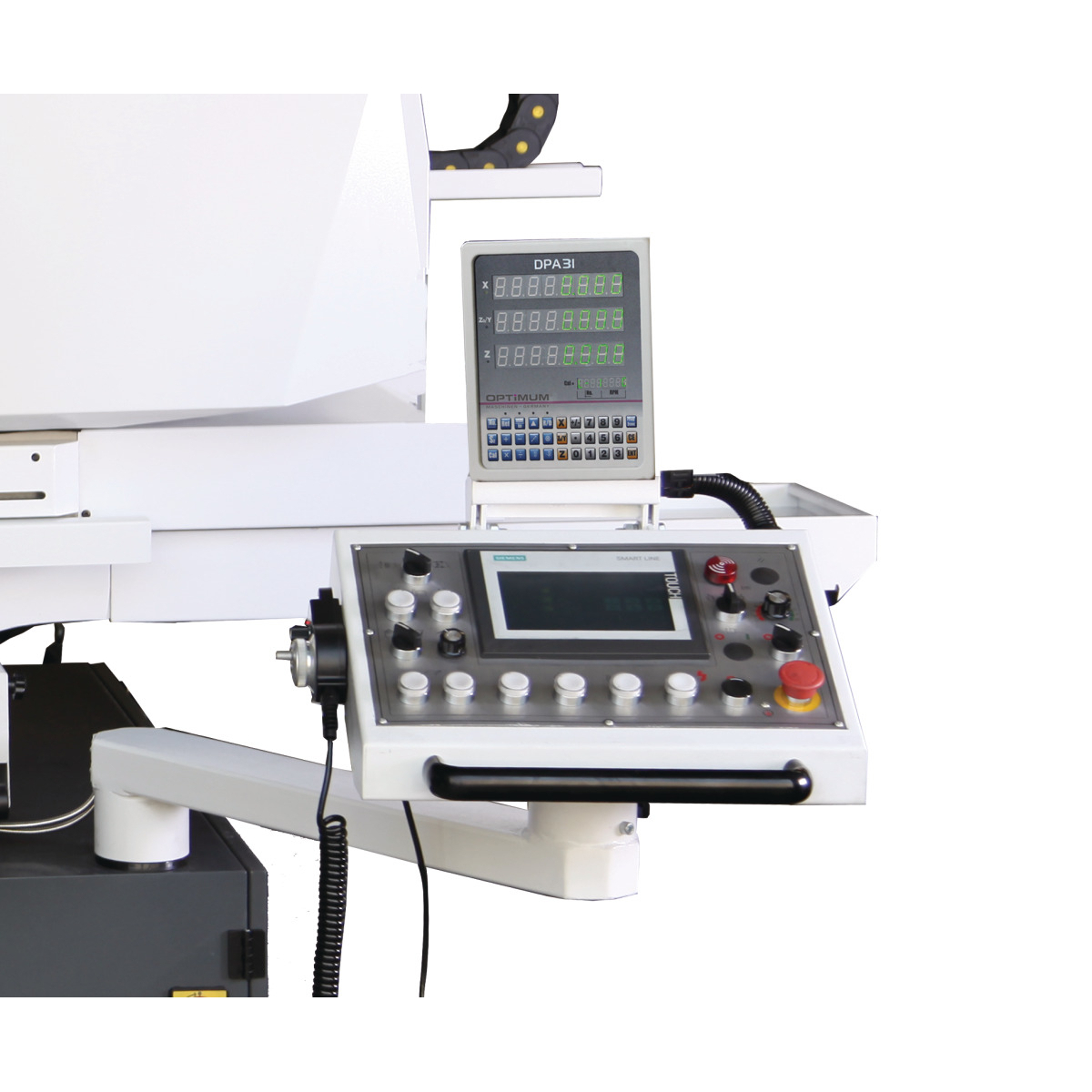

Ovládací panel je otočný a vybavený dotykovým displejem pro zadávání pracovních údajů a zobrazování provozních informací. Toto uspořádání přispívá k pohodlnější obsluze stroje při nastavování i samotném broušení.

Elektromagnetické upínání obrobků

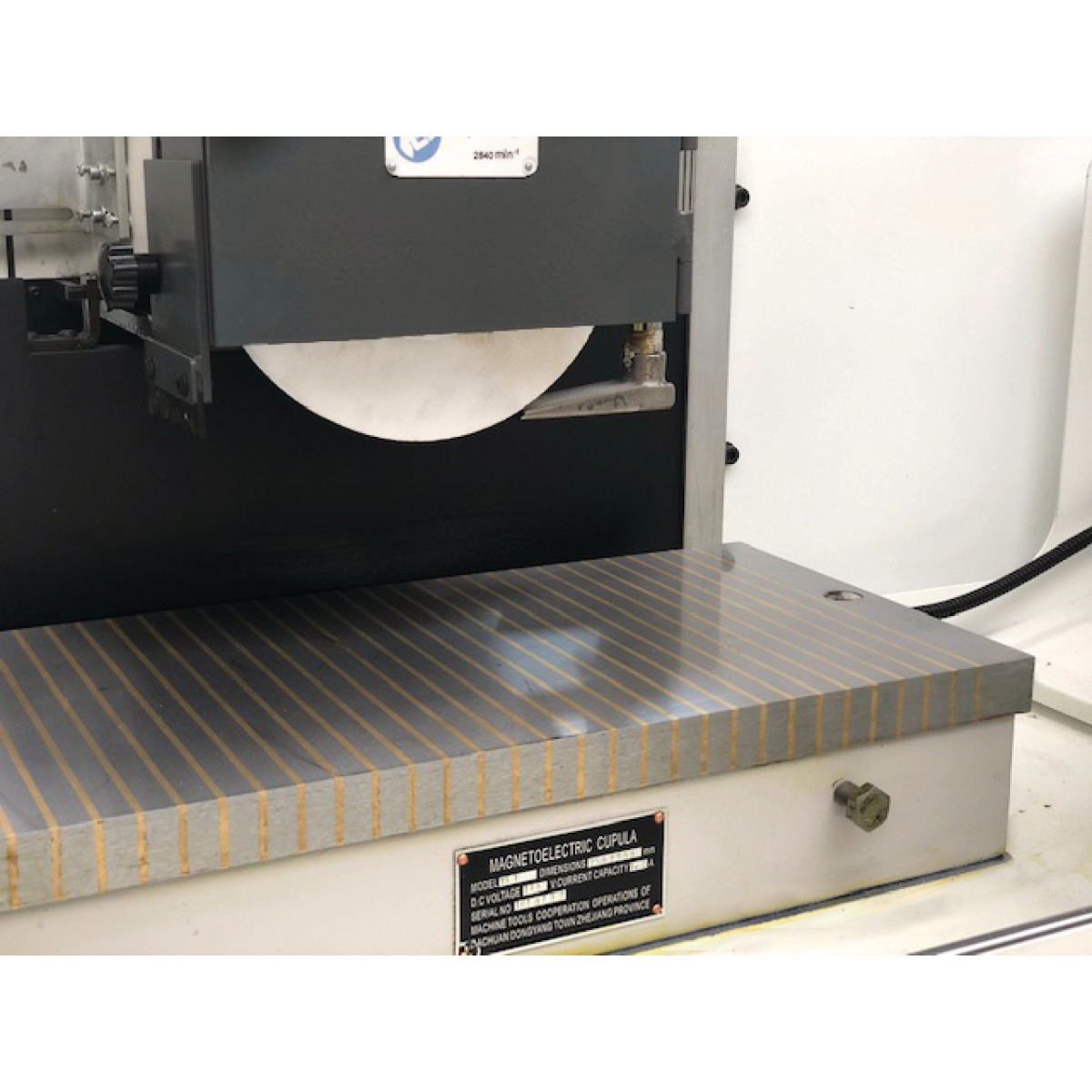

Pracovní stůl je vybaven elektromagnetickou upínací deskou, která umožňuje upevnění vhodných feromagnetických součástí bez nutnosti mechanických upínek zasahujících do broušené plochy. To usnadňuje přístup brusného kotouče k povrchu obrobku.

Po dokončení broušení lze využít funkci automatické demagnetizace, která usnadňuje uvolnění obrobku. Pro nemagnetické materiály, například hliník nebo některé druhy korozivzdorné oceli, je nutné použít odpovídající způsob mechanického upnutí.

Výkonné brusné vřeteno a chlazení

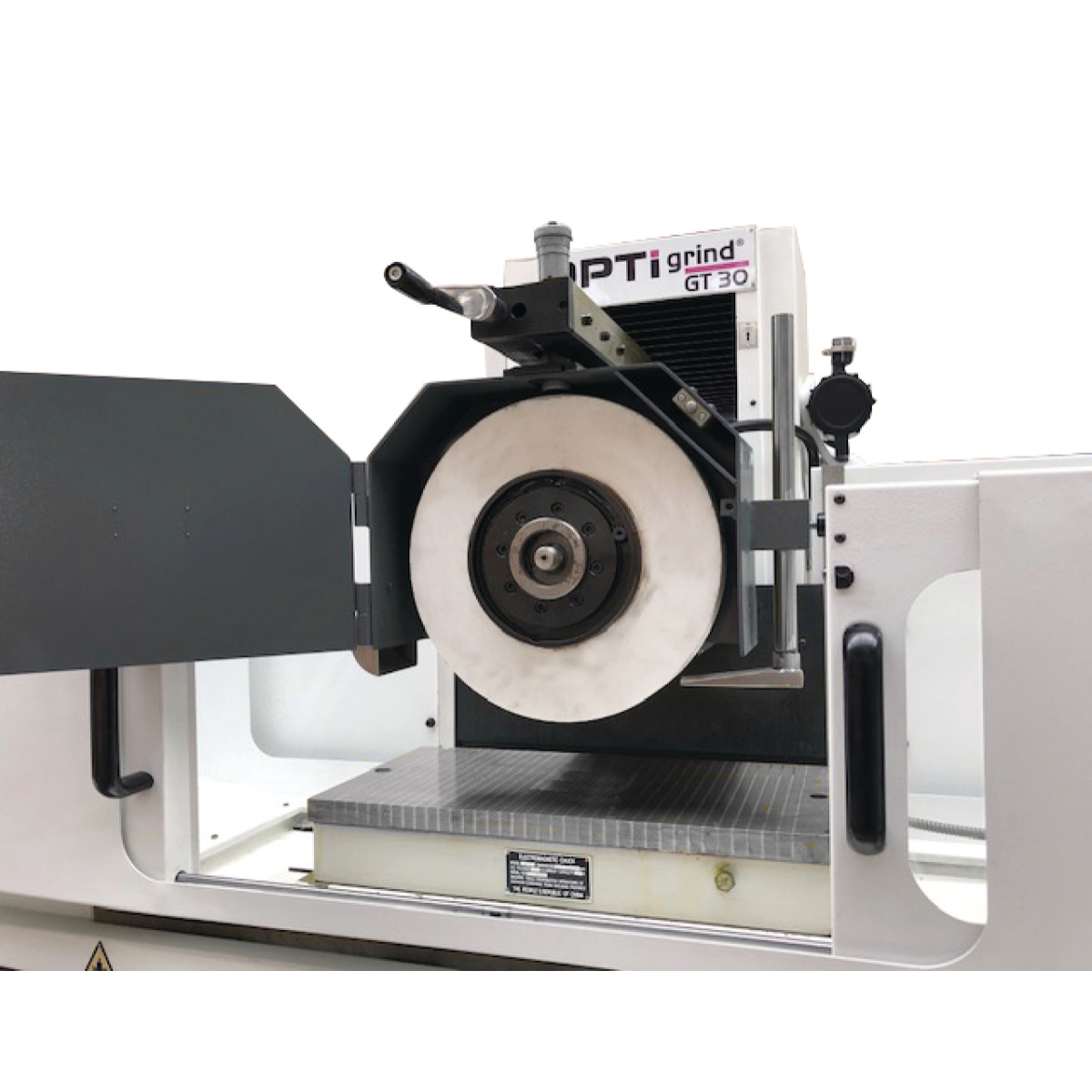

Brusné vřeteno je uložené v přesných ložiskách a pracuje při 1 450 ot./min. Stroj používá brusné kotouče o rozměrech 350 × 40 × 127 mm s obvodovou rychlostí 27 m/s. Součástí základní výbavy je korundový brusný kotouč zrnitosti 46, určený pro běžné druhy ocelí.

Brusný kotouč je možné orovnávat přímo na stroji. Orovnávací zařízení s diamantovým nástrojem umožňuje obnovu pracovní plochy a geometrie kotouče. Vyvažovací trn slouží k přípravě kotouče pro stabilní provoz.

Integrovaný chladicí systém s nádrží o objemu 100 litrů pomáhá odvádět teplo z místa broušení. Přispívá tak k omezení tepelného zatížení obrobku a podporuje stabilnější podmínky při dokončovacích operacích. Pracovní prostor je vybaven ochranným krytem proti rozstřiku chladicí kapaliny a LED osvětlením.

Hlavní výhody brusky OPTIgrind GT 30

• Masivní litinová konstrukce zajišťující stabilní základ pro přesné broušení.
• Výkon motoru brusného vřetena 4 kW pro pravidelné dokončovací operace.
• Hydraulický podélný posuv s plynulou regulací rychlosti 5–25 m/min.
• Automatický svislý přísuv se servomotorem pro kontrolované nastavování broušení.
• Elektromagnetická upínací deska s automatickou demagnetizací.
• Digitální odměřování pro přehlednou kontrolu polohy.
• Kalená a broušená vedení s úpravou Turcite-B pro plynulý pohyb a omezení opotřebení.
• Centrální mazání vedení a posuvových mechanismů.
• Integrovaný chladicí systém s nádrží 100 litrů.
• Orovnávací zařízení pro úpravu brusného kotouče přímo na stroji.
• Otočný ovládací panel s dotykovým displejem pro pohodlnější obsluhu.
• LED osvětlení pracovního prostoru a ochranné zakrytování stolu.

Obsah dodávky

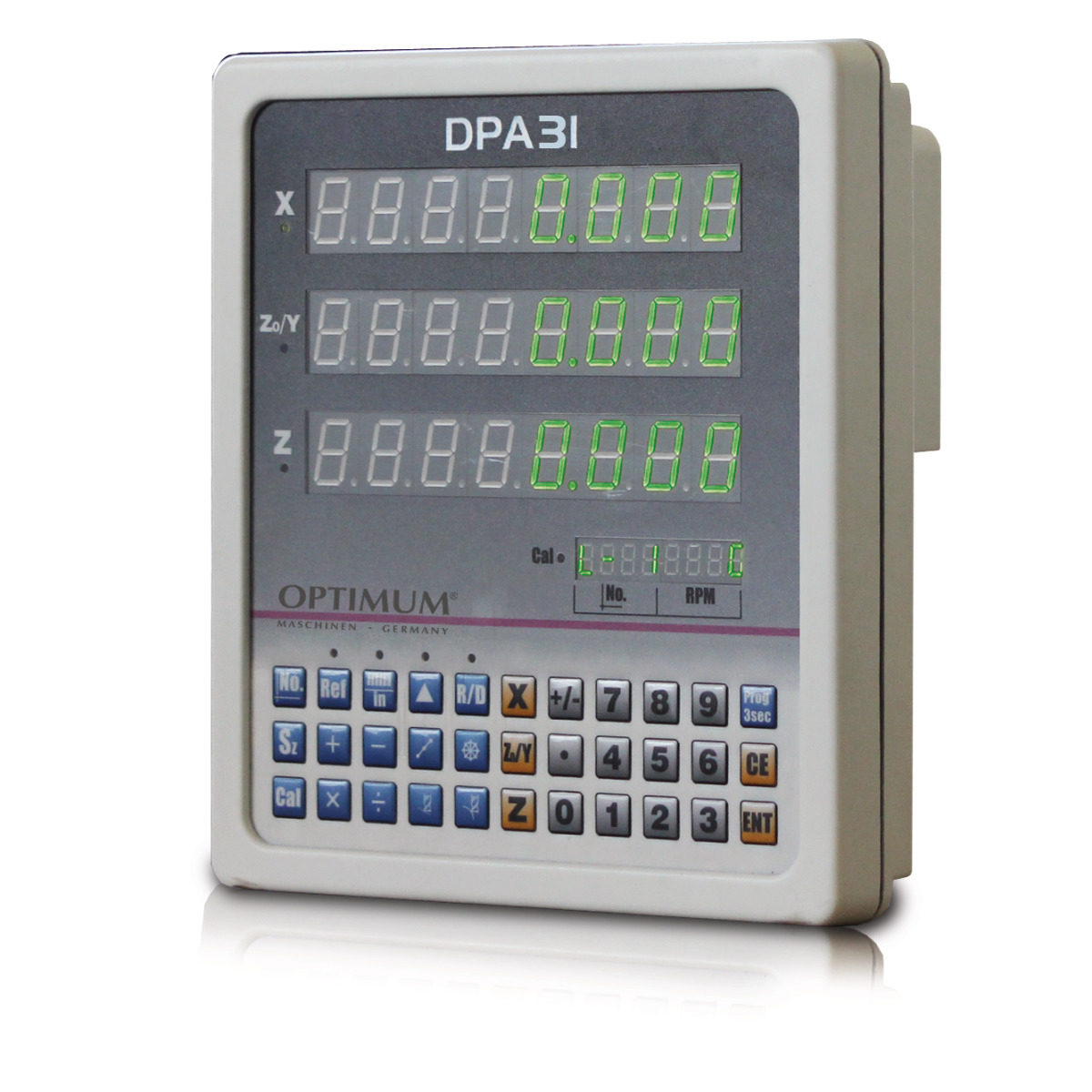

• Digitální ukazatel polohy
• Chladicí systém
• Vyvažovací trn brusného kotouče
• Korundový brusný kotouč zrnitosti 46
• Diamantový orovnávací nástroj
• Obslužné nářadí
• Ruční olejové čerpadlo
• LED pracovní osvětlení
• Elektromagnetická upínací deska s automatickou demagnetizací

Součástí konstrukce brusky je hydraulický systém, centrální mazání vedení, ochranné zakrytování pracovního stolu a zařízení pro orovnávání brusného kotouče.

Volitelné příslušenství

Pro rozšíření možností brusky je k dispozici další příslušenství, například magnetický separátor s papírovým filtrem, náhradní filtrační papír, odsávání brusného prachu nebo náhradní brusné kotouče s různou zrnitostí. Toto příslušenství se objednává samostatně.

Požadavky na instalaci

Bruska OPTIgrind GT 30 vyžaduje elektrické připojení 400 V / 50 Hz a má celkový připojovací příkon 6,5 kW. Vzhledem k hmotnosti přibližně 3 000 kg je určena pro umístění na dostatečně únosnou a stabilní podlahu.

Při plánování pracoviště je nutné počítat s rozměry stroje 3 200 × 2 200 × 2 100 mm a zajistit dostatečný prostor pro pohyb pracovního stolu, manipulaci s obrobky, přístup k ovládacím prvkům a pravidelnou údržbu hydraulického i chladicího systému.
