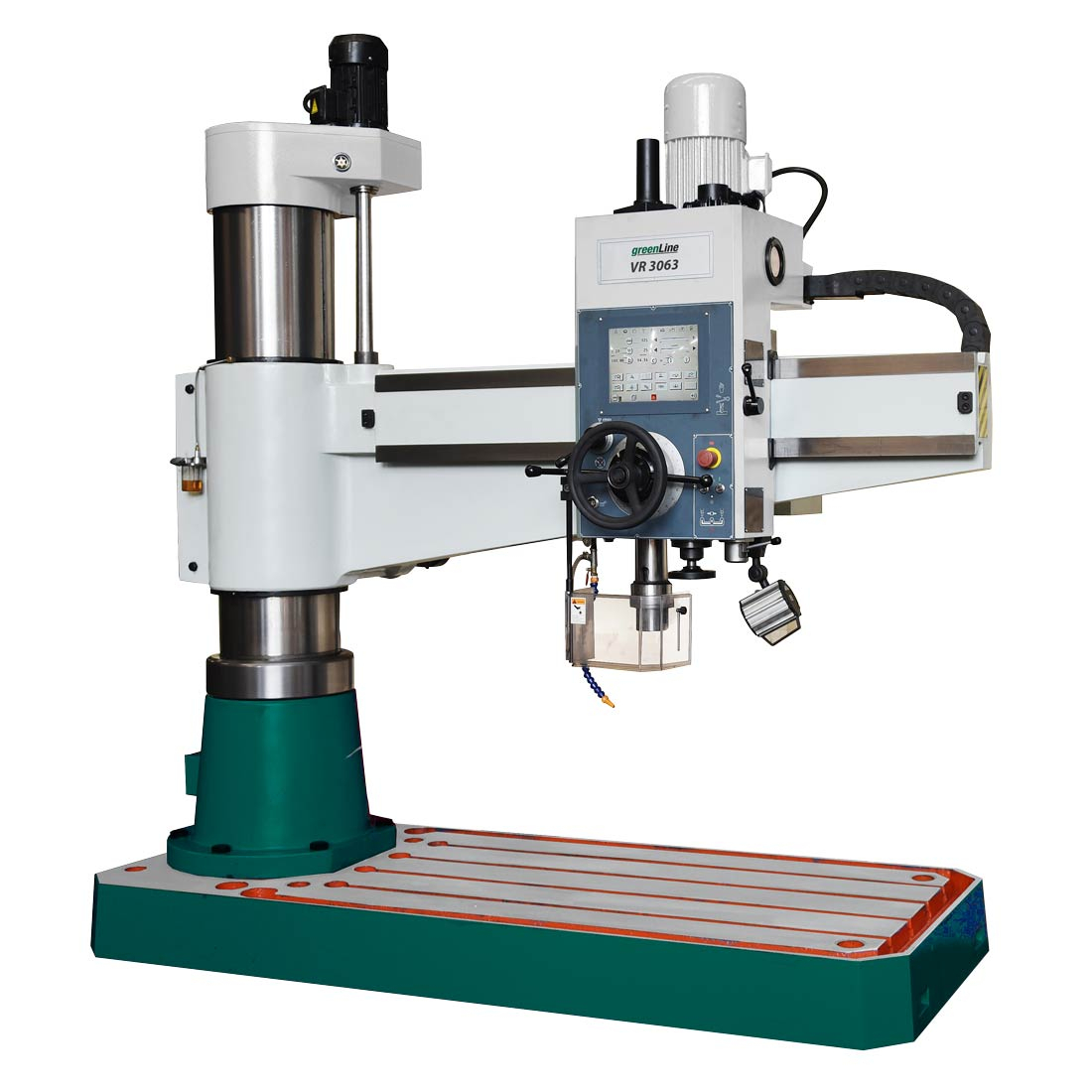

VR 3063 je masivní radiální vrtačka pro strojírenskou výrobu, obrábění rozměrných součástí a opakované vrtací operace. Nabízí maximální průměr vrtání 63 mm do oceli a 72 mm do litiny, hlavní motor o výkonu 5,5 kW a vzdálenost osy vřetena od sloupu až 2 000 mm. Součástí dodávky je upínací kostka o rozměrech 750 × 500 × 500 mm.
Pracovní výbava zahrnuje plynulou regulaci otáček frekvenčním měničem, digitální ukazatel otáček, strojní posuv a hydraulické zpevnění vřeteníku, sloupu a ramene. Tato kombinace pomáhá při častém přestavování mezi otvory i při práci s dílci, které se pod pevnou vrtací hlavou obtížně přemisťují.
Dosah pro rozměrné obrobky
Radiální konstrukce umožňuje přivést nástroj nad různá místa upnutého dílce. Vzdálenost vřetena od sloupu lze měnit v rozsahu 350–2 000 mm. To oceníte při vrtání otvorů rozmístěných po větší ploše svařence, odlitku nebo jiné rozměrné součásti.
Při plánování práce je důležitý také prostor ve svislém směru. Vzdálenost mezi vřetenem a pracovním stolem činí 385–1 285 mm a pracovní zdvih vřetena dosahuje 315 mm. Do potřebného prostoru zahrňte kromě obrobku také přípravek, držák a délku nástroje. Dosah stroje tak posoudíte podle skutečné pracovní sestavy.
Plynulé otáčky a strojní posuv
Otáčky vřetena lze nastavovat v rozsahu 38–2 000 ot./min. Převodové ústrojí nabízí osm rychlostních stupňů a frekvenční měnič umožňuje plynulou změnu otáček. Obsluha tak může přizpůsobit chod stroje průměru vrtáku, obráběnému materiálu a požadavkům konkrétní operace.
Digitální ukazatel poskytuje přehled o nastavených otáčkách. Strojní posuv v rozsahu 0,06–1,00 mm na otáčku umožňuje volit postup nástroje do záběru; koncové dorazy polohy vřetena pomáhají vymezit pracovní pohyb. Při opakovaných operacích využijete možnost vracet se ke stejnému nastavení.
Hydraulické zpevnění a motorický zdvih ramene
Hydraulické zpevnění vřeteníku, sloupu a ramene usnadňuje přípravu stroje po změně pracovní polohy. Ve výrobě s větším počtem různě umístěných otvorů je pohodlné přestavování důležité stejně jako samotná vrtací kapacita.
Zvedání a spouštění ramene zajišťuje samostatný motor. Obsluha tak může výšku přizpůsobit obrobku a nástroji bez ručního zdvihání celého ramene. Mazání využívá trochoidní olejové čerpadlo; tlačítko mazání je umístěno na pravé straně vřeteníku.
Vrtání a řezání závitů
VR 3063 je určena také pro řezání závitů, s kapacitou M46 v oceli a M52 v litině. Uvedené hodnoty je potřeba vztahovat k příslušnému materiálu. Pro každou operaci zvolte odpovídající nástroj, upnutí a řezné podmínky.
Vřeteno má kužel MK5. Dodávaná redukční pouzdra rozšiřují možnosti upnutí nástrojů s menšími kuželovými stopkami. Pro nástroje s válcovou stopkou je v dodávce vrtací sklíčidlo s rozsahem 1–16 mm. Jeho upínací rozsah představuje jiný údaj než maximální vrtací kapacita stroje.
Hlavní přínosy
- Dosah vřetena až 2 000 mm pro práci na rozměrných dílcích.
- Plynulá regulace otáček pro přizpůsobení nástroji a materiálu.
- Hydraulické zpevnění pro pohodlné přestavování stroje.
- Motorický zdvih ramene pro změnu pracovní výšky.
- Strojní posuv a koncové dorazy pro opakované operace.
- Upínací kostka v dodávce jako součást pracovního vybavení.
Obsah dodávky
- Radiální vrtačka VR 3063.
- Upínací kostka 750 × 500 × 500 mm.
- Čtyři šrouby M24 pro T-drážky.
- Redukční pouzdro MK5/MK4.
- Redukční pouzdro MK4/MK3.
- Redukční pouzdro MK3/MK2.
- Klínový vyrážeč.
- Klíč pro demontáž nástroje.
- Šest kotvicích šroubů M24 × 500 mm.
- Vrtací sklíčidlo 1–16 mm s upnutím B16.
- Redukce MK4/B16.
Dotykový displej je volitelné příslušenství a objednává se samostatně. Standardní výbava zahrnuje digitální ukazatel otáček.
Technické parametry
| Maximální průměr vrtání do oceli | 63 mm |
|---|---|
| Maximální průměr vrtání do litiny | 72 mm |
| Řezání závitů v oceli | M46 |
| Řezání závitů v litině | M52 |
| Kužel vřetena | MK5 |
| Otáčky vřetena | 38–2 000 ot./min |
| Plynulá regulace otáček | Ano, frekvenčním měničem |
| Počet rychlostních stupňů | 8 |
| Posuv vřetena | 0,06–1,00 mm/ot. |
| Zdvih vřetena | 315 mm |
| Vzdálenost vřetena od sloupu | 350–2 000 mm |
| Vzdálenost vřetena od pracovního stolu | 385–1 285 mm |
| Rychlost zvedání a spouštění ramene | 1,2 m/min |
| Úhel otáčení vrtací hlavy | 180° |
| Průměr sloupu | 350 mm |
| Výkon hlavního motoru | 5 500 W |
| Výkon motoru zdvihu ramene | 1 500 W |
| Výkon hydraulického čerpadla zpevnění | 750 W |
| Elektrické připojení | 400 V |
| Rozměry stroje (šířka × výška × hloubka) | 2 930 × 2 815 × 1 025 mm |
| Hmotnost | 4 600 kg |
Příprava pracoviště
Instalace VR 3063 vyžaduje předem připravené místo pro těžký průmyslový stroj. Vedle půdorysu počítejte s pohybem ramene, přístupem obsluhy a manipulací s obrobky. Před dodáním vyřešte vykládku, transportní trasu a nosnost podkladu. Ustavení, kotvení a připojení k napájení 400 V musí odpovídat instalační dokumentaci.
