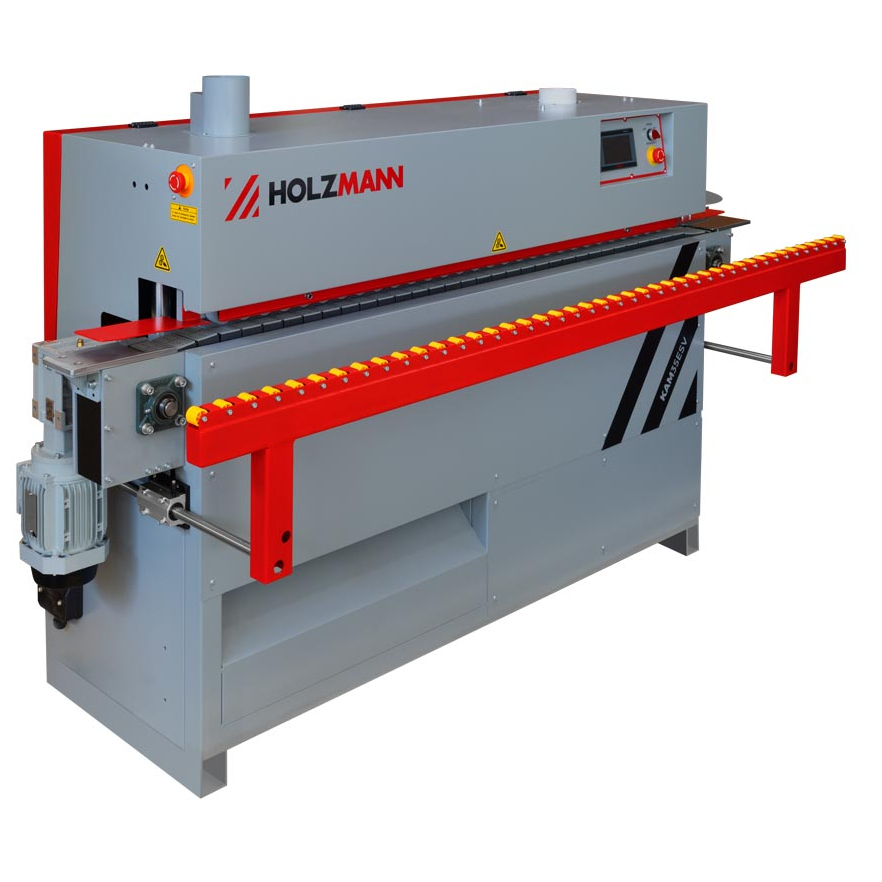

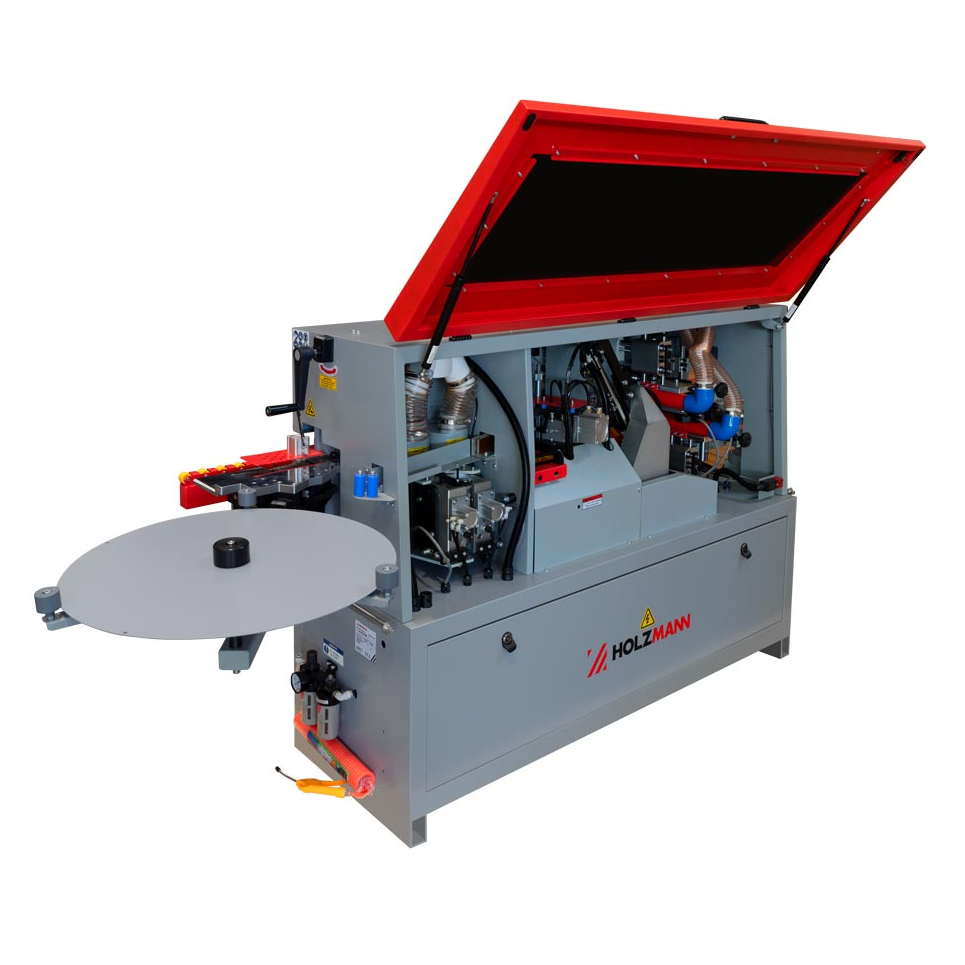

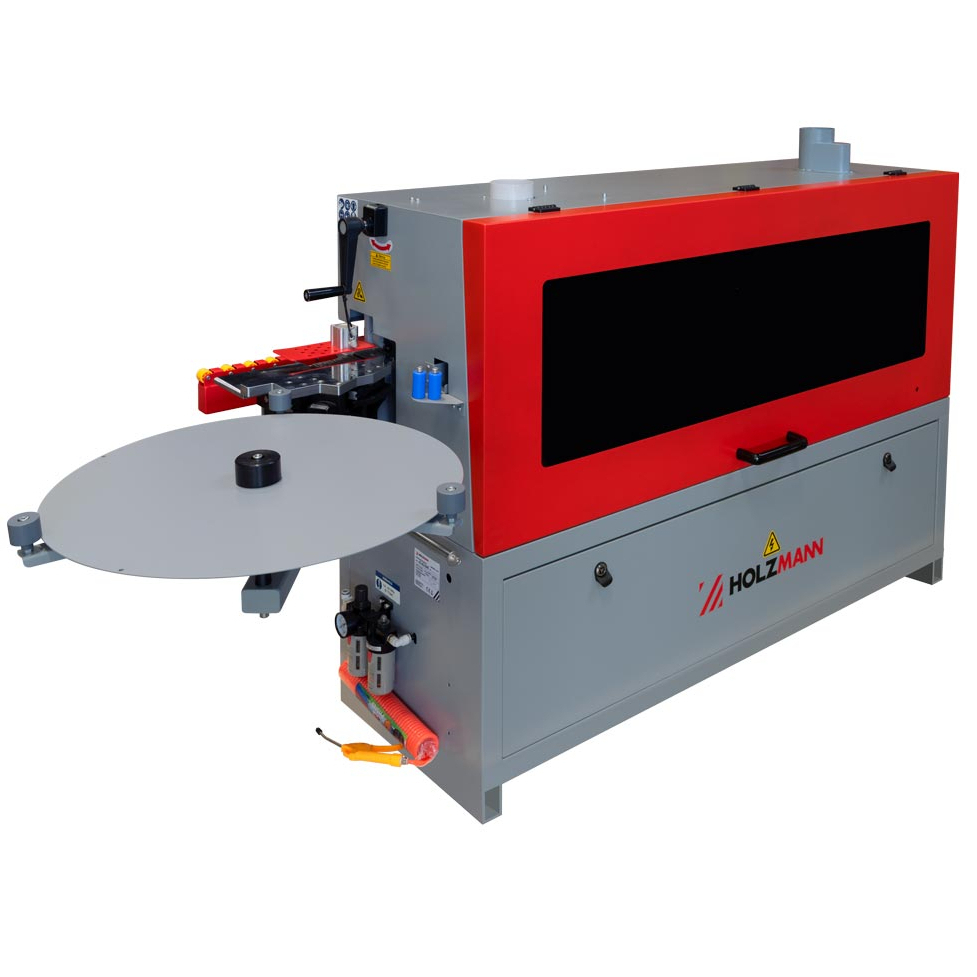

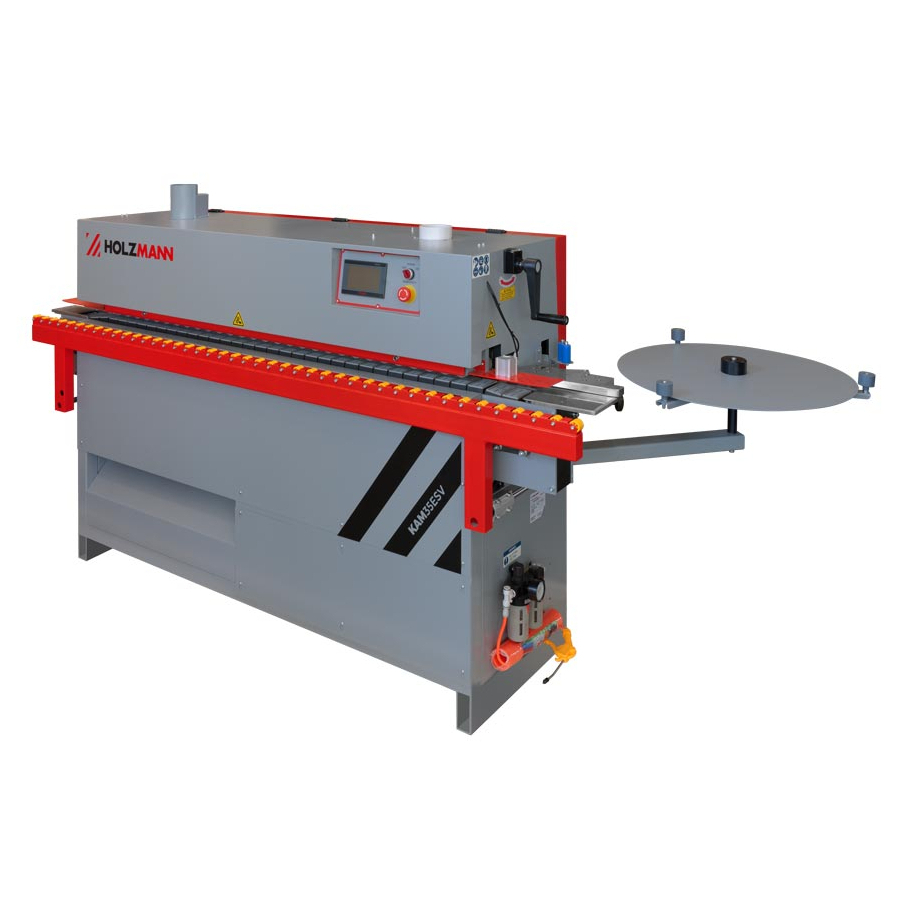

Holzmann KAM35ESV_400V je jednostranná automatická olepovačka rovných hran pro menší a střední truhlářské provozy. Spojuje přípravu hrany předfrézováním, nanášení lepidla, přitlačení pásky, zakrácení konců a opracování horního i spodního přesahu. Navazující pracovní jednotky umožňují provést tyto operace při průchodu dílce jedním strojem.
Řetězový dopravník zajišťuje stálý posuv 8 m/min. Olepovačka pracuje s hranovací páskou o šířce 15–55 mm a tloušťce 0,4–3 mm. Teplotu lepidla nastavíte elektronicky na dotykovém displeji. Výbava zahrnuje také cidlinový agregát pro následné opracování hrany.
Model KAM35ESV je vhodný tam, kde chcete spojit lepení s přípravou boční plochy dílce a ořezem pásky. Lešticí agregát není součástí tohoto provedení. Při plánování konečné povrchové úpravy proto počítejte s tím, že stroj zakončuje svou práci opracováním cidlinami.
Předfrézování před nanesením lepidla
Předfrézovací agregát používá dvojici fréz s levým a pravým chodem. Každou pohání vlastní motor o výkonu 1,1 kW. Nástroje o průměru 80 mm pracují při 12 000 ot./min a upravují hranu dílce před vstupem do lepicí jednotky.
Příprava plochy pro nalepení pásky je tak začleněna přímo do pracovního postupu olepovačky. To využijete při pravidelném zpracování nábytkových dílců, kdy chcete na přípravu hrany bezprostředně navázat nanesením lepidla a přítlakem pásky. Předfrézovací jednotka je osazena nástroji již v dodávané sestavě.
Regulovaný ohřev lepidla a automatické vedení dílce
Lepicí jednotka má nádobu s regulovaným ohřevem a přímým nanášením lepidla na rovné dílce. Elektronické nastavení teploty na dotykovém displeji umožňuje obsluze přizpůsobit ohřev používanému lepidlu. Na nanesení lepidla navazuje přitlačení hranovací pásky k opracovávané ploše.
Posuv zajišťuje motoricky poháněný řetězový dopravník. Konstantní rychlost průchodu usnadňuje návaznost jednotlivých operací, protože ji obsluha neurčuje ručním posouváním desky. Pro odvíjení pásky je stroj vybaven podpěrným talířem, který nese její návin u vstupní části olepovačky.
Zakrácení konců a frézování přesahů
Kapovací agregát zkracuje hranovací pásku na předním a zadním konci dílce. Pro tuto operaci využívá pilové kotouče dodávané se strojem. Zakrácení tak navazuje přímo na lepení a přítlak, bez přenášení dílce na samostatné pracoviště.
Dvojitý frézovací agregát následně opracovává přesah pásky shora a zdola. Rozdělení práce mezi horní a spodní jednotku umožňuje zpracovat obě strany během průchodu strojem. KAM35ESV tím pokrývá nejen připevnění pásky, ale také její navazující rozměrové opracování.
Cidliny pro dokončovací opracování
Na frézování navazuje cidlinový agregát pro horní a spodní stranu hrany. Jeho úkolem je dokončovací opracování po předchozím úběru frézami. Při přípravě zakázky tak můžete počítat s navazujícím mechanickým opracováním přímo v sestavě olepovačky.
Toto provedení neobsahuje lešticí jednotku. KAM35ESV proto ocení provozy, které požadují především předfrézování, automatické lepení, kapování a opracování přesahů a případné závěrečné leštění řeší samostatně.
Hlavní přínosy pro truhlářskou dílnu
- Předfrézování přímo ve stroji připravuje hranu před nanesením lepidla.
- Automatický posuv 8 m/min vede dílec jednotlivými pracovními jednotkami.
- Dotykový displej umožňuje elektronicky nastavit teplotu lepidla.
- Kapování předního a zadního konce zkracuje pásku v návaznosti na lepení.
- Horní a spodní frézovací jednotka opracovávají oba přesahy pásky.
- Cidlinový agregát doplňuje frézování o dokončovací opracování.
Obsah dodávky
Se strojem se dodává následující nástrojové vybavení:
- 2 předfrézovací frézy Ø 80 × Ø 20 × 55 mm.
- 2 pilové kotouče Ø 104 × Ø 22 × 3 mm.
- 2 frézy pro dvojitý frézovací agregát.
Součástí sestavy stroje je dotykový ovládací panel, řetězový posuv, lepicí jednotka, cidlinový agregát a podpěrný talíř hranovací pásky. Lešticí agregát není součástí výbavy.
Technické parametry
| Provedení | Jednostranná automatická olepovačka rovných hran |
|---|---|
| Napájení | 400 V / 3 fáze / 50 Hz |
| Rychlost posuvu | 8 m/min |
| Šířka hranovací pásky | 15–55 mm |
| Tloušťka hranovací pásky | 0,4–3 mm |
| Minimální délka dílce | 70 mm |
| Minimální šířka dílce | 80 mm |
| Minimální tloušťka dílce | 12 mm |
| Výška pracovního stolu | 850 mm |
| Výkon motorů předfrézování | 2 × 1,1 kW |
| Průměr předfrézovacích nástrojů | 80 mm |
| Otáčky předfrézovacích nástrojů | 12 000 ot./min |
| Nastavení teploty lepidla | Elektronické, na dotykovém displeji |
| Lešticí agregát | Není součástí výbavy |
Příprava pracoviště
Olepovačka vyžaduje třífázové napájení 400 V / 50 Hz, přívod stlačeného vzduchu a připojené odsávání. Vedle místa pro samotný stroj počítejte s prostorem pro podávání a odebírání dílců i s přístupem k pracovnímu vybavení. Délka běžně zpracovávaných desek ovlivní uspořádání pracoviště stejně jako rozměry olepovačky.
Další varianty najdete v kategorii olepovačky hran. Prohlédněte si také další stroje značky Holzmann. S výběrem pracovních agregátů a přípravou dílny vám pomůže článek Jak vybrat olepovačku hran.
Časté dotazy
Má KAM35ESV předfrézování?
Ano. Předfrézovací agregát je vybaven dvěma frézami o průměru 80 mm s levým a pravým chodem. Každou pohání motor 1,1 kW.
Jaké hranovací pásky může stroj zpracovávat?
Pracovní rozsah zahrnuje pásky o šířce 15–55 mm a tloušťce 0,4–3 mm.
Jsou pilové kotouče a frézy součástí dodávky?
Ano. Dodávka zahrnuje dva pilové kotouče, dvě předfrézovací frézy a dvě frézy pro horní a spodní opracování přesahů pásky.
Obsahuje olepovačka také leštění?
Ne. KAM35ESV má předfrézování, lepení, kapování, frézování přesahů a cidlinový agregát. Lešticí jednotkou toto provedení vybaveno není.
