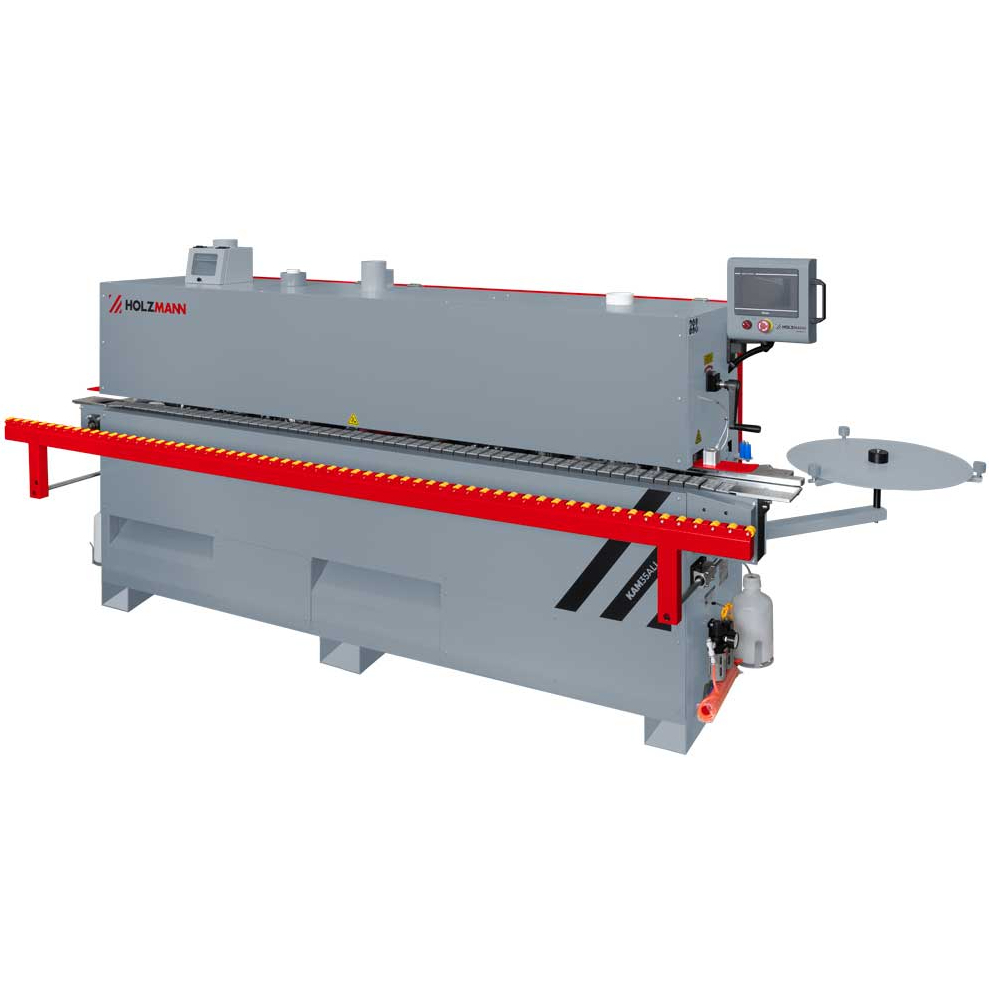

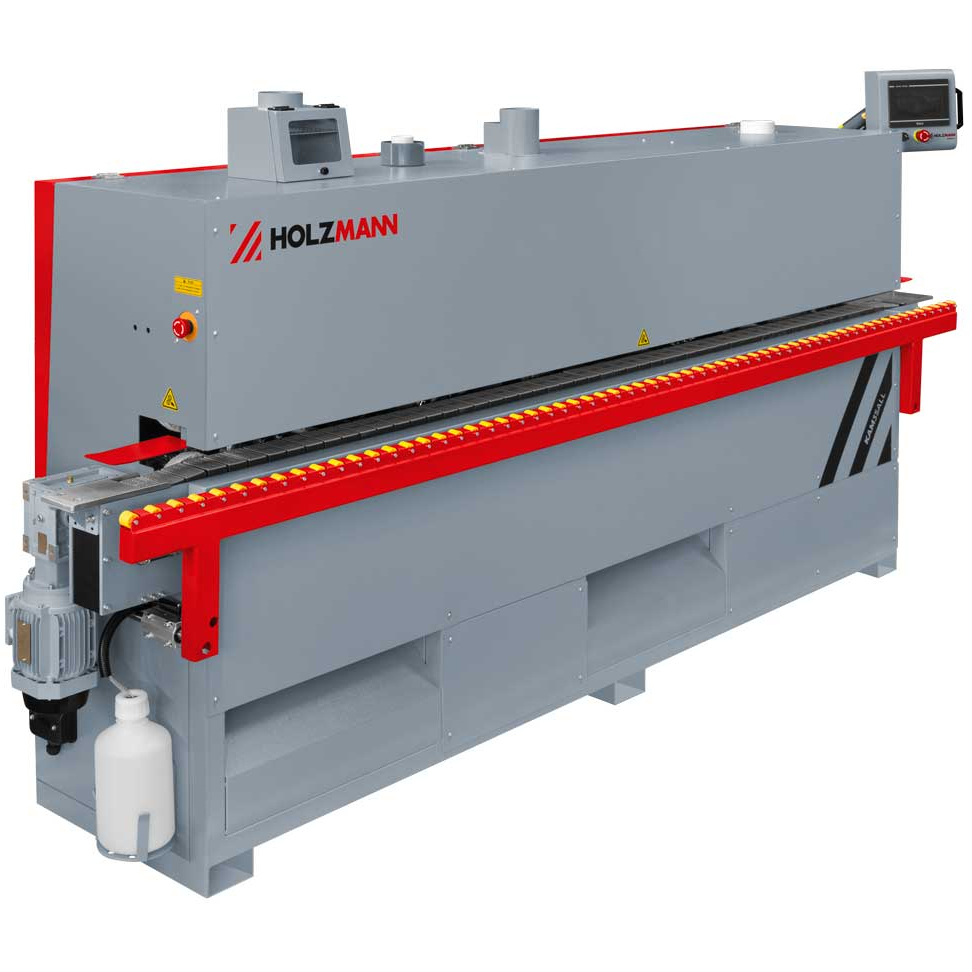

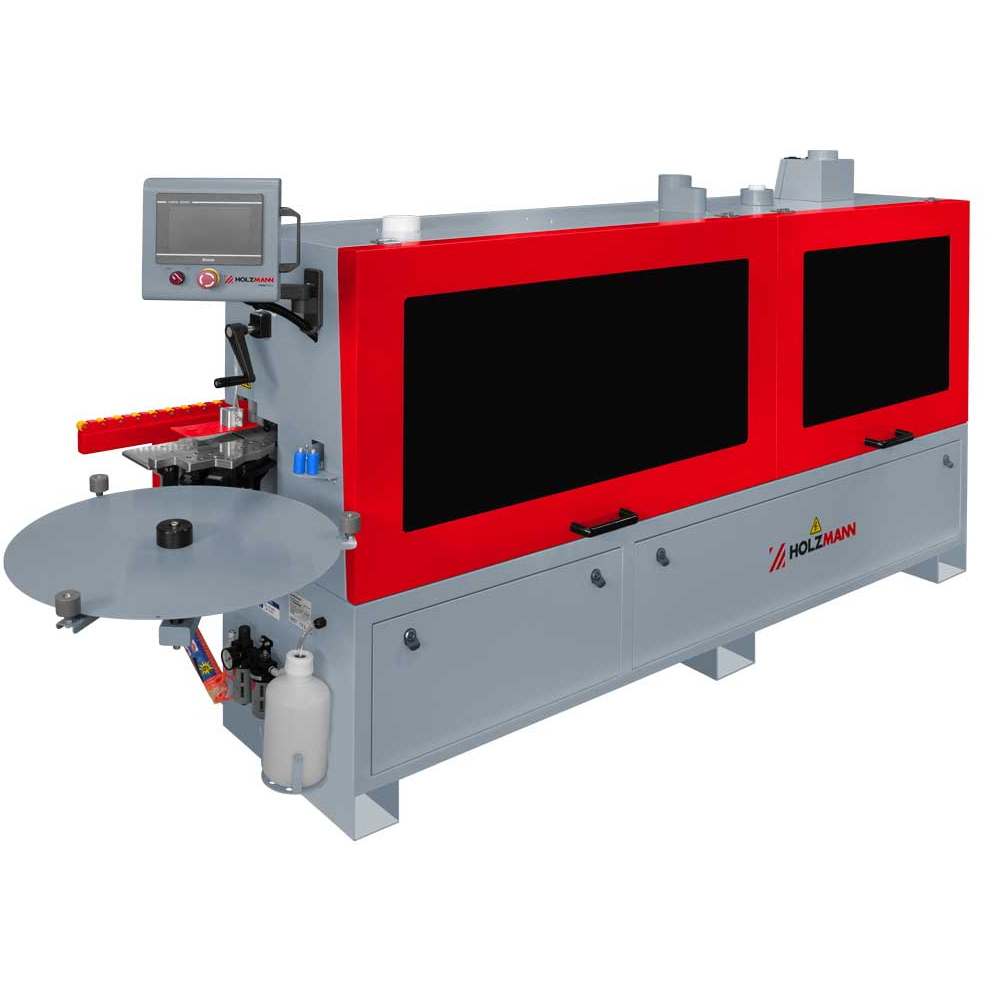

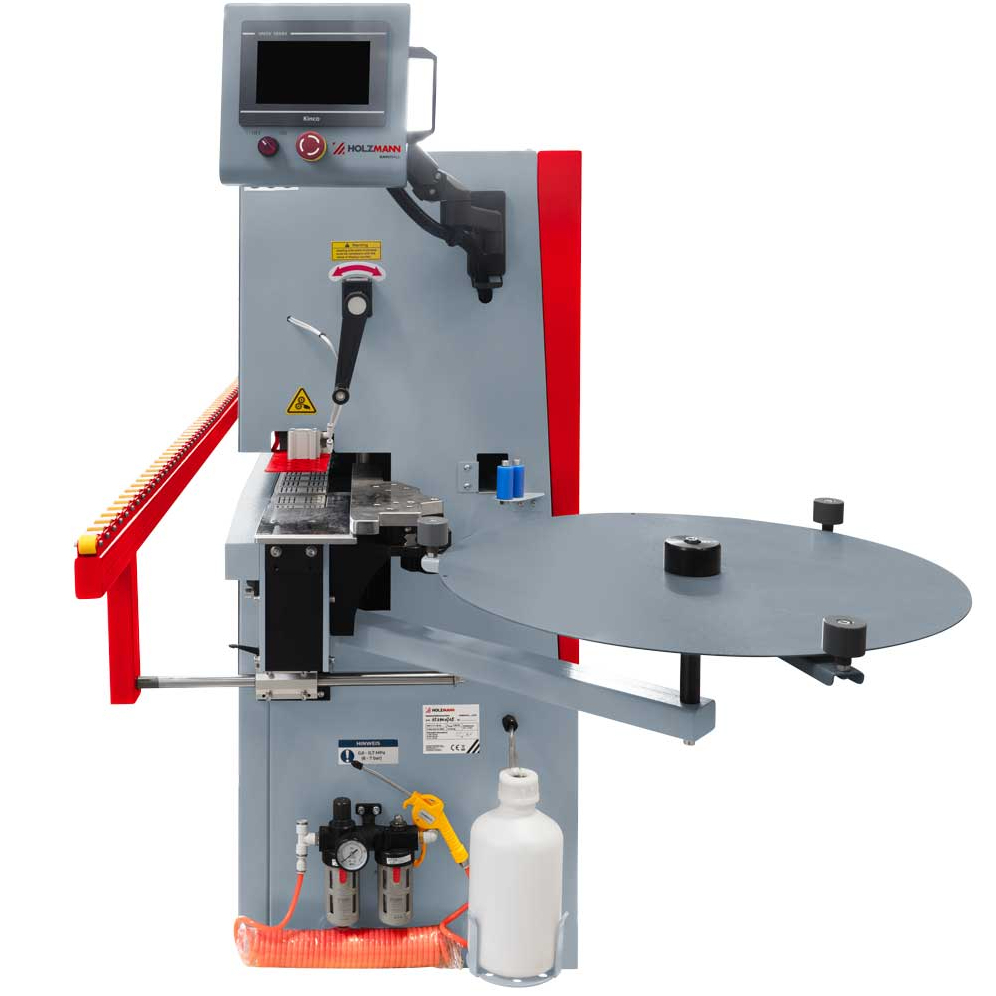

Holzmann KAM35ALL_400V je jednostranná automatická olepovačka rovných hran pro malé a středně velké truhlářské provozy. V jednom stroji spojuje předfrézování, nanášení lepidla, přítlak pásky, zakrácení konců, frézování přesahů i dokončovací opracování. Díky této sestavě můžete navázat jednotlivé operace přímo při průchodu dílce strojem a omezit jeho přenášení mezi samostatnými pracovišti.
Nejvyšší výbava řady KAM35 zahrnuje také zaoblování rohů, rádiusové a rovné cidliny, čisticí nástřik a leštění. Řetězový dopravník zajišťuje konstantní posuv 8 m/min. Stroj pracuje s hranovací páskou o šířce 15–55 mm a tloušťce 0,4–3 mm, teplotu lepidla nastavíte elektronicky na dotykovém displeji.
Předfrézování připraví hranu před lepením
Před nanesením lepidla prochází dílec předfrézovacím agregátem. Ten používá dvě frézy s levým a pravým chodem, každou s vlastním motorem o výkonu 1,1 kW. Frézy o průměru 80 mm se otáčejí rychlostí 12 000 ot./min a připravují boční plochu dílce pro následující lepení.
Předfrézování je důležité zejména tehdy, když chcete přípravu hrany začlenit přímo do olepovacího procesu. KAM35ALL tak vedle samotného připevnění pásky nabízí i její předchozí opracování, což využijete při pravidelné výrobě nábytkových dílců.
Regulované nanášení lepidla a stálý posuv
Lepicí jednotka má nádobu s regulovaným ohřevem a nanáší lepidlo přímo na rovné dílce. Nastavení teploty na dotykovém displeji soustřeďuje důležitý provozní parametr do ovládacího panelu. Na nanesení lepidla navazuje přitlačení hranovací pásky k dílci.
Automatický řetězový posuv vede desku stálou rychlostí jednotlivými pracovními agregáty. Obsluha tak nemusí určovat rychlost průchodu ručním posouváním. Součástí stroje je také odvíjecí stůl pro hranovací pásku, který ji podpírá při vstupu do olepovací části.
Zakrácení pásky, frézování přesahů a zaoblení rohů
Kapovací agregát zkracuje pásku na předním a zadním konci dílce. Následující dvojitý frézovací agregát opracovává její horní a spodní přesah. Obě operace tak navazují na lepení přímo ve stroji, bez samostatného ručního zakracování a ořezávání každé olepené strany.
Výbavu provedení ALL doplňuje agregát pro zaoblování horních a spodních rohů hrany. Ten rozšiřuje opracování o koncové oblasti dílce. KAM35ALL je proto vhodná pro provoz, který chce vedle nalepení a základního ořezu pásky provádět také navazující tvarové dokončení.
Cidliny a leštění pro dokončení povrchu
Rádiusové cidliny R2 opracovávají horní a spodní stranu hrany a lze je aktivovat nebo deaktivovat přepínačem. Samostatné rovné cidliny doplňují dokončovací část stroje. Jednotlivé nástroje tak mají rozdělené úkoly při opracování profilu a přilehlých ploch.
Před lešticí jednotkou je umístěn nástřik čisticího prostředku. Závěrečné leštění zajišťují dva kotouče o průměru 150 mm, každý poháněný motorem 0,18 kW. Čisticí nástřik a leštění navazují na mechanické opracování hrany a pomáhají s jejím finálním vzhledem.
Hlavní přínosy modelu KAM35ALL
- Předfrézování přímo ve stroji připravuje hranu před nanesením lepidla.
- Automatický posuv 8 m/min zajišťuje stálý průchod dílce pracovními jednotkami.
- Kapování a horní i spodní frézování opracovávají konce a přesahy pásky.
- Zaoblování rohů rozšiřuje možnosti dokončení koncových částí hrany.
- Rádiusové i rovné cidliny a leštění doplňují lepení o následnou povrchovou úpravu.
- Dotykový displej umožňuje elektronické nastavení teploty lepidla.
Obsah dodávky
Součástí dodávky olepovačky je následující nástrojové vybavení:
- 2 předfrézovací frézy Ø 80 × Ø 20 × 55 mm.
- 2 pilové kotouče Ø 104 × Ø 22 × 3 mm.
- 2 rádiusové cidliny R2.
- 2 rovné cidliny.
- 2 frézy pro zaoblování rohů hran.
- 2 frézy pro dvojitý frézovací agregát.
- 2 lešticí kotouče Ø 150 mm.
Technické parametry
| Napájení | 400 V / 50 Hz |
|---|---|
| Jmenovitý výkon S1 | 6 900 W |
| Rychlost posuvu | 8 m/min |
| Šířka hranovací pásky | 15–55 mm |
| Tloušťka hranovací pásky | 0,4–3 mm |
| Minimální délka dílce | 70 mm |
| Minimální šířka dílce | 80 mm |
| Minimální tloušťka dílce | 12 mm |
| Výška pracovního stolu | 850 mm |
| Odsávací přípojky | 5 × Ø 100 mm |
| Výkon motorů předfrézování | 2 × 1,1 kW |
| Otáčky předfrézovacích nástrojů | 12 000 ot./min |
| Výkon motorů leštění | 2 × 0,18 kW |
| Rádiusové cidliny | R2, horní a spodní |
| Rozměry stroje (D × Š × V) | 3 705 × 1 360 × 1 585 mm |
Co připravit před instalací
Pro provoz je potřeba elektrický přívod 400 V / 50 Hz, přívod stlačeného vzduchu a připojení odsávání k pěti hrdlům o průměru 100 mm. Při rozmístění pracoviště počítejte vedle rozměrů stroje také s prostorem pro podávání a odebírání dílců. U delších desek ovlivní potřebné místo především jejich manipulace před vstupem a za výstupem z olepovačky.
Další provedení najdete v kategorii olepovačky hran. Prohlédněte si také další stroje značky Holzmann. S posouzením pracovních agregátů a vybavení dílny vám pomůže článek Jak vybrat olepovačku hran.
Časté dotazy
Je KAM35ALL určena také pro zakřivené hrany?
Jde o jednostrannou automatickou olepovačku pro rovné dílce. Její pracovní agregáty navazují na přímý průchod desky strojem.
Provádí stroj také zaoblování rohů?
Ano. Provedení ALL má agregát pro opracování horních a spodních rohů hrany. Doplňují jej rádiusové cidliny R2, rovné cidliny a leštění.
Jaké hranovací pásky lze použít?
Pracovní rozsah zahrnuje pásky o šířce 15–55 mm a tloušťce 0,4–3 mm.
Jsou frézy a pilové kotouče součástí dodávky?
Ano. Dodávka zahrnuje předfrézovací frézy, pilové kotouče, frézy pro ořez přesahů a zaoblování rohů, oba typy cidlin i lešticí kotouče.
