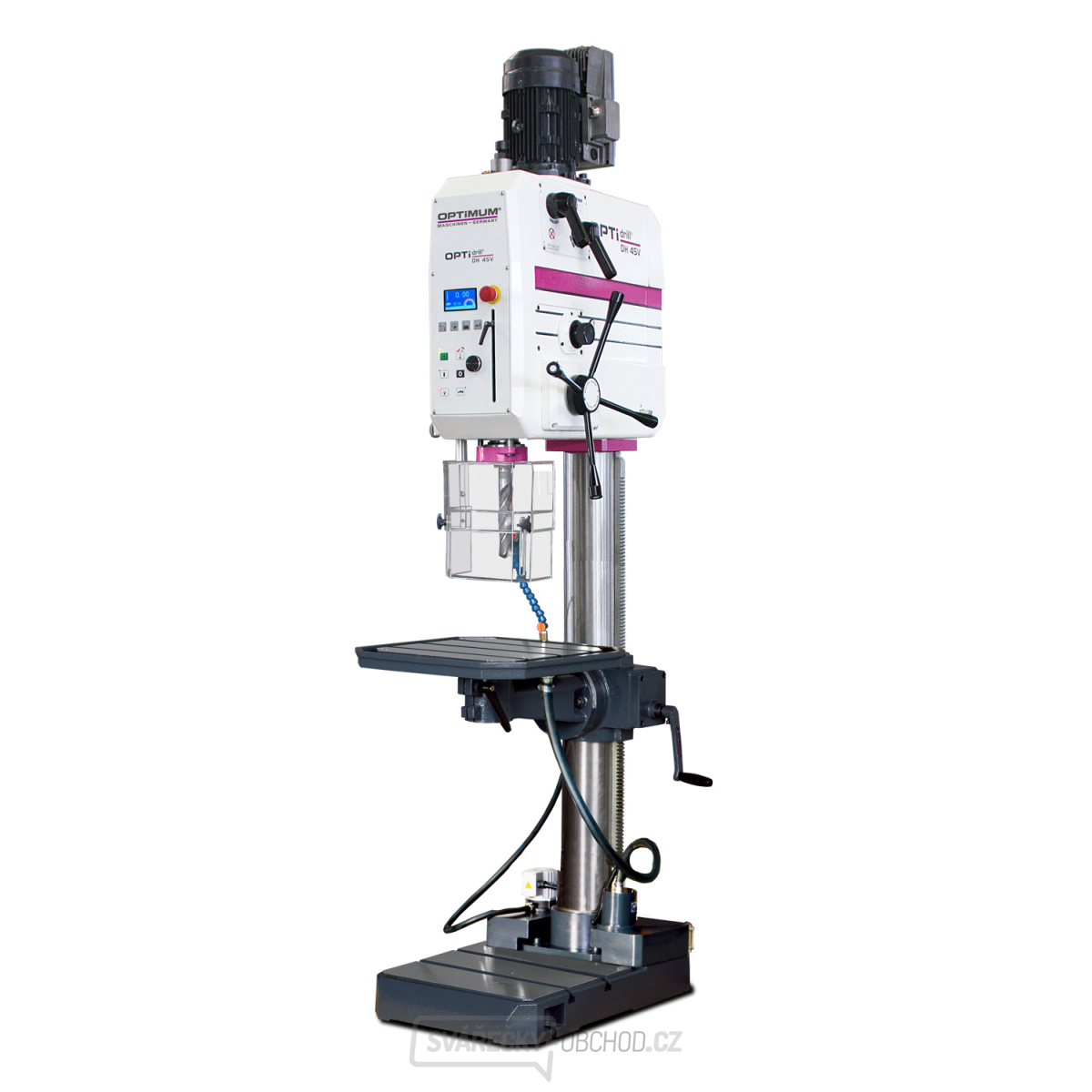

Popis produktu
Těžká převodová vrtačka se strojním posuvem a závitovacím cyklem a plynule nastavitelnou regulací otáček vřetene, vhodná pro průmyslové použití.
- Stabilní, silnostěnný litinový sloup
- Těžké, masivní litinové provedení
- Strojní posuv pinoly
- Závitovací cyklus
- Plynule nastavitelná regulace otáček vřetene
- Doraz vrtací hloubky
- Ovládací panel odolný proti špíně a vodě
- Elektronika 24 V DC
- Velký, výškově stavitelný ochranný kryt sklíčidla s bezpečnostním mikrospínačem
- Vestavěné osvětlení ve vrtací hlavě
- Snadná výměna nástroje pomocí vestavěného vyrážeče
- Masivní základna stroje, přesně obrobená, s rovnoběžnými T-drážkami
- Filtr na třísky čistí kapalinu od větších třísek
- Volitelný nožní pedál pro přepínání pravého-levého chodu a závitování
- Elektromagnetické spínání strojního posuvu tlačítky na rukojetích
- Velký a masivní pracovní stůl, přesně obrobený s diagonálními T-drážkami a žlábkem pro odvod chladící kapaliny, naklopitelný ± 90°
- Čerpadlo chladicí kapaliny včetně nádrže je vestavěné v základně
Obsahuje:
- |3050661 Upínací trn MK4, B16 pro vrtací hlavičku
Technické parametry:
Vrtací výkon trvalý | ocel : 35 mm
Vrtací výkon max. | ocel : 40 mm
Max. vrtací hloubka : 170 mm
Max. závitovací výkon : M30
Vyložení : 350mm
Rozměry pracovního stolu : 530×530mm
T-drážky | počet : stůl 3 / základna 2
T-drážky | velikost drážky : stůl 18 mm / základna 18 mm
T-drážky | rozteč : stůl 125 / základna 150 mm
Kužel vřetena : MK4
Strojní posuv vřetene : 3 rychlostí / 0.1 | 0.15 | 0.2 mm/ot.
Otáčky : 30–2430ot/min
Plynulá změna otáček : Ano
Počet rychlostních stupňů : 4. elektronicky regulovatelné
Min. vzdálenost vřetene a stolu : 130 mm
Max. vzdálenost vřetene a stolu : 825 mm
Max. vzdálenost vřetene a základny : 1210 mm
Úhel naklopení stolu vlevo/vpravo : -90° °až +90° °
Úhel otáčení vrtací hlavy : 360 °
Průměr sloupu : 150 mm
Rozměry základny : 435×480mm
Příkon : 2.2 kW
Elektrické připojení : 400 V
Rozměry (š × v × h) : 860×2445×595mm
Hmotnost : 550 kg
