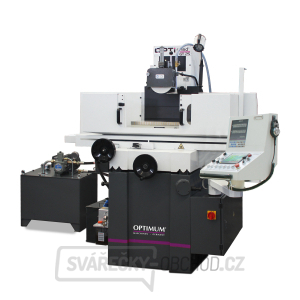

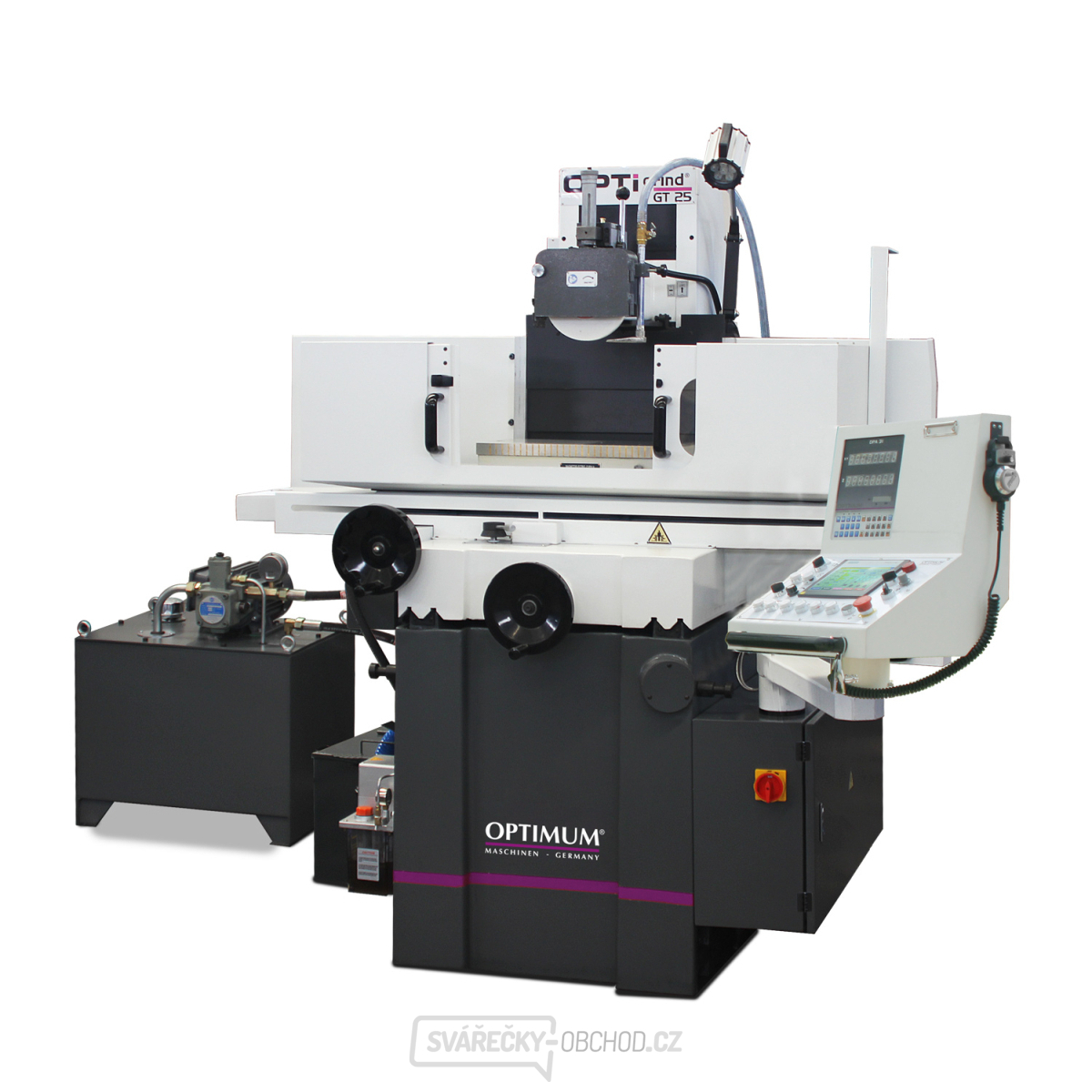

Popis produktu

Vybavena digitálně řízeným automatickým vertikálním posuvem a digitálním zobrazením polohy.

  • Elektromagnetická upínací deska pro uchycení obrobku s funkcí automatické demagnetizace
  • Prémiové vřeteno s přesnými kuželíkovými ložisky
  • Kalené a broušené vodicí lišty
  • Protilehlé vodicí lišty s povrchovou úpravou Turcite-B pro vynikající odolnost proti opotřebení a nízké tření
  • Brusné vřeteno s prémiovými přesnými ložisky
  • Externí hydraulická jednotka s výměníkem tepla zajišťuje konstantní teplotu oleje
  • Základna stroje z pevné, torzně odolné litiny pro maximální tuhost a stabilitu
  • Vodicí dráhy pro podélné, příčné a svislé pohyby jsou bez vůle a jsou navrženy tak, aby se samy centrovali jako V a ploché kolejnice
  • Přesné kuličkové šrouby
  • Vodicí dráhy a dopravní vřeteno s centrálním systémem mazání
  • Všechny ploché vodicí dráhy jsou jemně broušené, což zaručuje nejvyšší přesnost všech pohybů
  • Velká ruční kolečka na všech třech osách
  • Centrální systém mazání
  • Přesnost broušení 0,005 mm
  • Korundový brusný kotouč hrubost 46 pro všechny běžné kovy je součástí standardní dodávky
  • Otočný ovládací panel výrazně usnadňuje práci
  • Dvoukanálová bezpečnostní elektronika 24 V DC
  • Externí chladicí jednotka s nádrží objemu 100 litrů
  • Nosnost brusného stolu (včetně elektromagnetické upínací desky) 180 kg
  • Digitálně řízený automatický vertikální posuv se servomotorem
  • Hydraulický a plynule nastavitelný podélný posuv
  • Třída EMC filtru
  • Úsporný motor IE3

Obsahuje:

  • Digitální ukazatel polohy
  • Chladicí systém
  • Externí hydraulická jednotka s chladičem oleje
  • Vyvažovací stanice a vyvažovací trn
  • Korundový brusný kotouč hr. 46
  • Diamantový hrot
  • Krytování proti stříkající vodě
  • Vyrovnávací nohy, seřizovací šrouby a pojistné matice
  • Ovládací nástroj
  • LED lampa
  • Elektromagnetická upínací deska
  • Demagnetizace upínací desky

Technické parametry:

Celkový příkon : 3700 W
Příkon motoru vřetena : 2200 W
Příkon motoru hydraulického systému : 750 W
Výkon motoru chladícího čerpadla : 70 W
Max. nosnost stolu : 180 kg
Rozměry upínací desky : 250×500mm
Rychlost posuvu stolu : 5–25m/min
Rozměry brusného kotouče : 200 × 20 × 31.75 mm
Vzdálenost kotouč – stůl : 0.1 – 8 mm
Obvodová rychlost brusného kotouče : 33 m/s
T-drážky | počet : 1
T-drážky | velikost drážky : 14 mm
Rozsah posuvu - osa X : 560 mm
Rychloposuv - osa Y : 990 mm/min
Rozsah posuvu - osa Z : 275 mm
Rychloposuv - osa Z : 480 mm/min
Příkon : 3.7 kW
Elektrické připojení : 400 V
Rozměry (š × v × h) : 2600×2150×2000mm
Hmotnost : 1900 kg
