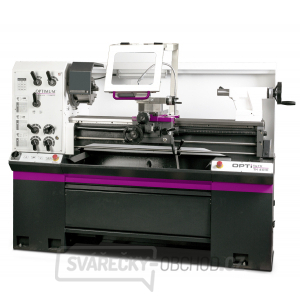

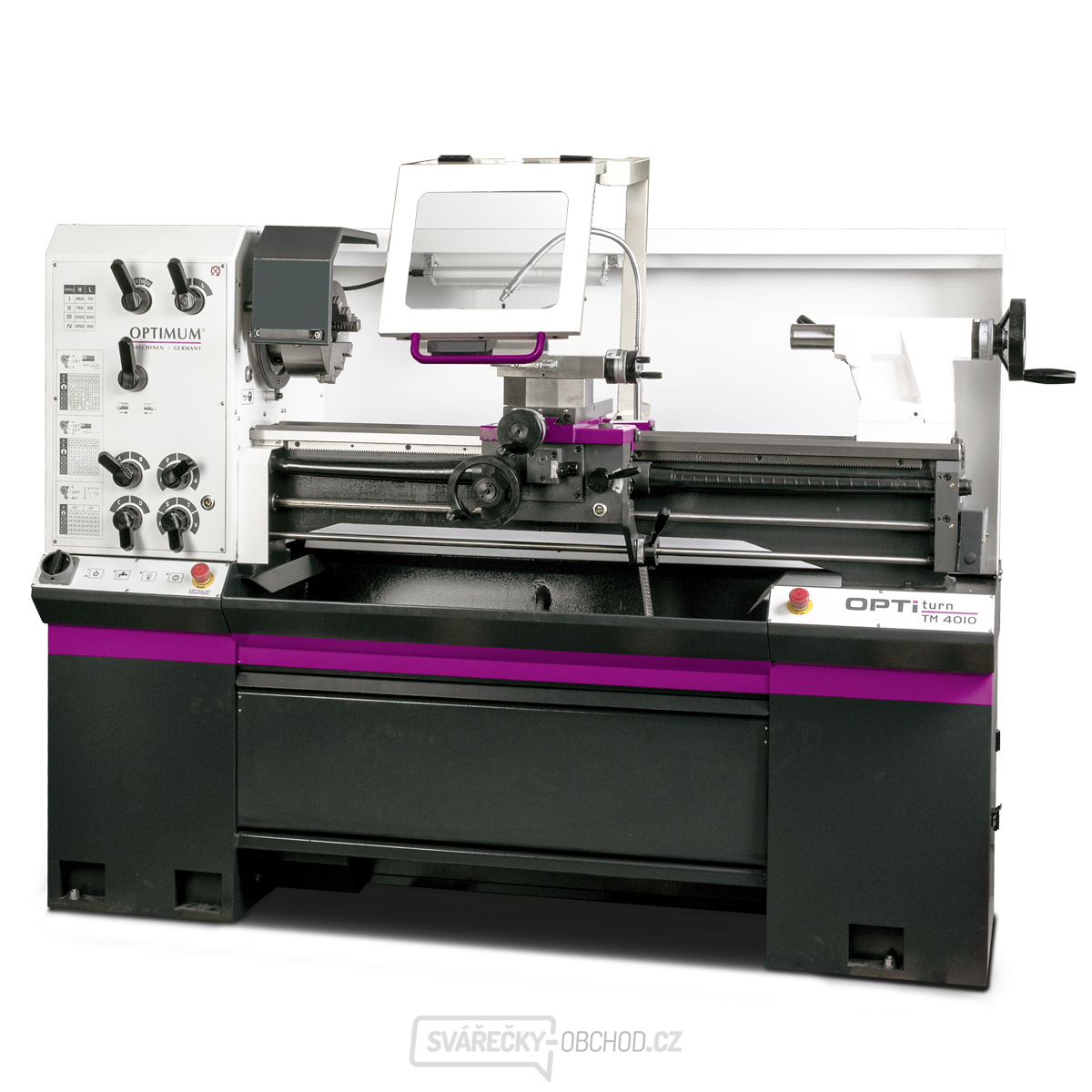

Soustruh OPTIturn TM 4010

Soustruh OPTIturn TM 4010 s vodicím a tažným šroubem je navržen pro mechaniky a nabízí vysoký výkon a přesnost. Soustruh OPTIturn TM 4010 je ideální pro mechanické aplikace a poskytuje vynikající výkon a spolehlivost. Zde jsou jeho hlavní vlastnosti a technické parametry:

Vlastnosti:

  • Kalené a broušené vodicí dráhy osy Z
  • Zaručená házivost čela vřetene s kuželem Camlock DIN ISO 702-2 č. 5
  • Hlavní motor s elektrickou brzdou a ochranným jističem
  • Pravý / levý chod lze přepínat na podélném suportu
  • Dvoukanálová bezpečnostní elektronika
  • Perfektně soustředné hlavní vřeteno zaručuje vysokou nosnost díky přesným kuželíkovým ložiskům
  • Ochrana proti současnému spuštění závitování a posuvu
  • Bezpečnostní ruční kola v ose X a Z
  • Všechna ozubená kola posuvového mechanismu jsou vyrobena z oceli, kalená a broušená, hřídele na jehlových ložiscích, všechny součásti jsou běží v olejové lázni
  • Čerpadlo chladicí kapaliny se zásobníkem chladicí kapaliny a ukazatelem hladiny. Nádobu lze vyjmout pro snadné čištění
  • LED pracovní lampa
  • Podstavec pro soustruh se stabilní ocelovou konstrukcí
  • Nouzové vypínače vpravo i vlevo
  • Uzamykatelný hlavní vypínač

Obsahuje:

  • Tříčelisťové sklíčidlo Ø 160 mm Camlock č. 5
  • LED osvětlení stroje
  • Redukční pouzdro MK 5 / MK 3
  • Pevný hrot MK 3
  • Čtyřstranný nožový držák 16 mm
  • Sada výměnných kol
  • Podstavec
  • Olejová náplň
  • Seřizovací nářadí

Technické parametry:

  • Výška hrotu: 200 mm
  • Max. točný průměr nad ložem: 400 mm
  • Max. točný průměr nad suportem: 265 mm
  • Šířka lože: 203 mm
  • Vzdálenost mezi hroty: 1000 mm
  • Průchod vřetene: 52 mm
  • Otáčky: 70–2000 ot/min
  • Otáčky - provedení Vario: 12–2500 ot/min
  • Počet rychlostních stupňů: 8
  • Kužel vřetene: MK6
  • Upnutí vřetene: Camlock DIN ISO 702-2 č. 5
  • Kužel pinoly koníku: MK4
  • Průměr pinoly: 50 mm
  • Zdvih pinoly: 110 mm
  • Posuv podélný: 0.014 – 0.38 mm/ot.
  • Posuv příčný: 0.052 – 1.392 mm/ot.
  • Max. posuv nožového suportu: 98 mm
  • Max. posuv příčného suportu: 185 mm
  • Závit metrický: 0.4 – 7 mm/ot.
  • Závit palcový: 56 – 4 záv./1“
  • Elektrické připojení: 400 V
  • Rozměry (š × v × h): 1935×1740×780 mm
  • Hmotnost: 765 kg
