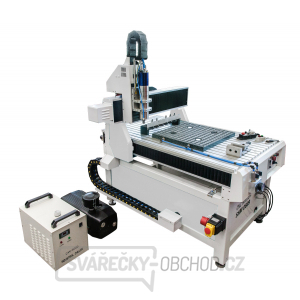

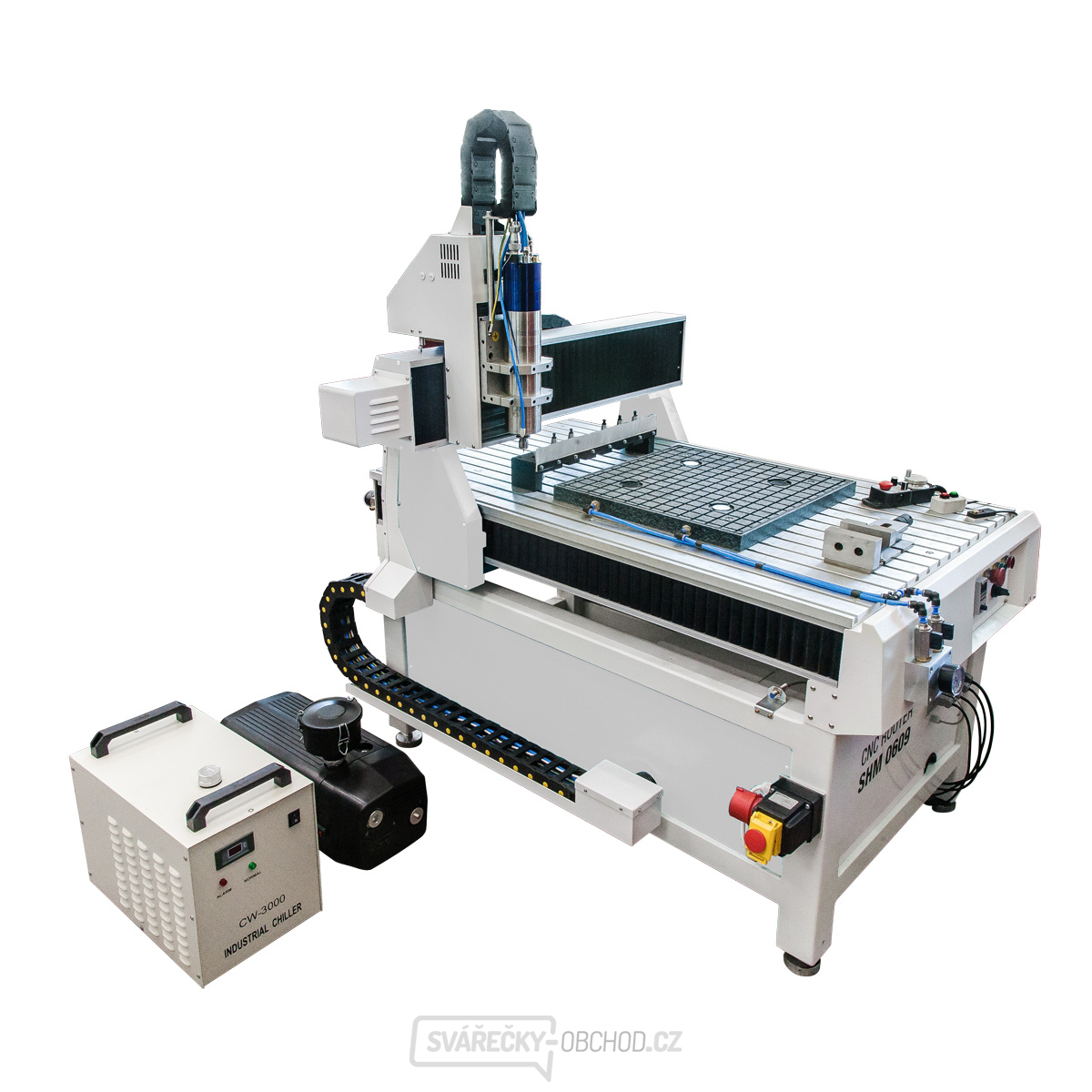

CNC router Numco SHG 0609 ATC

Tříosý router s vysokootáčkovým vřetenem vhodný k obrábění slitin neželezných kovů, plastů a dřeva. Součástí stroje je ATC kit a vakuový stůl.

  • Tato řada routerů je určena pro obrábění slitin neželezných kovů, plastů a dřeva v reklamním a nábytkářském průmyslu. Své uplatnění naleznou, ale i při výrobě měkkých vstřikovacích forem, elektrod a jiných tvarově náročných aplikací.
  • Stroje jsou v základním provedení vybaveny řídícím systémem ARMOTE, MPG ovladačem pro usnadnění seřizovacích prací, sondou pro určení délkové korekce nástroje, Start/stop tlačítkem pro opakované zpracování výrobních programů, 2F krokovými motory, přesnými kuličkovými šrouby, lineárním vedením HIWIN, vysokootáčkovým tichým vřetenem s garantovanou házivostí méně jak 0,01mm a upínáním nástrojů do kleštiny, indukčními snímači OMRON zaručujícími vysokou přesnost najetí referenčního bodu.
  • Hlavní konstrukční části stroje (rám, bočnice, portál) jsou tvořeny odlitky, které zajišťují vysokou tuhost a stabilitu.

ATC kit

  • Vodou chlazené vřeteno 1,5 kW, 24 000 ot/minLineární zásobník pro 6 upínačů
  • Přesný stůl s T-drážkami vyrobený z litého hliníku
  • Senzor pro automatické měření délkové korekce nástroje
  • Pohony s kontrolou ztráty polohy ve všech osách
  • Agregát pro chlazení vřetene
  • Upínače ISO20/ER16, 6 ks
  • Předepnuté lineární vedení v ose Z
  • PLC modul v řídícím systému
  • Osazením kitu se zmenší pracovní rozsah v ose Y o 90 mm. Pro provoz je nutno ke stroji připojit stlačený vzduch.

Vakuový stůl

  • Kompletní řešení včetně rozvodů, kontroly podtlaku a vakuové pumpy
  • Aktivní sací plochu je možné ohraničit na potřebný rozměr vložením těsnící gumy do drážek stolu.
  • Při použití vakuového stolu se sníží průchod pod portálem o 25 mm.

Použití

Kovy: hliník, dural, měď, mosaz, bronz atd.
Plasty: plexisklo, polykarbonát, akrylát, polystyren, ABS, vinyl, PVC atd.
Dřevo: překližka, MDF, lamináty, dřevotřísky, všechny typy dřevin atd.
Ostatní: Alucobond, Dibond, Styrodur, Ebalta, pěna, molitan

Pozn.: Ke všem CNC routerům ZDARMA dodáváme 2,5CAD/CAM software GRAVOSTAR, který umožňuje jednoduché a rychlé programování. Tento CAM je přímo kompatibilní s řídícím systémem Armote což umožňuje snadnou a rychlou editaci všech parametrů výrobního programu přímo v prostředí řídícího systému.

Technické parametry:

Řídící systém
Řídící systém: ARMOTE
Elektrické připojení
Elektrické připojení: 230 V
Vřeteno
Výkon vřetene: 1,5 kW
Otáčky: 0–24000 ot/min
Uchycení nástroje: ER16
Přesnost obrábění
Opakovatelná přesnost: ± 0,02 mm
Posuvy
Rozsah posuvu - osa X: 600 mm
Rozsah posuvu - osa Y: 900 mm
Rozsah posuvu - osa Z: 120 mm
Pracovní posuv: 6000 mm/min
Rychloposuv: 9000 mm/min
Pracovní stůl
Rozměry pracovního stolu: 780 × 1300 mm
Plocha pracovního stolu: T- drážky
Vakuová pumpa: SVCO SV 1040 C
Výkon vakuové pumpy: 1,25 kW
Konstrukce
Rám stroje: Svařovaný z ocelových profilů
Konstrukce portálu: Hliníkový odlitek
Koncepce - osa X: Lineární vedení, kuličkové šrouby
Koncepce - osa Y: Lineární vedení a kuličkové šrouby
Koncepce - osa Z: Kluzné tyče a kuličkové šrouby
Rozměry
Rozměry (š × v × h): 1710 × 1585 × 1250 mm
Hmotnost: 250 kg
