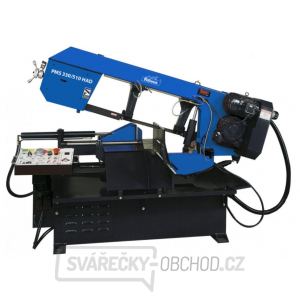

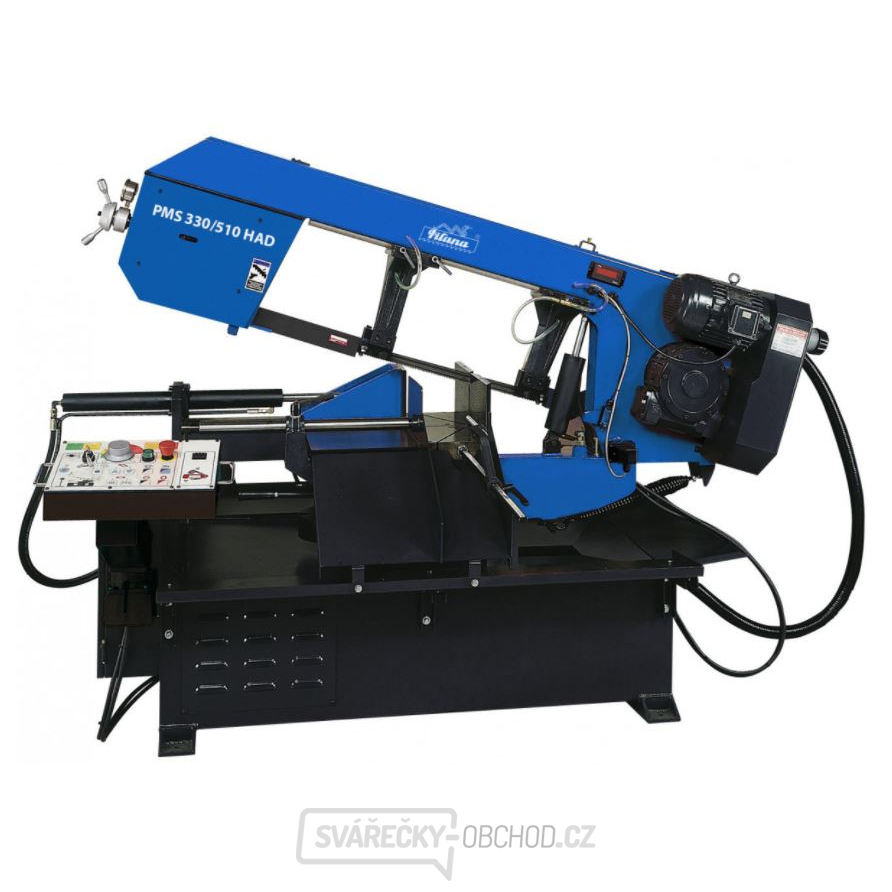

Pilana Pásová pila na kov PMS 330/510 HAD

Pilana Pásová pila na kov PMS 330/510 HAD

Plně poloautomatická pásová pila s bezkonkurenční tuhostí, která se odvíjí od celkové hmotnosti stroje. Velká tuhost konstrukce a z toho plynoucí životnost pilových pásů řadí tuto pásovou pilu do nejvyšší třídy v kategorii kloubový poloautomat.

Na pile lze bez problému řezat i plnou legovanou ocel až do průměru 331 mm a délky 510 mm. Plynulá regulace otáček je zajištěna mechanickým variátorem, kde lze vidět aktuální řeznou rychlost na digitálním displeji ramene pily.

Ovládací prvky jsou umístěny na otočném ovládacím panelu pro individuální nastavení. Jedná se o osvědčený typ pásové pily se skvělou dostupností náhradních dílů i po deseti letech provozu, takže se na stroj můžete spolehnout i po dlouhé době provozu.

Strojní pásová pila PMS 330/510 HAD je vhodná do dílen a provozů také s nepřetržitým provozem, kde je kladen velký důraz na kvalitu, spolehlivost a životnost strojů.

Rameno pásové pily:

• Robustní ocelové rameno s velkými oběžnými koly pro co nejmenší úhel lomu pilového pásu. Pilový pás má šířku 34 mm a délku 4170 mm, což snižuje rotaci pilového pásu ke karbidovým vodícím kamenům. Vodící lišty jsou umístěné na rybinové drážce pro rychlé a pevné nastavení. Emulzní chlazení je vyvedeno do vodících kostek pro co nejefektivnější chlazení. Napínání pilového pásu je ruční, za pomocí ukazatele ideálního napnutí. Čistící kartáček je praktický, poháněn pomocí hnacího kola pásové pily.

Karbidové vedení pilového pásu:

• Karbidové vedení má na jedné straně drážky pro rozvod chladicí kapaliny, což výrazně zvyšuje otěruvzdornost karbidů a celkově prodlužuje jejich životnost. Chlazení je vyvedeno do vodících kostech pro co nejvyšší účinnost.

Motor a převodovka

• Motor o výkonu 2,2 kW je spojen s převodovkou klínovým řemenem, kde se nachází variátor pro plynulou regulaci otáček pilového pásu. Variátor je velmi spolehlivé mechanické zařízení pro nastavení řezné rychlosti.
• Nahrazuje složitý a drahý frekvenční měnič, což zvyšuje spolehlivost hlavně v těžkých prašných provozech. Další výhodou je lepší odolnost tohoto systému na výkyvy okolních teplot (nevytápěné haly apod.)

Ovládací panel:

• Praktický ovládací panel s kompletní diagnostikou stavu pásová pily za pomocí led diod. Tlačítka mají krytí před vnikem kapaliny stejně jako celý panel, což je veliká výhoda přes konkurenčními ovládacími panely se standardními tlačítky, které jsou náchylné k opotřebení a nespolehlivosti při dlouhodobém používaní. Na panelu najdete nákres pily, kde jsou informační led diody pro jednotlivé části stroje, podle kterých lze přesně určit aktuální stav celého stroje.

Řezání úkosů:

• Poloautomatická pila má snadné nastavení ramene do úhlu pomocí ruční zajišťovací páky na levou stranu i pravou stranu až do úhlu 60°, kde lze řezat maximální do Ø215 mm.
• Při nastavení ramene do úhlu 45° lze řezat až do Ø315 mm.

Technické parametry:

Napětí: 400 V
Motor: 2,2 kW
Rozměr pásu: 4170 x 34 x 1,1 mm
Rychlost pásu: 26 - 80 m/min.
Maximální řezný průměr: 330 mm
Rozměry stroje: 2900 x 1500 x 1900 mm
Hmotnost stroje: 850 kg
Hmotnost balení: 1000 kg

Maximální rozměry řezaného materiálu:
Profil kulatý / Profil čtvercový / Profil obdélníkový
0° 330mm / 320 x 320 mm / 510 x 260 mm
45° 315 mm / 315 x 315 mm / -
60° 215 mm / 195 x 195 mm / -
45°(L) 315 mm / 315 x 315 mm / -
60°(L) 215 mm / 195 x 195 mm / -
