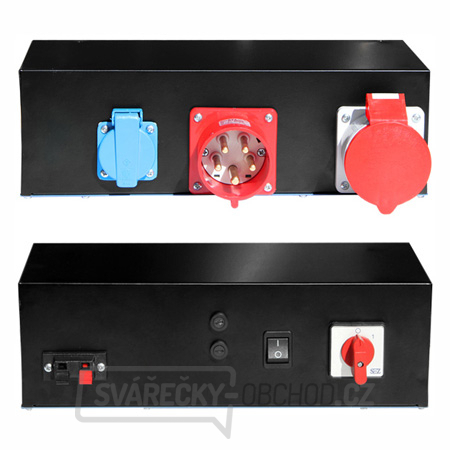

Zdroj ohřevu plynu s rozvaděčem

Zařízení K7301 je zdroj určený pro napájení ohřevu redukčního ventilu pro svařovací stroje, které nemají tento zdroj zabudován přímo ve skříni. Je vhodný pro montáž do pojezdového vozíku K7100.

Zdroj je řešen jako průchozí pro napájení svařovacího stroje ze sítě TN-C a současně je vybaven zásuvkou 230 V pro připojení jednotky kapalinového chladicího systému a vývodem 24 V AC nebo 42 V AC pro napájení ohřevu redukčního ventilu.

Zdroj je osazen hlavním vypínačem pro odpojení celého zařízení od sítě a vypínačem kolébkovým pro odpojení samostatného vývodu pro ohřev redukčního ventilu.

Technické parametry:

Napájecí napětí 50/60 Hz: 3x 400 V
Vstupní napájecí proud: 32 A
Výstupní napětí I: 3x 400 C
Výstupní napájecí proud I: 32 A
Výstupní napětí II: 1x 230 V
Výstupní napájecí proud II: 1,8 A
Výstupní napětí III: 24 V nebo 42 V
Výstupní napájecí proud III: 4 A nebo 2,3 A
Krytí: IP 21
