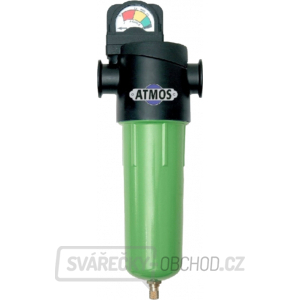

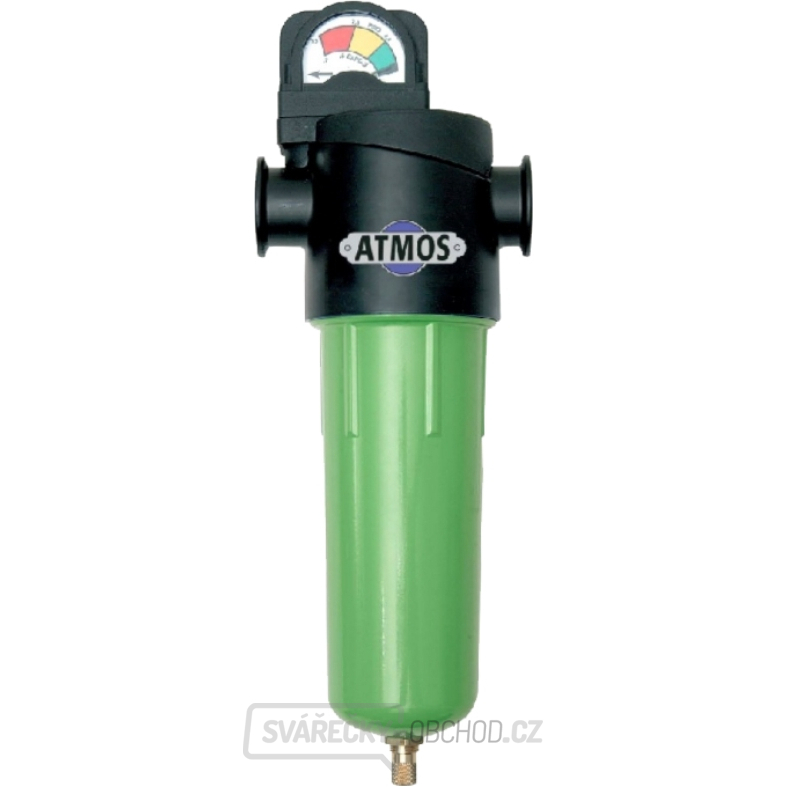

CF Filtr s odlučovačem kondenzátu Atmos NGF (F04)

Průmyslové mikrofiltry ATMOS s vložkou CF s ručním odlučováním a jejich řada mikrofiltrů NGF klade důraz na nízké provozní náklady a zárověn na co největší funkčnost výrobků a dokonalou kvalitu stlačeného vzduchu. Technologie, která je využívána, používá nejnovější materiály pro filtraci stlačeného vzduchu.

Tyto produkty je možno používat i například v lakovnách, jelikož žádný použity materiál neobsahuje žádny silikon.

Mikrofiltry této řady tak splňují náročné standardy v oblasti stlačeného vzduchu ISO 8573. Výkon filtračních elementů byl potvrzen v souladu s předpisy pro testování dle normy ISO 12500.

Unikátním způsobem Nylonová hadice rozvádí vzduch po celém povrchu filtrační vložky. Díky tomu jsou minimální tlakové ztráty bez víření. Tvar elementu Venturi-Wave™ je chráněn patentem č. 7.618.480.

Filtrační vložka je tvořena speciální textílii z mikrovláken, proto jsou tlakové ztráty mikrofiltru až o 50% nižší než u běžných mikrofiltrů.

Filtr není vybaven indikátorem diferenčního tlaku.

Druhy filtračních elementů (vložek)
  • SF - Základní filtr odstraňující tekuté a pevné látky
  • PF - Univerzální filtr k ochraně pneumaticky ovládaných strojů, motorů a válců
  • HF - Jemný filtr pro průmyslové aplikace, jako je lakování, vstřikování plastů nebo pro rozvody, jejichž součástí jsou měřící a regulační prvky
  • UF - Ultra jemný filtr pro technologie náročné na vysokou kvalitu dodávaného vzduchu vč. výroby elektroniky
  • CF - Filtr s aktivním uhlím odstraňující olejové páry. Je určen pro potravinářské a farmaceutické provozy. V oblasti medicíny je používán pro filtraci vzduchu určeného k dýchání

Životnost filtračního elementu

Výměna filtračního elementu (vložky) CF s aktivním uhlím se provádí nejpozději po tisíci hodinách provozu (vztaženo na vstupní teplotu 20 °C).

Použití

Mikrofiltr řady F04 je určen pro kompresory s dodávaným množstvím vzduchu do 85 000 litrů/hod (1 416 litrů/min). Je proto vhodný pro pístový kompresor ATMOS typ PERFECT 7,5/500.

Technické parametry:

Objemový provozní průtok: 85 m3/h
Maximální provozní tlak: 16 bar
Připojení: G 1/2'
Třída kvality ISO - pevné látky: 1
Třída kvality ISO - olej: 1
Velikost zachycených pevných látek: 0,01 µm
Účinnost zachycení částic: 99,999+ %
Obsah zbytkového oleje: méně než 0,0044 mg/m3
Max. úbytek tlaku - suchý filtr: 0,07 bar
Typ filtrační vložky: CF - filtr s aktivním uhlím
Barva filtrační vložky: černá
Hmotnost: 0,9 kg
