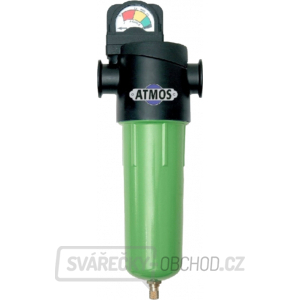

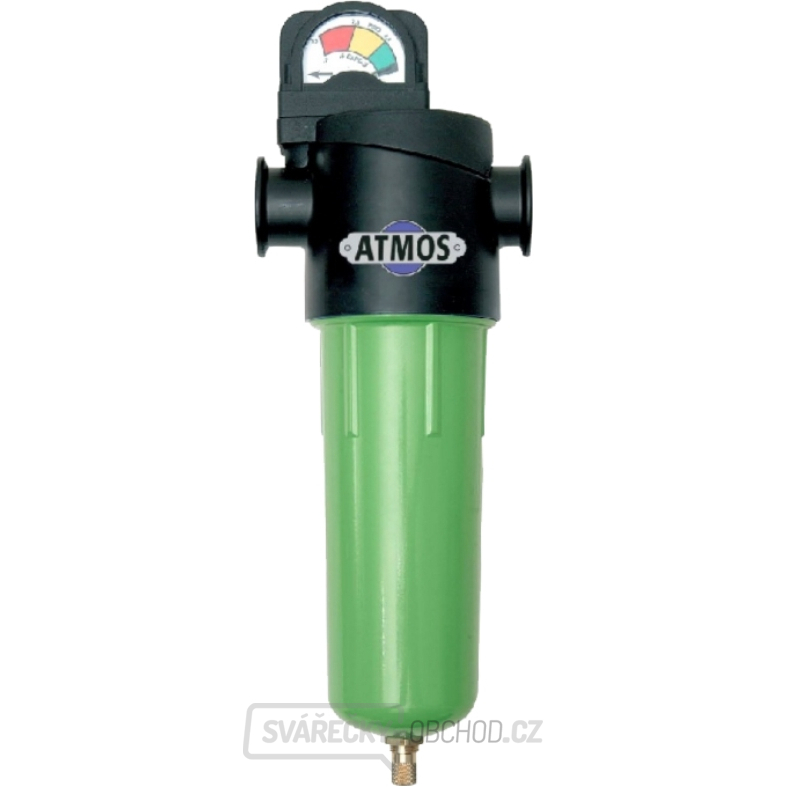

SF Filtr s odlučovačem kondenzátu Atmos NGF (F02)

Průmyslové mikrofiltry ATMOS s vložkou SF mají automatické odlučovače kondenzátů a jejich řada mikrofiltrů NGF klade důraz na nízké provozní náklady a zárověn na co největší funkčnost výrobků a dokonalou kvalitu vstalečeného vzduchu. Technologie, která je využívána, používá nejnovější materiály pro filtraci stlačeného vzduchu.

Tyto produkty je možno používat i například v lakovnách, jelikož žádný použity materiál neobsahuje žádny silikon.

Mikrofiltry této řady tak splňují náročné standardy v oblasti stlačeného vzduchu ISO 8573. Výkon filtračních elementů byl potvrzen v souladu s předpisy pro testování dle normy ISO 12500.

Unikátním způsobem Nylonová hadice rozvádí vzduch po celém povrchu filtrační vložky. Díky tomu jsou minimální tlakové ztráty bez víření. Tvar elementu Venturi-Wave™ je chráněn patentem č. 7.618.480.

Filtrační vložka je tvořena speciální textílii z mikrovláken, proto jsou tlakové ztráty mikrofiltru až o 50% nižší než u běžných mikrofiltrů.

Filtr má analogový ukazatel diferenčního tlaku, který ukazuje aktuální stav filtrační vložky.

Automatický odvaděč kondenzátu zajišťuje bezpečný odvod kondenzátu bez nutnosti obsluhy.

Druhy filtračních elementů (vložek)

  • SF - Základní filtr odstraňující tekuté a pevné látky
  • PF - Univerzální filtr k ochraně pneumaticky ovládaných strojů, motorů a válců
  • HF - Jemný filtr pro průmyslové aplikace, jako je lakování, vstřikování plastů nebo pro rozvody, jejichž součástí jsou měřící a regulační prvky
  • UF - Ultra jemný filtr pro technologie náročné na vysokou kvalitu dodávaného vzduchu vč. výroby elektroniky
  • CF - Filtr s aktivním uhlím odstraňující olejové páry. Je určen pro potravinářské a farmaceutické provozy. V oblasti medicíny je používán pro filtraci vzduchu určeného k dýchání

Životnost filtračního elementu

Výměna filtračního elementu (vložky) SF se provádí po dvanácti měsících nebo při dosažení diferenčního tlaku ve výši 400 mbar.

Použití

Mikrofiltr řady F02 je určen pro kompresory s dodávaným množstvím vzduchu do 34 000 litrů/hod (566 litrů/min). Je proto vhodný pro všechny typy pístových kompresorů ATMOS řady PERFECT 1,1/50 až PERFECT 3/270.

Technické parametry:

Objemový provozní průtok: 34 m3/h
Maximální provozní tlak: 16 bar
Připojení: G 1/4'
Třída kvality ISO - pevné látky: 3
Třída kvality ISO - olej: 5
Velikost zachycených pevných látek: 3 µm
Obsah zbytkového oleje: 5 mg/m3
Max. úbytek tlaku - suchý filtr: 0,06 bar
Max. úbytek tlaku - smáčený filtr: 0,07 bar
Typ filtrační vložky: SF - základní filtr
Barva filtrační vložky: červená
Hmotnost: 0,8 kg
