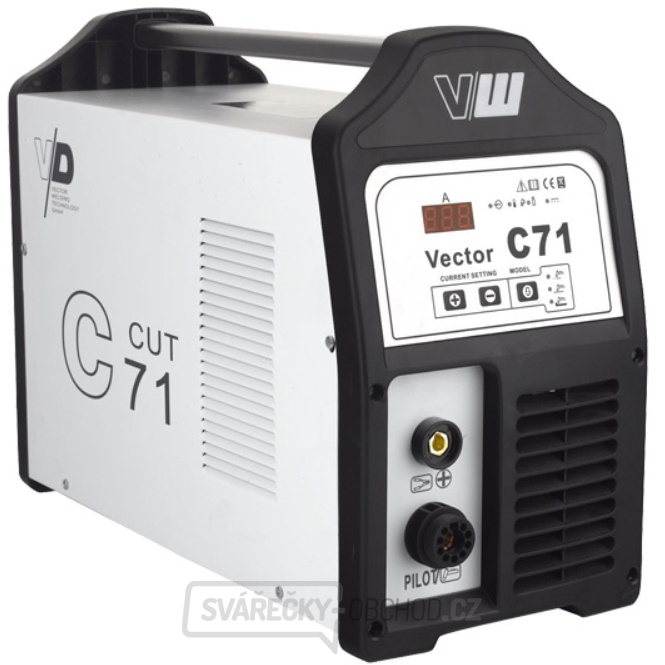

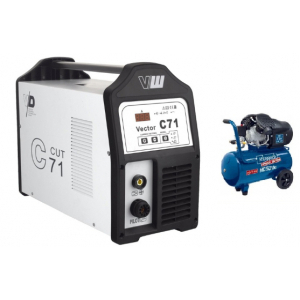

VECTOR DIGITAL C71 PLASMA + Hořák + Příslušenství

Třífázová plazmová řezačka VECTOR DIGITAL C71 s digitálním řízením vhodná pro kovovýroby a zámečnictví.

Produktivní řez:
  • Ocel - 20 mm
Maximální řez:
  • Ocel - 25 mm
  • Nerez - 20 mm
  • Hliník - 15 mm
Dělící řez:
  • Ocel - 32 mm

Vlastnosti:
Digitálně řízený svařovací zdroj. Třífázové napájení. Výkonová technologie IGBT od INFINEON.

  • Plně digitální profesionální zdroj.
  • Invertorová technologie IGBT Infineon (koncern Siemens).
  • Řezací proud 20 - 70 A (nastavení po kroku 1 A).
  • Vhodný pro mobilní použití.
  • Jednoduché nastavení řezacího proudu tlačítky PLUS (+) a MÍNUS (-).
  • Velmi přesný a stabilní oblouk.
  • Malá šiřka řezu.
  • Minimální tepelné ovlivněná zóna v okolí řezu.
  • Řezání elektricky vodivých materiálů.
  • Nízké provozní náklady.
  • Kompaktní rozměry a nízká hmotnost (vzhledem k poskytovaném výkonu).
Vybavení:
Pilotní oblouk pro snadné zapálení. Tepelná ochrana proti přehřátí zdroje.
  • Pneu-mechanické zapalování pilotního oblouku => možné použití na CNC.
  • Digitální displej zobrazující hodnotu řezacího proudu.
  • Indikace zapnutí a aktivního pilotního oblouku.
  • Pilotní oblouk pro zapálení řezacího oblouku.
  • Pracovní módy:
    • GRID CUTTING - řezání sítí
    • NORMAL CUTTING - standardní řezání
  • Ochranné funkce:
    • E1: Tepelná ochrana proti přehřátí (indikace pomocí LED).
    • E2: Kontrola minimálního tlaku (ochrana proti zničení hořáku, minimální tlak 4 bar).
    • E2: Kontrola sestavení hořáku (proti poranění při výměně dílů).
  • Připojení tlakového vzduchu pomocí rychlospojky.
  • Centrální EURO koncovka připojení řezacího hořáku.

Rozsah dodávky:

Řezací zdroj VECTOR DIGITAL C71
Řezací kabely

Plazmový řezací hořák PT-80 6 m
Zemnící kabel 3 m 10-25 s gumovým plášťěm

Příslušenství Odlučovač vody s regulátorem tlaku a manometrem
Vzduchová hadice 3 m s rychlospojkou

Technické parametry:

Vstupní napětí 50/60 Hz: 3x400 (+/-15%) V
Jištění: 16 A
Napětí na prázdno: 260 V - 330 V
Rozsah řezacího proudu: 20 - 70 A
Zatěžovatel 100% (při 40°C) (?): 50 A
Zatěžovatel 60% (při 40°C) (?): 70 A
Zatěžovatel 100% (?): 70 A
Produktivní řez - ocel: 20 mm
Maximální řez - ocel: 25 mm
Maximální řez - nerez: 20 mm
Maximální řez - hliník: 15 mm
Dělící řez - ocel: 32 mm
Tlak vzduchu: 5 bar
Odběr vzduchu: 160 l/min
Zapalování plazma oblouku: pneu-mechanické
Pilotní oblouk: ANO
Krytí: IP 23S
Rozměry DxŠxV: 520x225x390 mm
Hmotnost: 18 kg
