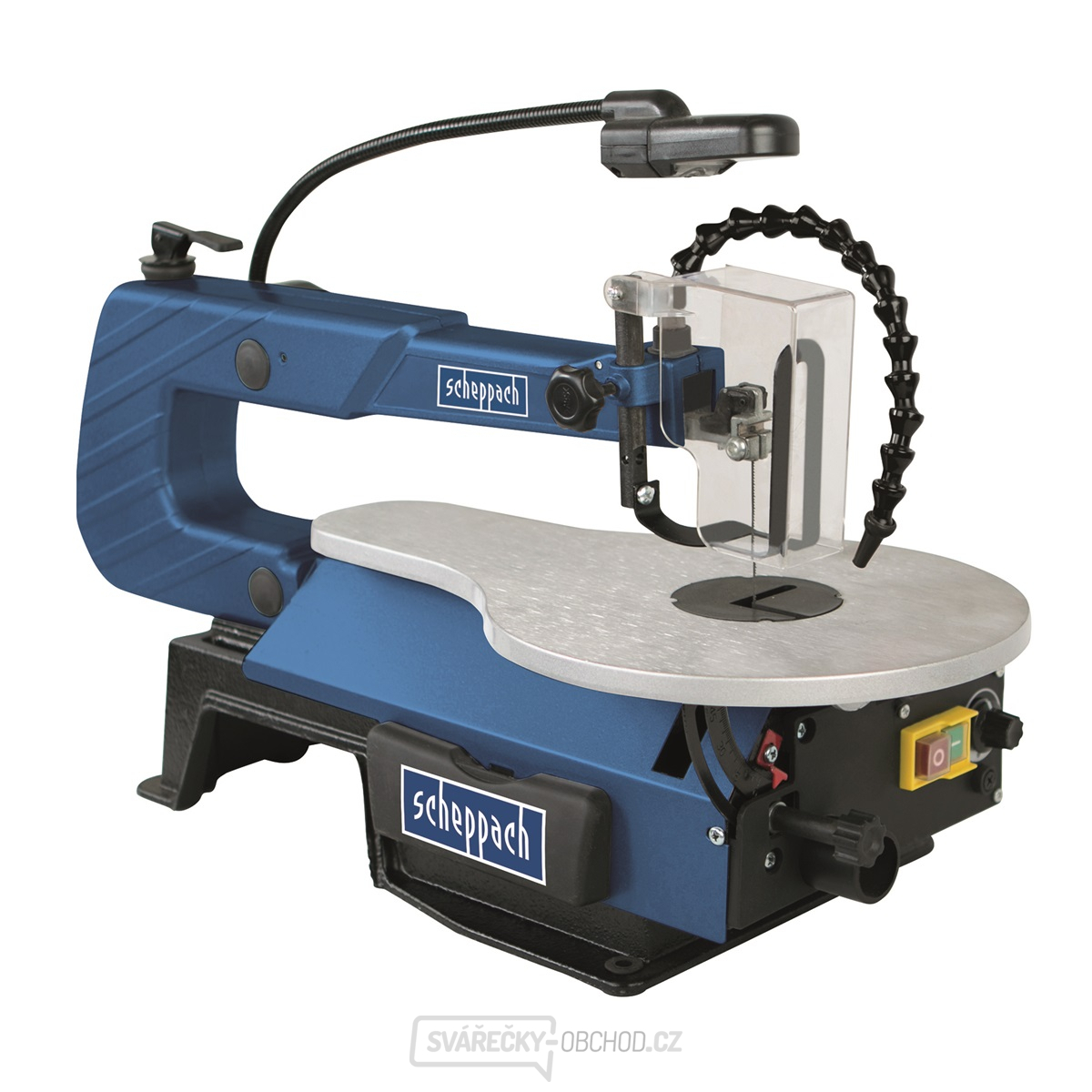

Lupínková pila Scheppach SD 1600 V
Lupínková pila Scheppach SD 1600 V je stolní lupínková pila určená pro přesné vyřezávání křivek, vnitřních otvorů a drobných tvarů ve dřevě, překližce, plastu a podle použitého listu také v dalších vhodných materiálech. Úzký pilový list a vyložení ramene 406 mm dávají obsluze výrazně větší volnost než běžná přímočará pila. Model SD 1600 V je vhodný pro modelářství, výrobu dekorací, intarzie, puzzle, šablony i jemnou dílenskou práci.
Nejdůležitější není jen hodnota 120 W, ale souhra tuhosti ramene, správného napnutí listu, volby ozubení a nastavení rychlosti 500–1 700 min⁻¹. Jemnější list usnadní malé poloměry, vyžaduje však pomalejší a citlivější posuv. Silnější list lépe drží směr v rovném řezu. Maximální výška řezu 57 mm je konstrukční limit; u tvrdého nebo silného materiálu je rozumné ponechat rezervu.
Hlavní přednosti a využití

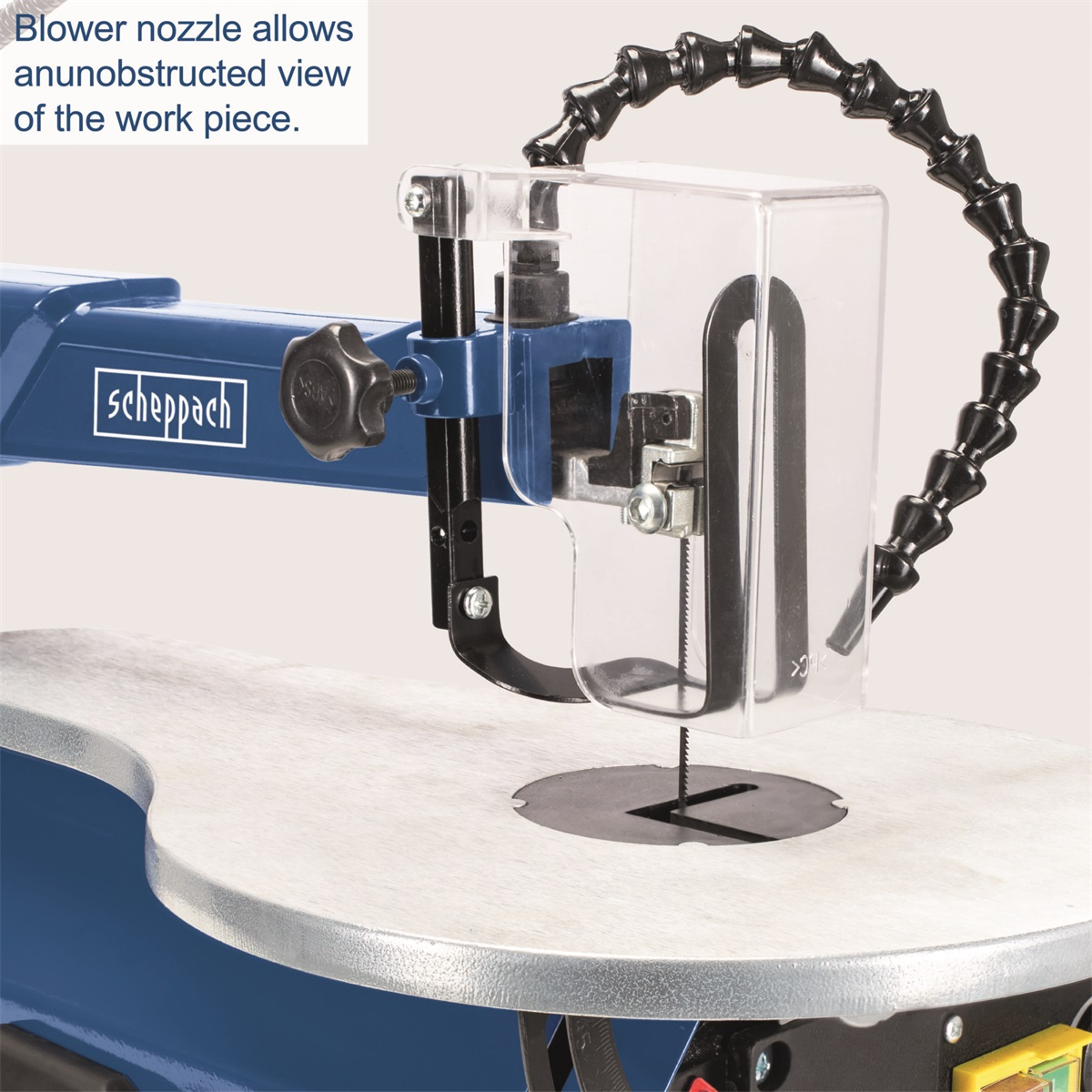

Výbava zahrnuje plynulá regulace zdvihů, ofuk, odsávání a upnutí pilových listů s kolíky i bez kolíků. Regulace zdvihů pomáhá přizpůsobit chod materiálu a zvolenému listu. Ofuk udržuje rysku lépe viditelnou, odsávání snižuje množství prachu v okolí řezu a osvětlení usnadňuje práci s drobnými obrysy. Naklápění umožní vytvářet šikmé hrany, ale před sériovým řezáním je vhodné úhel ověřit zkušebním řezem a přesným úhelníkem.
- Vyložení ramene: 406 mm pro práci s rozměrnějším obrobkem.
- Řezná kapacita: 57 mm při 90°.
- Pilový list: 127 mm; před nákupem náhradních listů ověřte způsob upnutí.
- Pracovní plocha: 415 × 255 mm, naklopení 0–45°.
- Stav produktu: aktuálně veden jako dostupný.
Jak dosáhnout čistého a přesného řezu
Obrobek veďte oběma rukama naplocho po stole a netlačte jej do listu násilím. List řeže vlastním tempem; nadměrný posuv jej vychyluje dozadu a pod materiálem může vzniknout jiný poloměr než na horní straně. U ostrých vnitřních rohů je lepší řez přerušit, obrobek pootočit nebo vytvořit pomocný nájezd. Vnitřní výřezy se provádějí po předvrtání otvoru a protažení vhodného bezkolíkového listu, pokud jej upínání stroje podporuje.
Počet zubů volte podle tloušťky materiálu tak, aby v řezu pracovaly současně alespoň dva až tři zuby. Příliš hrubý list tenkou překližku zachytává a třepí, příliš jemný list se v silném materiálu přehřívá a zanáší. Napnutí kontrolujte vždy při vypnutém a odpojeném stroji. List má být stabilní, ale nesmí být přepnutý. Po výměně nejprve krátce spusťte pilu bez obrobku a sledujte chod.
Bezpečnost a příprava pracoviště
Pilu připevněte k pevné a rovné pracovní desce, protože vibrace zhoršují kvalitu řezu i životnost listu. Ochranný přítlak nastavte těsně nad materiál, zkontrolujte kryty a odstraňte volné předměty z okolí ramene. Používejte ochranné brýle, vhodné odsávání a podle materiálu ochranu dýchacích cest. Prsty držte mimo přímý směr listu a malé díly veďte pomocí přípravku.
Před seřizováním, výměnou listu, čištěním nebo odstraňováním zaklíněného dílu vždy odpojte napájení. Údaje v popisu nenahrazují návod. U starších či nedostupných modelů je nutné před opětovným prodejem potvrdit aktuální elektrickou variantu, obsah dodávky a dostupnost náhradních listů.
Technické parametry
| Objednací číslo | 5901403903 |
|---|---|
| Napájení | 230 V / 50 Hz |
| Příkon / výkon | 120 W |
| Počet zdvihů | 500–1 700 min⁻¹ |
| Délka pilového listu | 127 mm |
| Výška zdvihu | 15 mm |
| Vyložení ramene | 406 mm |
| Max. výška řezu při 90° | 57 mm |
| Max. výška řezu při 45° | neuvedeno |
| Rozměry pracovního stolu | 415 × 255 mm |
| Naklopení stolu / ramene | 0–45° |
| Přípojka odsávání | 35 mm |
| Hmotnost netto | neuvedeno |
| Hmotnost brutto | neuvedeno |
| Hmotnost – typ neuveden | 12,7 kg |
| Rozměry stroje | 630 × 295 × 370 mm |
| Rozměry balení | neuvedeno |
Parametry byly porovnány pro přesný model a variantu. Nerozlišená hmotnost není automaticky přenášena do filtru Hmotnost. Rozměry balení se neodvozují z rozměrů stroje a při absenci logistického údaje zůstávají neuvedené.
Obsah dodávky a vhodný uživatel
Podle dostupných podkladů dodávka obsahuje: pilové listy a montážní příslušenství podle aktuální dodávky. Obsah se může lišit podle výrobní série nebo distributora, proto jej před zveřejněním porovnejte s aktuální skladovou kartou. Model dává smysl uživatelům, kteří potřebují kontrolované tvarové řezy a jsou připraveni věnovat čas správnému výběru listu a nastavení stroje. Pro rychlé dělení dlouhých desek je vhodnější kotoučová nebo pásová pila.
Další výkonové a výbavové varianty najdete v kategorii lupínkové pily. Prohlédnout lze také další stroje značky Scheppach. Samostatný ověřený poradenský článek pro výběr lupínkové pily zatím není na webu dostupný; po jeho zveřejnění je vhodné odkaz doplnit právě zde.
Časté dotazy
Jaký pilový list je pro SD 1600 V vhodný?
Výrobní podklad uvádí délku 127 mm. Kromě délky ověřte kolíkové či bezkolíkové upnutí, šířku, tloušťku a počet zubů podle materiálu a poloměru řezu.
Lze na pile dělat vnitřní výřezy?
Ano, obvykle po předvrtání otvoru a protažení listu obrobkem. Nejsnazší je to u stroje podporujícího bezkolíkové listy; přesný postup vždy stanoví návod.
Proč se řez pod materiálem odchyluje?
Nejčastější příčinou je rychlý posuv, tupý nebo nesprávně napnutý list či příliš malý list pro tloušťku materiálu. Snižte tlak a proveďte zkoušku na odřezku.
Má se jediná uvedená hmotnost použít jako netto?
Ne. Pokud zdroj výslovně nerozlišuje netto a brutto, hodnota zůstává označená jako typ neuveden a do parametrického filtru se přenese až po ověření.

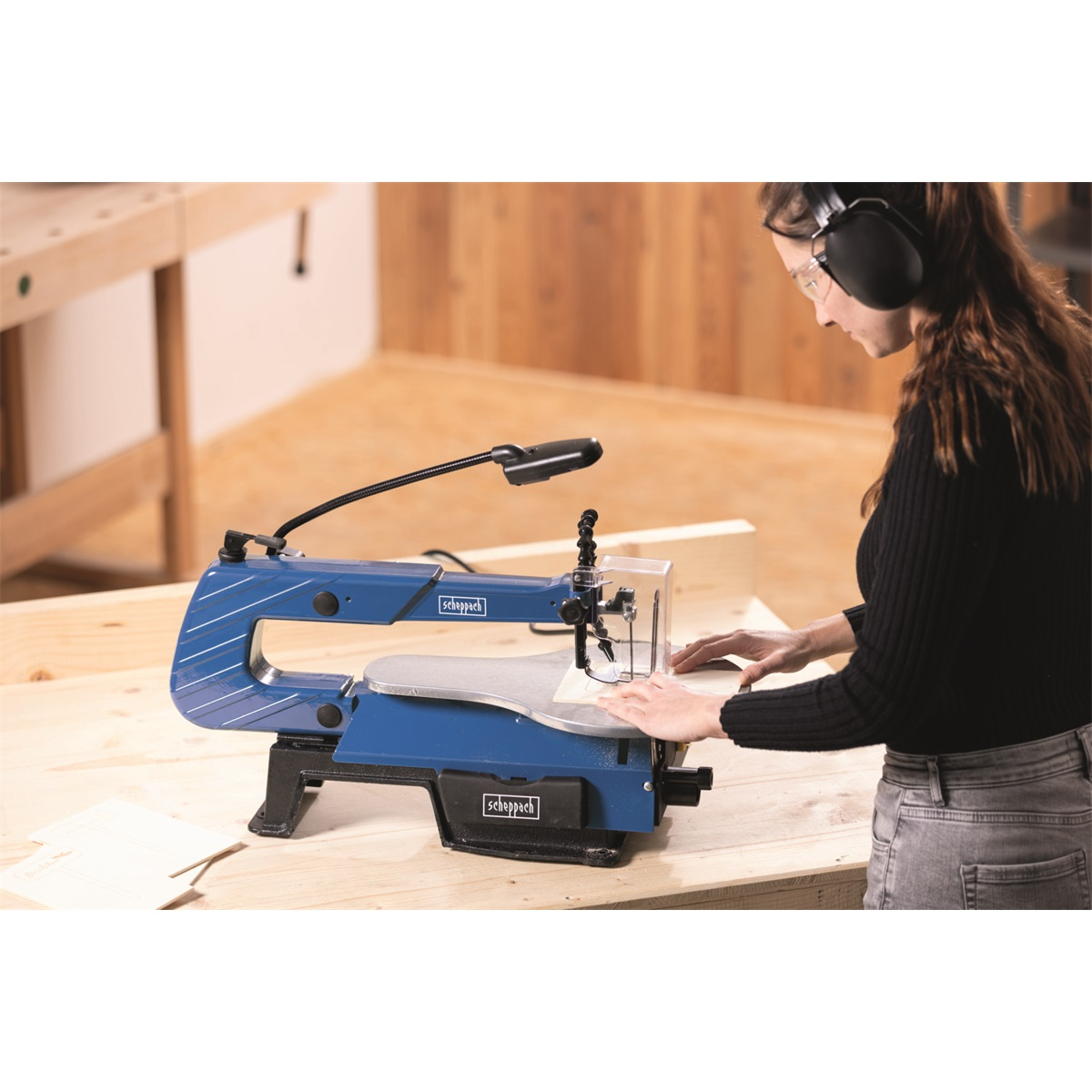

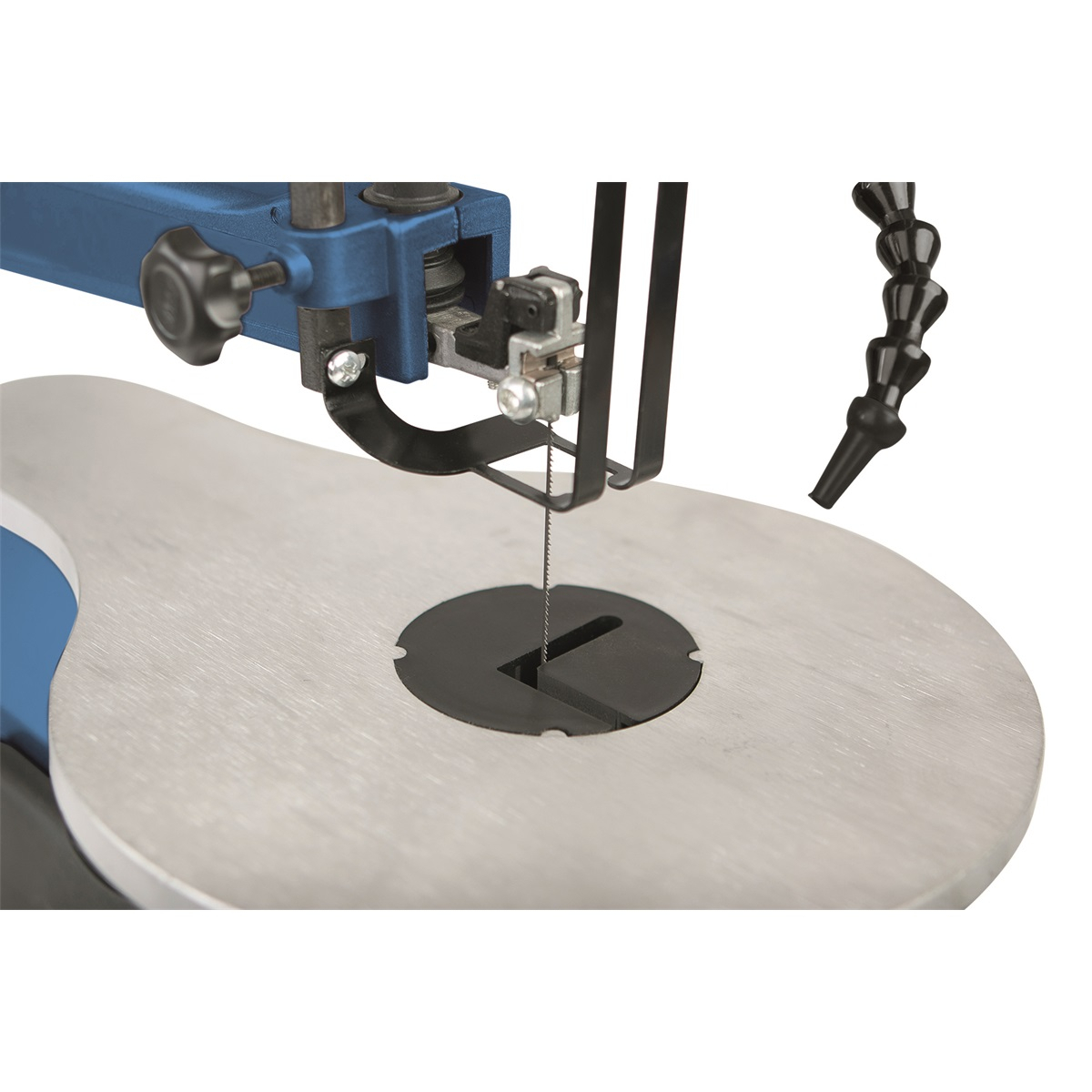

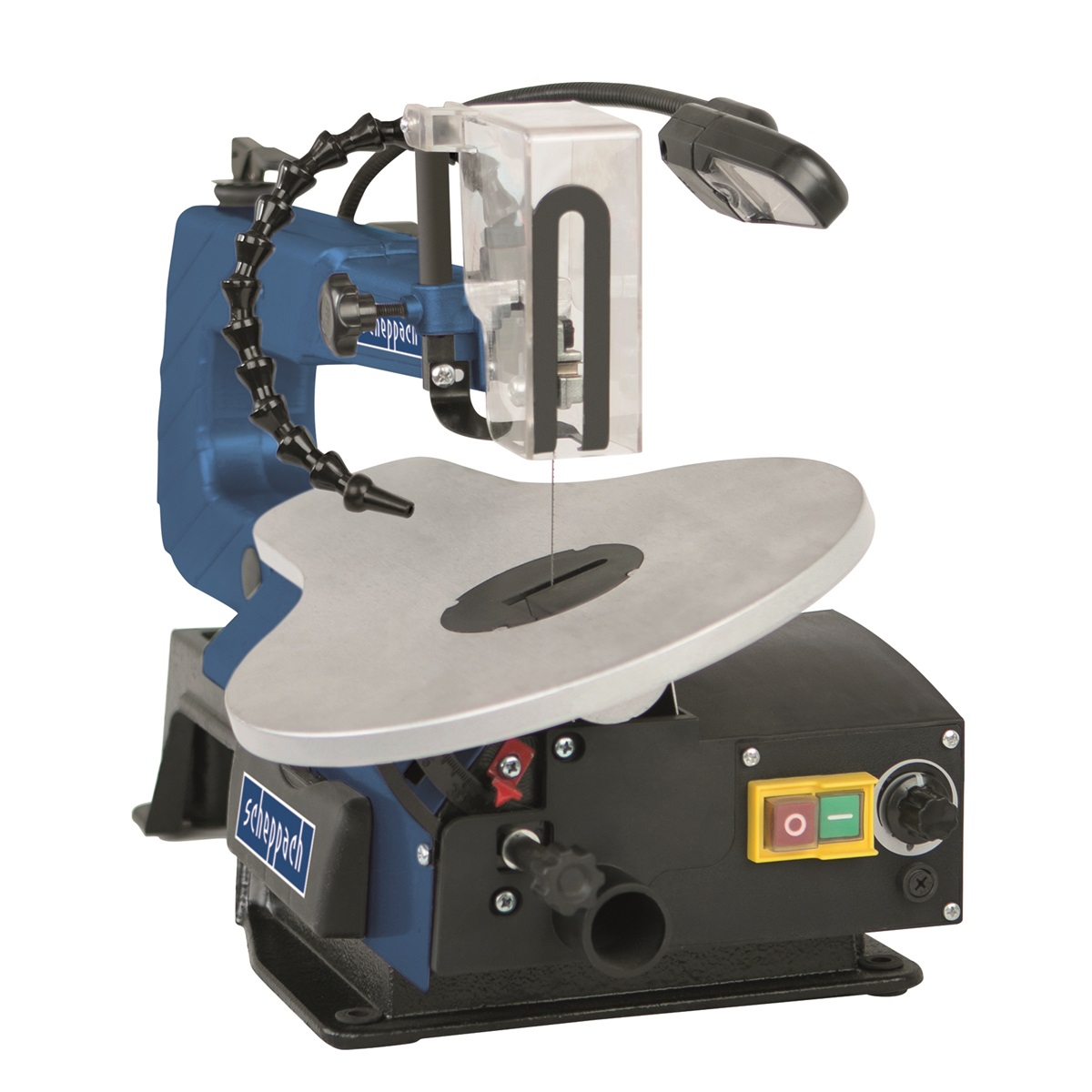

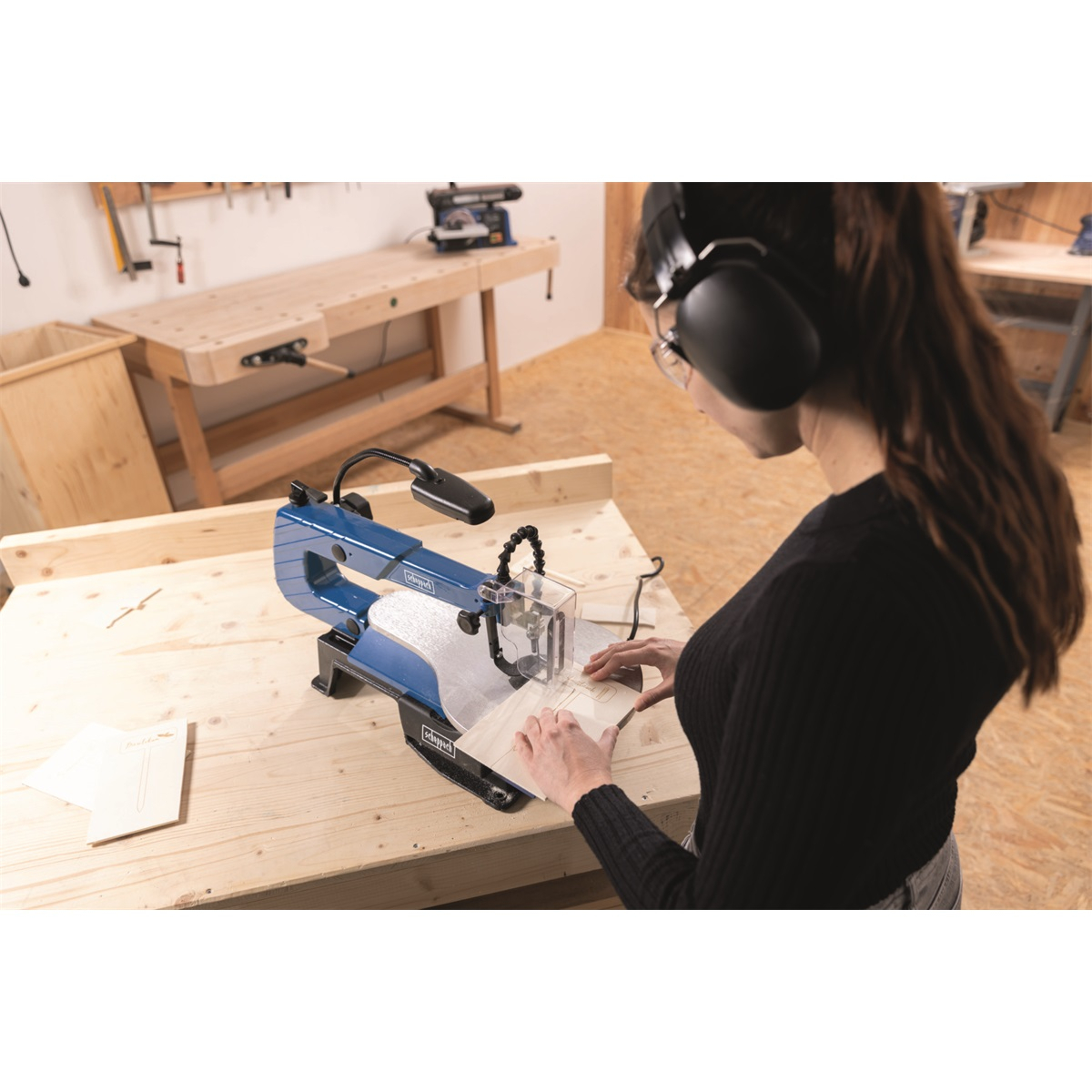

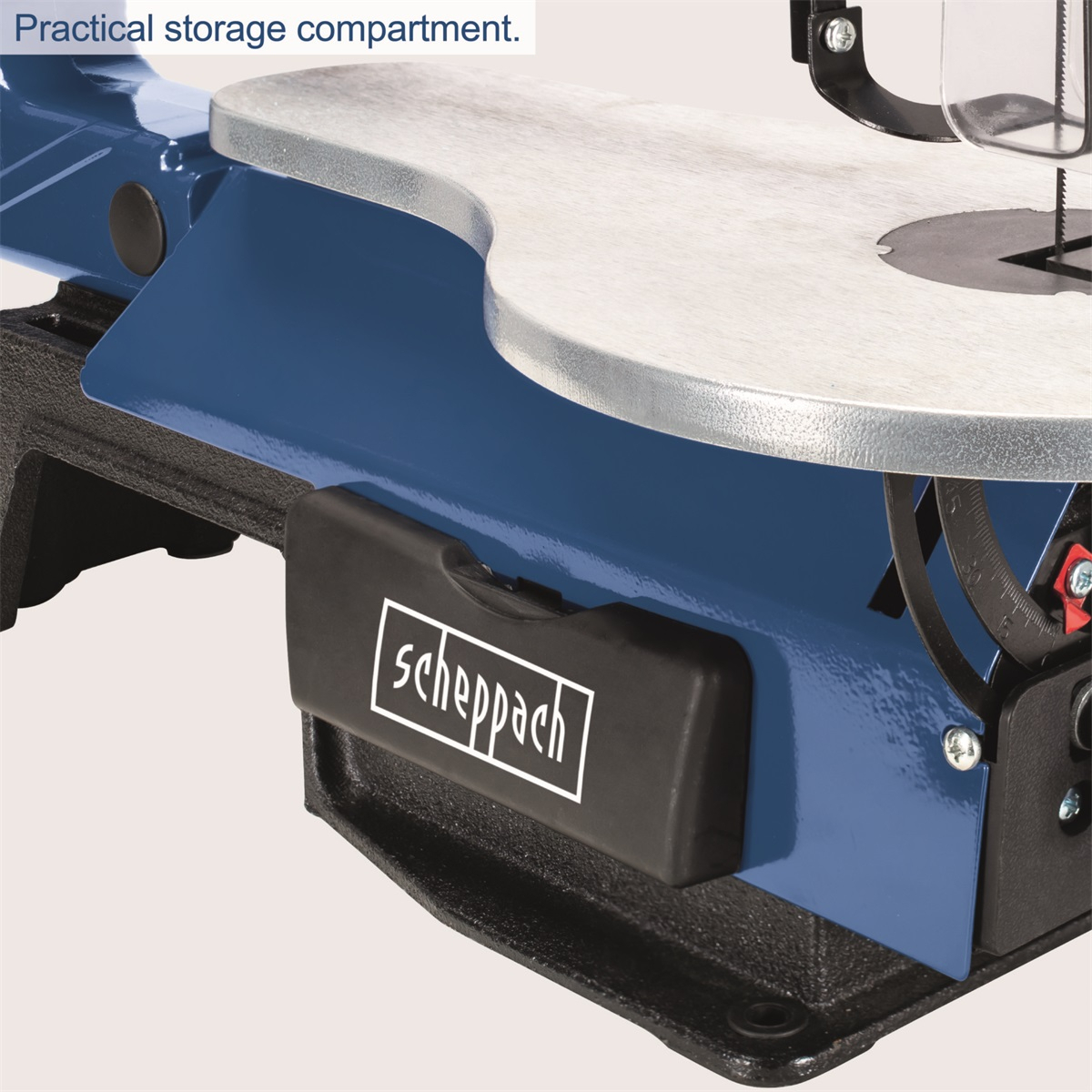

Další fotografie produktu
Video přesného modelu
Video z kanálu Sawdust and splinters se vztahuje k modelu SD 1600 V. Pro seřízení a bezpečnost jsou vždy rozhodující návod a štítek konkrétního stroje.
