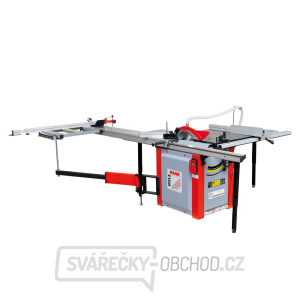

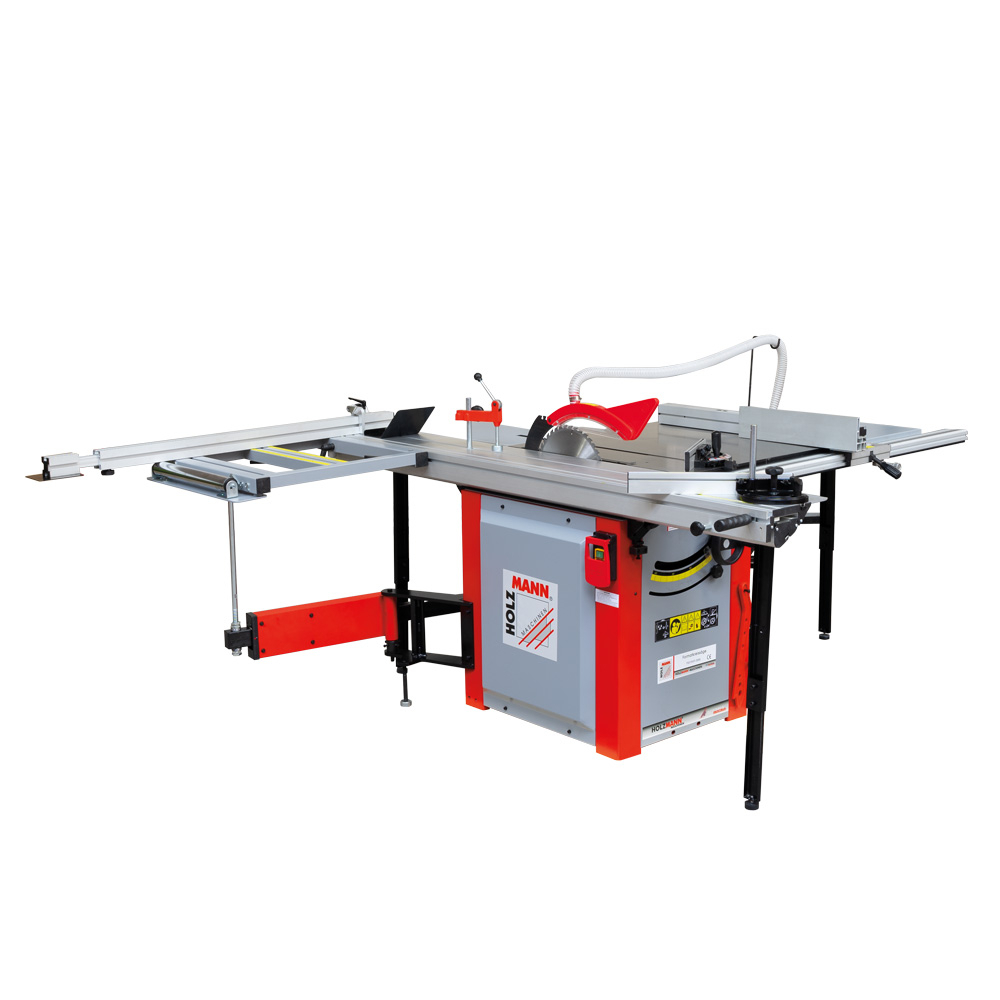

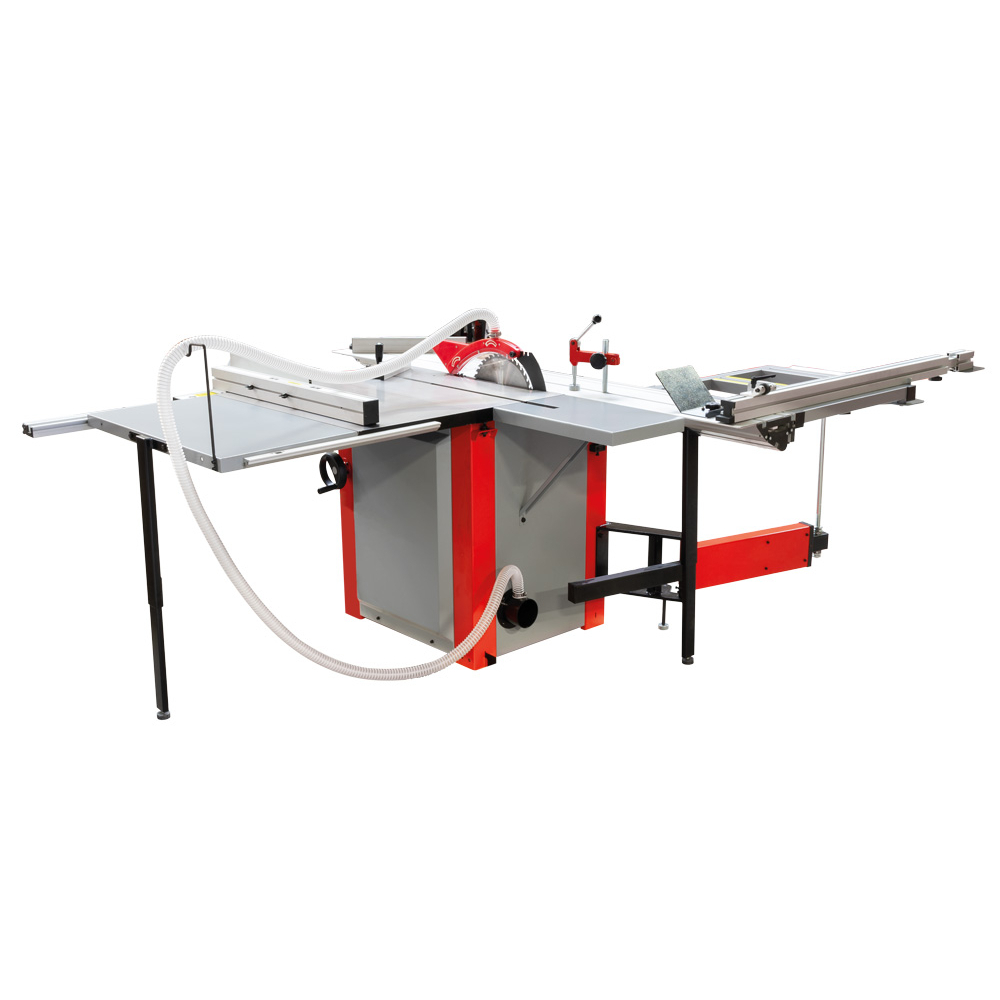

Formátovací pila Holzmann TS315VF2000 400V je třífázová formátovací pila s předřezem, dvoumetrovým vozíkem a širokým podélným rozsahem. Model je určený pro přesné příčné, podélné a úhlové dělení dřeva i deskových materiálů; jeho skutečný přínos spočívá v tom, že obrobek vede po definované dráze a obsluha může opakovat nastavení s menšími odchylkami než u běžné stolní pily. Varianta je jednoznačně určena označením TS315VF2000 400V, kódem TS315VF2000_400V a napájením 400 V / 50 Hz.
Při výběru formátovací pily nestačí sledovat jen příkon. Důležitá je délka vozíku, šířka řezu u pravítka, výška prořezu, velikost podpěrné plochy a prostor, který stroj potřebuje při plném vysunutí. U tohoto modelu vychází formátovací část na 2 000 × 270 mm, řezná kapacita je 1 900 mm délka; 1 250 mm šířka a hlavní kotouč má specifikaci 315 × 30 mm. Tyto údaje byly porovnány s výrobním podkladem přesného modelu; případné rozpory starších dat jsou uvedeny v samostatném kontrolním listu.
Stroj dává nejlepší výsledky tehdy, když je správně ustavený, vozík běží rovnoběžně s rovinou kotouče a dorazy jsou po montáži zkalibrované zkušebním řezem. Před objednáním je vhodné ověřit průjezdovou cestu, elektrickou přípojku a výkon odsávání. Rozměry balení jsou 910 × 741 × 1 047 mm.
Proč zvolit právě TS315VF2000 400V
- Samostatný předřez pomáhá chránit dekorativní povrchy. V praxi to pomáhá udržet plynulý pracovní postup a omezit dodatečné zarovnávání hran.
- Tuhá konstrukce podporuje opakovatelné nastavení dorazů. V praxi to pomáhá udržet plynulý pracovní postup a omezit dodatečné zarovnávání hran.
- 400V varianta je připravena pro běžný truhlářský provoz. V praxi to pomáhá udržet plynulý pracovní postup a omezit dodatečné zarovnávání hran.
- Přehledně ověřené parametry. Tabulka vychází z výrobního zdroje přesného modelu a nerozmělní rozdíl mezi variantami 230 V a 400 V.
Přesné formátování, podélné řezy a práce s deskou

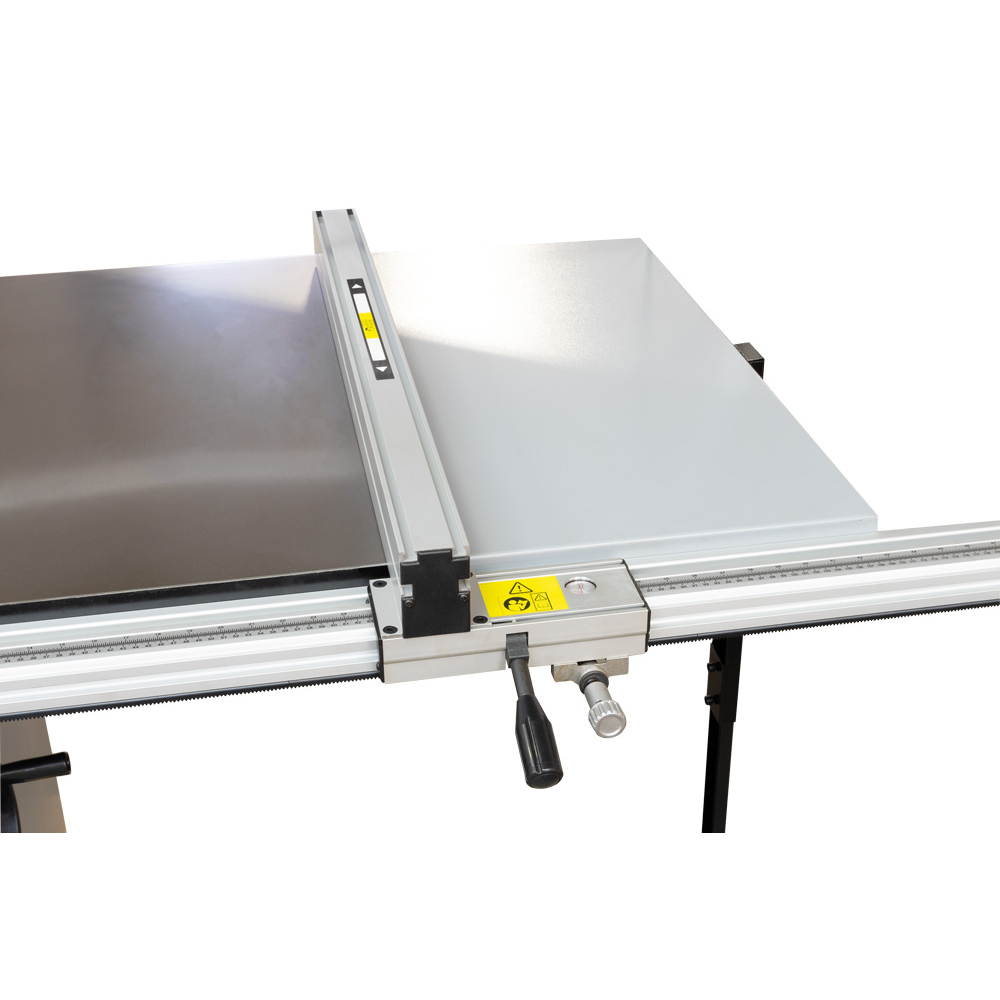

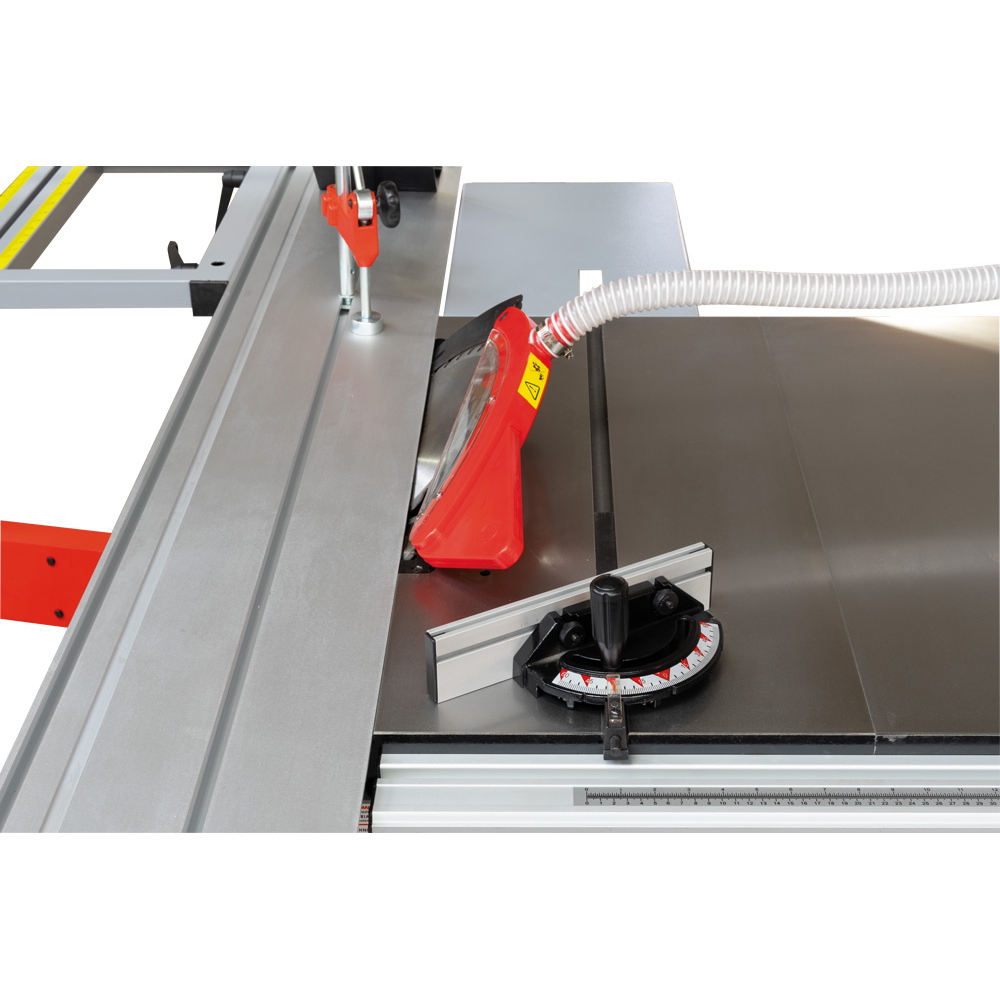

Formátovací vozík vede materiál při příčném řezu a sámování, zatímco podélný doraz slouží pro opakované pásy a hranoly. U rozměrných desek je zásadní rozložit hmotnost na hlavní stůl a výložník, nevytvářet boční tlak na kotouč a materiál před řezem očistit od kovových částí. Kapacita 100 mm při 90° a 80 mm při 45° určuje, jak silný dílec lze zpracovat při kolmém a šikmém nastavení.

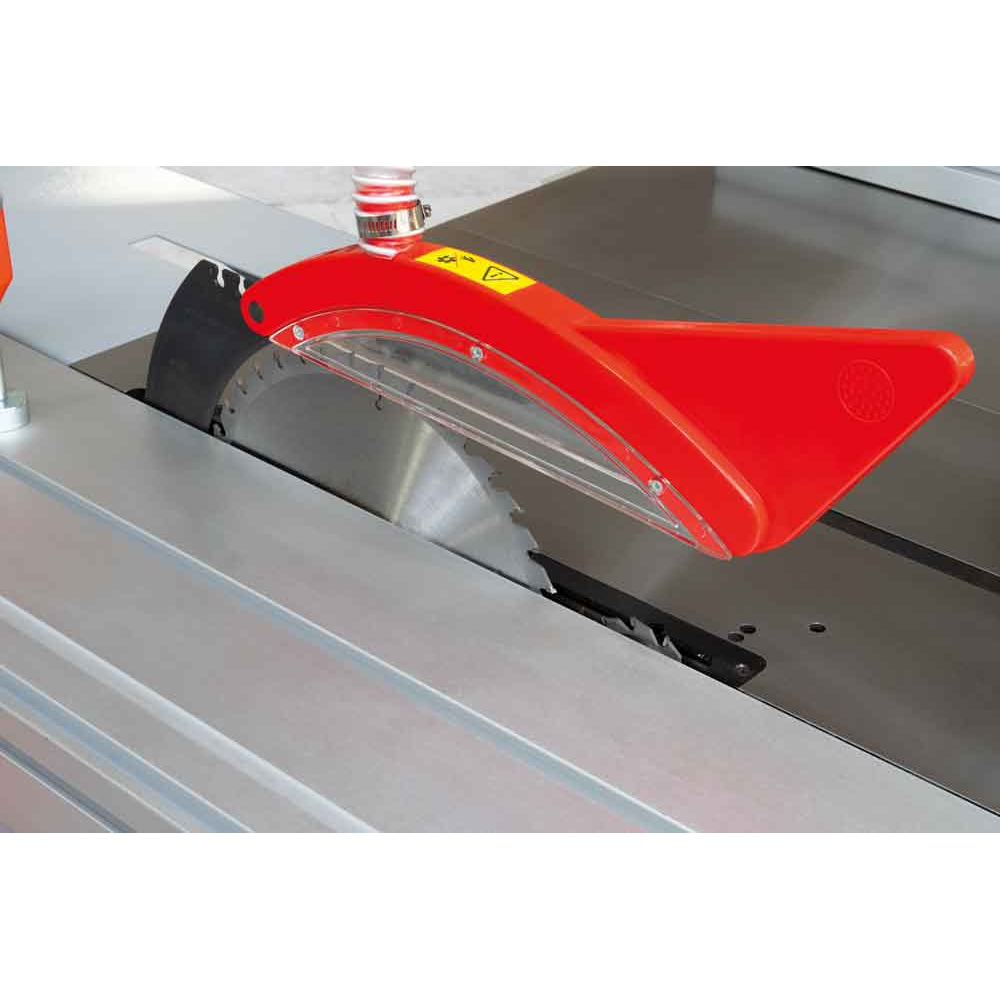

Hlavní kotouč pracuje rychlostí 4 000 min⁻¹. Volba počtu zubů a geometrie musí odpovídat materiálu: jiný kotouč se hodí pro rychlé podélné dělení masivu, jiný pro pohledový řez lamina nebo dýhované desky. Předřezová jednotka (90 mm; 5 800 min⁻¹) nejprve naruší spodní dekorativní vrstvu a hlavní kotouč potom dokončí řez s menším rizikem vytržení.
Stabilita, nastavení a odsávání
Pracovní stůl má provedení 800 × 820 mm a pracovní výšku 870 mm. Po sestavení je nutné zkontrolovat rovinu stolů, vůli vozíku, kolmost příčného dorazu a souběžnost podélného pravítka. Pro opakovatelné díly doporučujeme provést zkušební řez, změřit úhlopříčky a teprve potom nastavit dorazovou stupnici. Toto krátké seřízení je důležitější než pouhé spoléhání na polohu ukazatele z přepravy.
Odsávání je řešeno jako 100 mm. Správný průtok zlepšuje viditelnost řezu, snižuje množství pilin v mechanismu a přispívá ke stabilnějšímu chodu vozíku. Hadice má být co nejkratší, bez zbytečných ostrých ohybů a s průřezem odpovídajícím hrdlu. Odsávání nenahrazuje ochranný kryt, rozvírací klín ani osobní ochranné prostředky.
Co je součástí dodávky

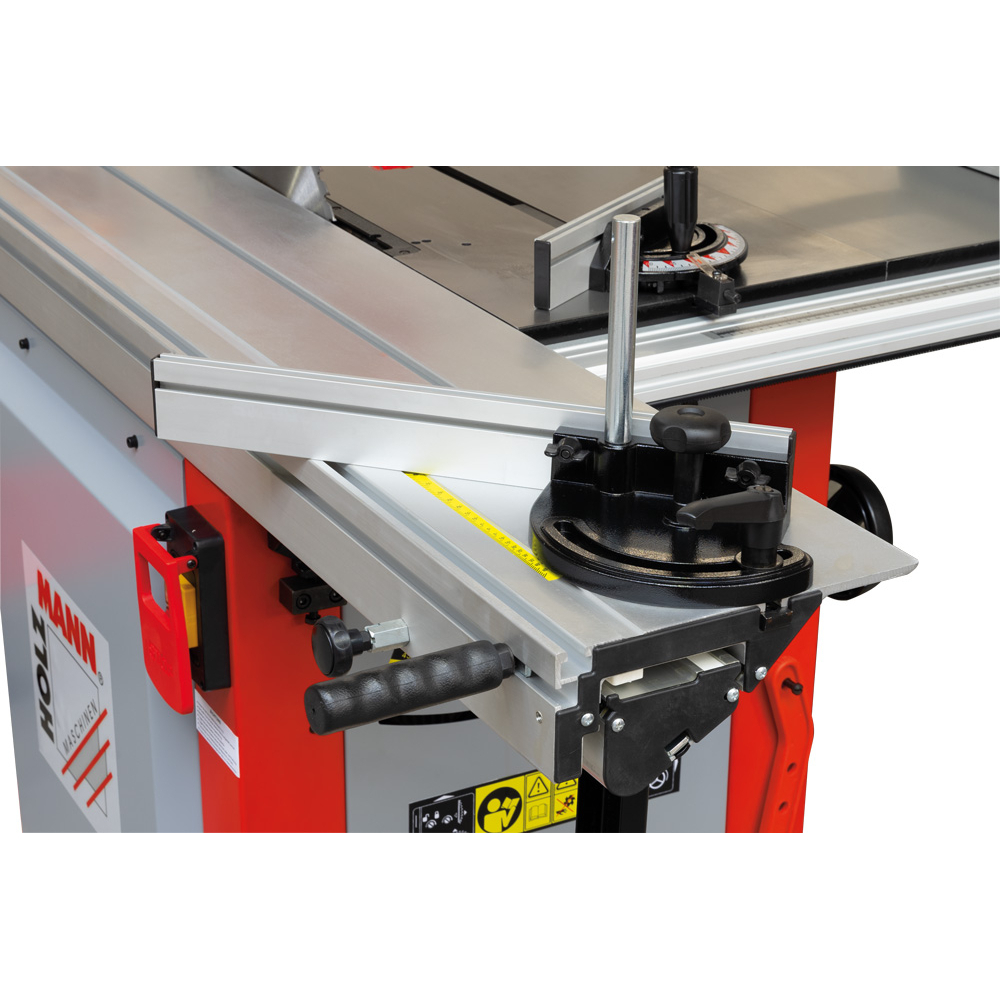

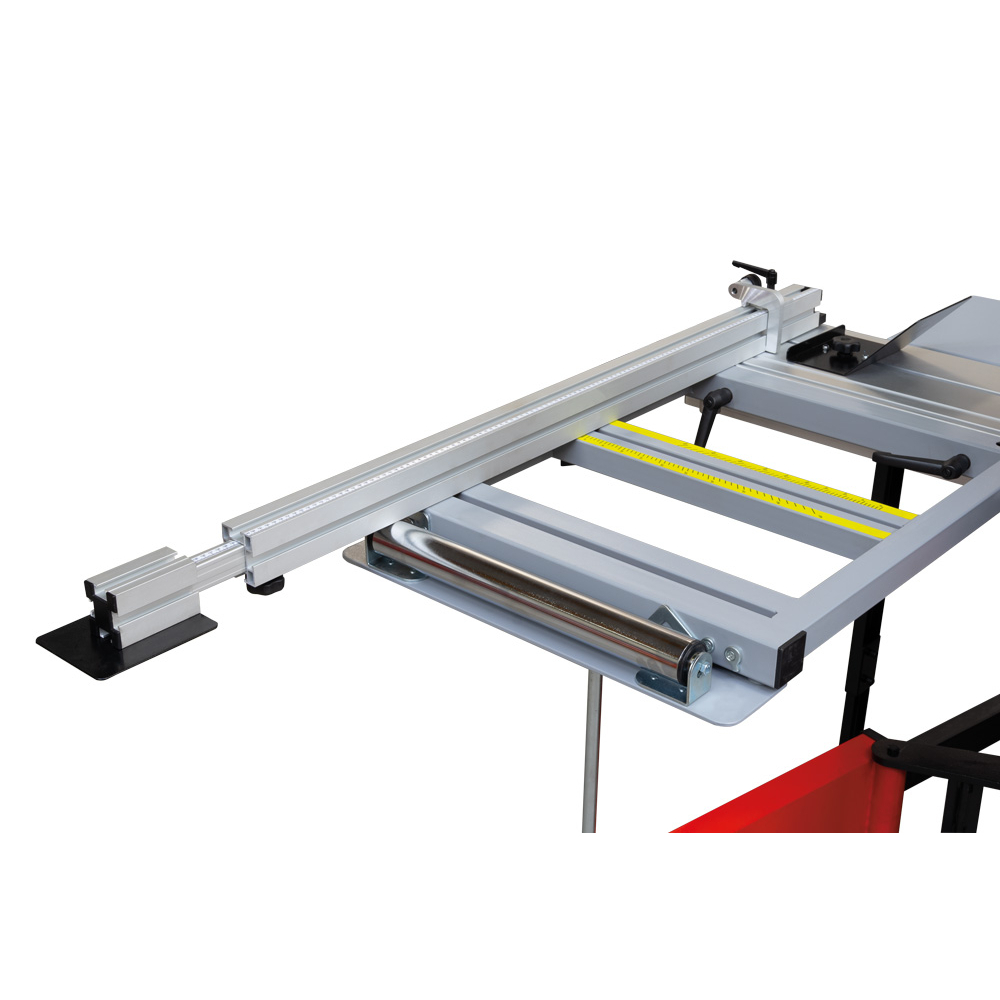

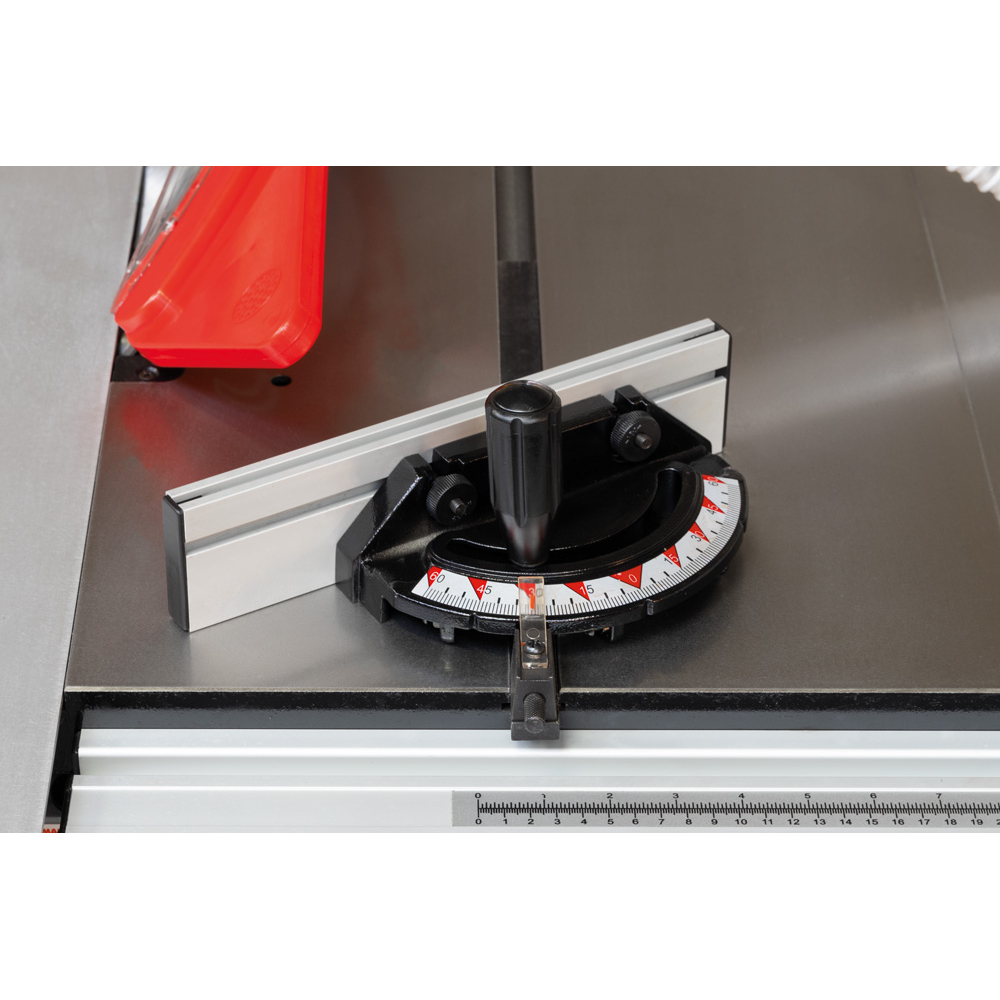

Standardní sestava zahrnuje hlavní a předřezový kotouč, výložník, rozšíření a prodloužení stolu, podélný, úhlový a teleskopický doraz. Před převzetím a montáží doporučujeme porovnat dodací list s aktuálním rozsahem výrobce, protože příslušenství se může podle výrobní série nebo obchodního balení měnit. Spotřební nástroje vždy vybírejte podle průměru, upínacího otvoru, maximálních dovolených otáček a směru otáčení.
Technické parametry
| Napájení | 400 V / 50 Hz |
|---|---|
| Výkon motoru | S1 3 000 W; S6 4 000 W |
| Hlavní pilový kotouč | 315 × 30 mm |
| Otáčky hlavního kotouče | 4 000 min⁻¹ |
| Předřez | 90 mm; 5 800 min⁻¹ |
| Max. prořez 90° | 100 mm |
| Max. prořez 45° | 80 mm |
| Formátovací vozík / pojezd | 2 000 × 270 mm |
| Řezná kapacita / pravítko | 1 900 mm délka; 1 250 mm šířka |
| Pracovní stůl | 800 × 820 mm |
| Pracovní výška | 870 mm |
| Odsávání | 100 mm |
| Hmotnost netto | 263 kg |
| Hmotnost brutto | 295,5 kg |
| Rozměry balení (D × Š × V) | 910 × 741 × 1 047 mm |
| EAN | 9120039900476 |
Pro koho je pila vhodná
Formátovací pila Holzmann TS315VF2000 400V je vhodná pro uživatele, kteří znají rozměry svých typických dílců a chtějí přesnější vedení než u základní stolní pily. Před nákupem porovnejte nejdelší řez s délkou vozíku, nejširší podélný řez s dosahem pravítka a výšku materiálu s prořezem při požadovaném úhlu. Zohledněte také prostor pro obsluhu před strojem, za strojem a na straně výložníku; katalogový půdorys samotného těla není totéž jako bezpečný pracovní prostor.
Při práci používejte ochranu zraku a sluchu, vhodné odsávání a posouvače. Obrobek veďte plynule bez násilného tlačení, ruce držte mimo řeznou dráhu a před změnou kotouče nebo seřízením odpojte stroj od napájení. U třífázových variant musí odborně způsobilá osoba po zapojení ověřit správný směr otáčení.
Další velikostní a výkonové varianty najdete v kategorii formátovací pily. Prohlédnout si můžete také další stroje značky Holzmann. Praktická kritéria výběru, rozdíly mezi základními a profesionálními stroji i doporučení k prostoru v dílně shrnuje poradenský článek Jak vybrat formátovací pilu.
Časté dotazy
Je TS315VF2000 400V vhodná na lamino?
Ano, pokud je použitý správný ostrý kotouč, přesně seřízené vedení a klidný posuv. Samostatný předřez je pro oboustranně čistou hranu výraznou výhodou, musí však být přesně šířkově i výškově nastavený vůči hlavnímu kotouči.
Kolik místa je potřeba kolem stroje?
Počítejte nejen s rozměrem balení 910 × 741 × 1 047 mm, ale také s plným pohybem vozíku, výložníku a nejdelšího zpracovávaného dílce. Bezpečný průchod nesmí zasahovat do dráhy materiálu.
Jaké odsávání zvolit?
Vývod stroje je 100 mm. Odsavač musí mít odpovídající průtok a podtlak; výkon snižují dlouhé hadice, malé redukce a zanesený filtr.
Je nutné pilu po dodání seřídit?
Ano. Po ustavení zkontrolujte rovinu stolů, souběh vozíku, kolmost dorazu, rozvírací klín a zkušebním řezem ověřte rozměr i úhel. Seřízení po přepravě je běžná součást uvedení formátovací pily do provozu.
