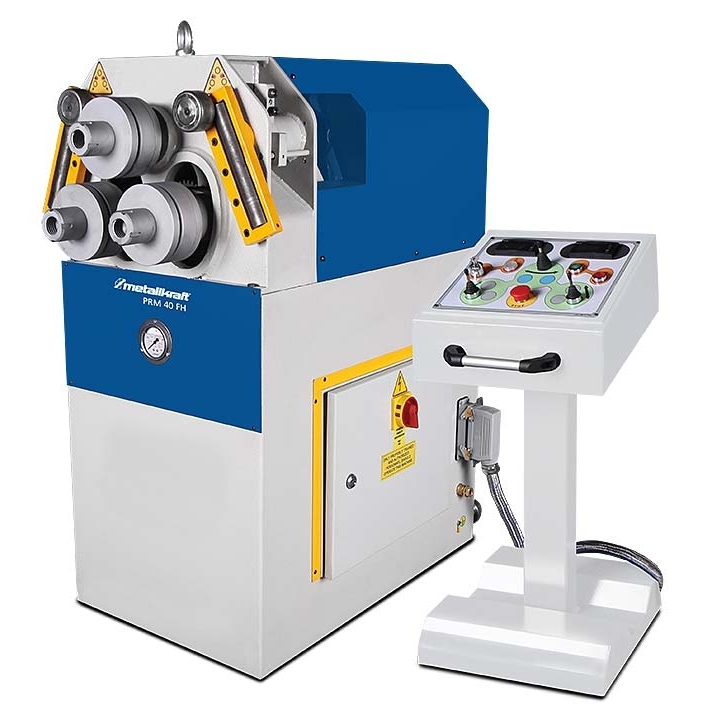

Hydraulická zakružovačka profilů a trubek PRM 40 FH
Hydraulická zakružovačka profilů a trubek PRM 40 FH s nožním ovládáním, lze použít ve vertikální i horizontální poloze. Tato zakružovačka má těžkou litinovou konstrukci, kalené zakružovací kladky a kalené a broušené hřídele ze speciální oceli.
Popis:
- Boční směrové plynule nastavitelné kladky
- Všechny 3 kladky jsou poháněné přes převodovku
- Horizontální i vertikální pracovní poloha
- Vhodné i pro velmi malé zakružovací průměry díky orbitálně přestavitelným dolním kladkám
- Mobilní ovládací pult s digitálním odměřová-ním pro obě dolní kladky
- Směrové kladky jsou vhodné pro zakružování úhlových trubek
Technické parametry:
Průměr hřídelí : 35 mm
Průměr horní kladky : 137 mm
Průměr spodních kladek : 137 mm
Rychlost zakružování : 7 m/min
Příkon : 1100 W
Elektrické připojení : 400 V
Rozměry : 1050 × 500 × 1250 mm
Hmotnost : 350 kg
Příklady ohybů profilů:
(Platí pro materiál ST 42)
Profil | Rozměr (mm) | Min. poloměr (mm) | Profil | Rozměr (mm) | Min. poloměr (mm) |
---|---|---|---|---|---|
35 × 8 | 300 | 50 × 12 | 400 | ||
18 × 18 | 250 | 30 × 15 × 2,5 | 300 | ||
UPN 35 × 35* | 300 | 35 × 35 × 5* | 400 | ||
UPN 40 × 20* | 350 | 35 × 18 | 450 | ||
35 × 35 × 5 | 400 | 30 × 30 × 4 | 550 | ||
Ø 22 | 200 | Ø 40 × 1,5 | 1200 500 |
||
Ø 33,7“ × 2,3 | 400 | 30 × 15 × 2,5 | 500 | ||
* Vyžaduje distanční podložky. |
