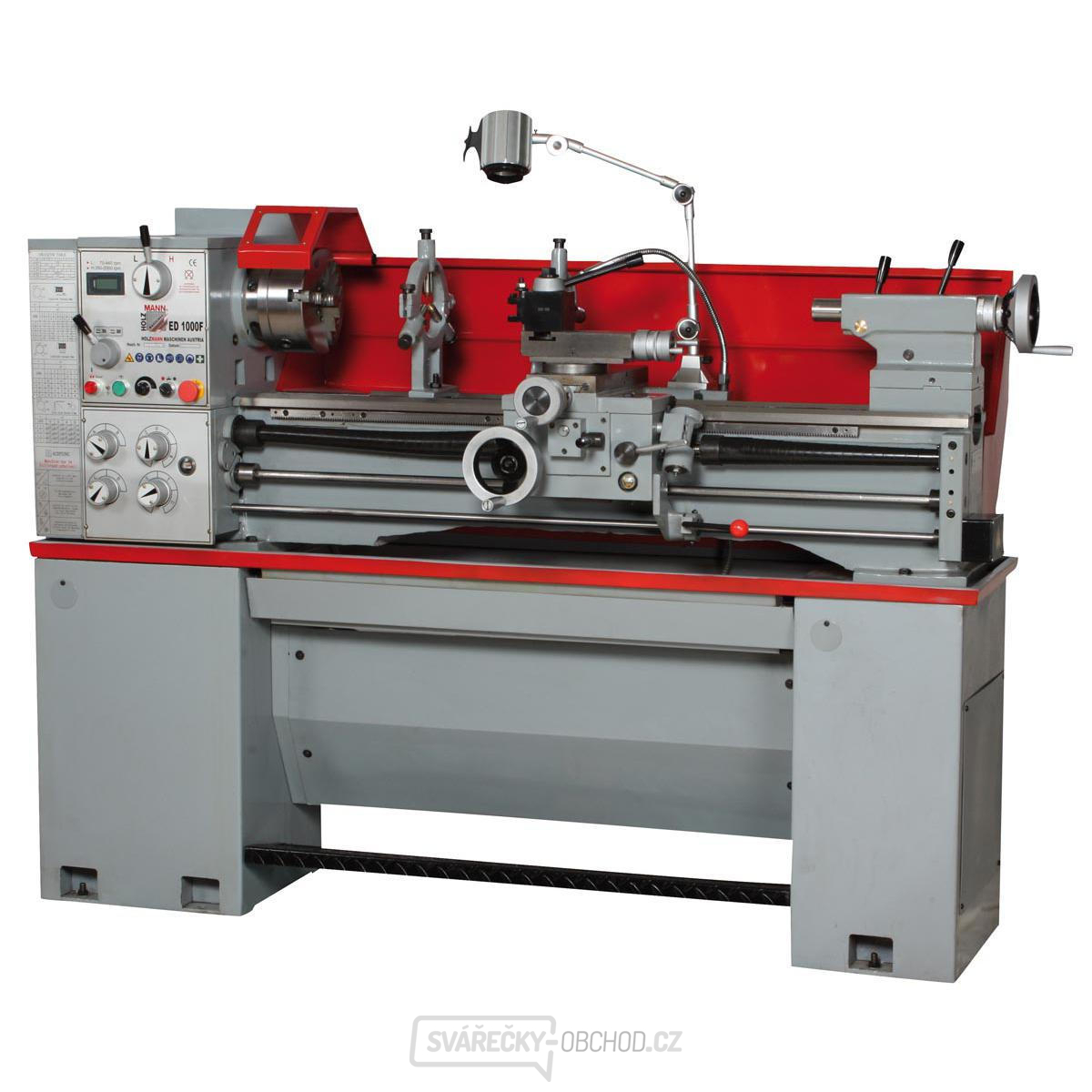

Soustruh na kov ED1000F 400V
Soustruh na kov ED 1000F je ideální pro použití v nástrojárnách, výrobě i pro vzdělávání. Všestranný, zvlášť hodnotny soustruh s vodícím šroubem a poháněcím hřídelem. Ideální pro použití v nástrojárnách, výrobě i pro vzdělávání. Tento soustruh má sériově předimenzované vrtání vřetene O 52mm umožňuje obrábění dlouhých hřídelí.
Popis:
Elektromagnetická nožní brzda - pro maximální bezpečnost a minimalizaci neproduktivních
Časů zajiš´tuje rychlé zastavení vřetene
Induktivně tvrzené a precizně broušené vedení lože
Vyjímatelný můstek v loži umožňuje obrábění obrobků až s O 474mm
Velmi tichý běh díky precizně obrobeným součástem v převodovce a vibrace pohlcujícímu loži stroje
Převodovka a vřeteno jsou tvrzené a precizně broušenén, v olejové lázni
Vyvážené vřeteno s vysokou přesností (< 0,009mm)
Plynule nastavitelné otáčky frekvenčním měničem, snadno odečitatelné na číslicovém ukazateli
Camlock D1-5 vřeteno podle DIN 55029
Koník nastavitelný +/- 5mm k soustružení kuželů
Nastavitelné vedení saní s pomocí klínového vedení
Rozsah dodávky :
3-čelisťové sklíčidlo O 200mm včetně vrtacích a soustružnických čelistí,
rychloupínací nástrojová hlava včetně 3 nožů
4-čelisťová čelní deska O 200mm s otočnými čelistmi
upínací deska O 250mm
2x pevné hroty MK4
redukce MK 6/4
pevná luneta
pohyblivá luneta
halogenová lampa
zadní kryt
chlazení
stojan s nožní brzdou
1 sada výměnných koleček
nářadí k obsluze
bez 3-osého číslicového odměřován
Technické parametry :
Max. točný průměr nad suportem : 198 mm
Max. točný průměr bez můstku : 330 mm
Posuv – podélný : 0,078 – 1,044 mm/U (mm/r)
Posuv – příčný : 0,022 – 0,298 mm/U (mm/r)
Napájecí napětí : 400 V
Max. rozměr nože : 20x20 mm
Max. točný průměr : 476 mm
Zdvih pinoly koníku : 100 mm
Závit – metrický (26 Stufen) : 0,4 – 7 mm (mm/r)
Upínání vřetene: D1–5, DIN 55029
Vrtání vřetene: 52 mm
Závit – imperiální 4 – 56 TPI
Obezdvih podélných saní: 90 mm
Zdvih příčných saní: 205 mm
Model: Holzmann ED 1000F
Kužel pinoly: MK4
Kužel vřetene: MK6/MT6
Hmotnost (brutto): 650 kg
