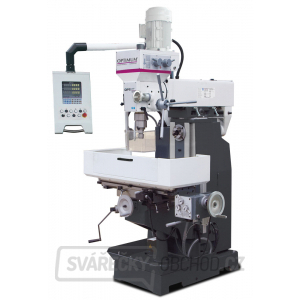

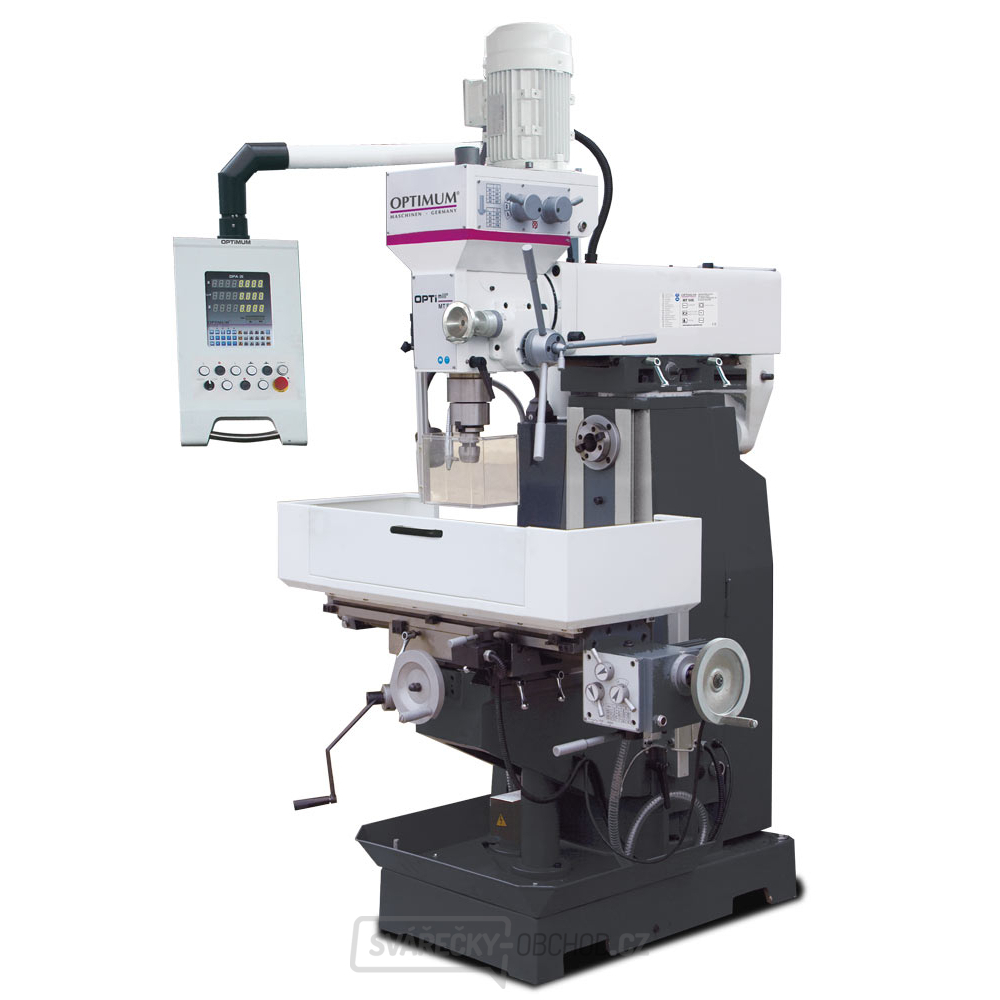

Univerzální frézka OPTImill MT 50

Univerzální vrtačko-frézka OPTImill MT 50 pro horizontální i vertikální frézování s digitálním odměřováním DPA 21.

  • Těžké, kompaktní provedení z kvalitní litiny absorbující vibrace.
  • Posuv pinoly pomocí tří pákových rukojetí (vrtání) nebo pomocí ručního kola jemného posuvu.
  • Posuv osy X lze provádět ručně pomocí ručního kola nebo automaticky.
  • Možnost práce v horizontální poloze s podpěrou a upínačem pro kotoučovou frézu.
  • Ve vertikální poloze lze provádět vrtání, vrtání pod úhlem a většinu frézovacích prací.

Technické parametry:
Vrtací výkon trvalý | ocel: 25 mm
Vrtací výkon max. | ocel: 30 mm
Řezání závitů | ocel: M16
Max. průměr stopkové frézy: 25 mm
Max. průměr nožové hlavy: 100 mm
Vyložení: 240 - 650 mm
Rozměry pracovního stolu: 1000 × 240 mm
Max. zatížení stolu: 160 kg
T-drážky | počet: 4
T-drážky | velikost drážky: 14 mm
Kužel vřetene: ISO40
Otáčky horizontálního vřetene: 58 – 1355 ot/min
Otáčky vertikálního vřetene: 115 - 1750 ot/min
Počet rychlostních stupňů horizontálního vřetene: 9
Počet rychlostních stupňů vertikálního vřetene: 8
Min. vzdálenost vřetene a stolu: 90 mm
Max. vzdálenost vřetene a stolu: 400 mm
Zdvih pinoly: 127 mm
Úhel naklopení frézovací hlavy: -60 ° až +60 °
Výkon motoru horizontálního vřetene: 1500 W
Výkon motoru vertikálního vřetene: 1100/2200 W
Výkon motoru chladícího čerpadla: 40 W
Rozměry (š × v × h): 2270 × 2100 × 1500 mm
Hmotnost: 900 kg

Rozsah dodávky:

  • Digitální odměřování os X, Y, Z
  • Chladící zařízení
  • Seřizovací nářadí
  • Vrtací hlavička 1 - 16 mm/B18
  • Strojní lampa
  • Redukce ISO40/MK3, ISO40/MK2
  • Frézovací trn pro horizont. frézování
