Popis produktu

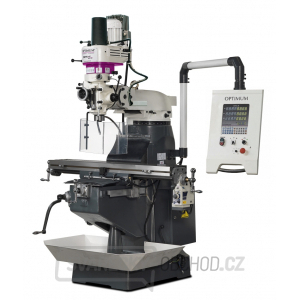

Univerzální vrtačko-frézka v masivním provedení pro profesionální použití. Plynulá regulace otáček pomocí frekvenčního měniče (Made in Germany) a digitální odměřování polohy DPA 21. Mnohostranné použití. Těžké, masivní provedení z kvalitní litiny. Masivní křížový stůl s přesně opracovaným povrchem. Všechny vodící rybinové plochy kaleny. Seřizování vůlí pomocí klínových lišt.

Popis:

V základní výbavě automatický posuv osy X, posuv osy Y možno přiobjednat
Plynulá regulace rychlosti frekvenčním měničem zn. Lenze
Vysoká přesnost díky kuželíkovým ložiskům
Univerzálně přestavitelná frézovací hlava otočná o 360° a sklopná o ±90°
Automatický posuv pinoly
Nastavitelný hloubkový doraz s milimetrovou stupnicí a čelním odečítáním
Hlavní vypínač s jištěním motoru, přepínačem chodu vpravo-vlevo a nouzovým vypínačem
Standardně dodávané s chladící soustavou
Digitální odměřování všech 3 os (osa Z na konzole)

Obsahuje:
Digitální odměřování DPA 21
Strojní posuv stolu v ose X
Vana na třísky
Chladící zařízení
Seřizovací nářadí

Technické parametry:
Rozměry pracovního stolu : 1240 × 230 mm
Max. zatížení stolu : 230 kg
T-drážky | počet : 3
T-drážky | velikost drážky : 16 mm
T-drážky | rozteč : 63 mm
Max. vrtací výkon | ocel : 24 mm
Trvalý vrtací výkon | ocel : 20 mm
Max. průměr stopkové frézy : 18 mm
Max. průměr nožové hlavy : 80 mm
Kužel vřetene : ISO40
Vyložení : 213 - 533 mm
Rozsah posuvu - osa X : strojní. 800 mm
Rozsah posuvu - osa Y : ruční. 305 mm
Rozsah posuvu - osa Z : ruční. 406 mm
Otáčky : 10 – 5100 ot/min
Plynulá změna otáček : ano
Počet rychlostních stupňů : 6. plynule
Min. vzdálenost vřetene a stolu : 57 mm
Max. vzdálenost vřetene a stolu : 463 mm
Zdvih pinoly : 127 mm
Automatický posuv pinoly : 0.04 / 0.08 / 0.15 mm/ot.
Pojezd frézovací hlavy : 320 mm
Úhel naklopení frézovací hlavy : - 45 ° až + 45 °
Úhel otáčení frézovací hlavy : 360 °
Příkon : 1500 W
Elektrické připojení : 400 V
Rozměry : 1450 × 1400 × 2150 mm
Hmotnost : 950 kg
