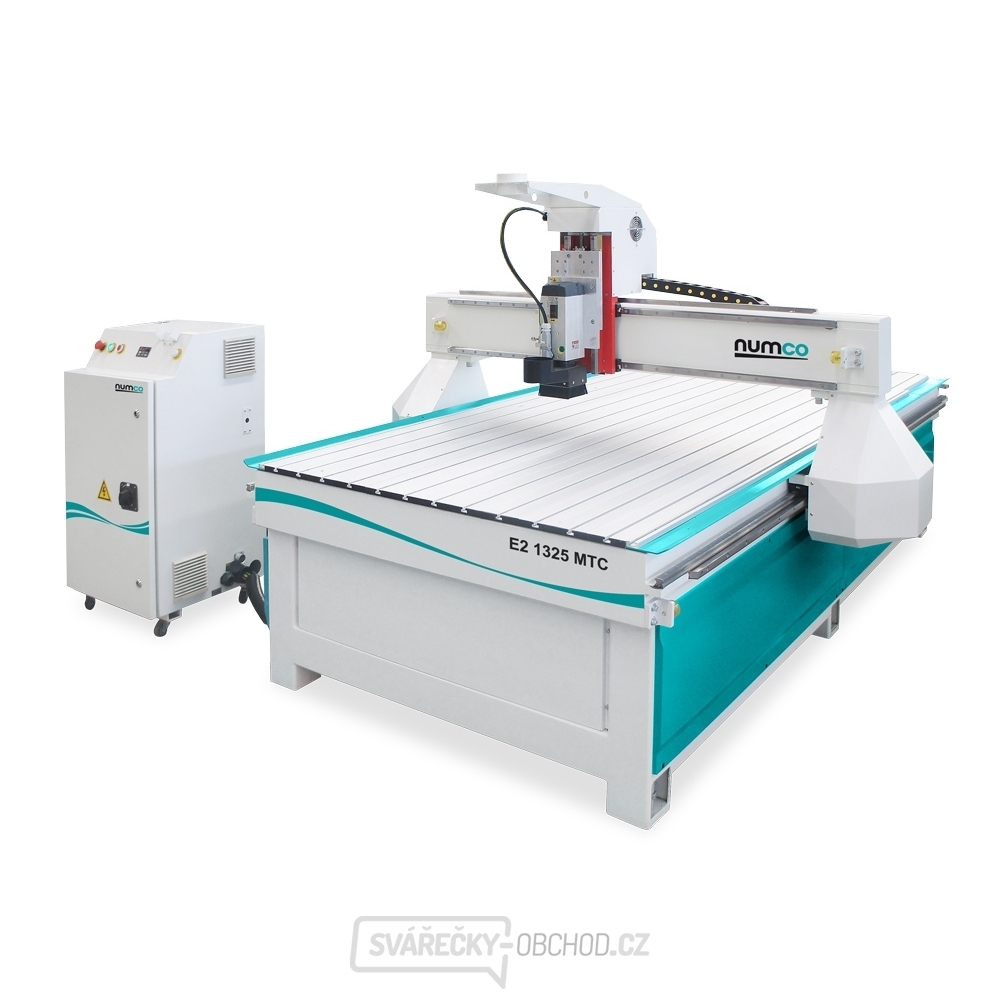

Frézovací router střední velikosti bez výměny nástroje určený pro profesionální využití. Rám stroje je vyroben ze svařovaných ocelových profilů, portál je tvořen silnostěnnou ocelí. Tato konstrukce zaručuje vysokou tuhost stroje i při náročných operacích.
Router má vřeteno o výkonu 3 kW, 24 000 ot/min (volitelně 4,5 nebo 6 kW). Pohyb v ose Z se uskutečňuje pomocí kuličkového šroubu, v osách X a Y jsou použity ozubené hřebeny a pastorky. V ose Y je použit přesný duální pohon, který zabraňuje nežádoucímu kroucení portálu.
Stroj je osazen kvalitními komponenty předních světových výrobců – kuličkové šrouby a lineární vedení THK a italské vřeteno HSD. Volitelně lze stroj dovybavit vakuovým stolem s vývěvou Backer, fixírkou, pneumatickými dorazy či zvýšeným průchodem mezi portálem a stolem. Stroj je řízen systémem Armote umožňující jednoduché a rychlé programování v českém jazyce pomocí připojeného počítače.
Ke stroji poskytujeme zdarma CAD/CAM software Gravostar umožňující jednoduché a rychlé programování.
Rozsah dodávky:
2,5 D CAD/CAM software GRAVOSTAR
Nástavec na osávání
Senzor pro měření délkové korekce nástroje
Matice pro upnutí klaštiny ER 25 (32)
Nivelační prvky
MPG ruční ovládač
Tlačítko START/STOP
Pracovní stůl s T-drážkami
Technické parametry:
Rozměry pracovního stolu : 2050 × 3100 mm
Plocha pracovního stolu : Hliníkový s T-drážkou
Konstrukce rámu stroje : Svařovaný z ocelových profilů
Konstrukce portálu : Silnostěnný ocelový profil
Koncepce - osa X : Šikmé ozubení
Koncepce - osa Y : Šikmé ozubení
Koncepce - osa Z : Kuličkové šrouby
Rozsah posuvu - osa X : 2050 mm
Rozsah posuvu - osa Y : 3080 mm
Rozsah posuvu - osa Z : 200 mm
Pracovní posuv - osa X : 15000 mm/min
Pracovní posuv - osa Y : 15000 mm/min
Pracovní posuv - osa Z : 6000 mm/min
Rychloposuv - osa X : 25000 mm/min
Rychloposuv - osa Y : 25000 mm/min
Rychloposuv - osa Z : 9000 mm/min
Otáčky : 24000 ot/min
Výkon vřetene : 3 kW
Uchycení nástroje : ER25
Pohony os : Krokové motory
Opakovatelná přesnost : 0.002 mm
Elektrické připojení : 400 V
Rozměry (š × v × h) : 3750 × 1800 × 2950 mm
Hmotnost : (dle konfigurace) 1650 kg
