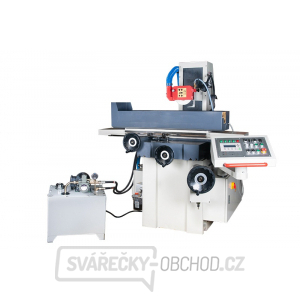

PBP-200FA - Bruska na plocho
Brusky na plocho automatické jsou určeny k přesnému broušení povrchů rovných ploch a drážek. Své využití naleznou v malých a středně velkých provozech. Jejich výhodou je automatický hydraulický posuv pracovního stolu, magnetické upínání obrobku a samostatný systém chlazení. Všechna třecí místa jsou automaticky mazána pomocí mazací pumpy. Otáčky brusného kotouče, krok a rychlost posuvu a také hloubku záběru lze nastavit na požadovanou hodnotu. Tuhost strojů umocňuje dvoustěnný nosný sloup a robustní litinové části .
Vysoká přesnost s komfortní obsluhou zaručují optimální a hospodárné opracování Vašich obrobků
Automatický vertikální přísuv servomotorem, ovládaný řízením PLC Siemens
Automatické centrální mazání
Celý stroj je navržen pro trvalý provoz při nejvyšší rychlosti, velice klidný chod a nejvyšší přesnost při nízkém vývinu tepla zaručují nejlepší výsledky
Brusné vřeteno běží v bezúdržbových předepnutých přesných kuličkových ložiskách
Automatický příčný a podélný posuv
Přísuv rychloposuvem pro seřízení na požadovanou pracovní výšku jsou nastavitelné hrubovací, dokončovací a vypalovací zdvihy
Hydraulický podélný pohyb stolu v ose Y
Dvojité vedení V pro podélný pohyb a kombinované vedení V s plochým pro příčný pohyb dráhy vedení stolu jsou kalené, broušené a opatřené povlakem PTFE (Polytetrafluorethylen) - získávají tím velmi vysokou odolnost proti opotřebení
Vysoká zatížitelnost stolu pro těžké obrobky
Externí hydraulický agregát zaručuje vysokou tepelnou stabilitu
Příslušenství:
polohové ukazatele ve dvou osách
brusný kotouč
objímka brusných kotoučů
vyvažovaný hřídel
stav vyvážení
halogenové pracovní svítidlo
odmagnetovací zařízení
nastavovací šroub
Technická data:
Příkon | 3 kW |
Napětí | 400 V |
Rozměr pracovního stolu | 200 x 460 mm |
Max.posuv podélný | 510 mm |
Max.posuv příčný | 238 mm |
Max.vzdálenost středu vřetene od povrchu stolu | 450 mm |
Upínací deska | s elektromagnetem |
Rozměr upínací desky (d x š) | 200 x 450 mm |
Rychlost podélného posuvu | 5 - 25 mm/min. |
Příčný posuv - autoposuv | 0,1 - 8 mm |
Příčný posuv - rychloposuv | 990 mm/min. |
Příčný posuv - dílek noniusu | 0,02 mm/ot. |
Vertikální posuv - autoposuv | 0,005/0,01/0,02/0,03/0,04/0,05 mm/tah |
Vertikální posuv - rychloposuv | 460 mm/min. |
Vertikální posuv - dílek noniusu | 0,005 mm/ot. |
Otáčky brusného kotouče | 2 850 min.ֿ¹ |
Rozměry brusného kotouče | 200 x 20 x 31,75 mm |
Motor vřetene | 1,5 kW |
Motor vertikálního posuvu | 0,5 kW |
Motor příčného posuvu | 0,04 kW |
Max.zatížení stolu | 120 kg |
Výška stroje | 1 675 mm |
Váhy a míry:
Celková váha včetně obalu | 1800.0 kg |
Čistá váha | 1700.0 kg |
