VECTOR BERLIN 2400 DC PLASMA + svařovací kabely, hořák TIG, hořák PLASMA + ventil + kukla + argonová lahev PLNÁ

Berlin 2400 DC PLASMA je malý, kompaktní svářecí zdroj se stejnosměrným výstupem kombinovaný s plazmovou řezačkou. Umožňuje svařovat nelegované i ušlechtilé oceli stejnosměrným proudem metodou TIG DC, ruční svařování obalenou elektrodou a řezat elektricky vodivé materiály plazmovým paprskem. Spolehlivé bezkontaktní HF zapalování a digitální nastavení všech svařovacích parametrů pro snadné zvládnutí všech svarů. Přenosné zařízení o hmotnosti pouze 9,5 kg!!

Z profesionálních zdrojů přináší řada svářecích zdrojů SIWM funkci JOB-List. Zdroje umožňují ukládat nastavené parametry svařování do jednoho d 9-ti JOBů a později je vyvolat při opakované práci.

Jednoduché ovládání z přehledného čelního panelu umožňuje snadné nastavení svařovacího procesu pro dosažení perfektního výsledku svařování.

Vlastnosti a funkce:

  • Digitální řízení
  • Svařování TIG elektronickým HF zapálením
  • TIG impulsní svařování
    • Minimalizace vnášeného tepla u tenkých materiálů.
    • Modelace svaru bez přídavného materiálu.
  • 2taktní/4taktní režim
  • Jednoduchý a přehledný ovládací panel, ovládací prvky optimalizované pro TIG
  • Nastavitelný náběh/doběh proudu
  • Nastavitelné předfuk plynu/dofuk plynu
  • Ruční svařování obalenou elektrodou
    • Nastavitelný proud a doba horkého startu
    • Nastavitelné Arcforce
    • Funkce Antistick
  • Plynem chlazené
  • Lehké přenosné provedení
  • Síťový kabel 2,5 m se zástrčkou 16 A s ochranným kontaktem
  • Připojení na síť 1x230 V/16 A
  • Tolerance síťového napětí +15 %/-15 %
  • Funkce JOB SAVE - uložení až 9 svařovacích programů
  • Plazmové řezání
    • Kontaktní zapalování
    • Tvarové řezání i techkých plechů bez deformací.

Pohled na ovládací panel

Ovládací panel SIWM Berlin 2400 DC PLASMA

Parametry ovládacího panelu

  1. Indikátor napájení a přehřátí
  2. Metoda provozu - MMA / TIG / PLASMA
  3. Druh provozu - 2taktní/4taktní
  4. Impulsní svařování TIG
  5. Enkodér
  6. Indikátory jednotek
  7. Pokročilé funkce pro ruční svařování obalenou elektrodou
  8. JOB / SAVE - Tlačítka pro vyvolání / uložení svařovacích parametrů
Programovací paramentry svařování TIG
Parametry svařování TIG Berlin 2400 DC PLASMA
Pozice Parametr svařování Popis
1 Předfuk plynu Absolutní hodnota trvání 0,1 s - 20 s (krok 0,1 s)
2 Startovací proud Absolutní hodnota 10 A - 100 A.
3 Náběh proudu Absolutní hodnota trvání 0,1 s - 10 s (krok 0,1 s)
4 Svařovací proud

MMA: 10 A - 170 A / TIG AC/DC: 10 A - 200 A

5 Pulzní proud Procentuální hodnota svařovacího proudu.
6 Doběh proudu Absolutní hodnota trvání 0,1 s - 10 s (krok 0,1 s)
7 Proud koncového kráteru Absolutní hodnota 10 A - 100 A.
8 Dofuk plynu Absolutní hodnota trvání 0,1 s - 20 s (krok 0,1 s)
9 Indikátor dálkového ovládání
10 Šířka pulzu 10% - 90%
11 Pulsní frekvence 1 Hz - 200 Hz

Pulzování TIG

Konvenční pulzování

Diagram pro konvenční pulzování TIG.Střídání svařovacího a pulzního proudu typicky v rozmezí frekvence 1 – 10 Hz. Pracuje na principu natavení materiálu při svařovacím proudu a ochlazení při pulzním proudu. Pro svařování tenkých materiálů díky menšímu ohřátí svařence pouze při svařovacím proudu. Výborné pro přemostění mezer s přídavným materiálem. Svarová housenka i bez přídavného materiálu. Zlepšená kontrola nad svarovou lázní.

Vysokorychlostní pulzování

Vysokorychlostní pulzování TIG.

Pulzování s vysokou frekvencí mezi svařovací a pulzním proudem. Výsledkem je maximálně stabilní oblouk se zvýšeným průvarem při vyšší rychlosti svařování. Obvyklý rozsah frekvence 100 Hz – 500 Hz.

Ruční svařování obalenou elektrodou

Funkce HOTSTART

Průběh proudu s funkcí HOTSTART

Spolehlivě zapaluje elektrodu a dokonale ji roztavý, aby byl zajištěn stejný průvar i na začátku svaru. Toto řešení dává zapomentou chybám při začátku svařování a výrazně snižuje vady svaru.

Nastavitelné funkce:
a) - doba trvání HOTSTART proudu
b) - úroveň HOTSTART proudu

Funkce ARCFORCE

Ukázka funkce ARCFORCE
Během svařování ARCFORCE zabraňuje zatavení elektrody v tavenině díky krátkodobému zvýšení svařovacího proudu. Tato funkce usandňuje svařování velkými kapkami při nízkých proudech, zejména při krátkém svařovacím oblouku.

Plazmové řezání

Řezání elektricky vodivých materiálů tenkým plazmovým paprskem při společném použití se zdroje stlačeného vzduchu.
Velmi efektivní pro řezání nelegovaných, nízkolegovaných i vysokolegovaných (nerez) ocelí.
Řezání technkých plechů bez deformací.

Řezná kapacika
Ocel

  • Kvalitní řez - 6 mm
  • Maximální řez - 10 mm
  • Dělící řez - 12 mm

Rozsah dodávky:

Svářecí zdroj VECTOR Berlin 2400 DC PLASMA
Svářecí kabely

Hořák TIG SR 17 4 m
Zemnící kabel 2,5 m 10-25 s gumovým plášťěm
Elektrodový kabel 2,5 m 10-25 s gumovým plášťěm
Hořák PT-31 4 m

Příslušenství TIG

1x Plynová hadice
2x Kleština SR 17/18/26 1,6 L=50 mm
2x Kleština SR 17/18/26 2,4 L=50 mm
2x Domeček kleštiny SR 17/18/26 1,6 mm
2x Domeček kleštiny SR 17/18/26 2,4 mm
4x Keramická hubice SR 17/18/26 č. 4/5/6/7
1x Kryt elektrody SR 17/18/26 dlouhý
1x Kryt elektrody SR 17/18/26 krátký

Příslušenství PLASMA 1x Vzduchová hadice
1x Odlučovač kondenzátu s manometrem



Technické parametry:

Vstupní napětí 50/60 Hz: 1x230 (+/-15%) V
Jištění: 16 A
Napětí na prázdno: MMA: 73 V / PLASMA: 265 V
Rozsah svařovacího proudu: TIG: 10-200 A / MMA: 10-170 A / PLASMA: 20-50 A
Zatěžovatel 100% (při 40°C) (?): TIG: 125 A / MMA: 85 A / PLASMA: 25 A
Zatěžovatel 25% (při 40°C) (?): MMA: 170 A
Zatěžovatel 40% (při 40°C): TIG: 200 A / PLASMA: 40 A
Krytí: IP 21S
Rozměry DxŠxV: 405 x 160 x 320 mm
Hmotnost: 9,5 kg
Rozměr připojení svař. kabelů: 10-25
Kvalitní řez - ocel: 6 mm
Maximální řez - ocel: 10 mm

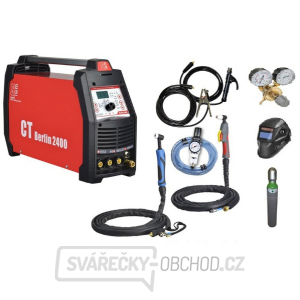

Set obsahuje:
  • 1x VECTOR Berlin 2400 DC PLASMA + svařovací kabely, hořák TIG, hořák PLASMA
  • 1x Tlaková láhev ARGON 8L s náplní
  • 1x Samostmívací kukla KWX3 PANTER
  • 1x Redukční ventil - Argon
