Jak vyrobit projekční plátno

Koupili jste si projektor, nebo o něm uvažujete, a teď řešíte, na co vlastně promítat. Dá se to rovnou na zeď, nebo potřebujete speciální plátno? A pokud ano, kolik vás to bude stát a zvládnete si ho vyrobit sami? Projekční plátno přitom nemusí být drahá záležitost. Stačí pochopit, jaké vlastnosti od něj potřebujete, zvolit správný materiál a věnovat pár hodin práci. Výsledek pak snadno překoná pouhou bílou stěnu a přiblíží se kvalitě plátna za tisíce korun.



Proč nestačí promítat na zeď

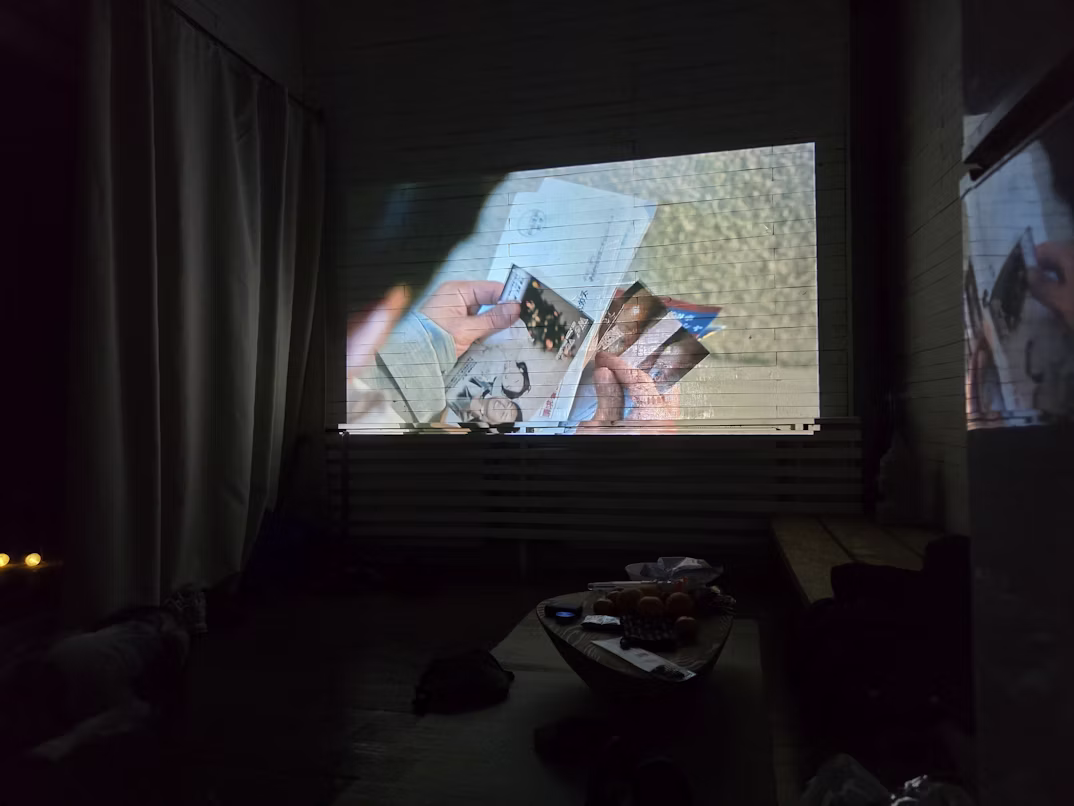

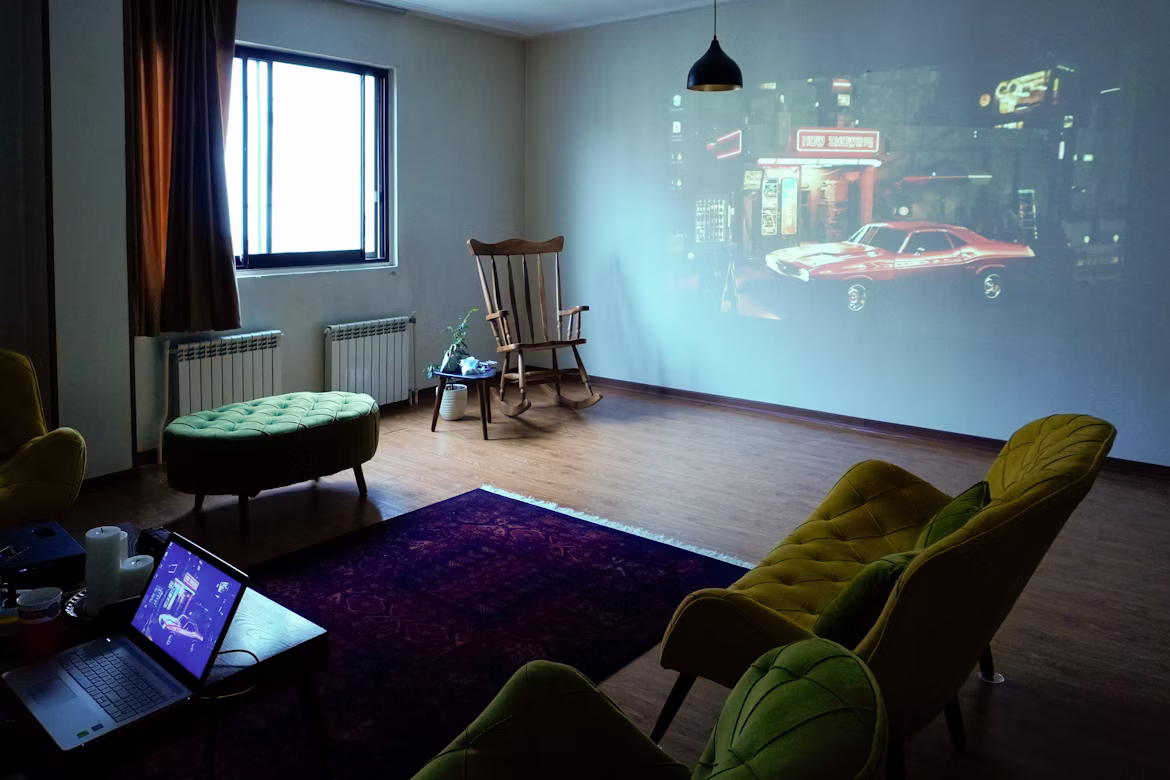

Prvotní úvaha většiny lidí zní jednoduše: mám bílou zeď, tak proč kupovat nebo vyrábět plátno? Odpověď se skrývá ve fyzice světla. Projektor vysílá obraz pomocí světla, které dopadá na povrch a odráží se zpět k divákovi. Kvalita výsledného obrazu tedy závisí nejen na projektoru, ale zásadně i na vlastnostech povrchu, na který promítáte.

Běžná zeď (i když bílá) má totiž hned několik nedostatků. Zaprvé, struktura omítky není hladká. I kvalitně vymalovaná zeď má pod povrchem drobné nerovnosti, zrnka a póry. Ty rozptylují světlo do různých směrů, čímž vzniká mírný závoj, který snižuje kontrast a ostrost obrazu. Zadruhé, klasická bílá barva na stěnu má obvykle matný nebo polomatný povrch s odrazivostí kolem 70 - 90 %. Projekční plátno má pak tu výhodu, že optimalizuje směr odrazu, takže obraz je jasnější a barvy sytější.

Třetím faktorem je rovnoměrnost povrchu. I drobný výstupek či nerovnost na zdi způsobí lokální zkreslení obrazu, které při větší úhlopříčce ruší. Proto platí, že na zeď promítat v nouzi lze, ale výsledek bude vždy kompromisem. Čím kvalitnější projektor máte, tím více takový kompromis bolí, protože potenciál přístroje zůstane nevyužitý.

Pokud si chcete udělat rychlý test, zkuste na zeď promítnout bílý obraz a podívejte se z blízka na strukturu povrchu. Uvidíte přesně to, co vašemu obrazu ubírá na kvalitě. Právě proto se vyplatí investovat peníze do pořízení či čas do výroby jednoduchého projekčního plátna, které tyto nedostatky eliminuje.

Jaké vlastnosti by mělo projekční plátno mít

Než se pustíte do výroby, je důležité porozumět několika parametrům, které odlišují kvalitní projekční povrch od špatného. Nejde přitom o žádnou vědu, stačí chápat tři základní veličiny.

Koeficient odrazivosti

Klíčovým parametrem projekčního plátna je tzv. gain faktor (česky koeficient odrazivosti). Tento údaj vyjadřuje, kolik světla plátno odrazí zpět směrem k divákovi ve srovnání s referenčním matně bílým povrchem (ten má gain 1,0). Plátno s gainem 1,0 tedy odráží světlo rovnoměrně do všech směrů. Plátno s gainem 1,3 odrazí o 30 % více světla přímo k divákovi, ale za cenu užšího pozorovacího úhlu, protože světlo se soustřeďuje do menšího kuželu.

Pro domácí projekci v obývacím pokoji, kde sedíte přibližně naproti plátnu, je gain 1,0 - 1,3 optimální. Vyšší gain (nad 1,5) se hodí spíše do prostředí s vyšším okolním osvětlením, ale obraz pak při pohledu ze strany výrazně tmavne. Pro většinu DIY řešení je proto ideální cílit na matný bílý povrch s gainem kolem 1,0, který zajistí rovnoměrný obraz při pohledu z celé místnosti.

Barva povrchu

Většina projekčních pláten je bílá, a to z dobrého důvodu. Bílý povrch odráží všechny vlnové délky světla rovnoměrně, takže nedeformuje barvy promítaného obrazu. Existují však i šedá projekční plátna (tzv. high-contrast screen), která mají také svůj účel. Šedý povrch pohlcuje více okolního světla, a tím zvyšuje vnímaný kontrast obrazu v místnostech, které nelze dokonale zatemnit. Černá v obraze pak vypadá skutečně tmavá, nikoliv tmavě šedá.

Pokud promítáte v zatemněné místnosti, je bílý povrch tedy jednoznačně lepší volbou. Jestliže ale promítáte v obývacím pokoji s částečným okolním osvětlením, může být lehce šedý povrch výhodou. Pro DIY řešení je nicméně nejjednodušší začít s bílou, protože je dostupnější a univerzálnější.

Struktura a hladkost materiálu

Jak jsme si vysvětlili výše, hladkost povrchu přímo ovlivňuje ostrost a kontrast obrazu. Platí pravidlo, že čím jemnější a hladší je projekční povrch, tím lépe. Ideální materiál by neměl mít viditelnou texturu, protilehlá strana by pak měla být dostatečně neprůsvitná, aby světlo neprocházelo skrz. Právě proto se pro DIY plátna osvědčily materiály jako blackout látka (zatemňovací textilie s nepropustnou vrstvou) nebo PVC projekční plachta, které splňují obě podmínky.

Jaký materiál na projekční plátno zvolit

Volba materiálu je při stavbě domácího projekčního plátna nejdůležitějším rozhodnutím. Každá varianta má jiný poměr ceny, kvality obrazu a náročnosti zpracování.

Blackout látka

Blackout textilie, kterou běžně koupíte v metráži v obchodech s bytovým textilem, je jednou z nejlepších voleb pro domácí projekční plátno. Její zatemňovací vrstva zabraňuje průchodu světla a bílá strana poskytuje rovnoměrný, hladký povrch s gainem blízkým hodnotě 1,0. Metr takové látky v šířce 150 cm stojí přibližně 150 - 400 Kč podle kvality. Na plátno s úhlopříčkou 100 palců (254 cm) tak potřebujete zhruba 2,5 m látky, což vychází na 375 - 1 000 Kč. Při výběru dbejte na to, aby bílá strana byla skutečně hladká a bez viditelného vzoru či textury.

PVC projekční plachta

Speciální PVC plachty určené přímo pro projekci nabízejí velmi hladký povrch a dobrou odrazivost. Koupíte je v e-shopech se specializovaným AV příslušenstvím. Cena se pohybuje přibližně kolem 500 - 1 500 Kč za kus odpovídající běžné úhlopříčce. Výhodou je, že jsou rozměrově stabilní, nezvlní se vlhkostí a snadno se čistí. Nevýhodou je vyšší cena oproti blackout látce a někdy i lesklý povrch, který může při vyšších hodnotách gainu způsobovat hotspoty (světlejší skvrnu uprostřed obrazu).

Malířské plátno

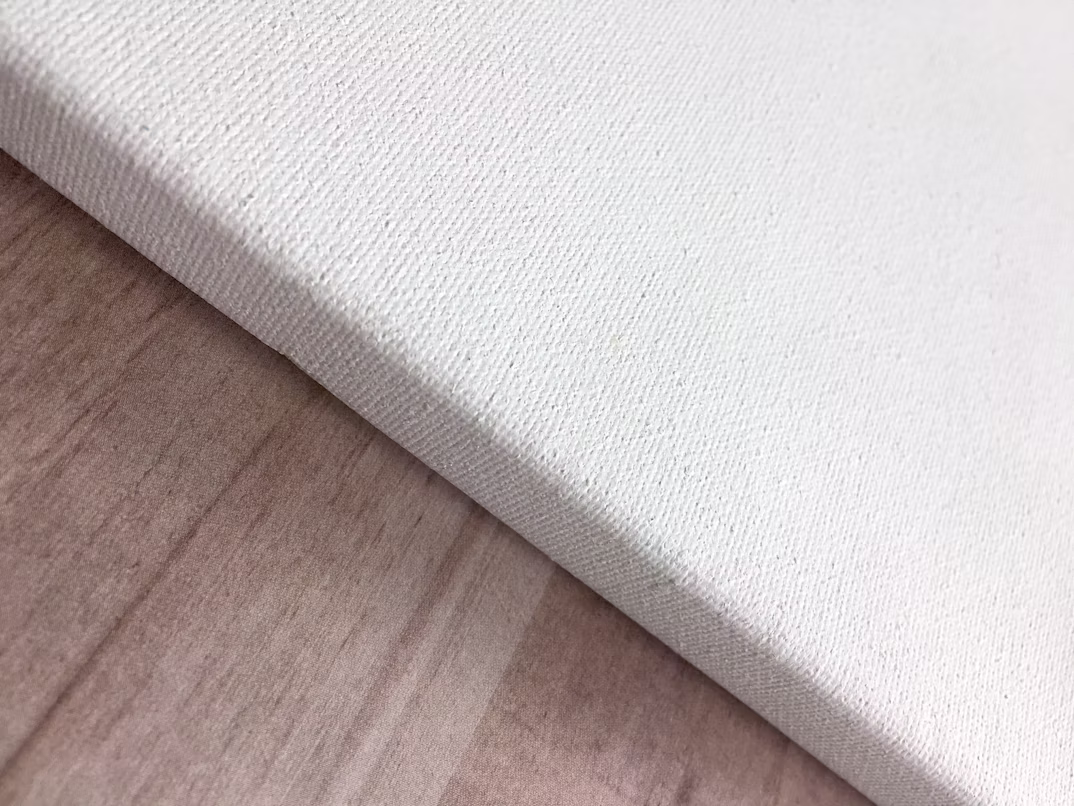

Malířská plátna z výtvarných potřeb lákají svou dostupností a tím, že je už máte na rámu. Problém je však v jejich zrnitém povrchu, který je záměrně strukturovaný pro zachycení barvy. Tato textura je při projekci viditelná, zejména u ostrých detailů a textu. Malířské plátno tedy může posloužit jako nouzové řešení, ale kvalitou obrazu zaostává za blackout látkou i PVC. Pokud se přesto rozhodnete právě pro něj, volte nejjemnější dostupnou gramáž a povrch přetřete jednou vrstvou bílé projekční barvy, která texturu částečně vyhladí.

Projekční barva na zeď

Existují i speciální barvy určené k natření přímo na zeď. Obsahují drobné skleněné kuličky nebo kovové pigmenty, které zvyšují odrazivost a zlepšují kvalitu obrazu oproti běžné malbě. Cena za balení na plochu cca 2 - 3 m² se pohybuje kolem 1 000 - 3 000 Kč. Výhodou je, že nepotřebujete žádný rám ani konstrukci. Nevýhodou je, že zeď musí být předem dokonale vyhlazená (ideálně přebroušená a přetmelená), jinak se struktura omítky stejně projeví. Tato varianta se proto hodí spíše pro novostavby nebo nově omítnuté stěny.

Jak zvolit správnou velikost plátna

Velikost projekčního plátna není jen otázka toho, kolik místa máte na zdi. Souvisí i s tím, jak daleko od plátna budete sedět a jaký poměr stran váš projektor podporuje.

Pozorovací vzdálenost

Základní pravidlo pro příjemný zážitek z projekce říká, že optimální pozorovací vzdálenost je přibližně 1,5 - 2,5násobek šířky plátna. Pokud tedy máte plátno široké 220 cm (což odpovídá úhlopříčce cca 100 palců v poměru 16:9), ideální vzdálenost sedačky je zhruba 3,3 - 5,5 m. Pokud sedíte blíže, obraz zabírá příliš velkou část zorného pole a sledování je únavné. Pokud sedíte dál, ztrácíte pocit pohlcení obrazem.

V praxi to znamená, že v typickém obývacím pokoji s délkou 4 - 5 m je ideální plátno o úhlopříčce 80 - 120 palců (200 - 300 cm). Menší místnosti pod 3 m délky si pak vyžádají plátno kolem 60 - 80 palců.

Poměr stran

Dnes nejrozšířenějším poměrem stran je 16:9, který odpovídá většině filmů, streamovacích služeb i herního obsahu. Právě pro tento poměr stran vyrábějte plátno, pokud nemáte specifický důvod pro jiný formát (např. 2,35:1 pro ultraširoké filmové formáty). U poměru 16:9 odpovídá úhlopříčce 100 palců šířka přibližně 221 cm a výška 125 cm. Tyto rozměry si zapište, protože je budete potřebovat při řezání materiálu a stavbě rámu.

Typy projekčních pláten podle využití

Než začnete stavět, rozmyslete si ještě, jak budete plátno používat. Od toho se totiž odvíjí i jeho konstrukce.

Pevné rámové plátno na zeď

Pokud máte pro projekci vyhrazený prostor, kde plátno nebudete potřebovat sundávat ani schovávat, je pevný rám nejlepší volbou. Látka je napnutá po celém obvodu, takže je dokonale rovná a bez zvlnění. To se přímo projevuje na kvalitě obrazu. Rámové plátno navíc vypadá profesionálně a při použití černého sametového rámu dodává místnosti atmosféru domácího kina. Nevýhodou je, že zabírá stálé místo na zdi.

Rolovací plátno

Rolovací plátno se hodí tam, kde sdílíte prostor s jinými aktivitami a plátno potřebujete schovat. Namontuje se ke stropu nebo na zeď a po zatažení zmizí z dohledu. Kvalitní rolovací plátna mají utahovací mechanismus, který udržuje látku napnutou. Jednodušší DIY verze si však poradí i s obyčejnou roletovou tyčí. Počítejte ale s tím, že u domácích rolovacích řešení se mohou časem objevit drobné vlny v materiálu.

Přenosné plátno pro venkovní kino

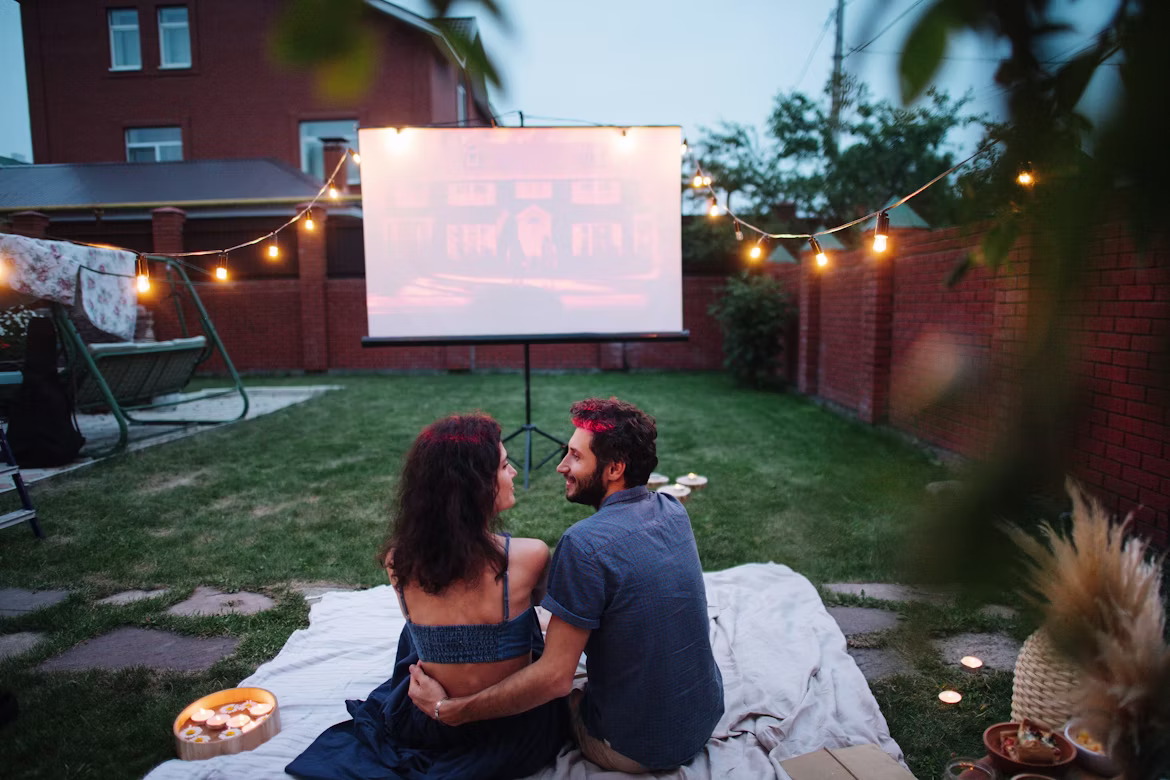

Venkovní projekce na zahradě je oblíbenou letní aktivitou. Přenosné plátno však musí být snadno složitelné a odolné vůči větru. Nejčastěji jde o lehký rám z PVC trubek, na který se napne bílá plachta. U venkovní projekce počítejte s tím, že kvalita obrazu bude vždy nižší než v interiéru. Okolní světlo (i za soumraku) snižuje kontrast a vítr může plátnem pohybovat. Přesto je to skvělý způsob, jak si užít film pod širým nebem, zejména pokud disponujete kompaktním přenosným projektorem (vyrábí je např. Hisense), který snadno přenesete ven.

Jak vyrobit pevné rámové projekční plátno krok za krokem

Nyní se dostáváme k samotné výrobě. Následující postup popisuje stavbu pevného rámového plátna, které je nejčastější a v zásadě i nejlepší DIY variantou. Celý proces zvládnete v podstatě za jedno odpoledne.

Co budete potřebovat

Na rám budete potřebovat 4 dřevěné latě o průřezu přibližně 4 × 3 cm (případně 5 × 3 cm pro větší plátna nad 120 palců). Délku latí přizpůsobte vždy zvolené velikosti plátna. Pro plátno 100 palců v poměru 16:9 to jsou např. 2 latě o délce cca 221 cm a 2 latě o délce cca 125 cm. Dále budete potřebovat 1 - 2 příčné vzpěry (ze stejného materiálu) pro zpevnění rámu, pokud je úhlopříčka větší než 80 palců.

Z dalšího materiálu budete potřebovat blackout látku (nebo jiný zvolený materiál) s přesahem alespoň 10 - 15 cm na každé straně pro napnutí a uchycení, sponkovací pistoli se sponkami 8 - 10 mm, 4 rohové úhelníky se šrouby (nebo vruty a lepidlo na dřevo), černou samolepicí pásku či černý samet na rámování okrajů, metr a tužku, pilku na dřevo (stačí ruční), a brusný papír (zrnitost 120 - 180).

Stavba rámu

Začněte nařezáním latí na požadované rozměry. Pokud nemáte pokosovou pilu, nechte si dřevo nařezat přímo v hobby marketu, většina z nich tuto službu nabízí za pár korun. Konce latí lehce obruste brusným papírem, aby nebyly ostré a nehrozily třísky.

Rám sestavte na rovné podlaze. Kratší latě přiložte k delším tak, aby vznikl obdélník. Spoje zajistěte rohovými úhelníky, které přišroubujete na zadní stranu rámu. Pokud chcete pevnější spoj, můžete latě navíc slepit lepidlem na dřevo a úhelníky přidat jako pojistku. U pláten s úhlopříčkou nad 80 palců vložte jednu či dvě příčné vzpěry (vodorovně uprostřed výšky rámu), aby se delší strany časem neprohnuly pod tahem látky.

Po sestavení rámu zkontrolujte úhlopříčky. Obě úhlopříčky by měly být stejně dlouhé, což potvrdí, že je rám pravoúhlý. Rozdíl větší než 5 mm se projeví na nerovnoměrném napnutí látky a šikmém obrazu.

Napnutí látky na rám

Rozložte blackout látku na čistou podlahu bílou (projekční) stranou dolů. Na ni položte rám zadní stranou nahoru. Materiál by měl na každé straně přesahovat přes rám o 10 - 15 cm.

Napínání začněte vždy od středu delší strany. Přeložte látku přes hranu rámu a zafixujte jednou sponkou uprostřed. Poté přejděte na protější stranu, látku mírně přitáhněte a opět zafixujte sponkou uprostřed. Totéž opakujte na obou kratších stranách. Tím vytvoříte základní napnutí ve tvaru kříže.

Následně postupujte od středu ke krajům, přičemž střídavě přidávejte sponky na protilehlých stranách (každých cca 5 - 7 cm). Tímto postupem zajistíte rovnoměrné napnutí bez vln a záhybů. Rohy řešte jako poslední. Látku v rohu pečlivě složte (podobně jako při balení dárku), aby nevznikl hrbolek, a zafixujte dvěma sponkami.

Důležitá je přiměřená síla napnutí. Pokud látku přetáhnete, rám se může prohnout dovnitř. Pokud ji naopak napnete nedostatečně, bude se vlnit. Správné napnutí přitom poznáte tak, že při lehkém poklepání prstem látka jemně „zarezonuje“, ale nepropadá se. Zkontrolujte přitom při pohledu ze strany i to, zda je látka rovně napnutá a nikde se nevlní.

Dokončení a rámování okrajů

Po napnutí odřízněte přebytečný materiál, ale ponechte alespoň 3 cm za sponkami pro případ, že byste plátno v budoucnu chtěli přepnout. Zadní stranu rámu můžete zakrýt černou netkanou textilií, ale není to nutné.

Na přední straně plátna nalepte po celém obvodu černou samolepicí pásku o šířce 3 - 5 cm (nebo ještě lépe černý samet), která vytvoří vizuální rám kolem projekční plochy. Tento krok není jen estetický. Černý okraj zvyšuje vnímaný kontrast obrazu, protože oko porovnává jas obrazu s tmavým okolím. Stejný princip využívají i profesionální projekční plátna.

Plátno zavěste na zeď pomocí dvou háčků nebo úchytů. Hmotnost celé konstrukce se obvykle pohybuje kolem 3 - 6 kg v závislosti na velikosti, takže není třeba žádného speciálního kotvení do nosné zdi.

Jak vyrobit jednoduché rolovací plátno

Pokud nemáte prostor pro trvalé plátno na zdi, můžete si vyrobit jednoduchou rolovací variantu. Budete potřebovat roletový mechanismus (koupíte v hobby marketu přibližně za 200 - 500 Kč podle šířky), blackout látku a dřevěnou lištu jako závaží na spodní okraj.

Látku nastřihněte na požadovaný rozměr s přídavkem cca 5 cm nahoře (pro uchycení k roletové tyči) a 5 cm dole (pro kapsu na závaží). Horní okraj přilepte nebo přišijte k roletové tyči. Do spodního okraje vytvořte kapsu, do které vložíte dřevěnou lištu nebo hliníkový profil. Závaží zajistí, že se plátno pod vlastní vahou vyrovná a zůstane napnuté.

Celou sestavu pak namontujte ke stropu nebo na zeď. Počítejte s tím, že u tohoto řešení nebude napnutí tak dokonalé jako u pevného rámu. Materiál se může po stranách mírně vlnit, což je u domácí projekce na příležitostné sledování filmu přijatelný kompromis.

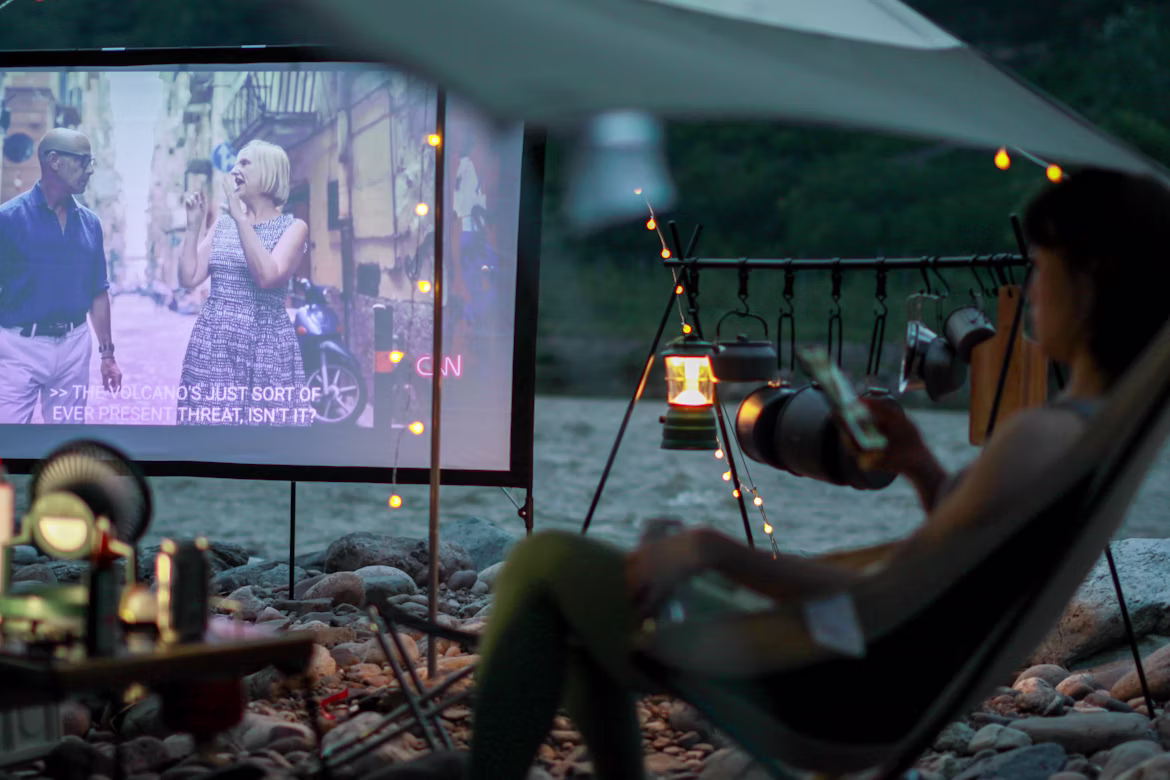

Projekční plátno pro venkovní kino

Letní promítání na zahradě si žádá odlišný přístup. Plátno musí být lehké, snadno skladatelné a dostatečně odolné vůči povětrnostním podmínkám.

Osvědčeným řešením je rám z PVC trubek o průměru 25 - 32 mm, které spojíte pomocí tvarovek (kolena, T-kusy). PVC trubky jsou levné (cca 30 - 60 Kč za 2m kus), lehké a snadno se rozebírají. Na rám napnete bílou nepromokavou plachtu nebo plachtovinu, kterou uchytíte pomocí elastických lan protažených oky v plachtě a zachycených za rám.

Celou konstrukci stabilizujte pomocí patek (nohou z PVC trubek) nebo ji jednoduše opřete o zeď či plot. Při větru pomáhají i stanové kolíky a kotevní lana. Pro venkovní projekci platí, že kvalita obrazu závisí na míře okolního osvětlení. Ideální je začít promítat po setmění. Městské osvětlení a pouliční lampy mohou obraz výrazně degradovat, proto zvolte pokud možno nejstinnější kout zahrady.

Celkové náklady na jednoduché venkovní plátno z PVC trubek a plachty se pohybují přibližně kolem 500 - 1 200 Kč, což je zlomek ceny hotového přenosného plátna na stativu.

Nejčastější chyby při výrobě projekčního plátna

Na závěr se vyplatí upozornit na nejčastější chyby, kterých se domácí kutilové dopouštějí.

  1. Špatná volba materiálu
    Prostěradlo, ubrus nebo tenká záclona sice mají bílou barvu, ale propouštějí světlo a mají nevhodnou texturu. Výsledný obraz je pak vybledlý a neostrý. Vždy volte materiál, který světlo nepropouští.

  2. Nerovný rám
    Pokud si rám nezkontrolujete měřením úhlopříček, může být kosý, což se projeví nerovnoměrným napnutím a šikmým obrazem.

  3. Přílišné nebo nedostatečné napnutí látky
    Oboje vede k problémům, ať už se jedná o prohnutý rám, nebo vlny v obraze.

  4. Chybějící černý okraj kolem projekční plochy
    Bez něj se obraz opticky rozplývá do okolní zdi a kontrast výrazně klesá. Stačí přitom samolepicí páska za pár desítek korun.

  5. Správné umístění plátna
    Střed plátna by měl být přibližně ve výšce očí sedícího diváka, tedy asi 90 - 110 cm od podlahy či země (měřeno ke středu plátna). Pokud ho pověsíte příliš vysoko, budete celý film zaklánět hlavu.

Shrnutí

Kvalitní projekční plátno si vyrobíte doma za jedno odpoledne a s náklady v řádu stovek korun. Ať už zvolíte jakoukoliv variantu, i jednoduché domácí plátno přinese oproti promítání na holou zeď znatelný skok v kvalitě obrazu.
