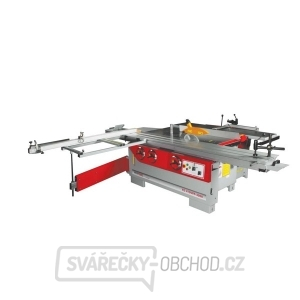

• těžký průmyslový stroj s broušenými litinovými stoly
  • vč. bodovací jednotky se samostatným motorem
  • Max. Odstranění třísek / obvaz 5mm, průchod 4mm, doraz obvazu 1100x155mm
  • vysoce kvalitní hliníkový stůl s hladkým chodem (šířka 350 mm) s vodicími tyčemi z kalené oceli
  • Ruční kola f. Otočná u. Výškové nastavení pilového kotouče vpředu
  • centrální ovládací panel na přední straně stroje
  • Stabilní výložník s úhlově nastavitelným teleskopickým pravítkem (3 500 mm) se 2 sklopnými zarážkami
  • velká šířka řezu u podélného pravítka (1100 mm)
  • Rip plot s funkcí jemného nastavení
  • standardní kombinovaný přesný ložiskový otočný hoblovací hřídel
  • silný řetězový pohon krmiva
  • stabilní a přesný profesionální hoblovací plot
  • otočný až o 45 °
  • 6 rychlostí frézování s vyměnitelným vřetenem (volitelně 25-50 mm)
  • snadno dělitelné zástrčkovým spojením mezi hoblovkou a kotoučovou pilou
  • velký ochranný kryt nože, sací připojení: 120 mm
  • Frézovací vřeteno lze otočit o 45 ° dozadu

Součást dodání :

  • 30 mm vyměnitelné vřeteno MK4
  • jednotka předřezávací pily s vlastním motorem
  • 3 zesílené hlavní motory
  • oboustranný hoblovací nůž
  • namontovaný integrovaný doraz frézování
  • ořezávací patka
  • přidržovací zařízení

Možné příslušenství stroje:

odsavač pilin
pilové kotouče a předřezy
magnetický ustavovač nožů
náhradní hoblovací nože

Technické parametry celého stroje:

Délka střeleckého stolu v mm: 1800
Otočný dosah obvazového plotu: 90-45 °
Zarážka v mm: 1100 x 150
Oblékání max. Odstranění třísek v mm: 5
Výkon motoru S1 ve W: 4000/5500/4000/4000
Výkon motoru S6 ve W: 5600/7700/5400/5600
Rychlost posuvu: 8
napětí: 400V
Formátujte posuvný stůl v mm: 2300 x 350
Odsávací připojení v mm: 3x120
Výška stolu v mm: 850
Zdvih stolu v mm: 160
Max. Výška sečení 90 ° v mm: 103
Max. Délka ořezu v mm: 2375
Max. Výška sečení 45 ° v mm: 72
Šířka záběru u podélného pravítka v mm: 500/1000
Max. Tloušťka obrobku v mm: 225
Tloušťkování hoblování max. Odstranění třísek v mm: 4
Velikost tloušťkovacího stolu v mm: 700x406
Počet hoblovacích nožů: 4
Rychlost hoblovací hřídele v min-1: 4500
Průměr rovinného hřídele v mm: 100
Max. Průměr nástroje přes stůl v mm: 255
Stopka frézování v mm: 345x155
Otvor stolu v mm: Ø 270
Max. Průměr nástroje zasouvatelný v mm: 250
Otočný čep vřetena: 0-45 °
Zdvih vřetena v mm: 175
Rychlost frézovacího vřetena v min-1: 3000/4000/5000/6000/8000/10000
Průměr frézovacího vřetena v mm: 30
Pilový kotouč (/ otvor) v mm: 315
Předřezávací pilový kotouč v mm: Ø 120
Rychlost pilového kotouče v min-1: 4000
Rychlost bodového pilového kotouče v min-1: 8000
Bodování výkonu motoru ve W: 750/1100
Max. Hloubka vrtání v mm: 200
Max. Šířka vrtání v mm: 255
Hmotnost v kg: 1466

Technické parametry jednotlivých strojů :

KOTOUČOVÁ PILA:

4,0kW/5,6kW

Průměr pilového kotouče : 315 mm
Rychlost pilového pásu : 4000 OT/MIN
Max výška řezu 90°/45 ° : 103 / 72 mm
Bodování ø pilového pásu : 120 mm
Bodování rychlost pilového pásu : 8000 U/min
Výkon motoru : 0, 75kW / 1, 1kW
Maximální šířka řezu na plot : 500 / 1000 mm
Délka paralelního pravítka : 1100mm
Max zatížení dolního lemu : 2200 mm
Délka formátovacího stolu : 2544mm
Délka stolu : 1940-3480mm
Odsávání : 120mm

STROJ NA FRÉZOVÁNÍ:

5,5 kW / 7,7 kW

Průměr vřetene : 30mm
Vřeteno rychlost (úroveň 6) : 3000 / 4000 / 5000 / 6000 / 8000 / 10 000 ot/min
Zdvih vřetene : 175mm
Maximální průměr profil : řezání / drážkovací fréza-250 mm

HOBLÍK:

Výkon hoblíku : 4,0 kW/5, 4kW
Hoblovací hřídel rychlost : 4500 RPM
Průměr hřídele hoblíku : 100 mm
Počet nožů : 4
Hoblovací nože : 410 x 35 x 3 mm / HSS
Délka posuvného stolu : 1800 mm
Efektivní šířka hoblování : 410mm
Maximální tříska : 5 mm
Délka tloušťkovacího stolu : 700 mm
Výkon hoblíku : 4,0kW/5,6kW
Tloušťka třísky šířka : 406mm
Průjezdné výšky max. : 225 mm
Rychlost posuvu : 8 m/min
Zdvih stolu : 160mm
Sklíčidlo : 0-16 mm
Hloubka vrtání max : 200mm
Max šířka vrtání : 255mm
