Naviják lanový elektrický 400/800kg

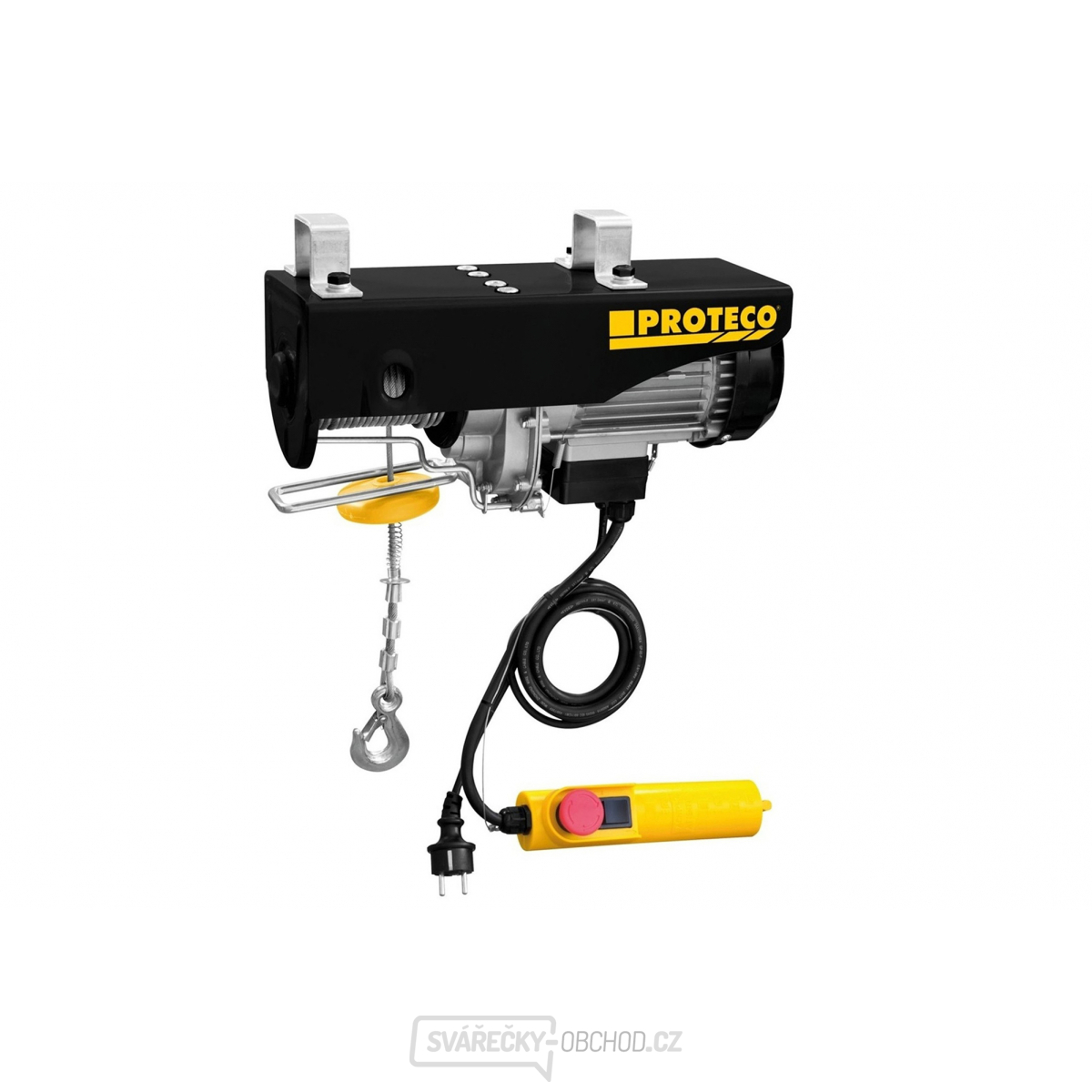

Elektrický lanový naviják (nebo také elektrický vrátek) Proteco 800/400 kg je vhodný ke svislému zdvihání a spouštění břemen s kladkou nebo bez. Pokud použijete kladku, lze zdvihat břemena o maximální hmotnosti 800 kg do výšky 6 m. Režim bez kladky je určen pro předměty do 400 kg, které zvednete do výšky 12 m. Pohon navijáku zajišťuje asynchronní motor o příkonu 1 300 W, který je vybaven vratnou tepelnou ochranou. Ta zabezpečí v případě přehřátí motoru jeho odpojení. Po vychladnutí motoru je jeho funkce opět obnovena. Motor je vybaven elektromechanickou brzdou, která při vypnutí el. proudu ihned zajistí manipulované břemeno v aktuální pozici. Převod je složen z ocelových kalených kol se stálou tukovou náplní v hliníkové skříni. Hřídele jsou uloženy v kuličkových ložiscích. K ovládání navijáku slouží ovladač, který je vybaven kolébkovým přepínačem – zvedání a spouštění břemena a bezpečnostním STOP tlačítkem. Pro snížení zatížení přívodního kabelu je ovladač zavěšen na ocelovém lanku.

Výhody a charakteristické znaky:

  • Maximální nosnost 800 kg - přes kladku, 400 kg - bez kladky.
  • Napájecí napětí 230 V.
  • Lanový zvedák pro svislé zvedání břemen.
  • Jednoduché ovládání.
  • Součástí je montážní sada pro zavěšení (spony, šrouby) a kladka.
  • Zvedák lze použít s kladkou nebo bez.
  • 12 m dlouhé lano se závěsným hákem.
  • Délka kabelu k ovladači 150 cm.

Rozteč děr se závity M10: na třmenu =100 mm / mezi třmeny = 230 mm.

Technické parametry:
Typ: elektrický
Nosnost: 400; 800 kg
Délka lana: 12 m
Průměr lana: 5 mm
Hmotnost: 20,4 kg
Provozní napětí: 230 V ~ 50 Hz
Příkon: 1 300 W
Třída ochrany: I
Stupeň krytí: IP 54
Nosnost - bez kladky: 400 kg
Nosnost - s kladkou: 800 kg
Max. výška zdvihu - bez kladky: 12 m
Max. výška zdvihu - s kladkou: 6 m
Pevnost v tahu: 1 960 N/mm2
Rychlost zdvihu - bez kladky: 9 m/min
Rychlost zdvihu - s kladkou: 4,5 m/min
Proud odebíraný: 5,60 A
Přerušovaný provoz: S3 20% 10 min
Třída izolace vinutí: B
Maximální teplota prostředí: 40 °C
Vnitřní rozměr upínacích třmenů: 46 x 46 mm
Délka kabelu: 130 cm
Délka přívodního kabelu: 70 cm
