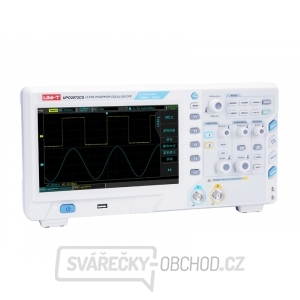

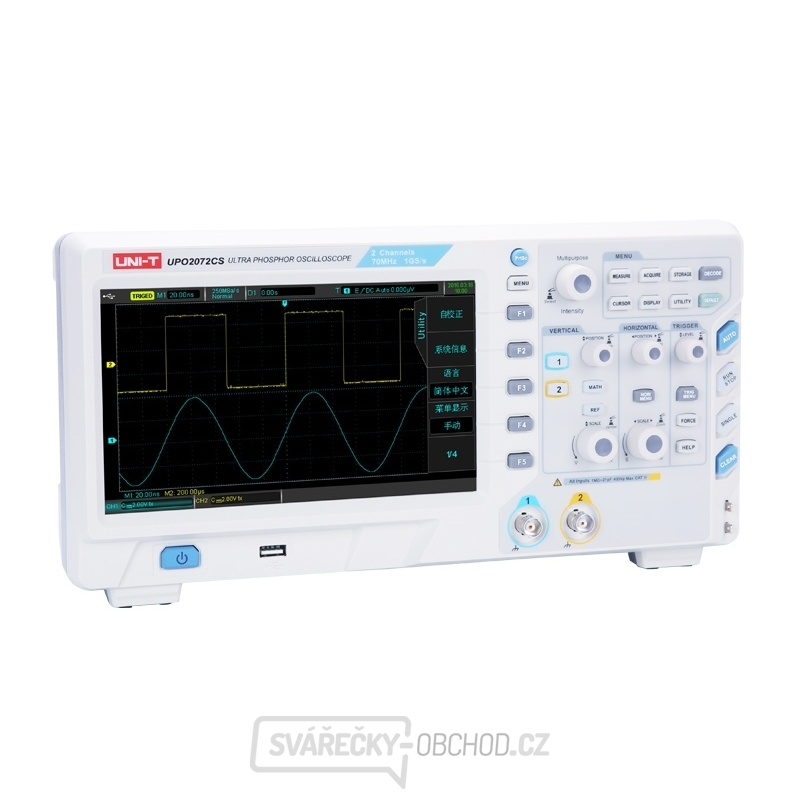

Osciloskop UNI-T UPO2072CS s mnohými funkcemi který dokáže měřit 5 souběžných měření. Má velký 8 palcový displej.

Příslušenství:
Sonda x2(1x,10x, Switchable)

Napájecí šňůra

USB kabel

PC software na CD

Funkce

Spouštění: Hrana, Okno, Runt, Time Out, Nth Edge, Delay, Duration, Setup/Hold, Pulse Width, Slope, Video, Pattern, RS232/UART, I2C, SPI

Dekódování sběrnic: RS232/UART, I2C, SPI

Operace s průběhy: A+B, A-B, AxB, A/B, FFT, Logic operation, Editable Advanced, Filter
Automatické měření: Max, Min, High, Low, Middle, Pk-Pk, Ample, Mean, Cycle Mean, RMS, Cycle RMS, Area, Cycle Area, OverShoot, PreShoot, Period, Freq, Rise, Fall, +Width, -Width, +Duty, -Duty, RiseDelay, FallDelay, Phase, FRR, FRF, FFR, FFF, LRF, LRR, LFR, LFF

Technické parametry:
Šířka pásma: 70MHz
Počet kanálů: 2
Vzorkování: 1GS/s
Max. hloubka paměti: 28Mpts (na kanál)
Počet průběhů za sekundu: až 50 000 wfms/s
Rozsah časové základny: 5ns/div-50s/div
Vstupní vazba: (1MΩ±2%)//(20pF±3pF)
Verikální osa: 1mV/div-20V/div (1MΩ)
Přesnost DC zesílení: ±3%
Počet uložených průběhů: 65000
Počet měření: 5 souběžných měření
Statistiky: průměr, Max, Min, standardní odchylka, počet měření
Frekvenční čítač: 6 bitů
Standardní rozhraní: USB-Host, USB-Device, LAN, AUX (Trig Out, Pass/Fail)
Napájení: 100V-240V AC, 50/60Hz
Displej: 8 palců, 800x480
Hmotnost: 3.5kg
Rozměry: 336x164x108mm
