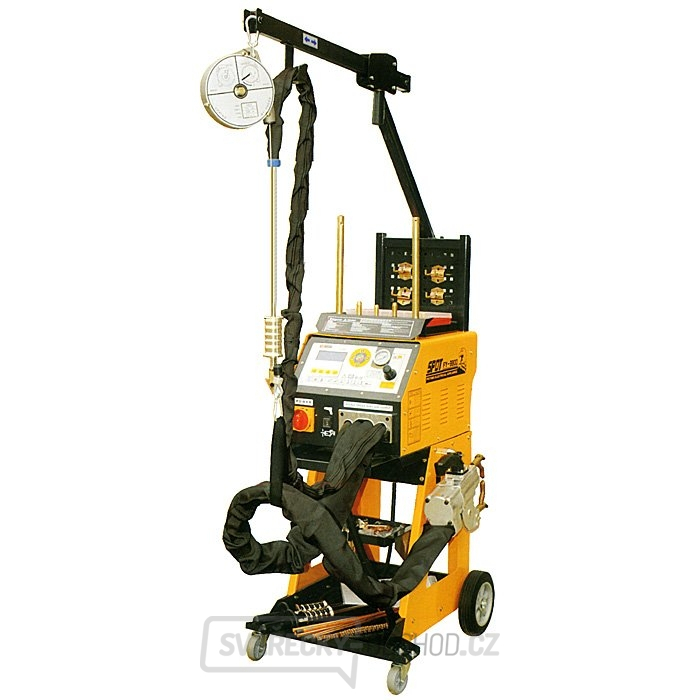

Spotovací přístroj pro opravy karosérií FY-9900

Vysoce výkonný spotovací přístroj FY-9900 s pojízdným vozíkem je koncipovaný především jako speciální zařízení i pro velmi náročné opravy karosérií motorových vozidel. Vozík přístroje je opatřen zadní stěnou a ramenem, na kterém je otočně uložený výložník pro zavěšení pistole s příslušným výměnným spojovacím/navařovacím nástavcem. Výložník může být osazen i pružinovým závěsem (balancerem) pro přívody pneumatických bodových kleští. Svařovací proces je řízen mikroprocesorem za účelem optimálního výsledku, takže manuální nastavování již není zapotřebí. Přístroj umožňuje provádění celé řady autokarosářských úkonů.


K těm nejčastěji používaným patří:

  • navařování šroubů, nýtů, vytahovacích hřebů, podložek, vlnovců apod. (pro následné vytahování vhodným vytahovacím přípravkem/kladivem, tyto přípravky jsou součástí standardního příslušenství spoteru),
  • jednostranné bodování hrotem (např. jednostranné navařování plechu do tloušťky 1,0 + 1,2 mm),
  • oboustranné bodové svařování pomocí pneumatických bodových kleští (plechy do tloušťky 2,5 + 2,5 mm),
  • přivařování karosářských komponentů (např. různé prvky pro upevňování ozdobných součástí karosérie atd.),
  • stahování vypouklých nerovností (boulí apod.) nahříváním atd.

Příslušné stavy/operace jsou indikovány na velkém LCD displeji s modrým podsvícením. Uživatelskému komfortu napomáhá i 10 svářecích programů a 60 paměťových funkcí. Konstrukce přístroje odpovídá vysokým japonským standardům a požadavkům Quality Management Systém ISO 9001:2000 V přístroji se používá kvalitní elektronika a relé, ochranný systém proti přehřátí atd. Na přístroji je osazen regulovatelný, vysoce kvalitní vzduchový filtr (zejména pro pneumatický vytahovací přípravek s přísavkou).


Ve standardním příslušenství je sada navařovacích vytahovacích elementů a vytahovacích přípravků (včetně pneumatických bodových kleští, 2 pneumatických vytahovacích kladiv s přísavkou atd.). Jako další příslušenství na přání se zpravidla dodává speciální vytahovací přípravek Quick puller.



Doporučené příslušenství:
Speciální vytahovací přípravek Quick puller
Pružinový závěs s protitahem (balancerem) pro zavěšení přívodů ke svařovacím kleštím a jejich udržování v požadované pozici



Popis úkonů na obrázku s číslicemi:

1. stahování boulí nahříváním
2. naváření vytahovacích podložek
3. jednostranné naváření
4. naváření vytahovacích trojúhelníků
5. rovnání plechových panelů
6. vytahování pomocí kluzného kladiva
7. oprava pomocí spojovacích trojúhelníků
8. naváření šroubů
9. vytahování pomocí vedle sebe navařených prvků
10. švové navařování
11. vytahování pomocí navařené podložky a kluzného kladiva
12. vytahování kladivem s přísavkou
13. vytahování pomocí navařeného vlnovce
14. navařování nýtů/hřebů
15. oboustranné svařování bodovými kleštěmi

Technické parametry:

Napájení: 400 V 50 Hz
Max.příkon: 26,8 kVA
Max.vstupní proud:60 A
Jednostranné spotovací svařování: 1,0 + 1,5 mm
Oboustranné spotovací svařování: 2,5 + 2,5 mm
Rozsah času svařování: 0-99 ms
Přívodní kabely: 2500 + 2500 mm, 2300 + 1900 mm
Stlačený vzduch: 6-10 bar
Rozměry (d x š x v): 700 x 530 x 1800 mm
Hmotnost: 138 kg
