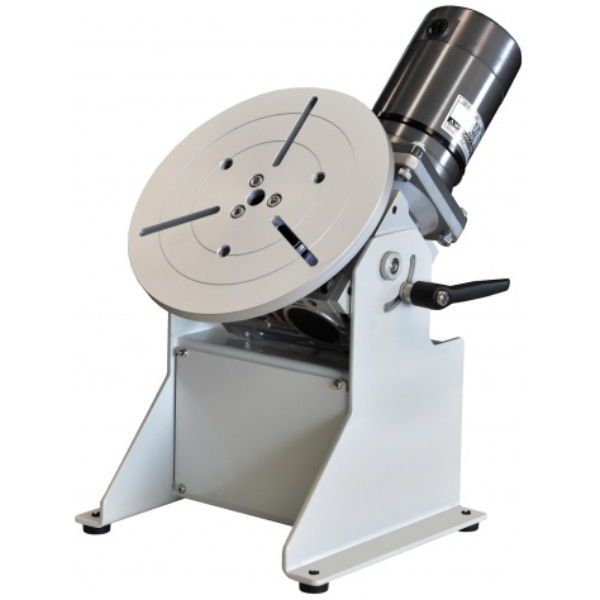

2-osé rotační polohovadlo se základní funkční výbavou. Ideální volba pro jednoduché aplikace.
Profesionální výkon navzdory snadnému použití.
Jednoduchost ovládání polohovadla neklade vysoké nároky na obsluhu. Odolná a prověřená konstrukce zajišťuje bezpečný provoz, dlouhou životnost a bezproblémový servis.
Model polohovadla se základními funkcemi a jednoduchým nastavením pro automatizovaný svařovací proces.
Vlastnosti
- Nosnost až 50 kg*.
- Nastavení rychlosti otáčení v rozsahu 0,5 – 8 ot./min.
- Pravý nebo levý chod.
- Řídicí jednotka je schopna odolávat vysokofrekvenčním vlivům.
- Rozsah úhlu sklonu od 0° ~ 90° pro různé svařovací aplikace.
- Hlavní hřídel je vybavena průchozím otvorem Ø14 mm pro svařování trubek nebo pro použití ochranného plynu.
- Pracovní deska polohovadla obsahuje 3 přímé otvory pro tříčelisťové sklíčidlo (dodáváno na přání).
* Maximální nosnost polohovadla při nulovém úhlu naklopení pracovní desky (talíře). Přesné hodnoty udávající možnost zatížení polohovadla jsou uvedeny v zátěžovém diagramu.
Technická data
- Technická data
- Zátěžový diagram
| HMOTNOST | 10 kg |
| NÁKLON | 0-90° |
| NOSNOST HORIZ. / VERT. | 50 / 30 kg |
| PROUDOVÁ ZATÍŽITELNOST | 200 (100 %) |
| PRŮMĚR PRACOVNÍ DESKY | 200 mm |
| REVERZNÍ PŘEPÍNAČ | Ano |
| ROZMĚRY | 320 x 240 x 265 mm |
| RYCHLOST OTÁČENÍ | 0,5 - 8 rpm |
| VSTUPNÍ NAPÁJECÍ NAPĚTÍ | 100-240 V, 50/60 Hz |
