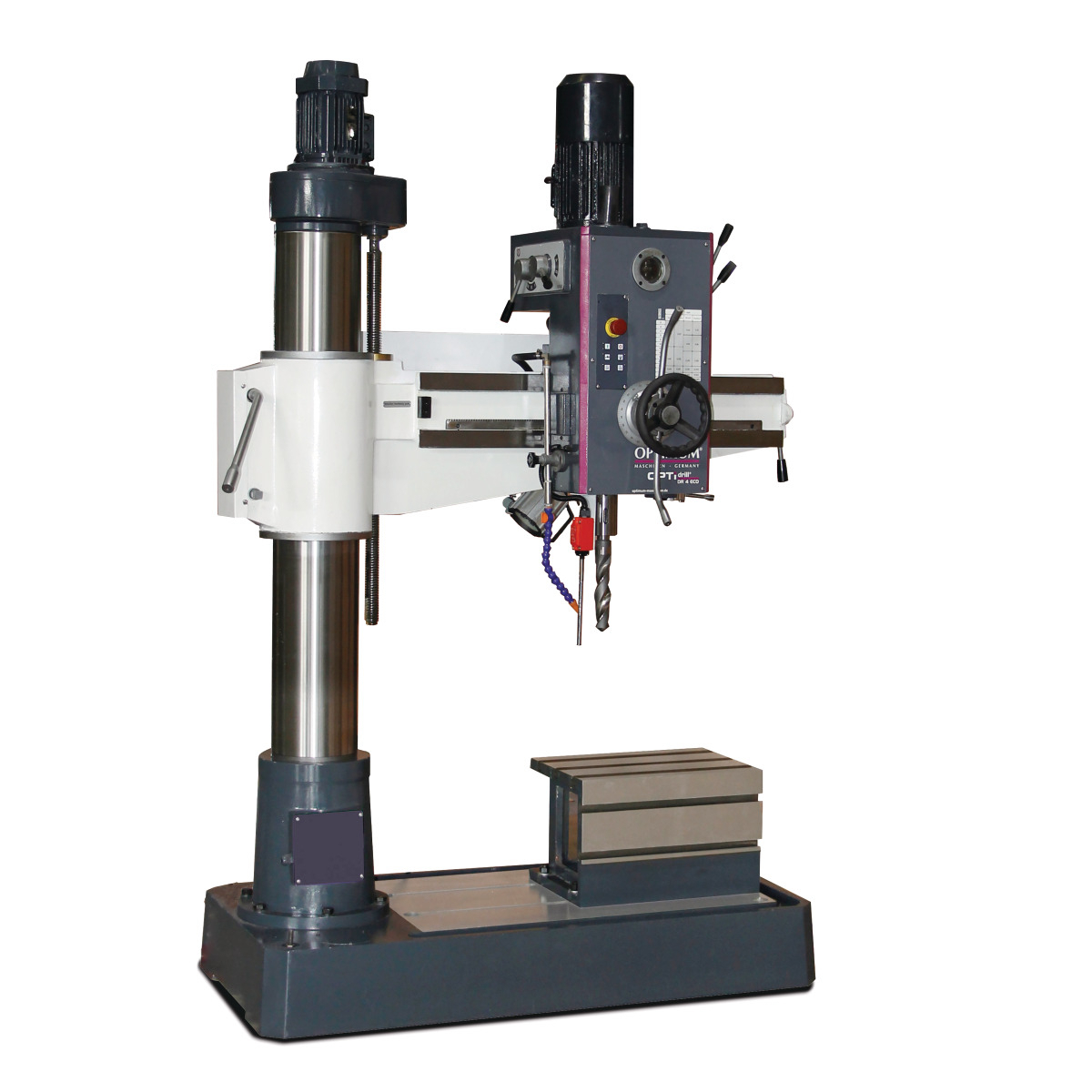

Radiální vrtačka OPTIdrill RD 4E

OPTIMUM OPTIdrill RD 4E je robustní průmyslová radiální vrtačka určená pro vrtání, vystružování a řezání závitů do kovových obrobků. Díky otočnému výložníku a vodorovně posuvnému vřeteníku umožňuje přesně nastavit polohu nástroje nad obrobkem bez nutnosti častého přemísťování těžkých součástí. Je vhodná pro strojírenskou výrobu, zámečnické provozy, opravárenské dílny i kusovou a sériovou výrobu.

Vrtačka dosahuje maximálního vrtacího průměru 35 mm v oceli S235JR, při trvalém vrtání 32 mm. Vřeteno s kuželem MK4 nabízí šest převodových stupňů s otáčkami 75–1 220 ot./min a automatický posuv v rozsahu 0,1–0,25 mm/ot. Hlavní motor má výkon 2,2 kW a pro elektrické připojení stroje je nutné třífázové napájení 400 V.

Masivní litinová konstrukce, mechanické zpevňování sloupu a vřeteníku i motorové výškové nastavení ramene poskytují potřebnou stabilitu a flexibilitu při obrábění rozměrnějších kovových dílů.

Radiální konstrukce pro vrtání rozměrných obrobků

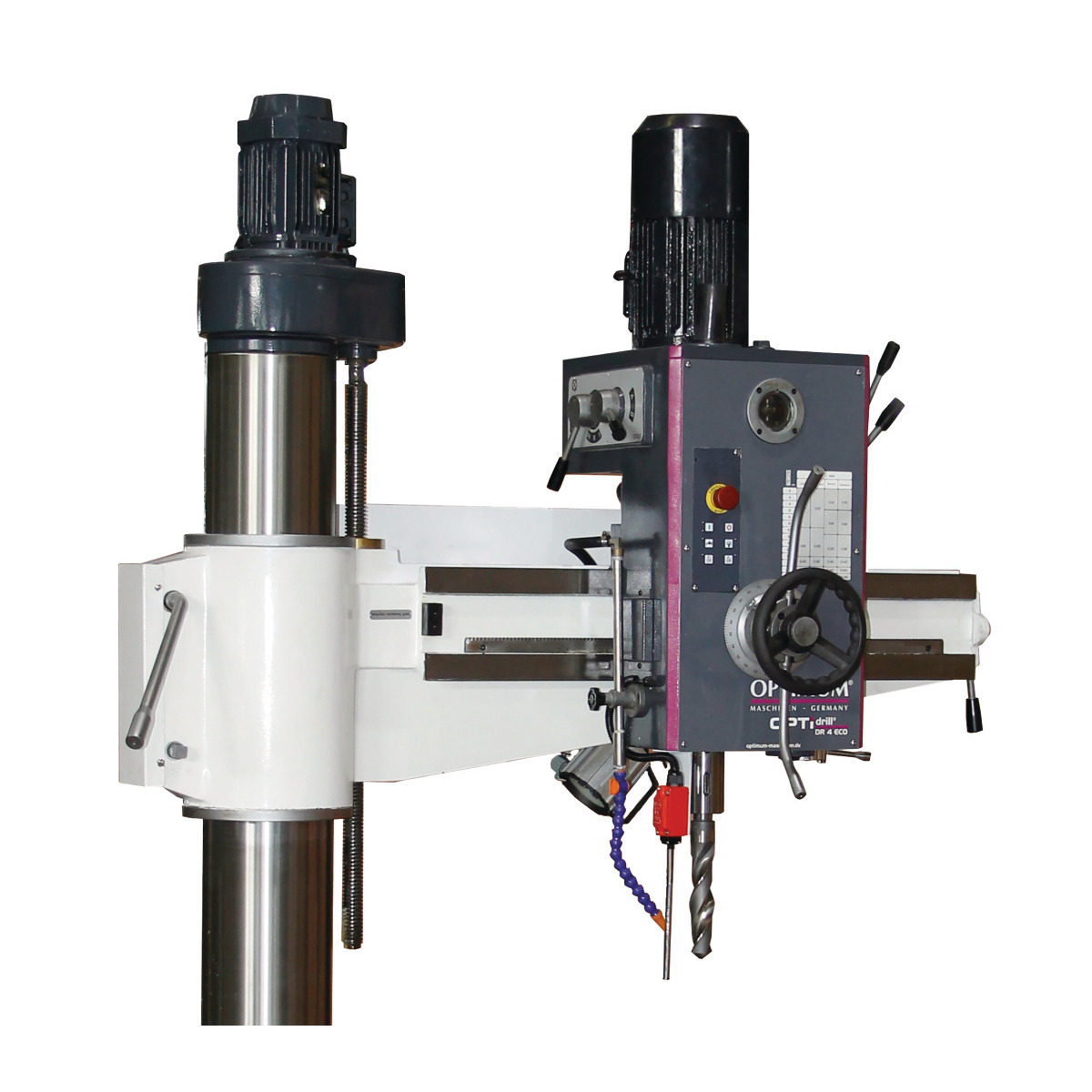

Hlavní předností stroje OPTIdrill RD 4E je možnost přivést vrtací nástroj do požadovaného místa nad pevně upnutým obrobkem. Vřeteník se pohybuje vodorovně po výložníku v rozsahu 570 mm a vzdálenost osy vřetena od sloupu lze nastavit od 300 do 870 mm.

Výložník lze výškově přestavovat motorovým pohonem se zdvihem 500 mm. Tím se výrazně usnadňuje nastavování pracovní výšky při obrábění různě vysokých dílců. Ve srovnání s běžnou stojanovou vrtačkou je radiální provedení zvlášť praktické pro svařence, příruby, odlitky a velké strojírenské součásti.

Vřeteník a sloup lze mechanicky zpevnit společně nebo samostatně. Správné zajištění nastavené polohy je důležité pro přesnost vrtání a stabilitu stroje během záběru nástroje.

Vrtání až do Ø 35 mm a automatický posuv

Vrtačka je konstruována pro vrtání otvorů do oceli S235JR o průměru až 35 mm. Pro dlouhodobé vrtání výrobce uvádí kapacitu 32 mm. Tyto hodnoty umožňují široké využití při obrábění strojních součástí i ocelových konstrukčních prvků.

Vřeteno s kuželem Morse MK4 poskytuje pevné upnutí odpovídajících vrtacích nástrojů a držáků. Zdvih pinoly 200 mm dovoluje provádět hlubší vrtací operace bez nutnosti častého výškového přestavování ramene.

Automatický posuv pinoly nabízí tři stupně v rozsahu 0,1–0,25 mm/ot. Strojní posuv je výhodný zejména při opakovaných pracovních operacích, kdy pomáhá udržovat rovnoměrné podmínky záběru nástroje.

Šest převodových stupňů a převodovka v olejové lázni

Otáčky vřetena lze nastavit v šesti stupních od 75 do 1 220 ot./min. Nižší rychlosti se uplatní především při vrtání větších otvorů, zatímco vyšší stupně umožňují použití menších vrtáků a vystružovacích nástrojů.

Převodovka vrtací hlavy pracuje v olejové lázni. Kalená a přesně broušená ozubená kola z chromniklové oceli přispívají ke klidnému přenosu výkonu a odolnosti převodového mechanismu.

Součástí výbavy je pravý a levý chod vřetena, který rozšiřuje možnosti stroje také o závitovací operace s odpovídajícím nástrojem a pracovním postupem.

Masivní litinová konstrukce pro stabilní obrábění

Základnu stroje tvoří robustní konstrukce s pracovní plochou 1 400 × 700 mm. Na základně jsou dvě T-drážky o šířce 16 mm a rozteči 200 mm, které umožňují upevnění vhodných upínacích přípravků nebo rozměrnějších obrobků.

Silnostěnný litinový sloup a tuhý výložník pomáhají omezovat nežádoucí vibrace během obrábění. Vodicí plochy výložníku jsou kalené a přesně broušené, což podporuje plynulé přestavování vřeteníku a dlouhodobé zachování přesnosti.

Součástí dodávky je také upínací stůl o rozměrech 460 × 320 × 300 mm s broušenými plochami a paralelními T-drážkami. Stůl je vhodný pro upevnění menších až středně velkých součástí, zatímco rozměrnější obrobky lze podle jejich tvaru a požadavků na upnutí umístit přímo na základnu stroje.

Chlazení, osvětlení a ovládání

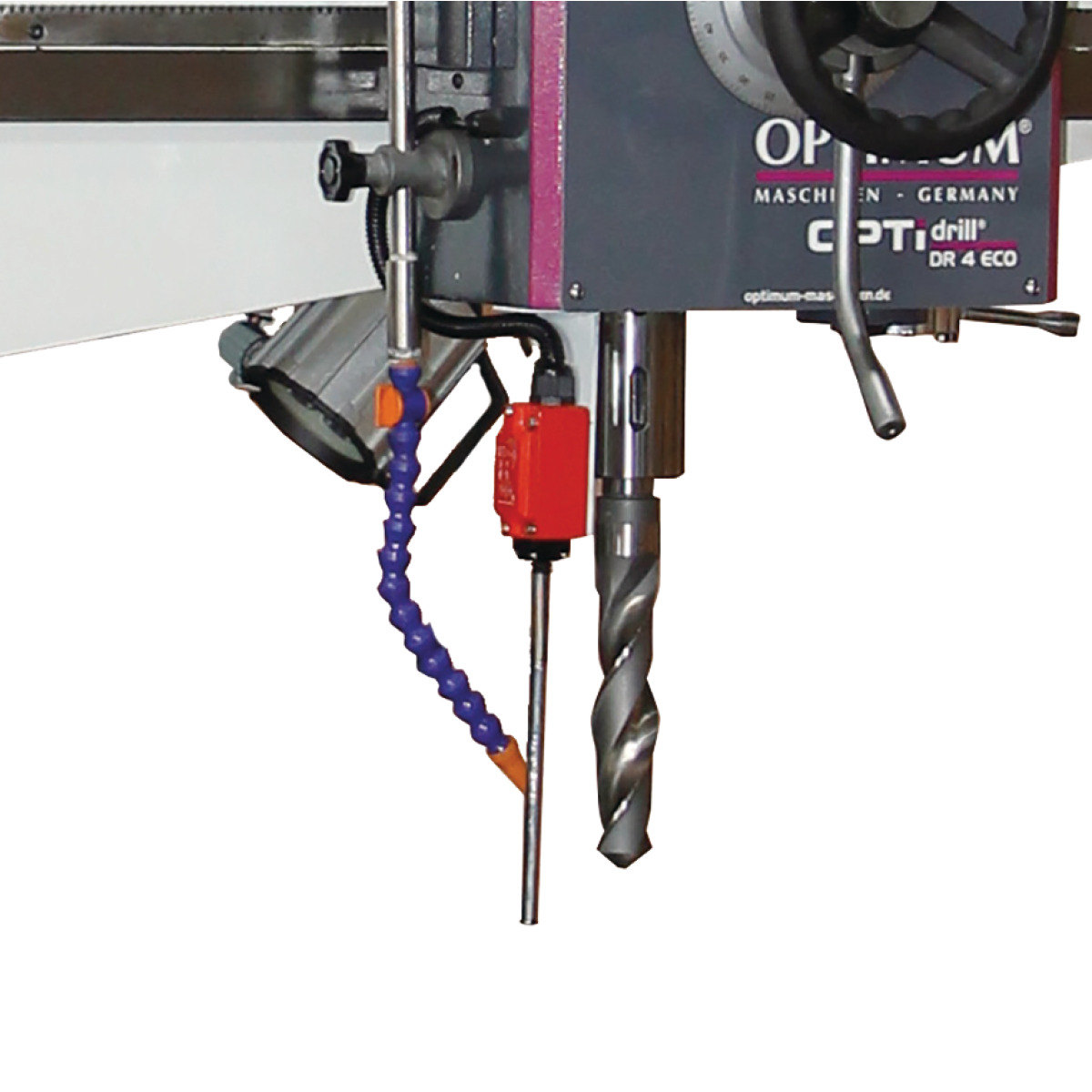

OPTIdrill RD 4E je vybavena integrovaným chladicím systémem s nádrží na chladicí kapalinu umístěnou v základně stroje. Chlazení pomáhá omezovat zahřívání nástroje a obrobku při vrtání a dalších obráběcích operacích.

Pracovní prostor osvětluje integrovaná LED svítilna, která usnadňuje kontrolu nástroje a místa obrábění. Ovládací panel má přehledně uspořádané ovládací prvky pro nastavení funkcí stroje.

Bezpečnostní výbava zahrnuje elektricky brzděný motor, ochranu proti přetížení a ovládací obvody s napětím 24 V DC a dvoukanálovým bezpečnostním řetězcem podle DIN EN 12717.

Hlavní výhody radiální vrtačky OPTIdrill RD 4E

• Vrtací výkon až Ø 35 mm do oceli – pro náročnější kovovýrobu a průmyslové aplikace.
• Trvalý vrtací výkon Ø 32 mm – vhodný pro pravidelnou výrobní práci.
• Vodorovný posuv vřeteníku 570 mm – nastavení polohy nástroje nad obrobkem.
• Motorový zdvih výložníku 500 mm – pohodlnější výškové nastavení.
• Šest rychlostních stupňů 75–1 220 ot./min – přizpůsobení otáček průměru a materiálu nástroje.
• Automatický posuv 0,1–0,25 mm/ot. – rovnoměrnější průběh vrtání.
• Kužel vřetena MK4 – pro průmyslové vrtací nástroje a vhodné redukce.
• Masivní litinová konstrukce – stabilita a odolnost při obrábění.
• Převodovka v olejové lázni – plynulý přenos výkonu.
• Integrované chlazení a LED osvětlení – výbava pro pohodlnější obrábění.
• Upínací stůl v dodávce – možnost upínání dílců přímo ve stroji.

Obsah dodávky

• Radiální vrtačka OPTIMUM OPTIdrill RD 4E
• Upínací stůl 460 × 320 × 300 mm
• Redukční pouzdro Morse MK4–MK3
• Redukční pouzdro Morse MK4–MK2
