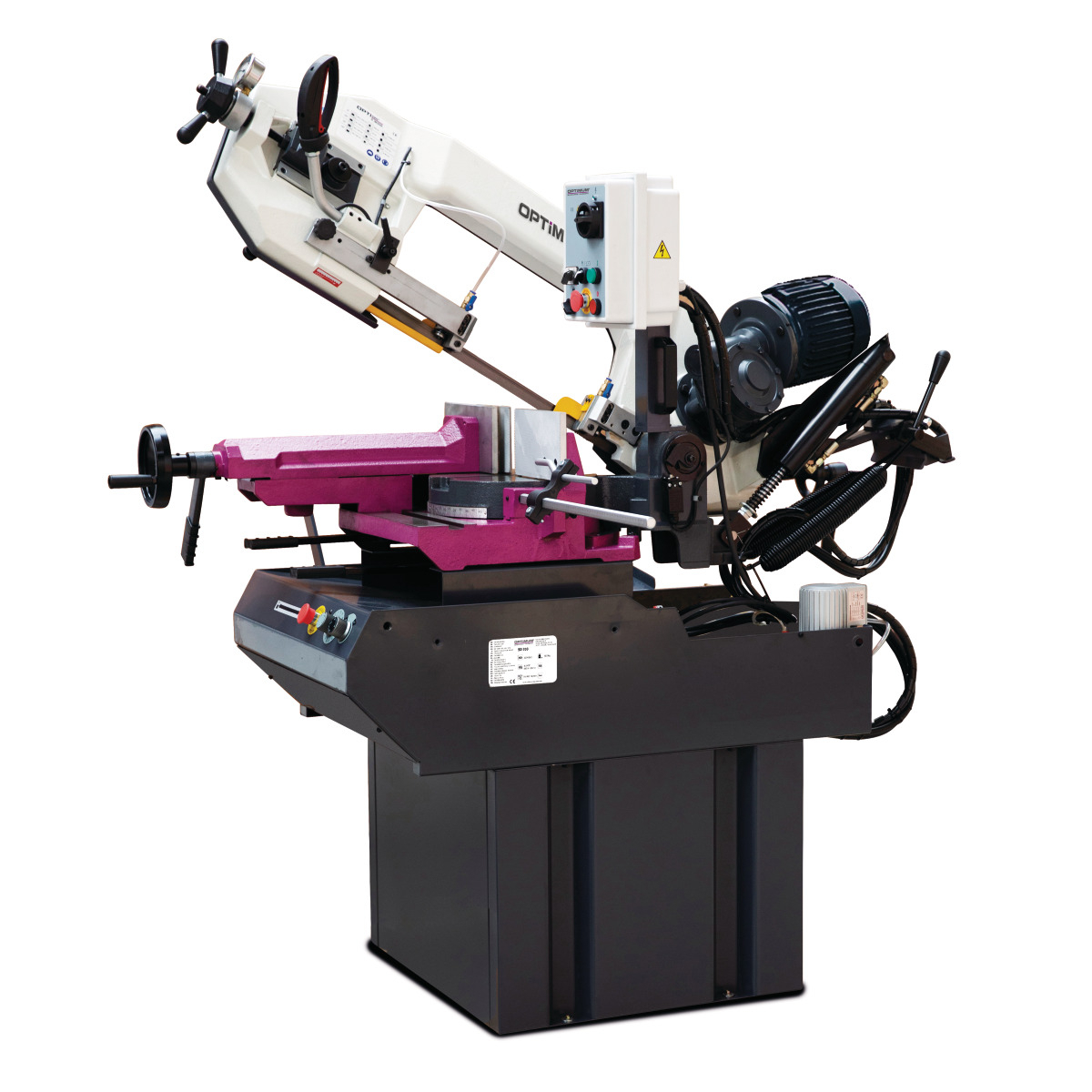

Pásová pila na kov OPTIMUM OPTIsaw SD 310V je robustní stacionární pila s otočným pilovým ramenem, hydraulickým spouštěním a plynulou regulací rychlosti pilového pásu. Je určena pro přesné dělení ocelových profilů, trubek, tyčí a dalších kovových polotovarů v profesionálních zámečnických a strojírenských provozech.
Stroj nabízí maximální řezný průměr 255 mm při kolmém řezu a kapacitu 200 × 270 mm pro pravoúhlý profil. Pás o rozměrech 2 750 × 27 × 0,9 mm pracuje s plynule nastavitelnou rychlostí 15–100 m/min. Třífázový motor o výkonu 1,5 kW a napájení 400 V poskytuje potřebný výkon i při nízkých řezných rychlostech.
Přesné dělení kovových profilů a plného materiálu
Pásová pila OPTIsaw SD 310V je vhodná pro pravidelné řezání trubek, hranatých profilů, kulatiny a konstrukční oceli. Těžká litinová konstrukce omezuje vibrace a pomáhá udržovat stabilní vedení pilového pásu. To je důležité zejména při zpracování rozměrnějších průřezů, kde se nepřesnosti řezu mohou projevit při následném svařování nebo montáži.
Pilové rameno lze natáčet pro provádění pokosových řezů v rozsahu od −60° do +45°. Při úhlování se natáčí samotné rameno s pilovým pásem, zatímco materiál zůstává upnutý ve svěráku. Toto řešení je praktické při výrobě rámů, ocelových konstrukcí, zábradlí a dalších svařovaných sestav.
Plynulá regulace rychlosti pomocí frekvenčního měniče
Významnou předností varianty SD 310V je frekvenční měnič, který umožňuje plynule regulovat rychlost pilového pásu. Rozsah 15–100 m/min dovoluje lépe přizpůsobit řezné podmínky druhu kovu, velikosti průřezu a zvolenému pilovému pásu.
Nižší rychlosti jsou vhodné pro náročnější materiály, zatímco vyšší rychlosti lze využít při odpovídajících podmínkách pro řezání snadněji obrobitelných kovů. Správně zvolená rychlost společně s vhodným ozubením pásu přispívá ke kvalitě řezu a omezuje předčasné opotřebení nástroje.
Hydraulické spouštění pilového ramene
Posuv pilového ramene do řezu je řízen hydraulickým spouštěcím válcem. Obsluha může regulovat rychlost klesání ramene podle řezaného materiálu a průřezu. Díky tomu je možné dosáhnout rovnoměrnějšího posuvu bez nutnosti neustálého ručního přitlačování.
Po dokončení řezu automatický koncový spínač zastaví stroj. Zvedání pilového ramene se provádí ručně. Toto uspořádání umožňuje pohodlnou práci při opakovaném dělení materiálu v běžném dílenském provozu.
Stabilní vedení pásu a přesné upnutí materiálu

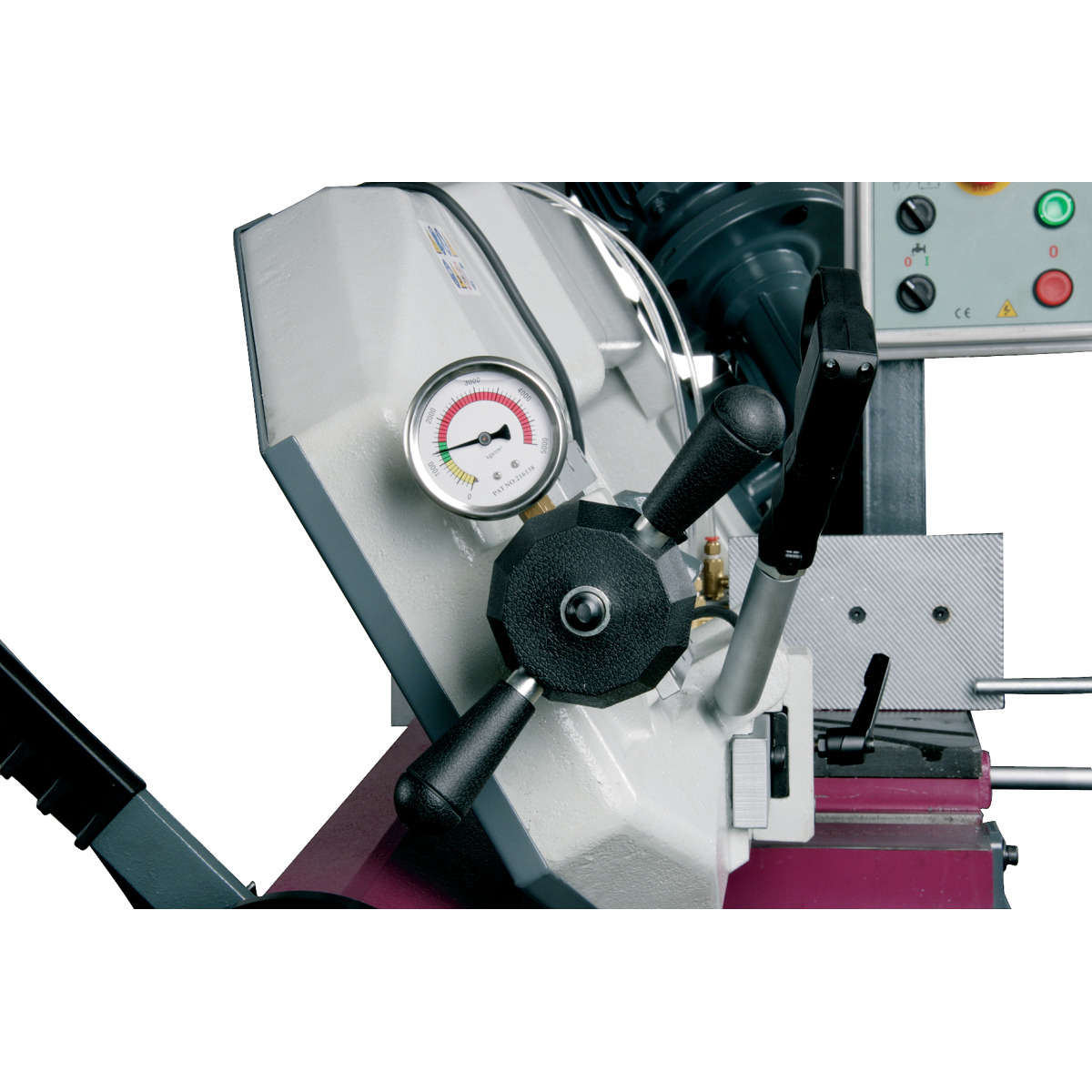

Vedení pilového pásu je osazeno tvrdokovovými vodítky, která pomáhají udržovat správnou polohu pásu při řezání. Napnutí pásu lze přesně kontrolovat pomocí manometru. Správné napnutí a seřízení vedení jsou důležité pro rovný řez i dlouhou životnost pilového pásu.

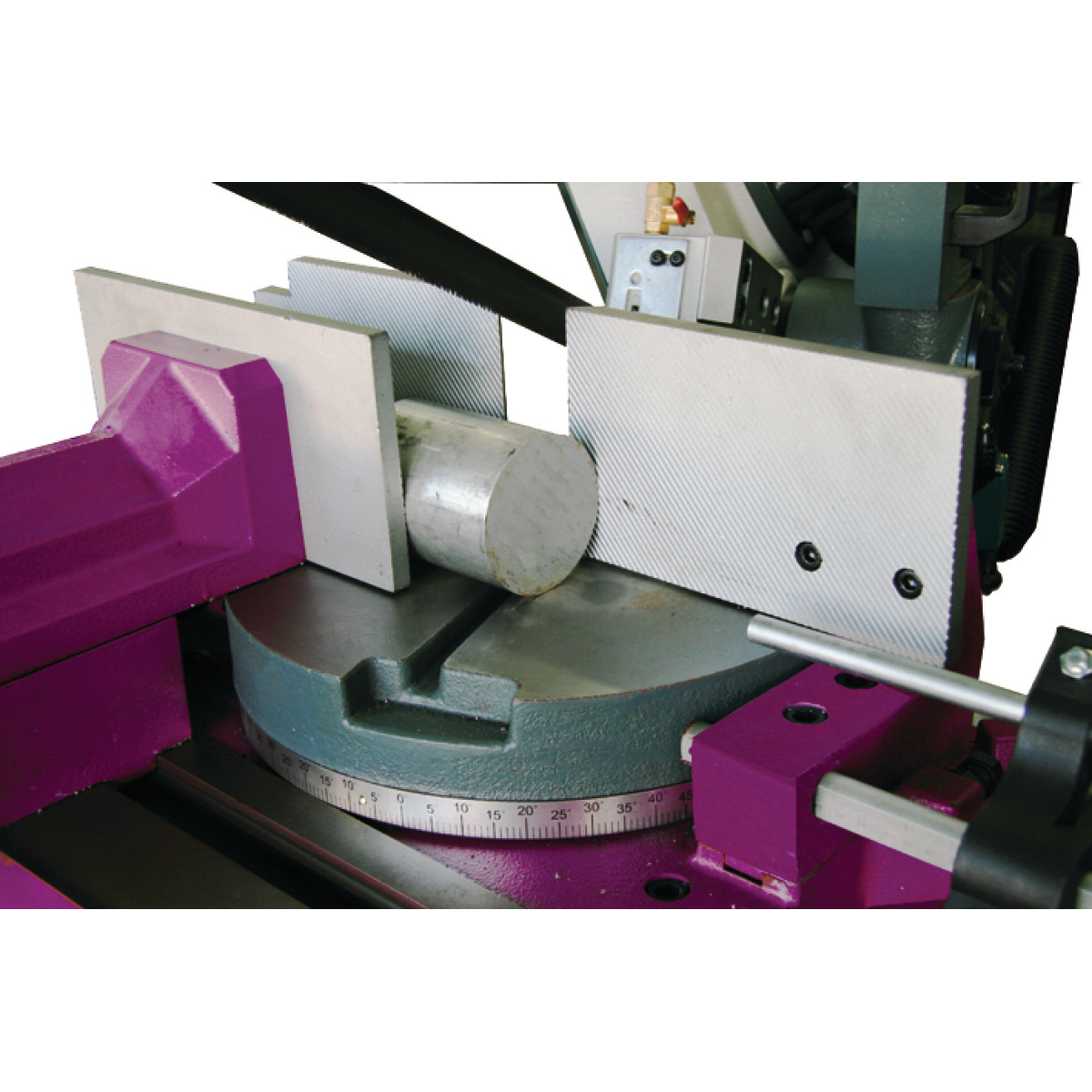

Rychloupínací svěrák umožňuje pevné upnutí obrobku a usnadňuje opakované zakládání materiálu. Nastavitelné dorazy pomáhají přesně nastavit požadovaný úhel řezu. Pro opakované krácení dílů na stejnou délku je součástí dodávky také materiálový doraz.
Integrované chlazení a čištění pilového pásu
Pila je vybavena systémem chlazení s čerpadlem o výkonu 100 W. Chladicí kapalina pomáhá odvádět teplo z místa řezu, omezuje tření a přispívá k šetrnějšímu provozu pilového pásu.
Součástí konstrukce je také kartáč na čištění pásu od kovových třísek. Odstraňování třísek je důležité pro správný chod nástroje, zejména při delších řezech nebo pravidelném dělení plného materiálu.
Hlavní výhody pásové pily
- Řezná kapacita Ø 255 mm při 90° – vhodná pro větší kovové průřezy.
- Plynulá rychlost pásu 15–100 m/min – přizpůsobení různým druhům materiálů.
- Frekvenční měnič – komfortní regulace řezné rychlosti.
- Pokosové řezy −60° až +45° – možnost oboustranného úhlování pilového ramene.
- Hydraulické spouštění ramene – kontrolovaný posuv do řezu.
- Masivní litinová konstrukce – stabilní chod s omezením vibrací.
- Tvrdokovová vodítka pásu – přesné vedení řezného nástroje.
- Kontrola napnutí pomocí manometru – snadnější správné seřízení pásu.
- Automatické zastavení po dokončení řezu – pohodlnější obsluha.
- Integrované chlazení a kartáč pásu – lepší provozní podmínky při řezání kovů.
- Rychloupínací svěrák – rychlé a pevné uchycení materiálu.
Obsah dodávky
- Pásová pila OPTIMUM OPTIsaw SD 310V
- Bimetalový pilový pás
- Materiálový délkový doraz
- Podstavec stroje
Součástí konstrukce pily je chladicí systém s čerpadlem. Vhodnou chladicí kapalinu a náhradní pilové pásy lze doplnit podle požadovaného použití.
Technické parametry
| Výrobce | OPTIMUM |
|---|---|
| Model | OPTIsaw SD 310V |
| Řezná kapacita 90° – kulatina | 255 mm |
| Řezná kapacita 90° – profil | 200 × 270 mm |
| Řezná kapacita +45° – kulatina | 190 mm |
| Řezná kapacita +45° – profil | 160 × 160 mm |
| Řezná kapacita −45° – kulatina | 190 mm |
| Řezná kapacita −45° – profil | 140 × 210 mm |
| Řezná kapacita −60° – kulatina | 110 mm |
| Řezná kapacita −60° – profil | 110 × 210 mm |
| Rychlost pilového pásu | 15–100 m/min |
| Rozměry pilového pásu | 2 750 × 27 × 0,9 mm |
| Regulace rychlosti | Plynulá, frekvenční měnič |
| Motor pily | 1,5 kW |
| Motor čerpadla chlazení | 100 W |
| Elektrické připojení | 400 V / 50 Hz |
| Posuv do řezu | Hydraulicky regulovaný |
| Rozsah úhlování | −60° až +45° |
| Rozměry stroje (D × Š × V) | 1 850 × 1 330 × 2 000 mm |
| Hmotnost | 380 kg |
Zobrazit další parametry Skrýt další parametry
Další modely najdete v kategorii pásové pily na kov a mezi stroji značky OPTIMUM. S výběrem správné řezné kapacity, rychlosti pásu a vybavení vám pomůže článek Jak vybrat pásovou pilu.
Časté dotazy
Jaký je maximální řezný průměr při kolmém řezu?
Při úhlu 90° lze řezat kulatinu o průměru až 255 mm. Maximální pravoúhlý průřez činí 200 × 270 mm.
Je možné plynule regulovat rychlost pilového pásu?
Ano. Model SD 310V má frekvenční měnič umožňující plynulé nastavení rychlosti od 15 do 100 m/min.
Lze s pilou provádět pokosové řezy?
Ano. Otočné pilové rameno umožňuje nastavení úhlu od −60° do +45°.
Je pilový pás součástí dodávky?
Ano. Součástí dodávky je bimetalový pilový pás spolu s délkovým dorazem materiálu a podstavcem stroje.
