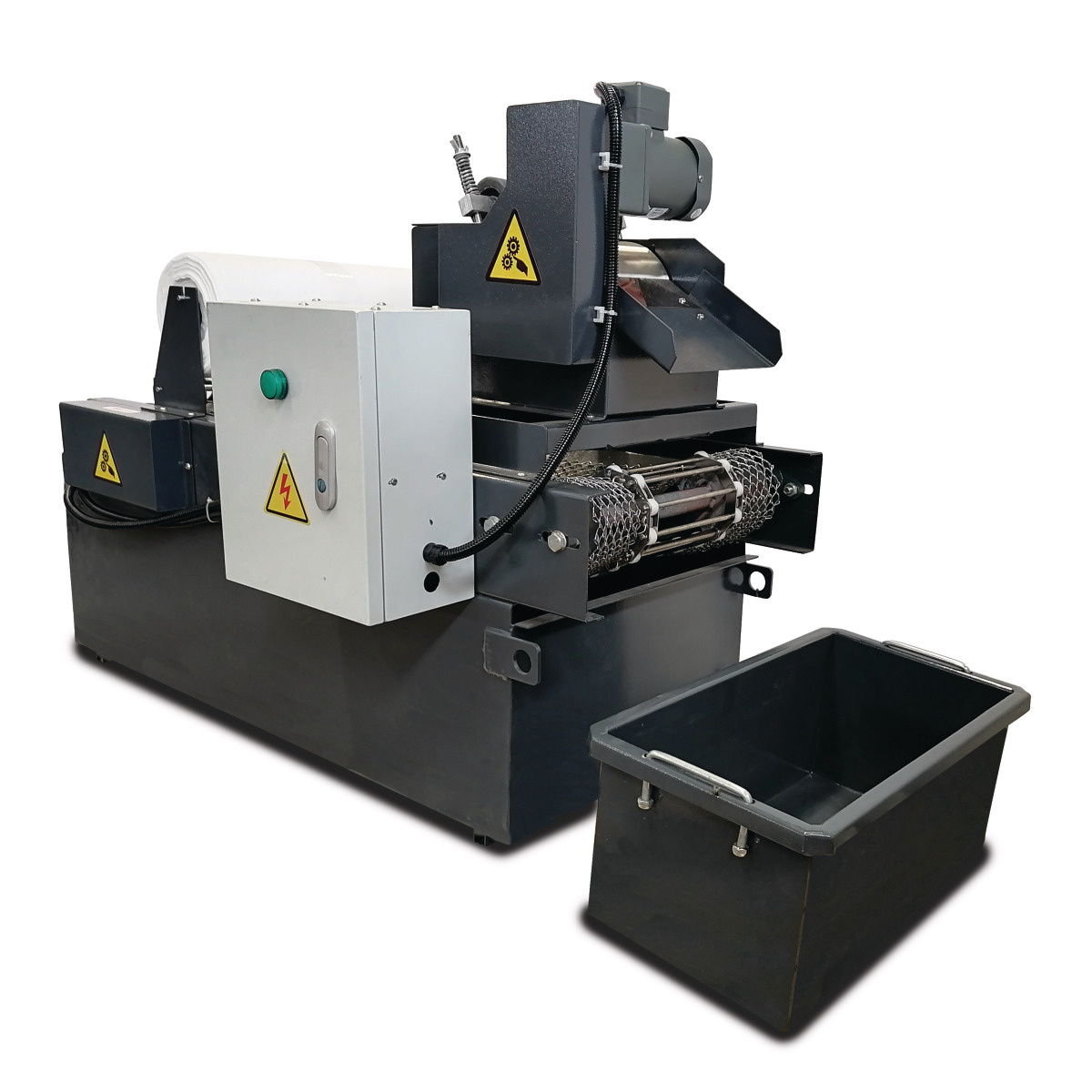

Magnetická filtrační jednotka OPTIMUM MPS1 je zařízení pro čištění brusných, chladicích a mazacích kapalin používaných při obrábění kovů. Kombinuje magnetický separátor s papírovým pásovým filtrem, takže dokáže oddělovat kovové částice i jemnější mechanické nečistoty. Je vhodná zejména pro brusky a další obráběcí stroje využívající cirkulující chladicí kapalinu.
Jednotka je vybavena nádrží o objemu 120 litrů a chladicím čerpadlem s maximálním průtokem 25 l/min. Dvoustupňový princip filtrace pomáhá udržovat kapalinu čistší, omezuje návrat nečistot do pracovního prostoru a přispívá k lepším provozním podmínkám při broušení.
Magnetická a papírová filtrace v jednom zařízení
Magnetický separátor zachycuje feromagnetické částice vznikající při broušení oceli a dalších magnetických kovových materiálů. Tyto nečistoty se tak mohou oddělit ještě před další filtrací kapaliny.
Papírový pásový filtr následně zachycuje také mechanické nečistoty, které magnetický separátor nedokáže odstranit. Při použití emulzí na vodní bázi dosahuje jednotka jemnosti filtrace 30–40 µm.
Kombinace obou způsobů filtrace je praktická zejména při obrábění, při kterém se v chladicí kapalině hromadí kovové částice, brusný kal a další drobné nečistoty.
Chladicí systém s nádrží 120 litrů
Integrovaná nádrž poskytuje prostor pro zásobu a cirkulaci chladicí kapaliny. Čerpadlo s průtokem až 25 l/min umožňuje její dopravu zpět do chladicího okruhu připojeného stroje.
Vlastní filtrační jednotka tak spojuje čištění kapaliny s její cirkulací. Při výběru pro konkrétní obráběcí stroj je důležité zohlednit požadovaný průtok, způsob připojení a prostorové možnosti pracoviště.
Papírový pásový filtr
Filtrační část používá papír o šířce 400 mm. Posuv filtračního materiálu zajišťuje samostatný motor o výkonu 90 W. Filtrační papír je spotřební materiál, který je nutné podle znečištění a provozního zatížení průběžně doplňovat.
Pro jednotku MPS1 je určen náhradní filtrační papír OPTIMUM s objednacím číslem 3112001.
Hlavní výhody
- Kombinovaná filtrace – magnetický separátor a papírový pásový filtr v jednom zařízení.
- Nádrž 120 l – zásoba kapaliny pro chladicí okruh.
- Průtok čerpadla 25 l/min – pro cirkulaci chladicí kapaliny.
- Jemnost filtrace 30–40 µm při použití emulze na vodní bázi.
- Filtrační papír šířky 400 mm pro zachycování mechanických nečistot.
- Samostatný pohon posuvu filtru – motor o výkonu 90 W.
- Vhodné pro brusné a chladicí kapaliny používané při obrábění kovů.
- Snadno dostupný náhradní filtrační materiál pro pravidelný provoz.
Technické parametry
| Výrobce | OPTIMUM |
|---|---|
| Model | MPS1 |
| Typ filtrace | Magnetická a papírová pásová |
| Objem nádrže | 120 l |
| Maximální průtok čerpadla | 25 l/min |
| Šířka filtračního papíru | 400 mm |
| Jemnost filtrace – vodní emulze | 30–40 µm |
| Průměr role filtračního materiálu | 200 mm |
| Výkon motoru chladicího čerpadla | 120 W |
| Výkon motoru posuvu filtru | 90 W |
| Rozměry zařízení (D × Š × V) | 1 290 × 460 × 580 mm |
| Hmotnost netto | cca 110 kg |
Zobrazit další parametry Skrýt další parametry
Další vybavení pro obráběcí stroje najdete v nabídce značky OPTIMUM.
Časté dotazy
Jaké nečistoty jednotka odstraňuje?
Magnetický separátor zachycuje feromagnetické kovové částice, zatímco papírový filtr zachycuje také další mechanické nečistoty v kapalině.
Jaká je jemnost filtrace?
Při použití emulze na vodní bázi je jemnost filtrace 30–40 µm.
Jaký je průtok čerpadla?
Maximální průtok chladicího čerpadla je 25 litrů za minutu.
Jaký náhradní filtrační papír jednotka používá?
Pro model OPTIMUM MPS1 je určen náhradní filtrační papír s objednacím číslem 3112001 o šířce 400 mm.
