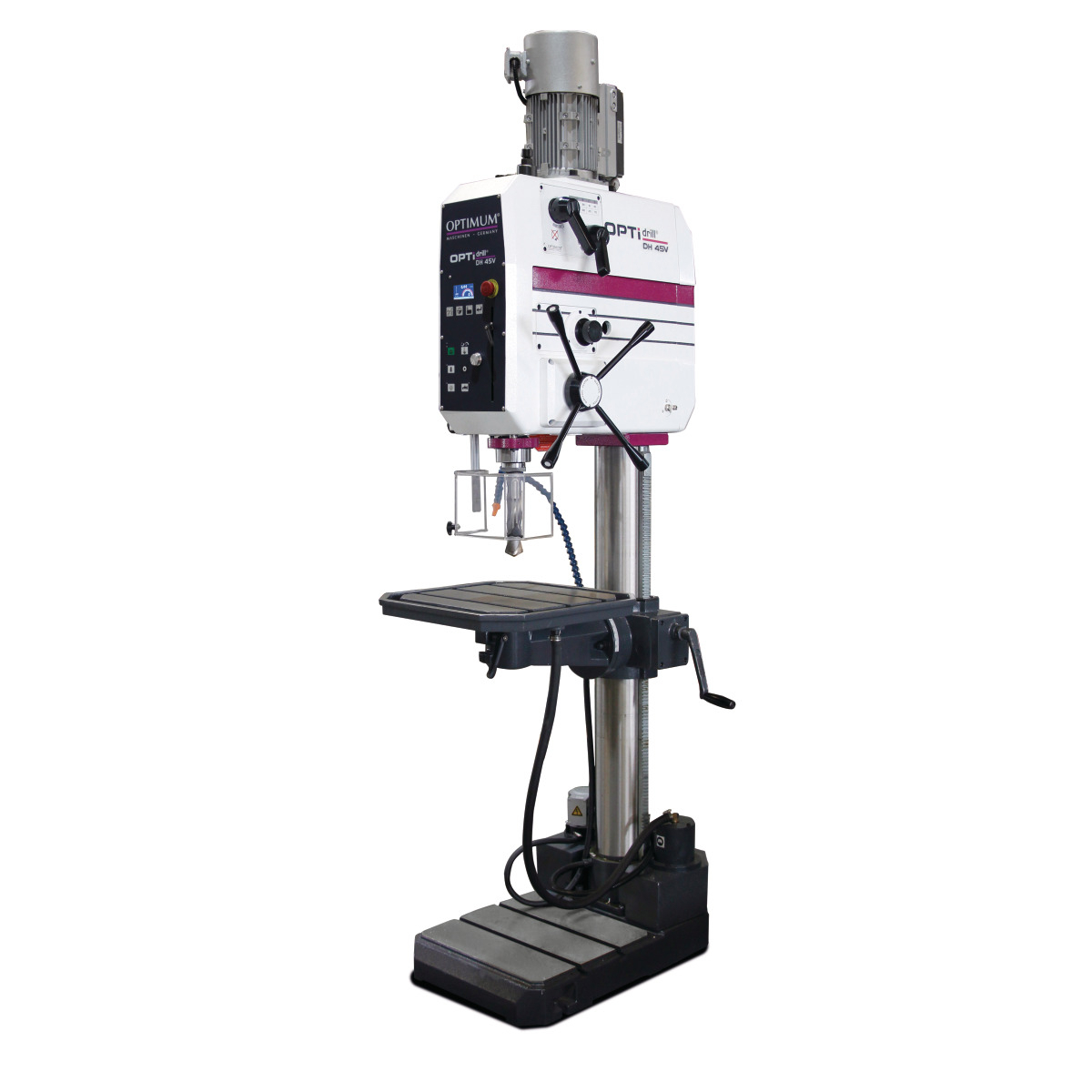

Převodová vrtačka OPTIdrill DH 45 V

Převodová vrtačka OPTIMUM OPTIdrill DH 45 V je robustní průmyslový stroj určený pro přesné vrtání, vyvrtávání a řezání závitů do kovových materiálů. Nabízí maximální vrtací průměr 40 mm do oceli, plynule regulovatelné otáčky 30–2 430 ot./min a automatický posuv vřetena ve třech stupních. Masivní litinová konstrukce poskytuje potřebnou stabilitu při náročném obrábění.

Model DH 45 V je vhodný pro strojírenské, zámečnické, výrobní a údržbářské provozy. Díky převodovému pohonu, elektronické regulaci otáček a závitovacímu cyklu umožňuje přizpůsobit pracovní podmínky různým obrobkům a nástrojům. Motor s příkonem 2,2 kW vyžaduje elektrické připojení 400 V.

Plynulá regulace otáček a převodový pohon

Vrtačka je vybavena čtyřstupňovou převodovkou s plynulou elektronickou regulací otáček v rozsahu 30–2 430 ot./min. Obsluha tak může volit vhodné řezné podmínky podle průměru vrtáku, obráběného materiálu a požadované operace.

Nižší otáčky jsou vhodné zejména pro vrtání větších otvorů, zatímco vyšší rychlosti umožňují efektivní práci s menšími nástroji. Převodový systém pomáhá využívat krouticí moment motoru při náročnějším obrábění.

Automatický posuv vřetena

Strojní posuv pinoly usnadňuje pravidelné vrtání a omezuje potřebu ručního vyvíjení posuvové síly. K dispozici jsou tři rychlosti posuvu: 0,1 / 0,15 / 0,2 mm na otáčku.

Elektromagnetické spínání posuvu se ovládá tlačítky na rukojetích. Funkce umožňuje pohodlné zahájení a ukončení automatického posuvu při opakovaných pracovních operacích.

Vrtání a řezání závitů

OPTIdrill DH 45 V zvládá trvalé vrtání do oceli o průměru 35 mm a maximální vrtací průměr 40 mm. Závitovací cyklus umožňuje obrábění vnitřních závitů až do velikosti M30.

Kužel vřetena MK4 nabízí možnost upínání odpovídajících vrtacích nástrojů a příslušenství. Maximální vrtací hloubka činí 170 mm, což rozšiřuje možnosti obrábění silnějších dílů.

Masivní pracovní stůl

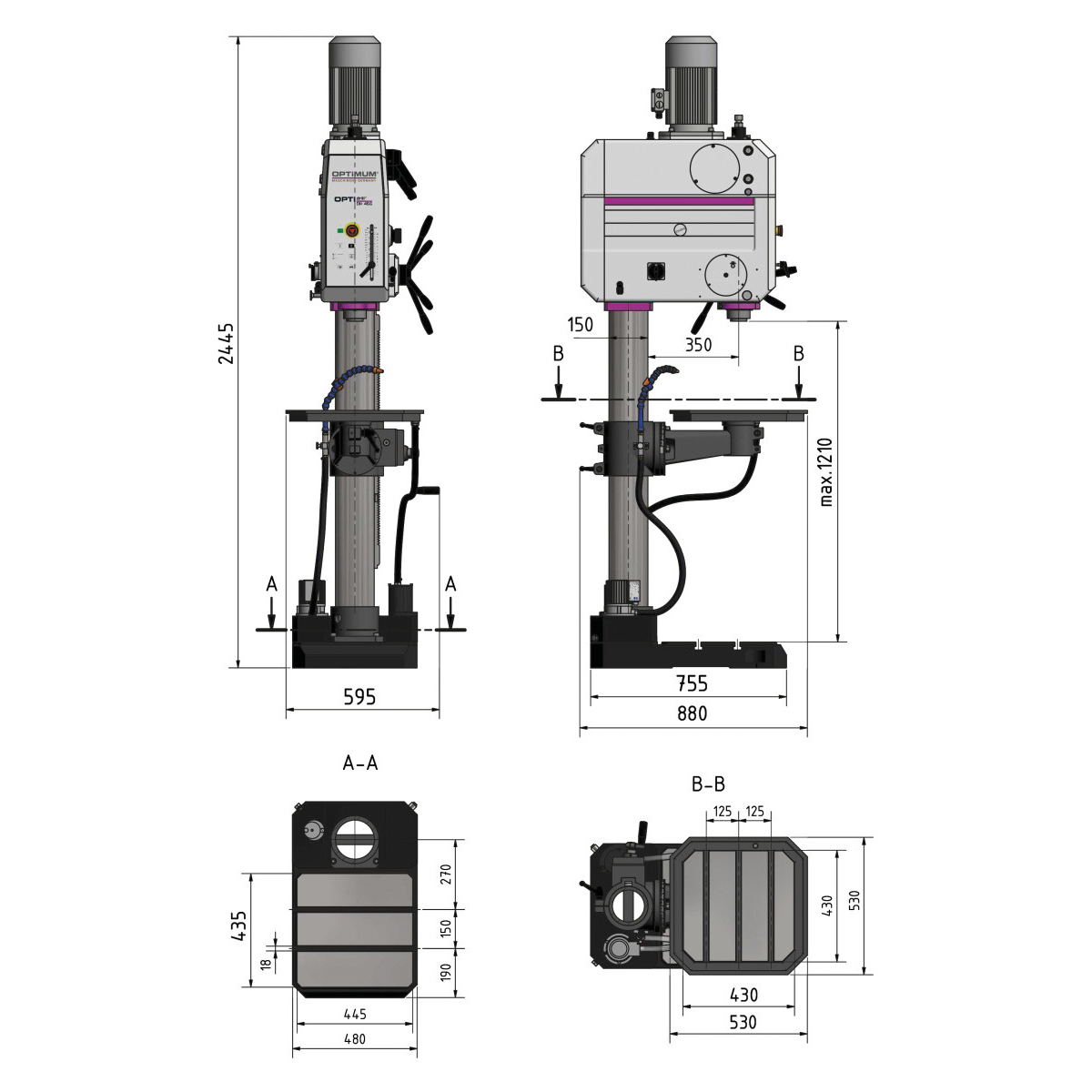

Pracovní stůl o rozměrech 530 × 530 mm poskytuje dostatečnou plochu pro upnutí rozměrnějších obrobků. Je vybaven třemi T-drážkami o šířce 18 mm pro upevnění svěráků a upínacích přípravků.

Stůl lze naklápět o ±90°, což usnadňuje vrtání šikmých otvorů. Výškové nastavení umožňuje přizpůsobit pracovní prostor velikosti obrobku a délce nástroje.

Integrované chlazení a osvětlení

Vrtačka disponuje chladicím systémem s čerpadlem a nádrží umístěnou v základně stroje. Chladicí kapalina pomáhá odvádět teplo z místa řezu a přispívá k vhodným podmínkám při obrábění kovů.

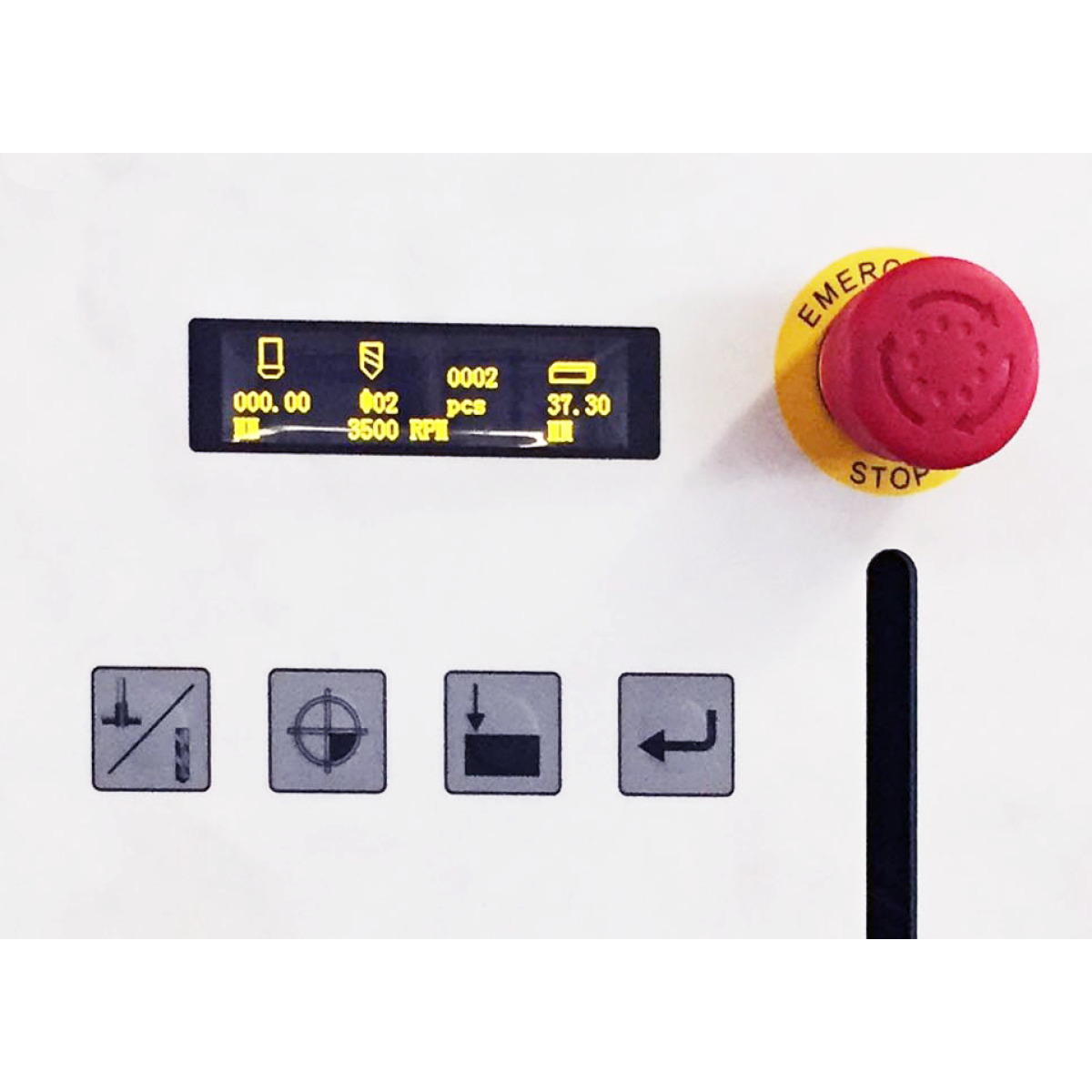

Ve vrtací hlavě je zabudované pracovní osvětlení. Ovládací panel je chráněn proti nečistotám a odstřikující vodě, což usnadňuje jeho používání v dílenském prostředí.

Bezpečnost a stabilita

Masivní litinová základna a silnostěnný sloup o průměru 150 mm zajišťují pevnou konstrukci stroje. Velký výškově nastavitelný ochranný kryt sklíčidla je vybaven bezpečnostním mikrospínačem.

Mechanický doraz vrtací hloubky umožňuje nastavit požadovanou hloubku otvoru, což je užitečné zejména při opakované výrobě stejných součástí.

Hlavní výhody vrtačky OPTIdrill DH 45 V

• Maximální vrtací výkon 40 mm do oceli.
• Plynule regulovatelné otáčky 30–2 430 ot./min ve čtyřech rozsazích.
• Automatický posuv vřetena se třemi nastavitelnými rychlostmi.
• Závitovací cyklus do M30 pro obrábění vnitřních závitů.
• Velký litinový pracovní stůl 530 × 530 mm s T-drážkami.
• Naklápění pracovního stolu ±90° pro obrábění pod úhlem.
• Kužel vřetena MK4 pro upínání nástrojů.
• Integrované chlazení a osvětlení pracovního prostoru.
• Robustní průmyslové provedení s masivním litinovým sloupem.

Obsah dodávky

• Převodová vrtačka OPTIdrill DH 45 V
• Upínací trn MK4/B16 pro vrtací sklíčidlo
• Mazací olej

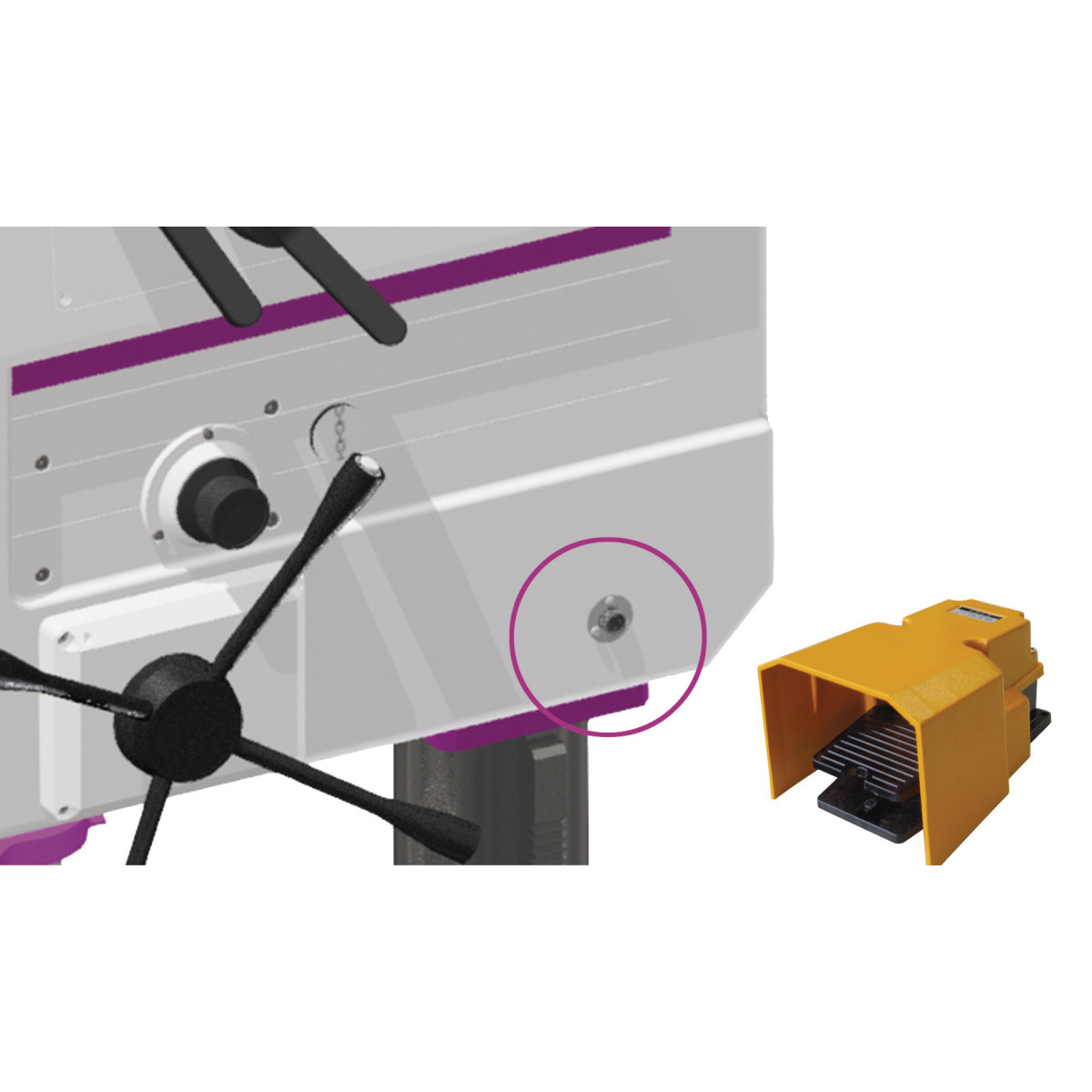

Nožní pedál pro ovládání pravého a levého chodu při závitování je volitelným příslušenstvím.
