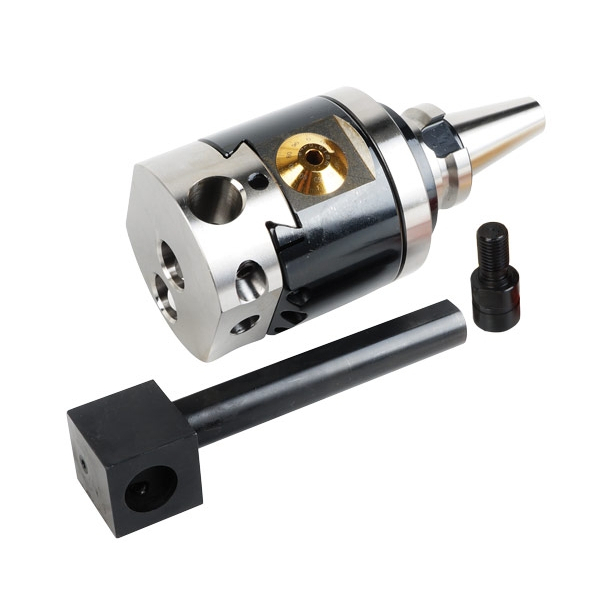

Přesná vyvrtávací hlava ISO30 (Ø 8 – 280 mm)

Přesná vyvrtávací hlava OPTIMUM ISO30 je profesionální obráběcí příslušenství pro frézky a vyvrtávací stroje, určené k přesnému vyvrtávání, rozšiřování a dokončování otvorů v kovových obrobcích. Díky pracovnímu rozsahu Ø 8–280 mm umožňuje obrábět otvory různých průměrů bez nutnosti používat pro každý rozměr samostatný vrtací nástroj. Vhodná je zejména pro nástrojárny, strojírenské dílny, údržbu a přesnou kusovou výrobu.

Hlava je vybavena upínacím kuželem ISO30 a je určena pro použití v horizontální i vertikální pracovní poloze. Umožňuje nastavení polohy vyvrtávacího nástroje vzhledem k ose otáčení, a tím přizpůsobení výsledného průměru otvoru. Toto řešení oceníte při výrobě přesných otvorů, dokončování předvrtaných otvorů nebo při opravách strojních součástí.

Součástí dodávky je sada 8 vyvrtávacích tyčí, potřebné klíče a praktický plastový kufr. Jednotlivé nástroje poskytují možnosti pro různé velikosti a hloubky obráběných otvorů. Výměnné břitové destičky nejsou součástí balení a objednávají se samostatně podle obráběného materiálu a konkrétního vyvrtávacího nástroje.

Přesné vyvrtávání otvorů v širokém rozsahu průměrů

Vyvrtávací hlava OPTIMUM ISO30 je určena především k obrábění již připravených otvorů, jejich rozšiřování a dokončování na požadovaný rozměr. Oproti běžnému vrtání umožňuje nastavovat polohu řezného nástroje a upravovat tak výsledný průměr obráběného otvoru.

Pracovní rozsah 8 až 280 mm poskytuje široké možnosti využití při obrábění součástí různých velikostí. Pomocí vhodně zvolené vyvrtávací tyče lze upravovat menší přesné otvory i větší vnitřní průměry, například v tělesech ložisek, přírubách, strojních přípravcích nebo konstrukčních dílech.

Při obrábění se nástroj pohybuje po kruhové dráze kolem osy vřetena. Nastavením jeho radiální polohy lze upravit průměr obrábění podle konkrétního požadavku. Tento způsob je vhodný zejména pro operace, při kterých je důležité dodržení rozměru, souososti a kvalitního povrchu otvoru.

Výslednou přesnost ovlivňuje také tuhost stroje, správné upnutí obrobku, geometrie řezného nástroje a nastavené řezné podmínky. Při práci s většími průměry je nutné zohlednit dostupný výkon a stabilitu použité frézky.

Upínací kužel ISO30 pro frézovací a vyvrtávací stroje

Vyvrtávací hlava využívá upínání ISO30, které umožňuje její použití na odpovídajících frézkách a obráběcích strojích. Kuželové spojení slouží k přesnému ustavení nástroje ve vřetenu a přenosu krouticího momentu během obrábění.

Pro správnou funkci je důležité, aby provedení kužele a způsob jeho zajištění odpovídaly konkrétnímu stroji. Při výběru se proto posuzuje nejen označení ISO30, ale také konstrukce upínání ve vřetenu a potřebné upevňovací prvky.

Hlava je vhodná pro horizontální i vertikální obrábění, což rozšiřuje možnosti jejího nasazení na různých typech strojů. Lze ji využívat při vyvrtávání otvorů v obrobcích upnutých na pracovním stole i při operacích vyžadujících vodorovnou orientaci vřetena.

Nastavitelné vyvrtávání pro nástrojárny a přesnou výrobu

Hlavní výhodou přesné vyvrtávací hlavy je možnost změny obráběného průměru prostřednictvím nastavení vyvrtávacího nástroje. Obsluha tak může jeden upínací systém využít pro řadu různých průměrů a přizpůsobovat jej konkrétní výrobní operaci.

Tato vlastnost je praktická zejména při kusové a malosériové výrobě, kde se často mění rozměry obráběných otvorů. Využití najde rovněž při údržbě a opravách, například při úpravách otvorů pro ložiska, pouzdra nebo další strojní součásti.

Vyvrtávací hlava umožňuje provádět dokončovací operace po předchozím vrtání nebo hrubovacím obrábění. Volbou vhodného nástroje a odpovídajícího úběru materiálu lze postupně dosáhnout požadovaného rozměru otvoru.

Pracovní postup je možné přizpůsobit obráběnému materiálu i požadavkům na povrch. Pro dosažení dobrého výsledku je důležitá správná volba břitové destičky, řezné rychlosti, posuvu a délky vyložení nástroje.

Sada osmi vyvrtávacích tyčí pro různé pracovní operace

Součástí sady OPTIMUM ISO30 je 8 vyvrtávacích tyčí, které umožňují sestavit nástrojovou konfiguraci pro různé průměry a pracovní podmínky. Jednotlivé tyče se liší svým provedením a rozměry, aby bylo možné vybrat vhodný nástroj podle konkrétní obráběcí operace.

Použití odpovídající vyvrtávací tyče je důležité nejen z hlediska dosažitelného průměru, ale také kvůli tuhosti celé nástrojové sestavy. Při vyvrtávání hlubších otvorů je vhodné omezovat zbytečně velké vyložení nástroje, které může zvyšovat vibrace a negativně ovlivňovat kvalitu obráběného povrchu.

Vyvrtávací tyče využívají vyměnitelné řezné břity. Díky možnosti výměny břitových destiček lze nástroje přizpůsobovat různým obráběným materiálům a požadovaným pracovním podmínkám.

Břitové destičky nejsou součástí dodávky. Pro provoz je proto nutné doplnit vhodné destičky odpovídající konkrétním vyvrtávacím tyčím.

Praktický plastový kufr pro uložení příslušenství

Celá sada je dodávána v plastovém kufru, který slouží k přehlednému uložení vyvrtávací hlavy, jednotlivých tyčí a montážních klíčů. Umožňuje uchovávat potřebné příslušenství pohromadě a chránit jej před běžným mechanickým poškozením při skladování nebo přenášení.

Samostatně uložené nástroje se při manipulaci méně dotýkají svými pracovními částmi a obsluha má lepší přehled o dostupném vybavení. To je výhodné zejména v dílnách, kde se střídají různé pracovní operace a nástrojová sestava se pravidelně přestavuje.

Hlavní výhody vyvrtávací hlavy OPTIMUM ISO30

• Pracovní rozsah Ø 8–280 mm – možnost přesného obrábění otvorů různých průměrů.
• Upínací kužel ISO30 – použití na frézovacích a vyvrtávacích strojích s odpovídajícím upínáním.
• Horizontální i vertikální použití – širší možnosti při obrábění různě orientovaných součástí.
• Nastavitelný průměr vyvrtávání – přizpůsobení nástroje požadovanému rozměru otvoru.
• 8 vyvrtávacích tyčí – sada nástrojů pro různé pracovní rozsahy a operace.
• Vyměnitelné břitové destičky – možnost volby řezného materiálu podle obráběného obrobku.
• Montážní klíče v dodávce – vybavení pro seřizování a výměnu nástrojů.
• Plastový kufr – přehledné skladování a snadnější přenášení celé sady.
• Využití v profesionálních dílnách – vhodné pro nástrojárny, údržbu a přesné strojírenské obrábění.

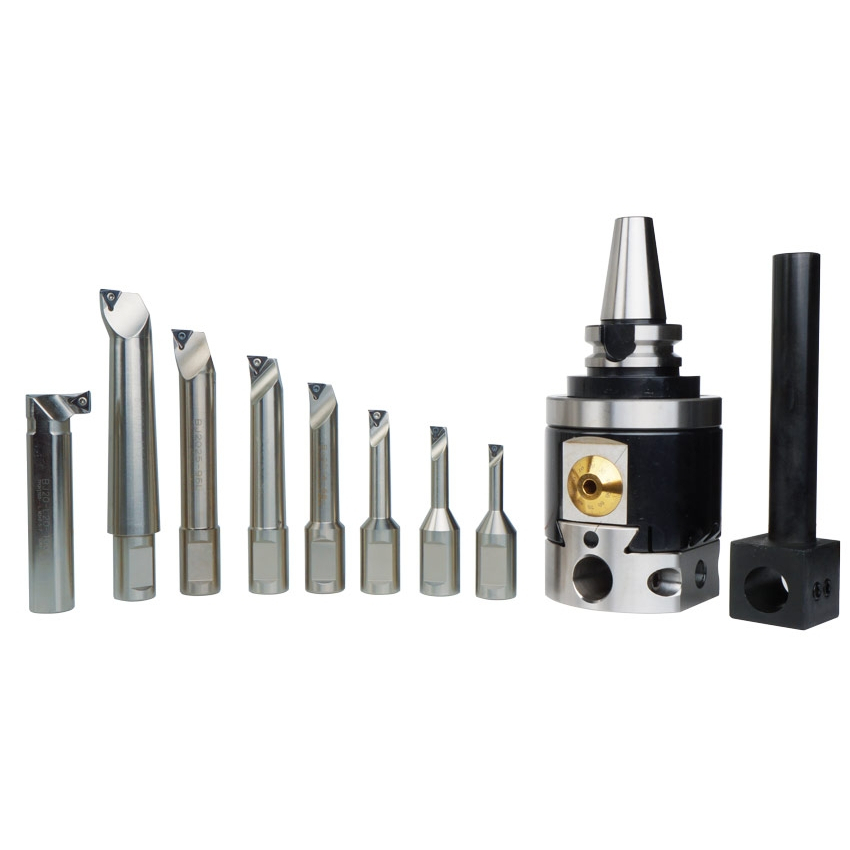

Obsah dodávky

Přesná vyvrtávací hlava OPTIMUM ISO30 se dodává jako sada s vyvrtávacími nástroji, montážními klíči a plastovým kufrem.

• Přesná vyvrtávací hlava s upínáním ISO30
• Vyvrtávací tyč BJ2008-32L
• Vyvrtávací tyč BJ2010-40L
• Vyvrtávací tyč BJ2014-53L
• Vyvrtávací tyč BJ2016-68L
• Vyvrtávací tyč BJ2020-83L
• Vyvrtávací tyč BJ2025-96L
• Vyvrtávací tyč BJ2030-115L
• Vyvrtávací tyč BJ20-L20-100L
• Montážní a seřizovací klíče
• Plastový kufr

Upozornění: Břitové destičky nejsou součástí dodávky a je nutné je zakoupit samostatně. Při jejich výběru je potřeba zohlednit provedení vyvrtávací tyče a materiál obráběného obrobku.

Použití a doporučení pro obrábění

Přesná vyvrtávací hlava OPTIMUM ISO30 je vhodná pro frézovací a vyvrtávací stroje s odpovídajícím upínacím kuželem. Využívá se při obrábění otvorů v kovových součástech, kde je požadována možnost nastavení průměru a přesné dokončení vnitřní plochy.

Před zahájením obrábění je důležité vybrat vhodnou vyvrtávací tyč a břitovou destičku. Pracovní parametry se nastavují s ohledem na materiál, velikost otvoru, hloubku obrábění a možnosti použitého stroje.

Pro dosažení dobrého výsledku je nezbytné stabilní upnutí obrobku, správné ustavení nástroje a omezení nadměrného vyložení vyvrtávací tyče. Při obrábění větších průměrů je potřeba odpovídajícím způsobem přizpůsobit otáčky a posuv.

Další varianty najdete v kategorii přesné vyvrtávací hlavy OPTIMUM. Prohlédněte si také další výrobky značky OPTIMUM. S výběrem vhodného stroje, upínacího kužele a obráběcího příslušenství vám pomůže článek Jak vybrat frézku na kov.
