Měřící lišta ML 2010 mm

Měřicí lišta OPTIMUM ML 2010 mm je lineární snímač polohy určený pro digitální odměřování obráběcích strojů. Díky měřicí délce 2 010 mm je vhodná především pro stroje s delšími pracovními pojezdy, u kterých je důležité přesné sledování polohy jednotlivých os. Uplatnění nachází zejména u soustruhů, frézek a dalších kovoobráběcích strojů vybavených kompatibilním digitálním odměřováním.

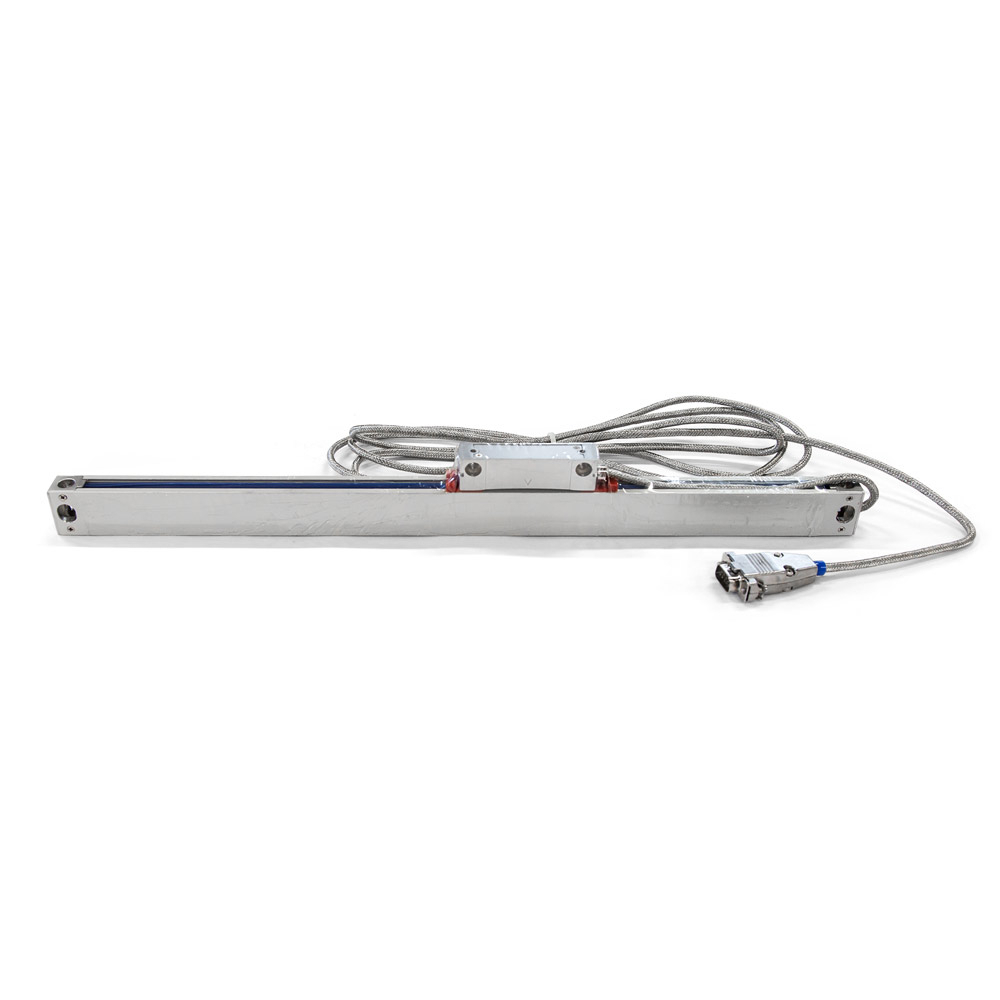

Základem měřicí lišty je uzavřený systém se skleněným měřicím pravítkem, který umožňuje snímání lineárního pohybu strojní osy. Snímací hlava je vedena pomocí miniaturních kuličkových ložisek a přes spojku propojena s montážní patkou. Toto konstrukční uspořádání zajišťuje plynulé vedení měřicího mechanismu při pohybu stroje.

Měřicí mechanismus je chráněn gumovým těsněním proti pronikání prachu, kovových třísek a odstřikující vody. Připojovací kabel je navíc opatřen ohebnou kovovou ochrannou hadicí, která pomáhá omezit riziko jeho mechanického poškození během provozu.

Přesné digitální odměřování obráběcích strojů

Měřicí lišta OPTIMUM ML 2010 mm slouží ke snímání skutečného posunutí pracovní osy obráběcího stroje. Ve spojení s kompatibilní digitální zobrazovací jednotkou umožňuje obsluze průběžně sledovat aktuální polohu a přesněji nastavovat požadované pracovní rozměry.

Digitální odměřování je praktické především při obráběcích operacích, které vyžadují opakované nastavování polohy, dodržování rozměrů nebo kontrolu delších pracovních pojezdů. Oproti odečítání z mechanických stupnic umožňuje přehlednější sledování pohybu jednotlivých os přímo na digitálním displeji.

Lišta s měřicí délkou 2 010 mm je vhodná pro instalace, kde je potřeba sledovat delší lineární posuv. Může být součástí nového systému digitálního odměřování nebo sloužit jako náhradní měřicí prvek při opravě stávajícího zařízení.

Uzavřený měřicí systém se skleněným pravítkem

Uvnitř měřicí lišty se nachází přesné skleněné pravítko, které tvoří základ systému lineárního měření. Konstrukce je navržena pro použití v prostředí obráběcích dílen, kde mohou během práce vznikat kovové třísky, prach a odstřikující chladicí kapalina.

Gumové těsnicí prvky omezují pronikání nečistot do vnitřního měřicího prostoru. Uzavřené provedení tak pomáhá chránit citlivé součásti snímače před běžným znečištěním vznikajícím při obrábění.

Snímací hlava je vedena na miniaturních kuličkových ložiscích, která zajišťují její plynulý pohyb. Propojení snímací hlavy s montážní patkou prostřednictvím spojky umožňuje přenos pohybu sledované osy do měřicího mechanismu.

Hlavní výhody měřicí lišty OPTIMUM ML 2010 mm

• Měřicí délka 2 010 mm – vhodná pro delší pracovní pojezdy obráběcích strojů.
• Přesné skleněné pravítko – umožňuje lineární snímání polohy strojní osy.
• Uzavřená konstrukce – chrání měřicí mechanismus před běžným znečištěním v dílně.
• Gumové těsnění – omezuje pronikání prachu, kovových třísek a odstřikující vody.
• Miniaturní kuličková ložiska – zajišťují plynulé vedení snímací hlavy.
• Ochrana připojovacího kabelu – ohebná kovová hadice pomáhá chránit kabel před mechanickým namáháním.
• Využití při modernizaci strojů – vhodná jako součást kompatibilního systému digitálního odměřování.

Použití měřicí lišty při obrábění

Měřicí lišta OPTIMUM ML 2010 mm nachází uplatnění zejména u obráběcích strojů, u kterých obsluha potřebuje přesně sledovat polohu podélné nebo jiné lineární osy. Typickým příkladem jsou soustruhy a frézky vybavené digitálními zobrazovacími jednotkami.

Při soustružení umožňuje digitální odměřování pohodlněji sledovat podélný pohyb suportu. U frézek lze snímání polohy využít při nastavování pracovního stolu a opakovaných obráběcích operacích. Konkrétní možnosti závisí na konstrukci stroje a použité zobrazovací jednotce.

Lišta může sloužit také jako náhradní součást stávajícího měřicího systému. Při výměně je důležité zvolit odpovídající měřicí délku a ověřit elektrickou i mechanickou kompatibilitu s původním zařízením.

Konstrukce a připojení

Měřicí systém tvoří podélné těleso se skleněným pravítkem a pohyblivou snímací hlavou. Snímaný pohyb se prostřednictvím připojovacího kabelu přenáší do kompatibilní digitální zobrazovací jednotky, která zpracovává signál a zobrazuje naměřenou polohu.

Při instalaci je nutné počítat nejen s měřicí délkou lišty, ale také s prostorem potřebným pro její upevnění, vedení snímací hlavy a bezpečné uložení připojovacího kabelu. Správné mechanické ustavení je důležité pro přesnou a spolehlivou funkci celého odměřovacího systému.

Výběr vhodného odměřovacího systému

Měřicí lišta OPTIMUM ML 2010 mm je určena pro použití s odpovídající digitální vyhodnocovací jednotkou. Při výběru je důležité zohlednit požadovanou délku měření, možnosti uchycení na stroj a kompatibilitu elektrického připojení.

Pro spolehlivý provoz je potřeba zajistit správné mechanické ustavení lišty a volný pohyb snímací hlavy v celém pracovním rozsahu. Připojovací kabel musí být veden tak, aby při pohybu stroje nedocházelo k jeho natahování, přiskřípnutí nebo kontaktu s pohybujícími se částmi.
