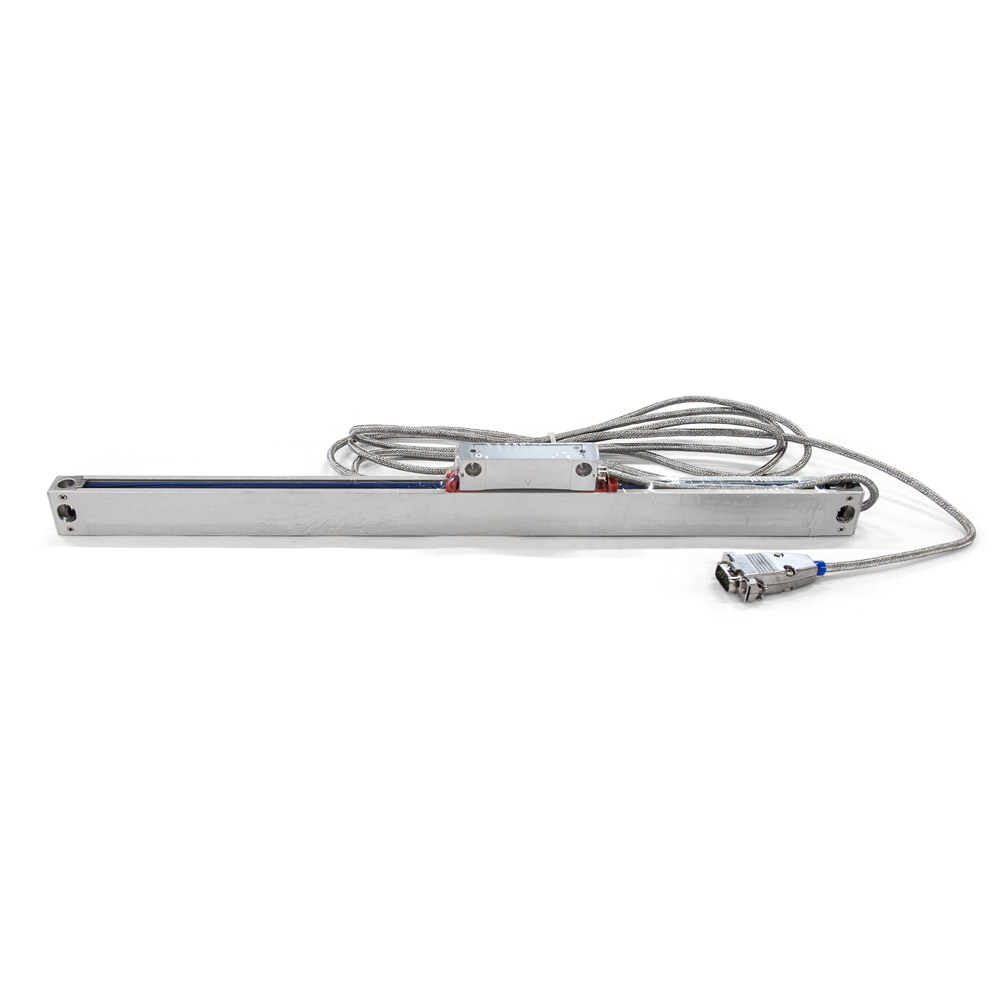

Měřící lišta ML 1940 mm

Měřící lišta OPTIMUM ML 1940 mm je lineární snímač polohy určený pro digitální odměřování obráběcích strojů. Slouží k přesnému zaznamenávání pohybu strojních os a ve spojení s kompatibilním digitálním zobrazovačem umožňuje obsluze sledovat aktuální polohu pracovního stolu nebo suportu. Nachází uplatnění zejména u soustruhů, frézek a dalších obráběcích strojů vybavených digitálním odměřovacím systémem.

Základem lišty je uzavřený optický měřicí systém se skleněným pravítkem, který zajišťuje snímání lineárního pohybu. Snímací jezdec je veden pomocí miniaturních kuličkových ložisek a prostřednictvím spojky propojen s montážní patkou. Toto uspořádání umožňuje plynulé sledování pohybu měřené strojní osy.

Model ML 1940 mm je určen pro aplikace vyžadující odměřování na delší dráze. Uzavřený profil s pryžovým těsněním chrání vnitřní měřicí mechanismus před prachem, kovovými třískami a odstřikující vodou, což je důležité zejména při každodenním obrábění kovových materiálů.

Přesné digitální odměřování strojních os

Měřicí lišta OPTIMUM ML 1940 mm zaznamenává lineární posuv a předává informaci o poloze do odpovídající digitální odměřovací jednotky. Obsluha tak může sledovat změny polohy strojní osy na displeji, místo aby se spoléhala pouze na mechanické stupnice, dělení ručních kol nebo orientační odečítání posuvu.

Digitální odměřování je praktické zejména při přesném nastavování polohy obrobku, opakovaných obráběcích operacích a kontrole posuvu při soustružení nebo frézování. Přímé snímání pohybu strojní části pomáhá zlepšit přehled obsluhy o skutečné poloze měřené osy.

Uzavřená konstrukce se skleněným pravítkem

Uvnitř ochranného profilu je umístěno přesné skleněné měřítko, které tvoří základ optického snímání. Měřicí mechanismus je uložen v uzavřené konstrukci, aby byly citlivé součásti lépe chráněny před provozními nečistotami.

Snímací jezdec s miniaturními kuličkovými ložisky se pohybuje podél měřicí dráhy a je mechanicky propojen s montážní patkou. Tím je zajištěn přenos pohybu měřené části stroje na snímací mechanismus.

Pryžové těsnění omezuje pronikání prachu, třísek a odstřikující kapaliny do vnitřního prostoru. Připojovací kabel je opatřen pružnou kovovou ochrannou hadicí, která pomáhá chránit vedení před mechanickým poškozením při provozu obráběcího stroje.

Hlavní výhody měřicí lišty OPTIMUM ML 1940 mm

• Lineární snímání polohy – umožňuje sledovat posuv strojní osy prostřednictvím digitálního odměřování.
• Skleněné měřítko – optický měřicí prvek pro přesné odečítání pohybu.
• Uzavřený měřicí systém – chrání citlivé vnitřní součásti před okolním prostředím.
• Vedení na miniaturních kuličkových ložiscích – zajišťuje plynulý pohyb snímacího jezdce.
• Pryžové těsnění – omezuje pronikání prachu, třísek a odstřikující vody.
• Ochranná kovová hadice kabelu – zvyšuje odolnost připojovacího vedení proti mechanickému namáhání.
• Využití na obráběcích strojích – vhodné pro kompatibilní digitální odměřovací systémy.

Montáž a použití

Lišta je určena pro instalaci na vhodnou lineární osu obráběcího stroje. Při montáži je potřeba zajistit správné ustavení vzhledem k pohybující se části stroje, vhodné uchycení snímacího jezdce a bezpečné vedení připojovacího kabelu.

Pro zobrazení naměřené polohy se měřicí lišta připojuje ke kompatibilní digitální odměřovací jednotce. Při výběru je důležité zohlednit nejen požadovanou délku odměřování, ale také typ signálu a elektrickou kompatibilitu zobrazovací jednotky.

Další příslušenství pro měření polohy najdete v kategorii odměřování obráběcích strojů. Prohlédnout si můžete také další vybavení značky OPTIMUM.
