Bruska na plocho FSM 3060 s NC řízeným vertikálním posuvem

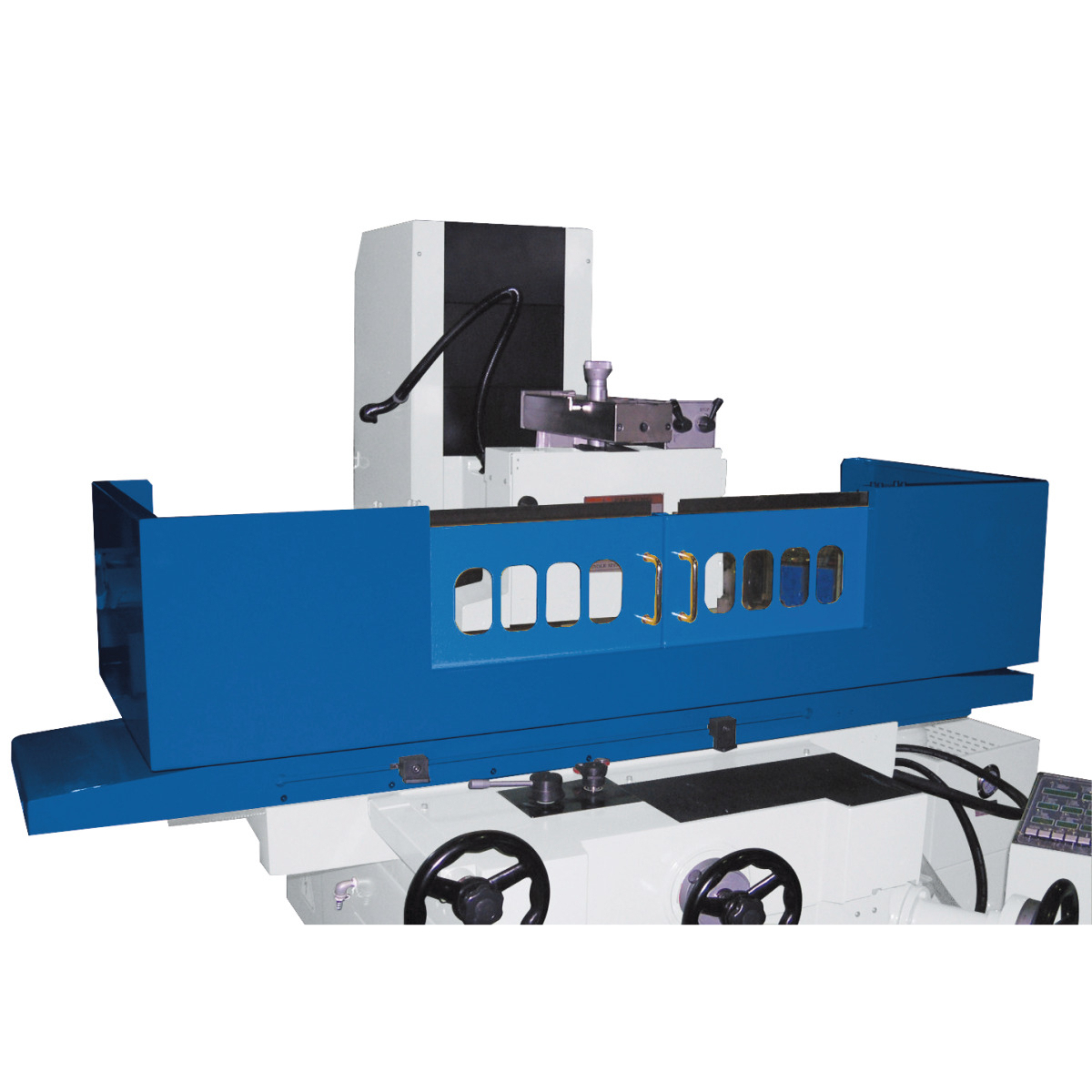

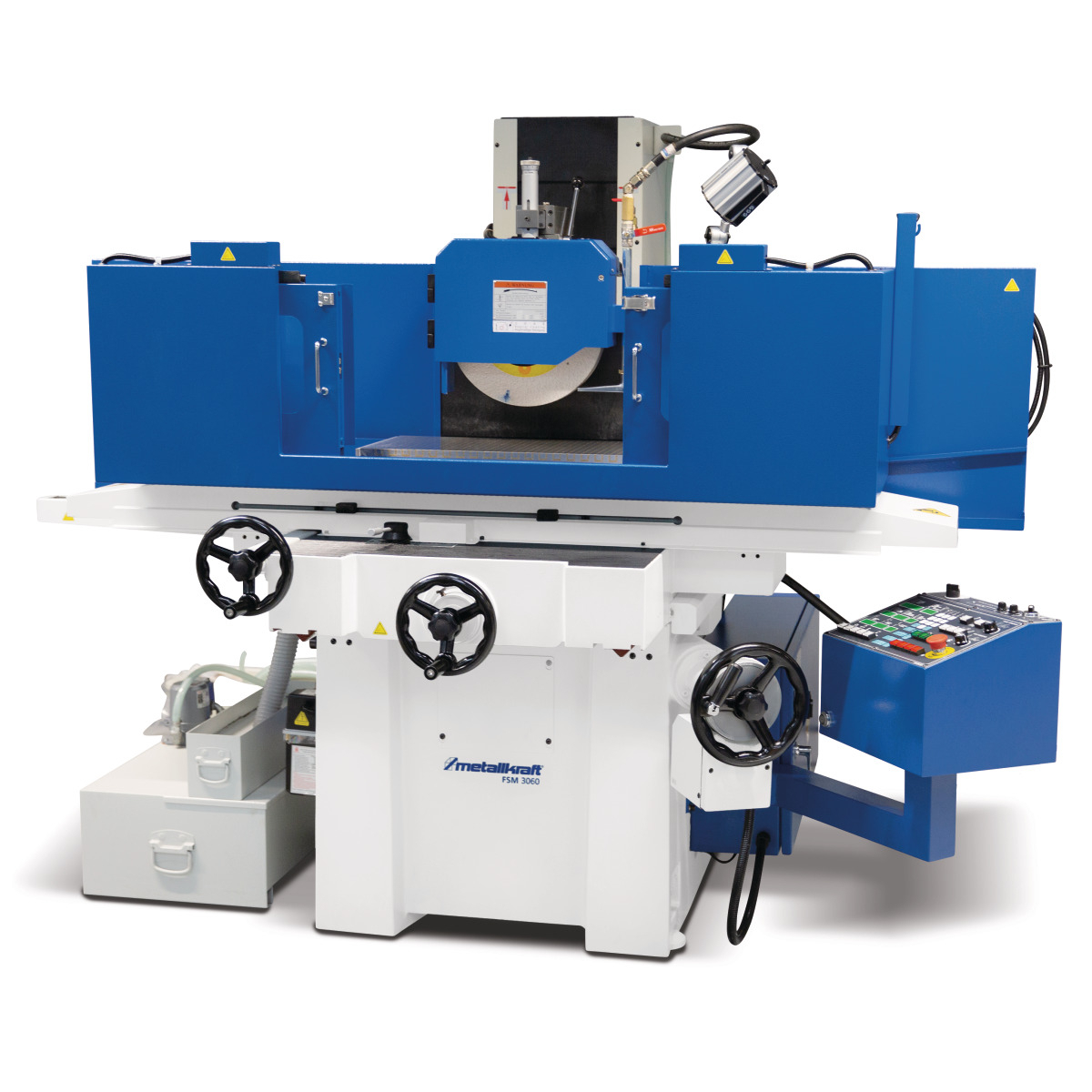

Metallkraft FSM 3060 je profesionální bruska na plocho určená pro přesné obrábění kovových součástí v průmyslové výrobě, nástrojárnách a strojírenských provozech. Díky robustní litinové konstrukci, elektromagnetické upínací desce a NC řízenému vertikálnímu posuvu umožňuje provádět opakované brusné operace s vysokými nároky na rovinnost, rozměrovou přesnost a kvalitu povrchu.

Stroj je vybaven elektromagnetickou upínací deskou o rozměrech 300 × 600 mm, brusným kotoučem 355 × 38 × 127 mm a vřetenem s otáčkami 1 450 ot./min. Automatický podélný posuv stolu s regulovatelnou rychlostí 5–25 m/min umožňuje přizpůsobit pracovní pohyb požadované operaci. NC řízení vertikálního přísuvu s rozlišením až 0,001 mm poskytuje obsluze možnost přesně naprogramovat průběh hrubovacího i dokončovacího broušení.

Bruska na plocho FSM 3060 spojuje přesně uložené brusné vřeteno, kvalitní vedení s kluznou vrstvou Turcite-B a automatické centrální mazání. Tato kombinace přispívá k plynulému pohybu pracovních částí, stabilitě při broušení a opakovatelnosti pracovních cyklů. Díky automatickému řízení vybraných pohybů je stroj vhodný také pro pravidelnou výrobu součástí se stejnými požadavky na dokončení povrchu.

Přesné rovinné broušení pro nástrojárny a strojírenskou výrobu

Metallkraft FSM 3060 je konstruována pro broušení rovinných ploch kovových obrobků, u kterých je důležité dodržení požadovaných rozměrů a geometrických tolerancí. Využití nachází například při dokončování nástrojových desek, strojních dílů, přesných přípravků, vodicích ploch a dalších součástí vyžadujících kvalitní broušený povrch.

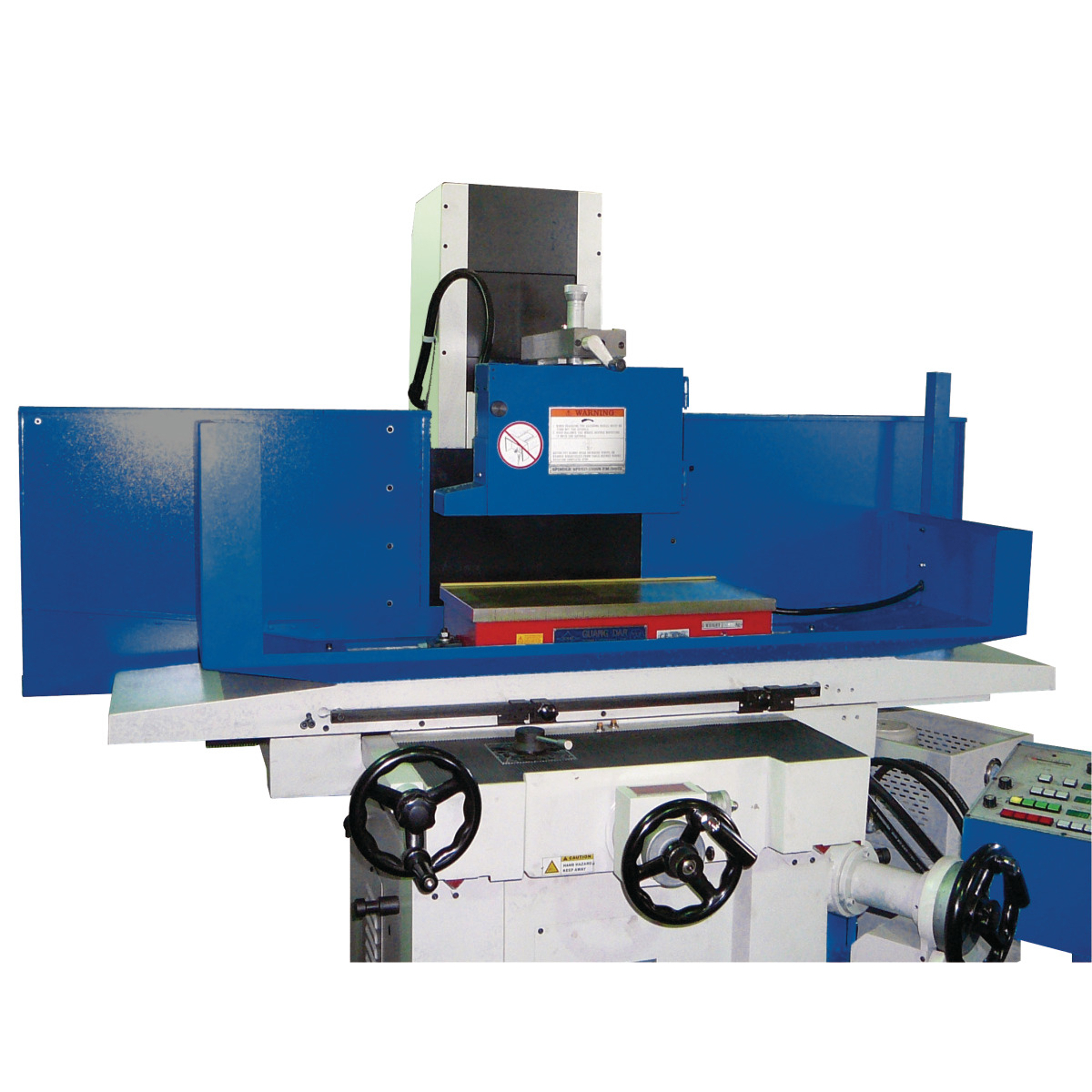

Obrobek se upevňuje na elektromagnetickou upínací desku, která vytváří pevné a rovnoměrné uchycení vhodných feromagnetických materiálů. Toto řešení umožňuje pohodlný přístup brusného kotouče k opracovávané ploše bez nutnosti běžného mechanického upínání. Součástí systému je také automatické odmagnetování, které usnadňuje sejmutí hotového obrobku z pracovní desky.

Maximální vzdálenost mezi vřetenem a stolem činí 500 mm. Při práci s vyššími nebo rozměrnějšími součástmi je tak možné zohlednit potřebný prostor pro upnutí i samotný brusný kotouč. Pro obrábění nemagnetických materiálů je nutné použít vhodný mechanický upínací přípravek.

NC řízený vertikální posuv s automatickými brusnými cykly

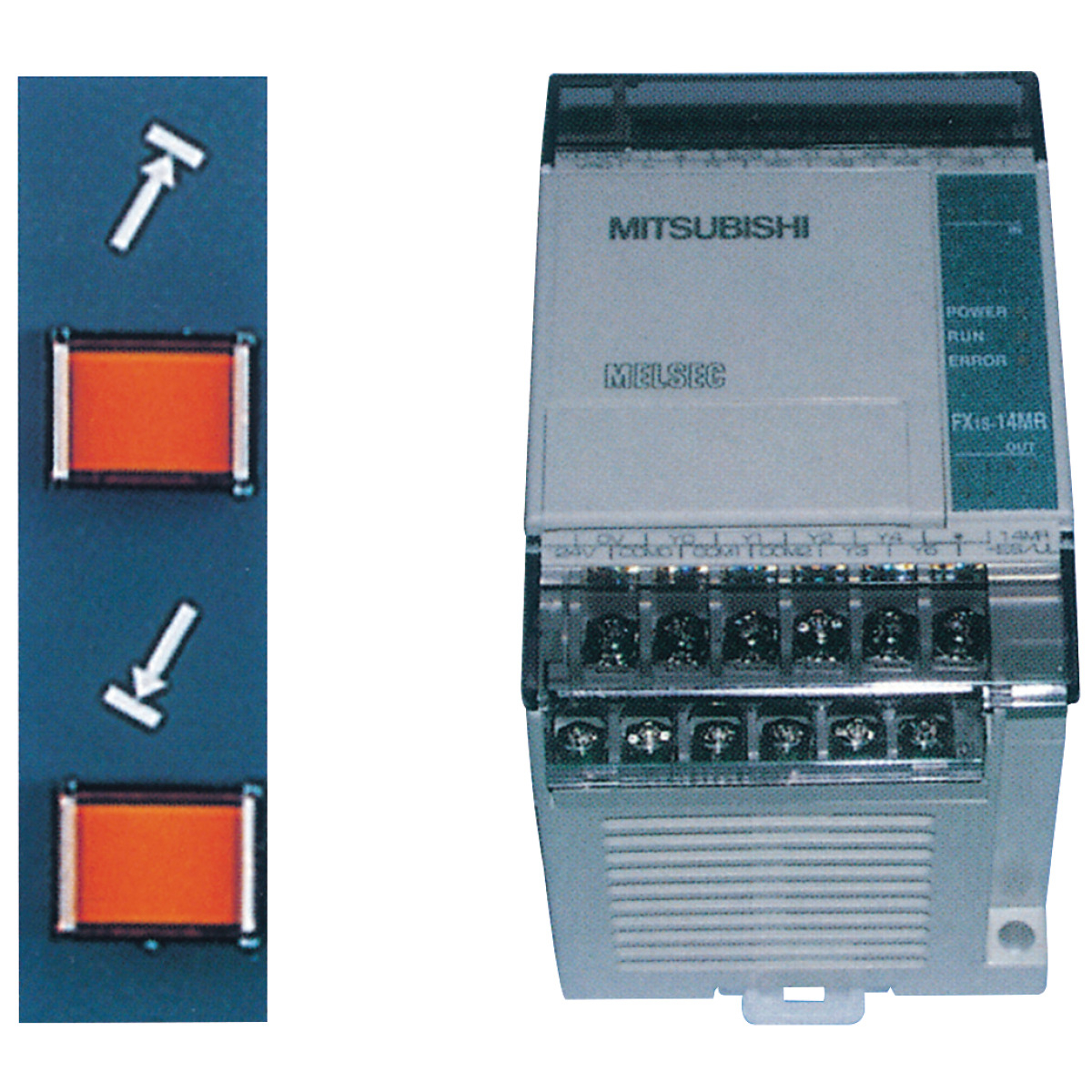

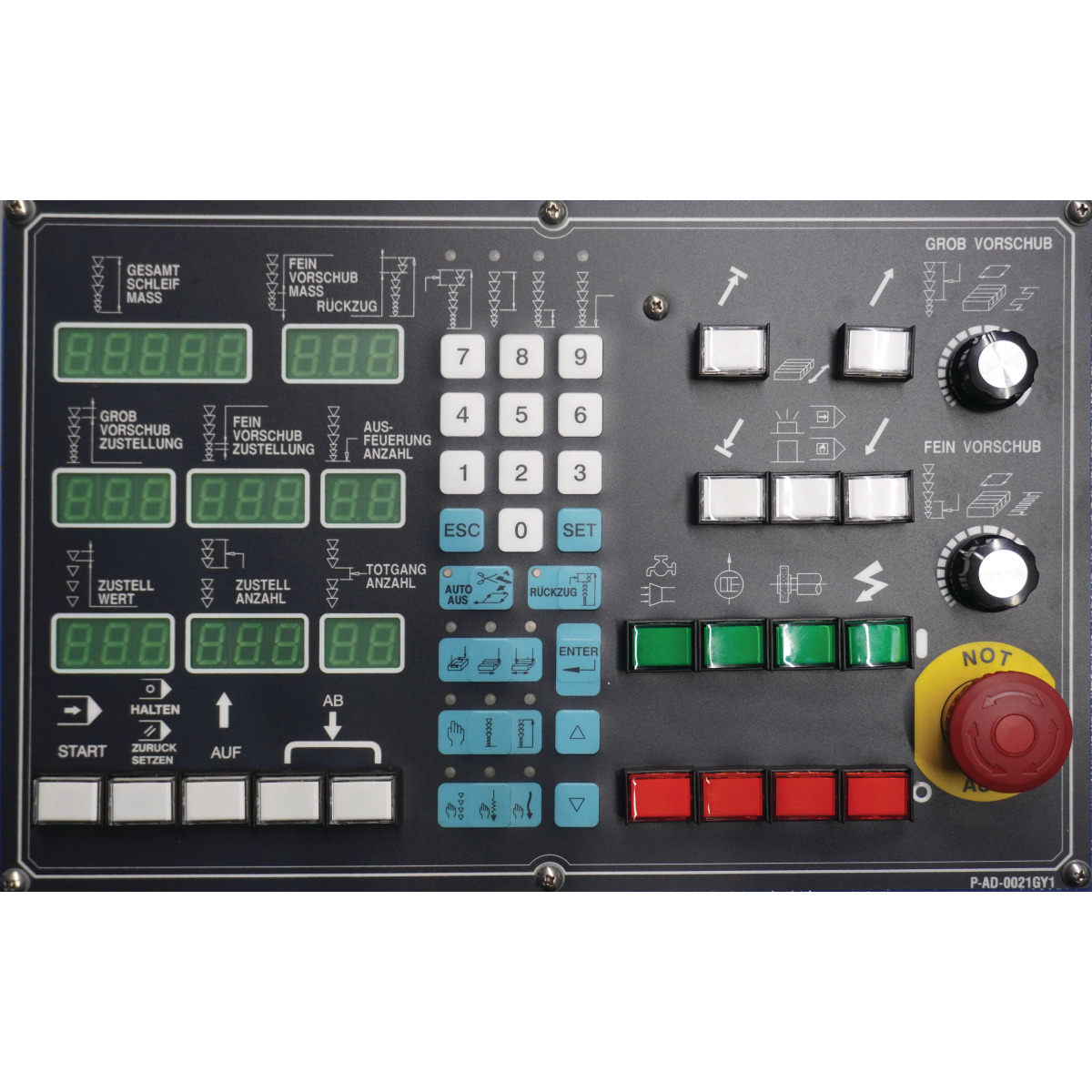

Jednou z hlavních předností brusky Metallkraft FSM 3060 je automatické řízení vertikálního posuvu AD 5. Tento systém umožňuje naprogramovat přísuv brusného kotouče podle požadovaného technologického postupu a rozdělit celkový přídavek materiálu na jednotlivé pracovní fáze.

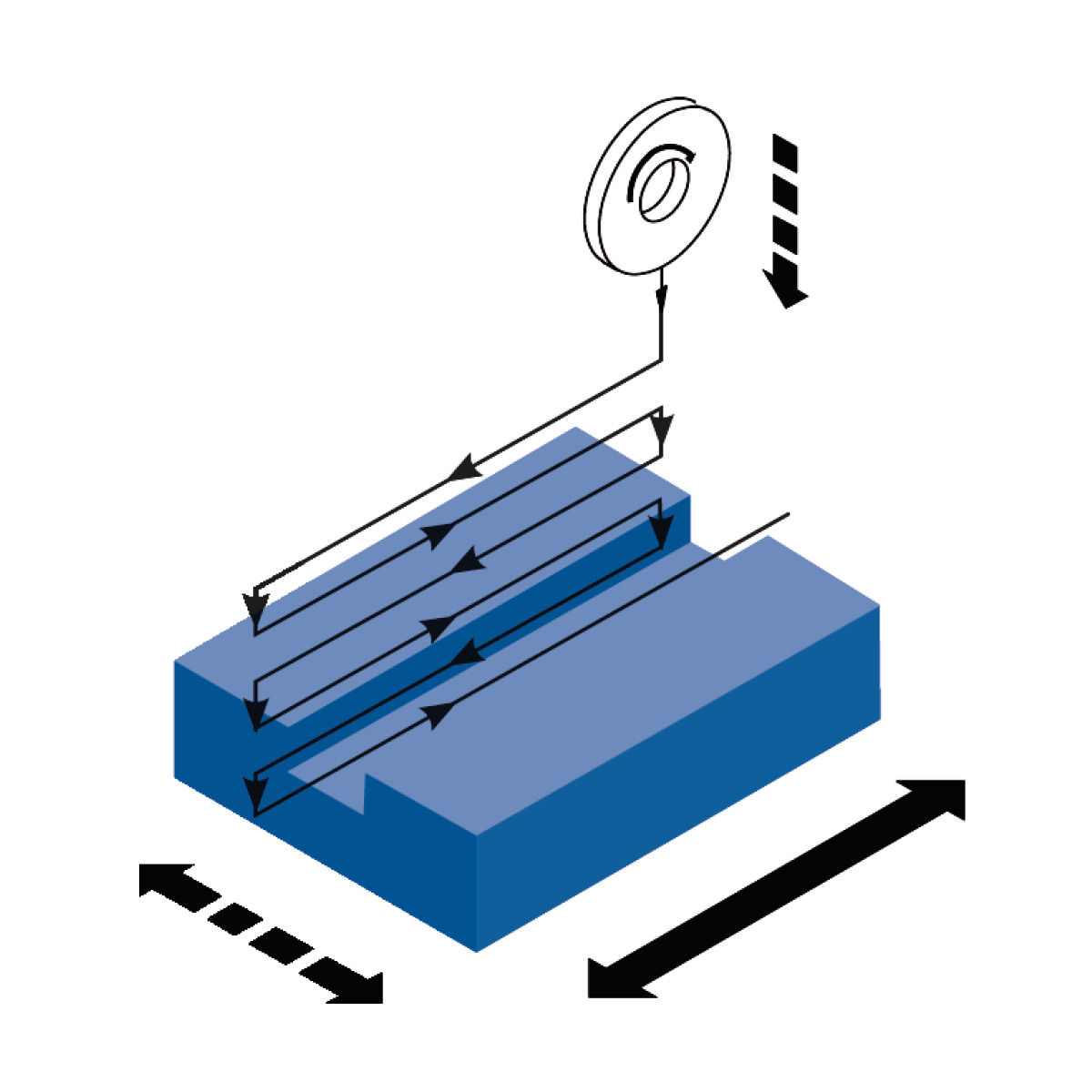

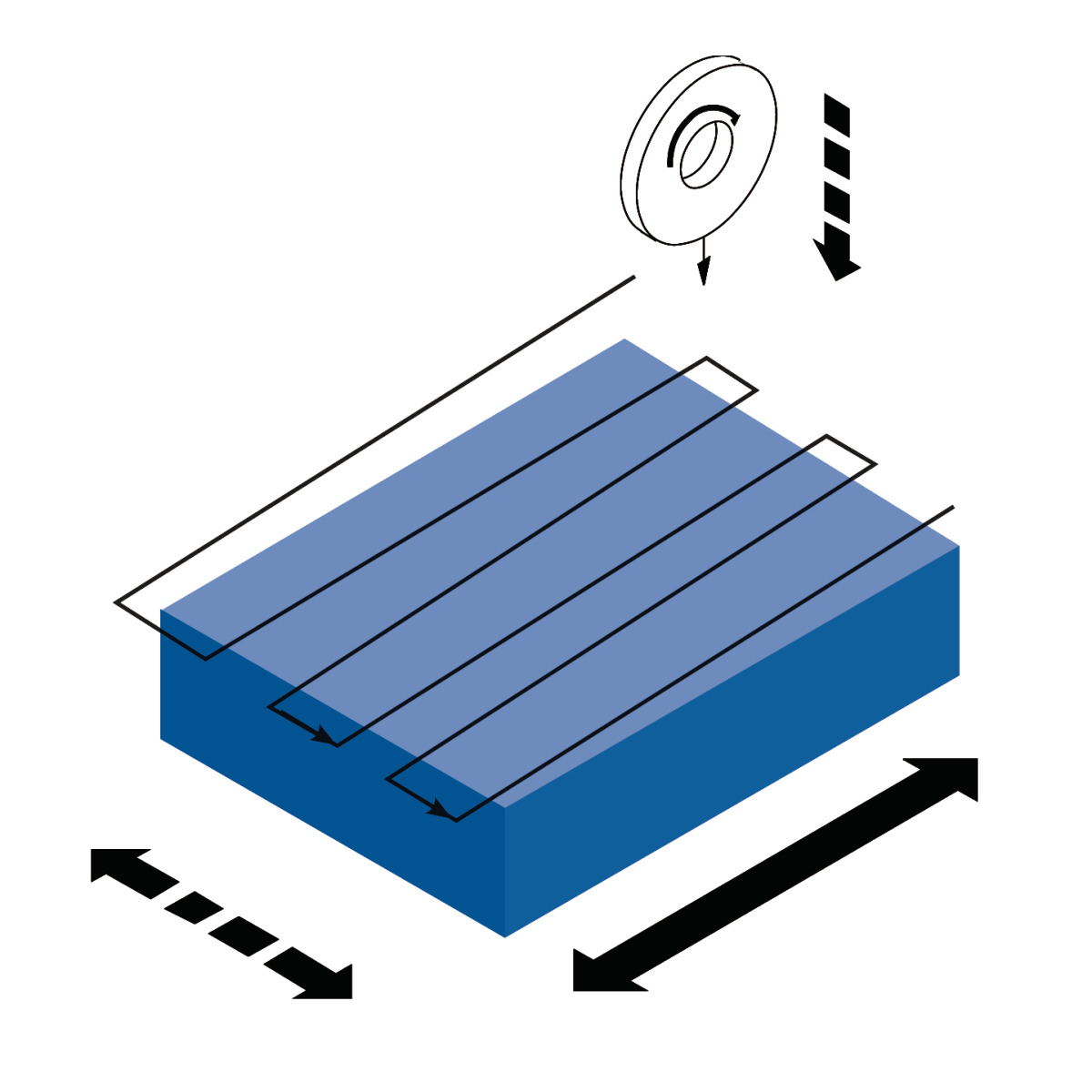

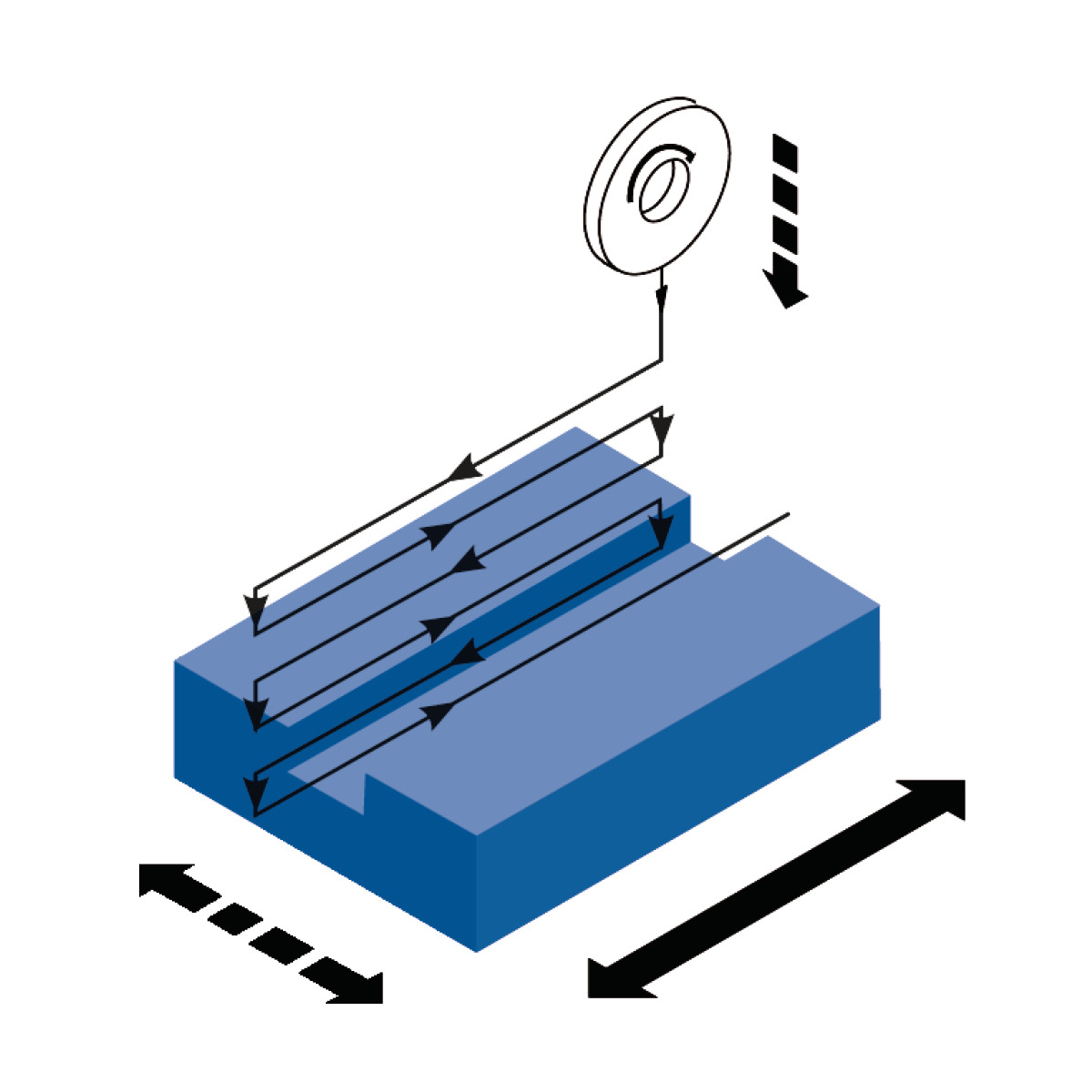

Obsluha může samostatně nastavit hrubovací a dokončovací přísuv, počet pracovních kroků i průchody bez dalšího úběru materiálu. Programovatelné brusné cykly podporují plošné broušení a broušení drážek s návratem do zvolené výchozí nebo koncové polohy.

Minimální rozlišení nastavení přísuvu dosahuje 0,001 mm, což umožňuje jemné dávkování jednotlivých pracovních kroků. Při opakovaném obrábění součástí se shodnými rozměrovými požadavky pomáhá programované řízení zachovat stejnou posloupnost pracovních operací.

Automatické cykly současně omezují potřebu opakovaného ručního nastavování svislého přísuvu. Obsluha má možnost přizpůsobit brusný postup konkrétnímu materiálu, velikosti obrobku a požadovanému dokončení povrchu.

Robustní litinová konstrukce a přesné uložení vřetena

Základem stroje je masivní žíhaná litinová konstrukce, která zajišťuje potřebnou tuhost při broušení. Stabilní provedení omezuje nežádoucí vibrace a vytváří vhodné podmínky pro přesné obrábění i při pravidelném průmyslovém nasazení.

Brusné vřeteno je uloženo v přesných kuželíkových ložiscích. Přesnost oběhu vřetena činí 2 µm, což je důležitý konstrukční předpoklad pro rovnoměrný chod brusného kotouče a kvalitní opracování povrchu.

Prizmatická a plochá vedení jsou ručně zaškrabávaná a opatřená speciální kluznou vrstvou Turcite-B. Ta snižuje tření mezi pohybujícími se částmi, podporuje plynulý pohyb a omezuje nežádoucí trhavé posuvy při jemném broušení.

Stroj využívá také automatické centrální mazání vřetena a vodicích ploch. Pravidelný přívod maziva podporuje správnou funkci přesně vedených částí a usnadňuje provozní údržbu stroje.

Praktické vybavení pro každodenní provoz

Bruska Metallkraft FSM 3060 je vybavena pracovním osvětlením se stupněm krytí IP65. Halogenové světlo zajišťuje přehled o pracovním prostoru při ustavování obrobků, seřizování kotouče i kontrole průběhu broušení.

Součástí základního vybavení je brusný kotouč s přírubou, vyvažovací trn a zařízení pro orovnávání. Tyto součásti umožňují připravit brusný kotouč pro požadovaný pracovní postup, upravit jeho pracovní povrch a zajistit správné vyvážení.

Pro náročnější provozy lze brusku doplnit o odsávací a chladicí zařízení nebo filtrační systém brusné kapaliny. Takové příslušenství pomáhá přizpůsobit pracoviště konkrétnímu způsobu obrábění a množství vznikajícího brusného kalu.

Hlavní výhody brusky Metallkraft FSM 3060

• NC řízený vertikální přísuv – programování hrubovacích a dokončovacích brusných cyklů.
• Elektromagnetická upínací deska 300 × 600 mm – pohodlné upínání feromagnetických obrobků.
• Automatické odmagnetování – snadnější uvolnění obrobku po dokončení broušení.
• Rozlišení přísuvu 0,001 mm – možnost velmi jemného nastavení pracovních kroků.
• Regulovatelný podélný posuv 5–25 m/min – přizpůsobení pohybu stolu konkrétní operaci.
• Přesnost oběhu vřetena 2 µm – kvalitní uložení brusného vřetena.
• Žíhaná litinová konstrukce – vysoká tuhost a stabilita při broušení.
• Vedení s vrstvou Turcite-B – plynulý pohyb s nízkým třením.
• Automatické centrální mazání – pravidelné mazání důležitých pohyblivých součástí.
• Pracovní osvětlení IP65 – přehledné osvětlení prostoru broušení.

Obsah dodávky

Bruska Metallkraft FSM 3060 je vybavena příslušenstvím potřebným pro základní upínání obrobků, přípravu brusného kotouče a nastavení pracovního prostoru.

• Elektromagnetická upínací deska
• Příruba brusného kotouče
• Zařízení pro automatické odmagnetování
• Brusný kotouč
• Vyvažovací trn
• Zařízení pro orovnávání brusného kotouče
• Halogenové pracovní osvětlení IP65
• Vyrovnávací nožky stroje
• Seřizovací nářadí

Hydraulický olej není součástí dodávky a je potřeba jej zajistit samostatně pro uvedení stroje do provozu.

Volitelné příslušenství pro Metallkraft FSM 3060

Možnosti brusky lze rozšířit doplňkovým vybavením, které pomáhá přizpůsobit pracoviště konkrétním technologickým požadavkům.

• Odsávání s chlazením FSM 3060 (3939111) – pro odsávání a chlazení během broušení.
• Rádiusový orovnávač FSM 3060 (3939119) – pro tvarové orovnávání brusného kotouče.
• Automatický papírový filtrační pás s chlazením (3939113) – pro filtraci brusné kapaliny.
• Automatický filtrační pás s magnetickým oddělovačem a chlazením (3939114) – pro oddělování kovových částic z kapaliny.

Uvedené příslušenství se objednává samostatně a není součástí základní dodávky.

Požadavky na instalaci a provoz

Vzhledem k rozměrům a hmotnosti je Metallkraft FSM 3060 určena pro stabilní průmyslové pracoviště s odpovídající nosností podlahy. Při umístění je nutné počítat nejen s rozměry samotného stroje, ale také s prostorem pro pohyb pracovního stolu, přístup obsluhy, manipulaci s obrobky a pravidelnou údržbu.

Stroj vyžaduje elektrické připojení 400 V. Elektrické zapojení a uvedení do provozu musí provést kvalifikovaná osoba podle požadavků výrobce. Před spuštěním je nutné zajistit také odpovídající hydraulickou náplň, kontrolu mazacího systému a správné ustavení stroje.

Bruska je vhodná pro provozy, které potřebují spojit přesné dokončování kovových dílů s možností programovaných brusných cyklů. Výsledná kvalita broušení závisí rovněž na zvoleném kotouči, materiálu obrobku, způsobu upnutí a nastavení technologických podmínek.

Další modely pro přesné obrábění najdete v kategorii brusky na plocho. Prohlédněte si také nabídku strojů Metallkraft. Praktické informace k výběru pracovního rozsahu, upínání a automatizace nabízí poradenský článek Jak vybrat brusku na plocho.
