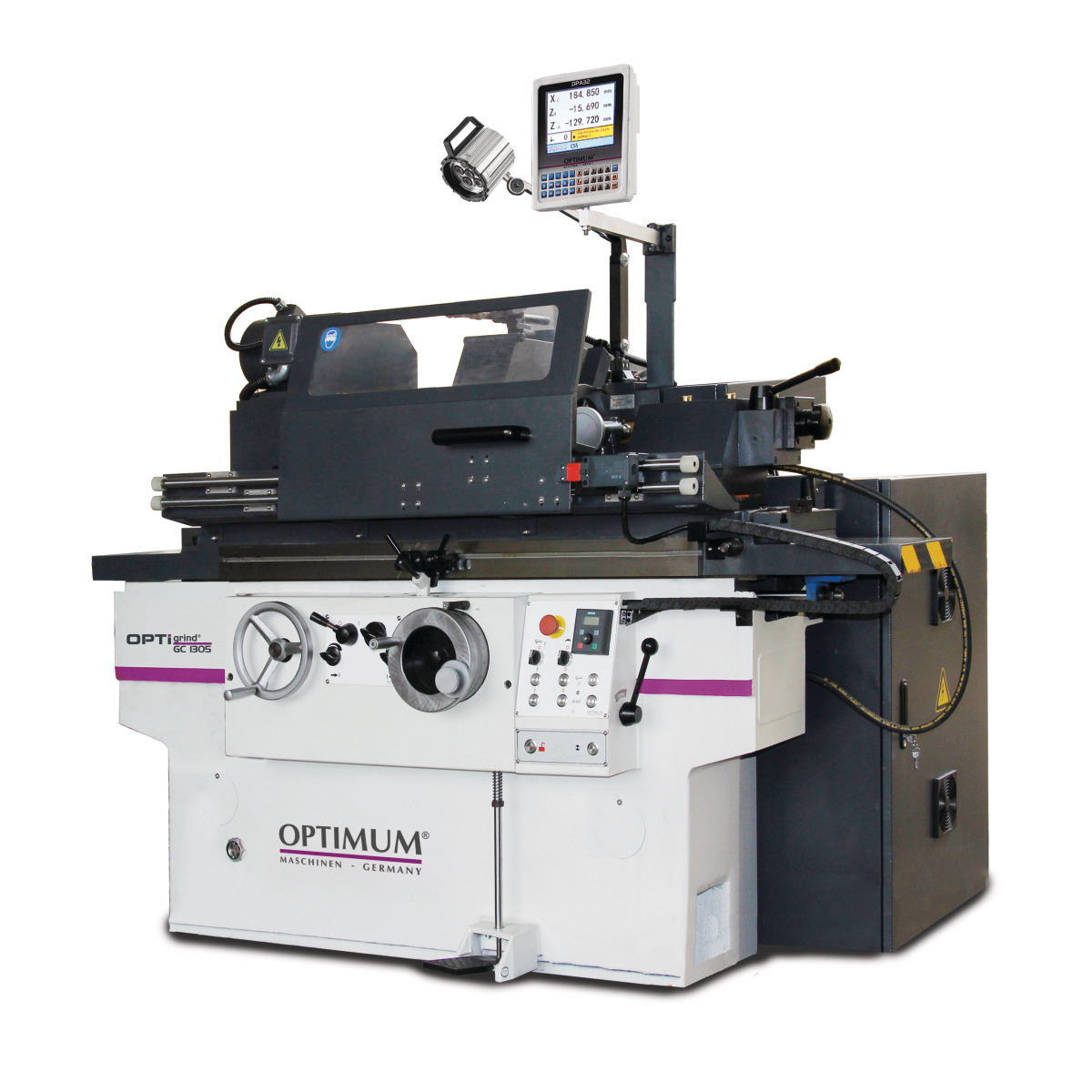

Univerzální hrotová bruska OPTIgrind GC 1305

Univerzální hrotová bruska OPTIgrind GC 1305 je přesný průmyslový stroj pro vnější a vnitřní válcové broušení kovových součástí. Díky robustní konstrukci, automatickým posuvům a digitálnímu odměřování polohy DPA 31 je vhodná pro strojírenské provozy, nástrojárny, opravárenské dílny i firmy zabývající se výrobou přesných rotačních dílů. Umožňuje brousit obrobky o délce až 500 mm a při vnějším broušení bez lunety pracovat s průměry 8–200 mm.

Bruska nabízí výšku hrotů 135 mm, maximální hmotnost obrobku mezi hroty 50 kg a plynulý podélný posuv pracovního stolu v rozsahu 0,1–4 m/min. Otáčky pracovního vřetena lze nastavovat v rozsahu 25–380 ot./min. Pracovní stůl i vřeteník jsou úhlově nastavitelné, což rozšiřuje možnosti stroje také na broušení kuželových ploch.

Model GC 1305 kombinuje automatizované polohování s možností jemného ručního nastavování. Kalená a broušená vedení, stabilní uložení vřeteníku a masivní lože vytvářejí vhodné podmínky pro dokončovací obrábění součástí s nároky na přesnost a kvalitu povrchu.

Univerzální využití pro vnější a vnitřní broušení

OPTIgrind GC 1305 je určena pro přesné broušení rotačních obrobků, jako jsou hřídele, čepy, pouzdra, osy a další strojní díly. Uplatnění najde při dokončování nově vyrobených součástí i při opravárenských pracích, kdy je potřeba obnovit požadovaný průměr nebo upravit povrch funkčních ploch.

Při vnějším válcovém broušení bez lunety umožňuje opracovávat obrobky o průměru 8–200 mm. S použitím lunety je pracovní rozsah 8–60 mm. Maximální délka broušení činí 500 mm, přičemž pracovní stůl má podélný pojezd až 640 mm. To poskytuje prostor pro nastavení polohy při broušení různých délek obrobků.

Pro vnitřní broušení nabízí stroj pracovní rozsah 25–100 mm bez vnitřní opěrky a 35–100 mm s opěrkou. Maximální hloubka broušeného otvoru dosahuje 125 mm. Brusnou jednotku lze upravit pro vnitřní operace pomocí otočného uspořádání vřetena, takže jeden stroj pokrývá více typů válcového broušení.

Robustní konstrukce pro přesné obrábění

Základem brusky je masivní jednodílné lože s výrazným žebrováním. Tuhá konstrukce pomáhá omezovat nežádoucí deformace při obrábění a vytváří stabilní základ pro vedení pracovního stolu a brusné jednotky.

Vodicí plochy jsou indukčně kalené a broušené. Podélné vedení pracovního stolu a příčné vedení brusné jednotky kombinují prizmatické a ploché vodicí plochy. Toto řešení podporuje rovnoměrný pohyb jednotlivých pracovních částí, což je důležité zejména při dokončovacích operacích s malými úběry materiálu.

Pracovní vřeteno je uloženo na přesných kuželíkových ložiskách. Převodové součásti tvoří rozměrná kalená a broušená ozubená kola. Čtyřstupňová mechanická převodovka spolu s frekvenční regulací umožňuje přizpůsobovat otáčky pracovního vřetena konkrétní brusné operaci.

Automatické posuvy a pohodlné ovládání

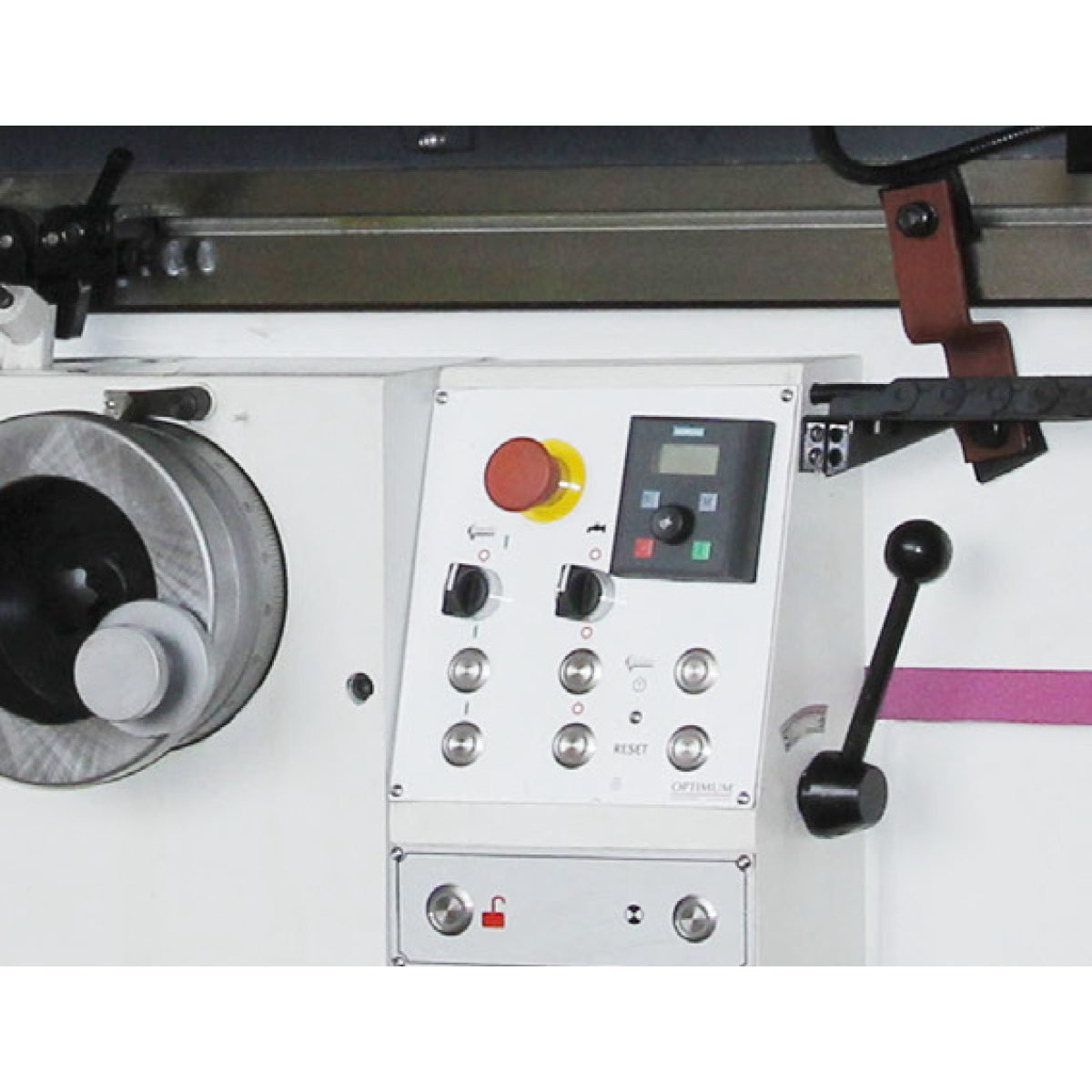

Významnou předností OPTIgrind GC 1305 jsou automatické posuvy pracovních os X a Z. Jejich ovládání pomocí joysticku je umístěno přímo na suportu, takže obsluha může provádět potřebné polohování z pracovního místa.

Rychloposuv obou os umožňuje rychlé přemístění pracovních částí mezi jednotlivými operacemi. Omezuje tak čas, který by jinak bylo nutné věnovat ručnímu přestavování stroje. To je praktické zejména při opakovaném broušení součástí nebo při častém střídání výrobních zakázek.

Digitální odměřování DPA 31 poskytuje přehled o aktuální poloze pracovních os. Pro jemné nastavování lze využívat ruční ovládací kola s posuvem 1 mm na jednu otáčku. Jeden dílek stupnice odpovídá posuvu 0,005 mm, což umožňuje přesné mechanické nastavení požadované polohy.

Posuvový mechanismus je vybaven nastavitelnou přetěžovací spojkou. Ta chrání jeho mechanické části při nadměrném zatížení a omezuje riziko poškození posuvového ústrojí.

Možnost broušení kuželových ploch

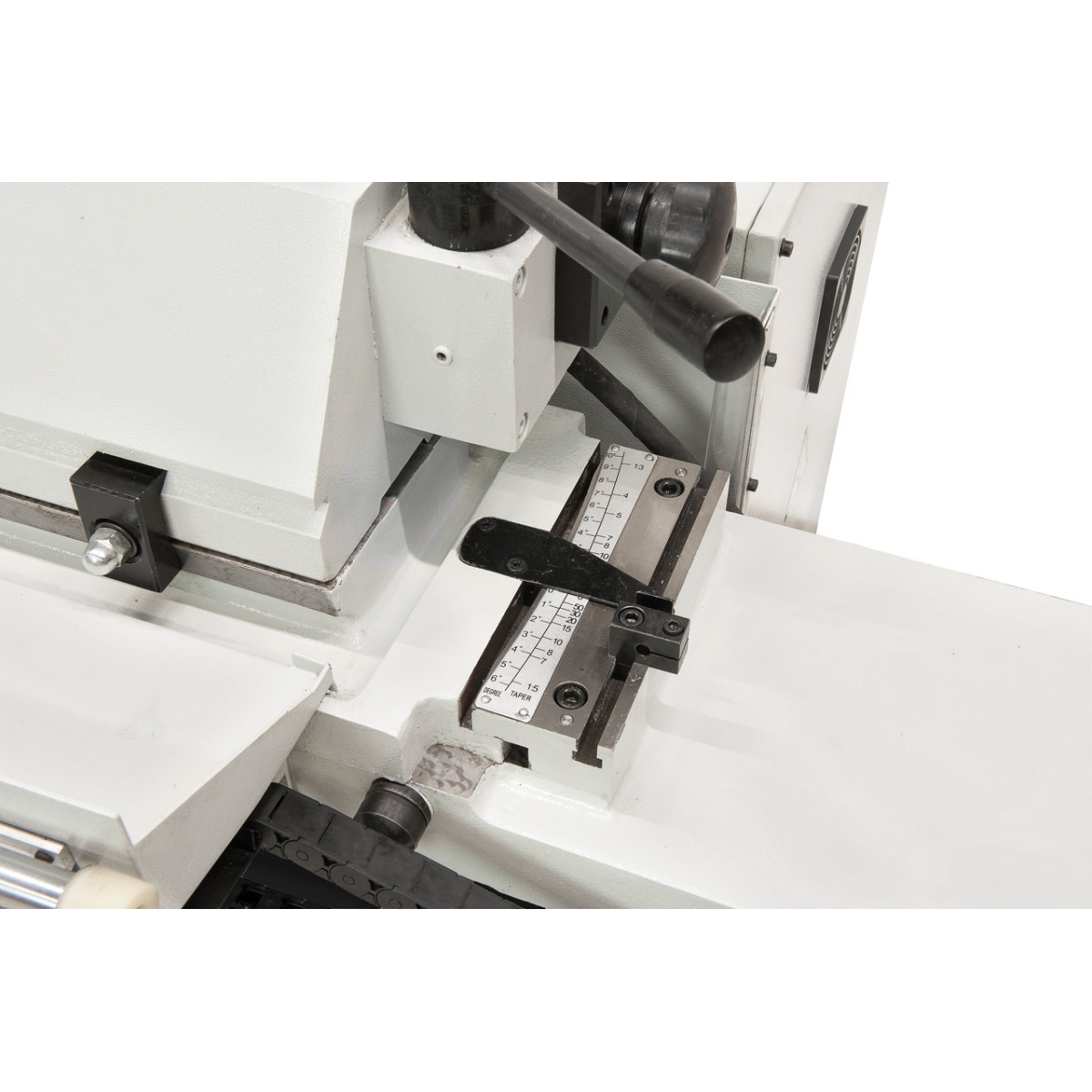

Kromě válcového broušení umožňuje OPTIgrind GC 1305 také opracování kuželových ploch. Pracovní stůl lze natočit v rozsahu +3° až −9°, přičemž úhlová stupnice usnadňuje nastavení požadované polohy.

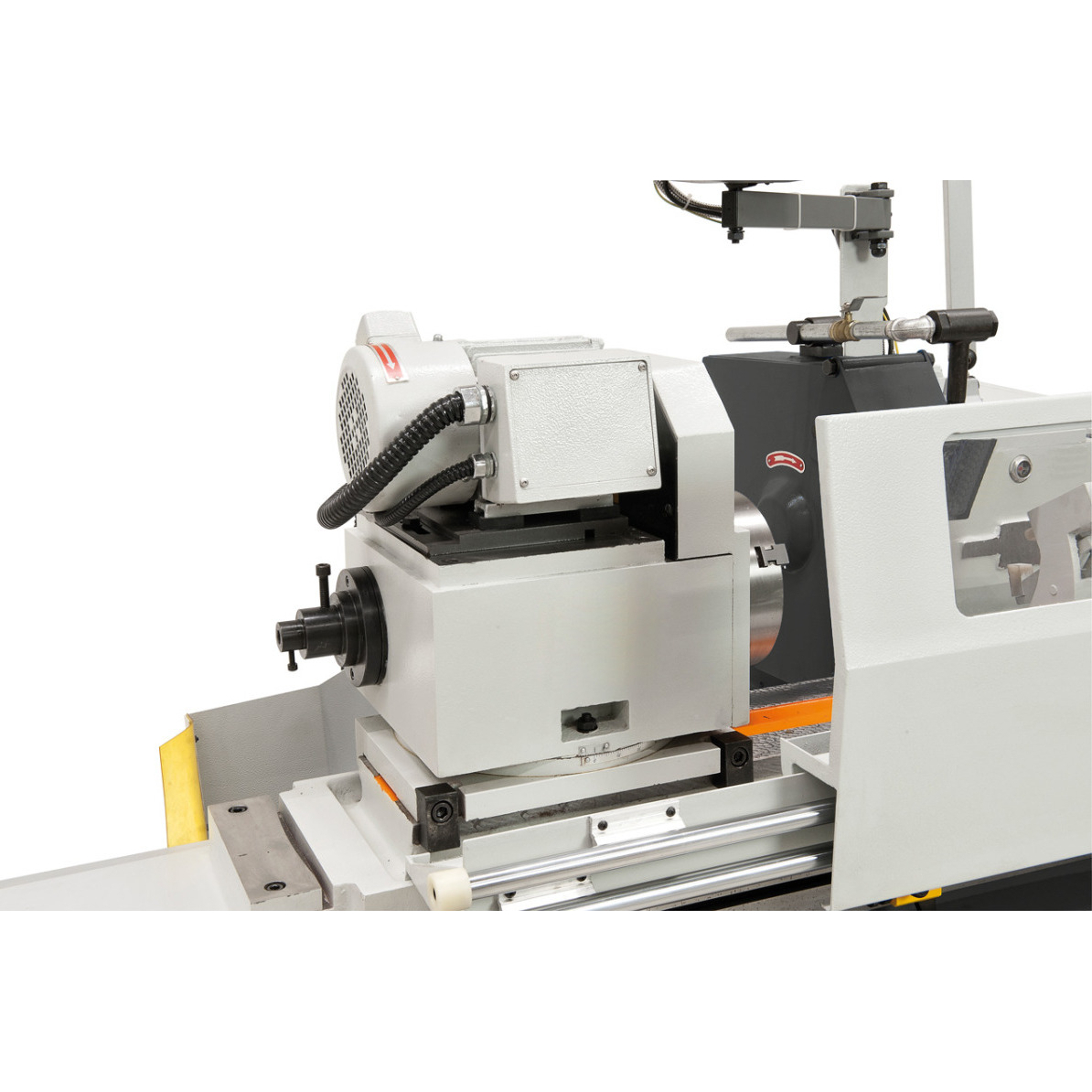

Vřeteník obrobku nabízí rozsah natočení 0–45°. Kombinace těchto možností umožňuje přizpůsobit geometrii upnutí a pracovní uspořádání konkrétnímu tvaru obrobku.

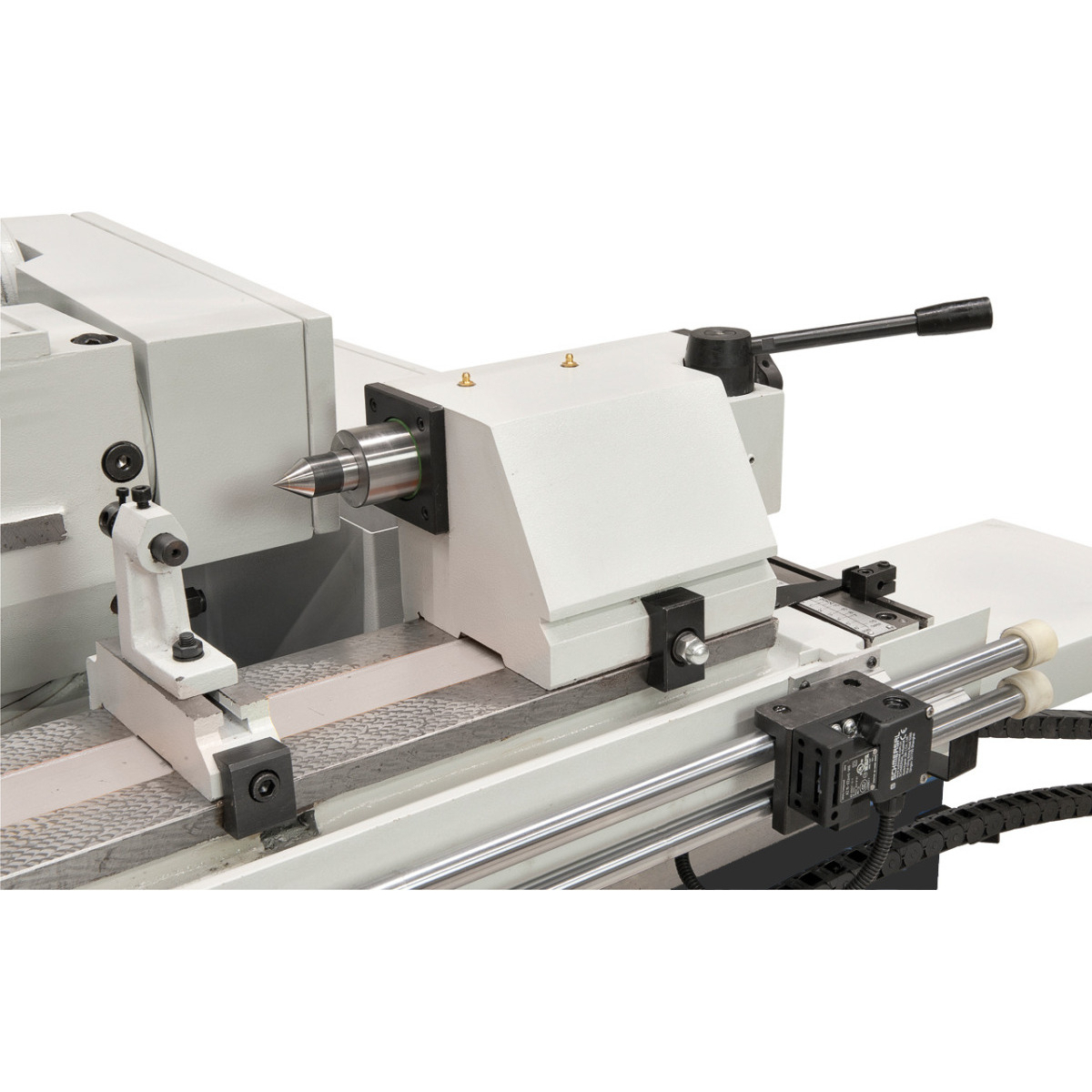

Pracovní vřeteno i pinola koníku používají kužel MK 4. Zdvih pinoly koníku činí 25 mm. Při broušení delších součástí lze využívat upnutí mezi hroty a podle potřeby také podepření obrobku lunetou.

Hlavní výhody brusky OPTIgrind GC 1305

• Vnější i vnitřní broušení na jednom stroji pro široké spektrum rotačních součástí.
• Maximální délka broušení 500 mm pro opracování hřídelí, čepů a dalších dílů.
• Průměr vnějšího broušení 8–200 mm při práci bez lunety.
• Automatický podélný posuv 0,1–4 m/min pro plynulý pohyb pracovního stolu.
• Digitální odměřování DPA 31 pro přehlednou kontrolu polohy.
• Joystickové ovládání os X a Z pro rychlé polohování pracovních částí.
• Masivní žebrované lože zajišťující stabilní základ pracovního mechanismu.
• Indukčně kalené a broušené vedení pro přesný a rovnoměrný pohyb.
• Nastavitelná geometrie stolu a vřeteníku pro broušení kuželových ploch.
• Přetěžovací spojka posuvu chránící mechanické části při nadměrném zatížení.

Požadavky na umístění a instalaci

OPTIgrind GC 1305 je stacionární průmyslová bruska s hmotností přibližně 2 200 kg. Pro její umístění je nutné zajistit odpovídající únosnost podkladu, dostatečný pracovní prostor a přístup pro manipulaci s obrobky.

Rozměry stroje činí přibližně 2 250 × 1 600 × 1 500 mm. Při návrhu pracoviště je potřeba počítat také s prostorem potřebným pro přístup k pracovnímu stolu, vřeteníku, koníku a servisním místům. Zejména při broušení delších součástí je důležité zajistit bezpečný prostor pro manipulaci.

Bruska je určena pro elektrické napájení 400 V / 50 Hz a využívá motor s výkonem 4 kW. Připojení k elektrické síti a uvedení do provozu musí zajistit odborně způsobilá osoba v souladu s instalační dokumentací.
