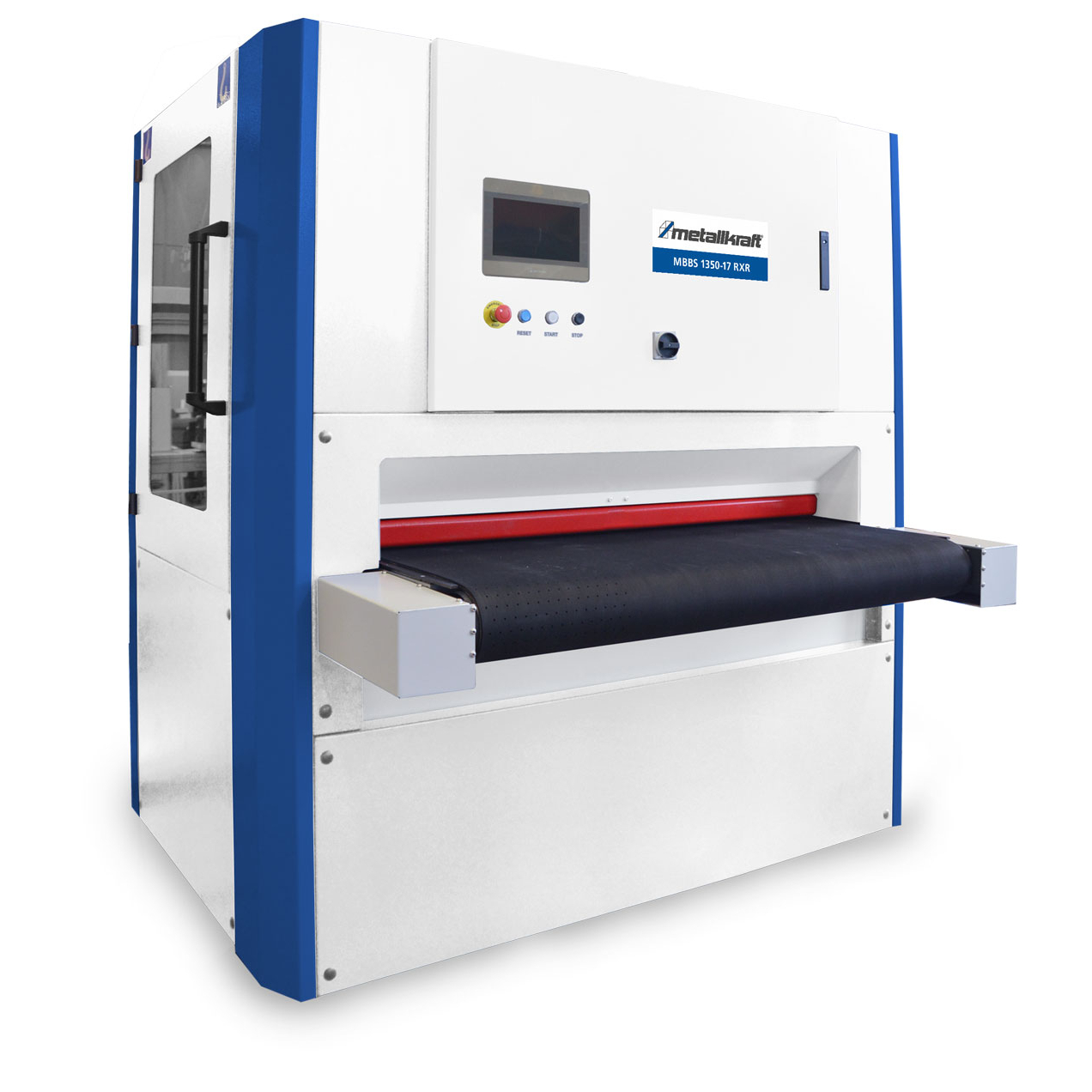

Metallkraft MBBS 1350-17 RXR je průběžná širokopásová bruska pro odjehlování a dokončování plochých kovových dílů. Uplatní se zejména při zpracování sériových výpalků a výlisků, například po laserovém řezání nebo děrování. Maximální šířka broušení 1 350 mm umožňuje opracovávat i rozměrnější ploché součásti.
Provedení RXR kombinuje dvě jednotky brusného pásu s kartáčovým agregátem. Spojuje tak pásové broušení s opracováním hran a povrchu kartáči. Stroj je určen pro obrobky o tloušťce 0,5–170 mm a používá profilovaný podávací pás, který podporuje přilnavost dílů při průchodu pracovním prostorem.

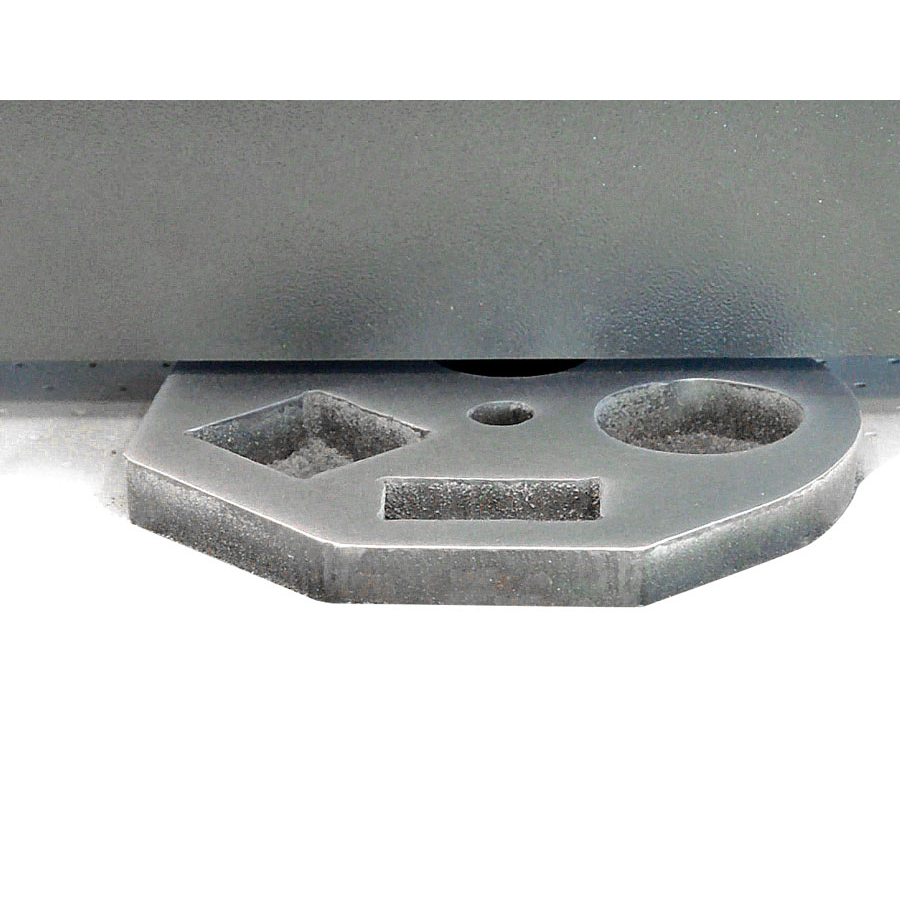

Pro odjehlování výpalků a povrchové dokončení
MBBS 1350-17 RXR využijete při odstraňování otřepů, zaoblování hran, odstraňování oxidických vrstev i dokončovacím broušení pohledových ploch. Je vhodná pro provozy, kde na dělení plechu navazuje opakované opracování většího počtu plochých součástí.
Průběžné podávání vede obrobek přes jednotlivé pracovní jednotky. Pro dosažení požadovaného výsledku je důležité přizpůsobit brusivo materiálu, výchozímu povrchu a následné výrobní operaci. Jiný požadavek představuje odstranění otřepů po dělení, jiný sjednocení vzhledu pohledové plochy.

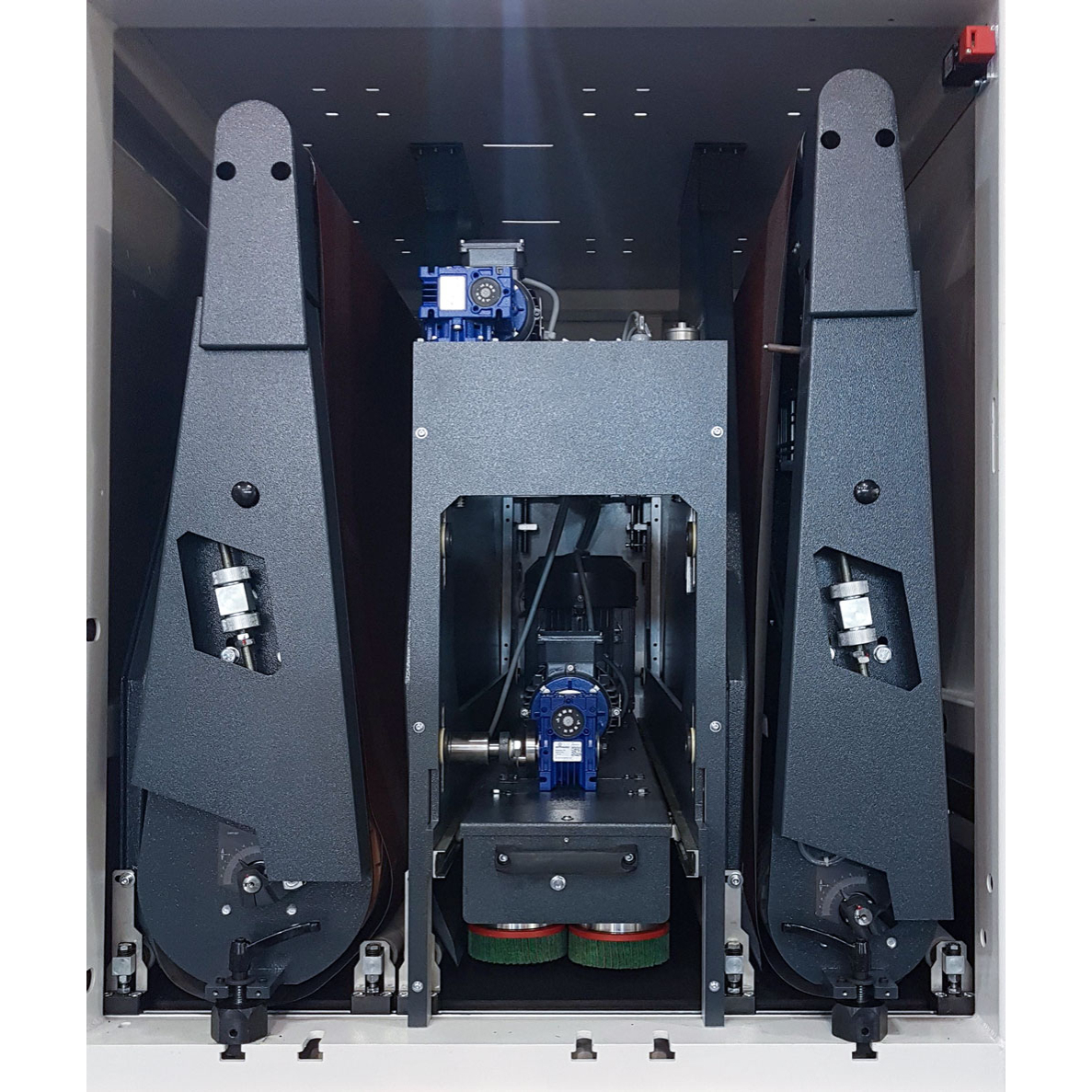

Dvě pásové jednotky a kartáčový agregát

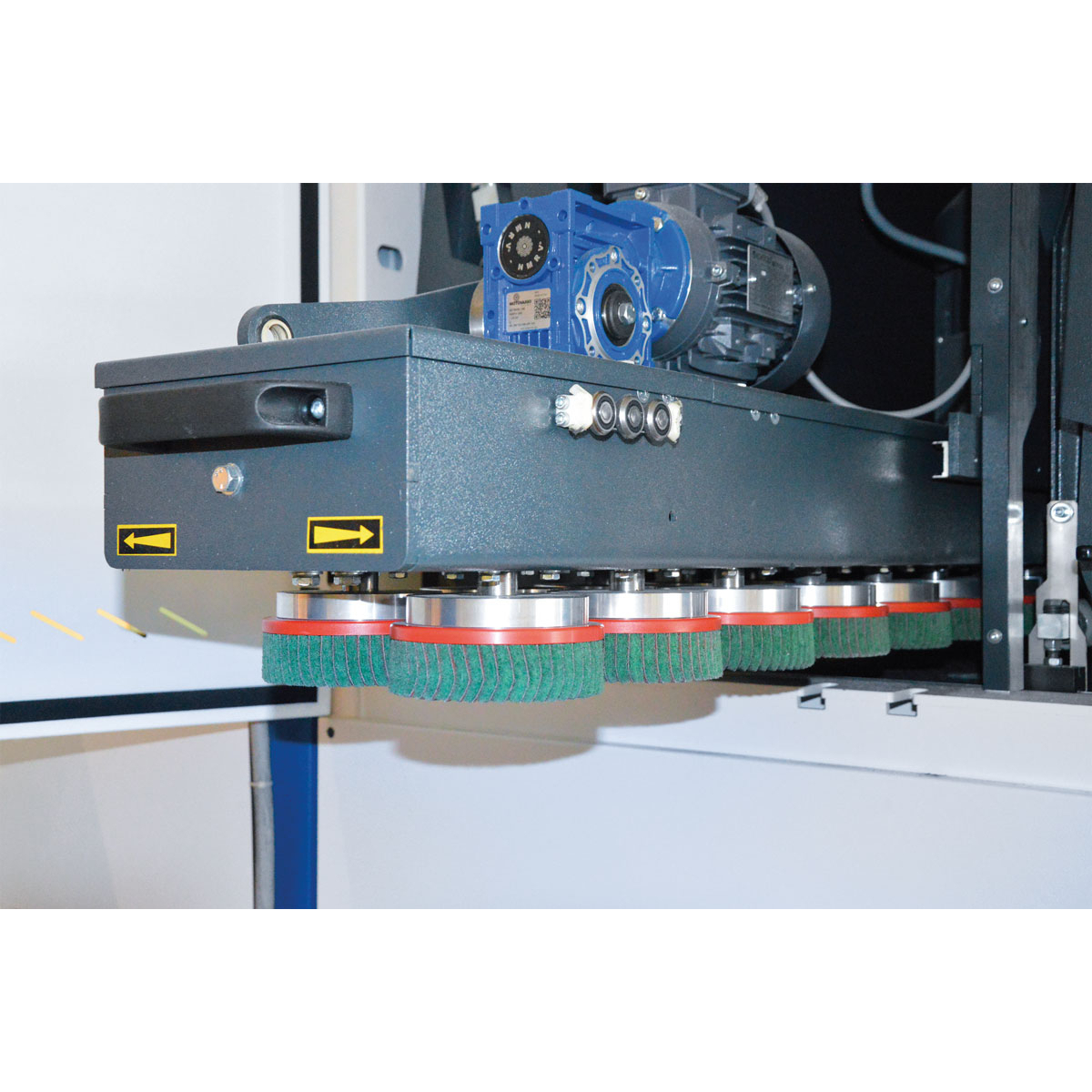

Dvě brusné pásové jednotky poskytují prostor pro navazující opracování povrchu v rámci jednoho stroje. Mezi nimi je umístěn kartáčový agregát pro horizontální opracování. Kombinace pracovních jednotek rozšiřuje využití brusky při přípravě plochých dílů na další zpracování.
Rychlost pásové brusné jednotky dosahuje 18 m/s, obvodová rychlost kartáčového agregátu činí 10 m/s. Kontaktní kolo má průměr 180 mm. Při volbě brusiva zohledněte vedle požadovaného úběru také charakter hran a konečnou strukturu povrchu.
Podávání a nastavení pracovního stolu
Profilovaný dopravní pás pomáhá udržet součást na podávací ploše během obrábění. Pracovní stůl má šířku 1 400 mm; využitelná šířka broušení je 1 350 mm. Při přípravě zakázky proto vycházejte z brusného rozsahu a z rozměrů skutečně opracovávané plochy.
Výška stolu se nastavuje motoricky v rozsahu 780–950 mm, celková dráha nastavení činí 170 mm. Maximální zatížení stolu je 150 kg. Rozsah tloušťky obrobku a zatížení stolu posuzujte současně; vhodnost dílu ovlivňuje také jeho tvar a stabilita při podávání.
Hlavní přínosy pro výrobu
- Brusná šířka 1 350 mm pro opracování rozměrných plochých kovových dílů.
- Uspořádání RXR se dvěma pásovými jednotkami a kartáčovým agregátem.
- Průběžné podávání pro opakované zpracování sériových součástí.
- Profilovaný podávací pás podporující přilnavost obrobků během průchodu strojem.
- Motorické nastavení výšky stolu pro přizpůsobení tloušťce zpracovávaných dílů.
- Odjehlování, zaoblování hran a dokončování povrchu na jednom pracovišti.
Napájení, stlačený vzduch a odsávání
Bruska vyžaduje elektrické připojení 400 V / 50 Hz a přívod stlačeného vzduchu s provozním tlakem 6 bar. Celkový příkon stroje je 29 kW. Při přípravě pracoviště proto řešte elektrickou instalaci, pneumatický přívod a odsávání jako součást celé výrobní sestavy.
Pro připojení odsávání jsou k dispozici tři nátrubky o vnějším průměru 300 mm. Odsávací zařízení se volí samostatně podle obráběného materiálu a vznikajícího brusného prachu. Vedle půdorysu stroje ponechte prostor pro podávání a odebírání dílů i přístup při výměně brusiva.
Obsah dodávky a příslušenství
- Širokopásová bruska Metallkraft MBBS 1350-17 RXR.
- Dva brusné pásy s papírovým podkladem, zrnitost K120.
Pásové jednotky, kartáčový agregát a podávací stůl jsou součástí stroje. Náhradní brusivo se volí podle požadované operace. Kartáčové čištění podávacího pásu je volitelná výbava, kterou je nutné objednat současně s novým strojem.
Technické parametry
| Maximální šířka broušení | 1 350 mm |
|---|---|
| Šířka pracovního stolu | 1 400 mm |
| Tloušťka obrobku | 0,5–170 mm |
| Maximální zatížení stolu | 150 kg |
| Výška pracovního stolu | 780–950 mm |
| Dráha výškového nastavení stolu | 170 mm |
| Uspořádání pracovních jednotek | RXR – dvě pásové jednotky a kartáčový agregát |
| Šířka brusného pásu | 1 370 mm |
| Maximální rychlost pásové brusné jednotky | 18 m/s |
| Obvodová rychlost kartáčového agregátu | 10 m/s |
| Průměr kontaktního kola | 180 mm |
| Příkon stroje | 29 kW |
| Elektrické připojení | 400 V / 50 Hz |
| Vstupní provozní tlak vzduchu | 6 bar |
| Odsávací přípojky | 3 × Ø 300 mm, vnější průměr |
| Rozměry stroje, D × Š × V | Přibližně 2 100 × 1 800 × 2 200 mm |
| Hmotnost stroje | Přibližně 2 000 kg |
| Hladina akustického výkonu Lw | 77 dB(A), chod naprázdno bez odsávání |
Zobrazit další parametry Skrýt další parametry
Další stroje porovnáte v kategorii pásové brusky. Prohlédnout si můžete také další stroje Metallkraft. Základní rozdíly mezi způsoby broušení a výběrem brusiva shrnuje článek Jak vybrat brusku.
Časté dotazy
Jak široké díly lze brousit?
Maximální šířka broušení je 1 350 mm. Pracovní stůl je široký 1 400 mm, tato hodnota však neoznačuje využitelný brusný rozsah.
Pro jaké operace je provedení RXR vhodné?
Pro odjehlování plochých kovových dílů, zaoblování hran, odstraňování oxidických vrstev a dokončovací broušení povrchu. Používá dvě pásové jednotky a kartáčový agregát.
Co je potřeba připravit na pracovišti?
Napájení 400 V / 50 Hz, přívod stlačeného vzduchu s tlakem 6 bar a odpovídající odsávání. Bruska má tři odsávací nátrubky s vnějším průměrem 300 mm.
Jsou brusné pásy součástí dodávky?
Ano. Dodávka zahrnuje dva brusné pásy s papírovým podkladem a zrnitostí K120.
