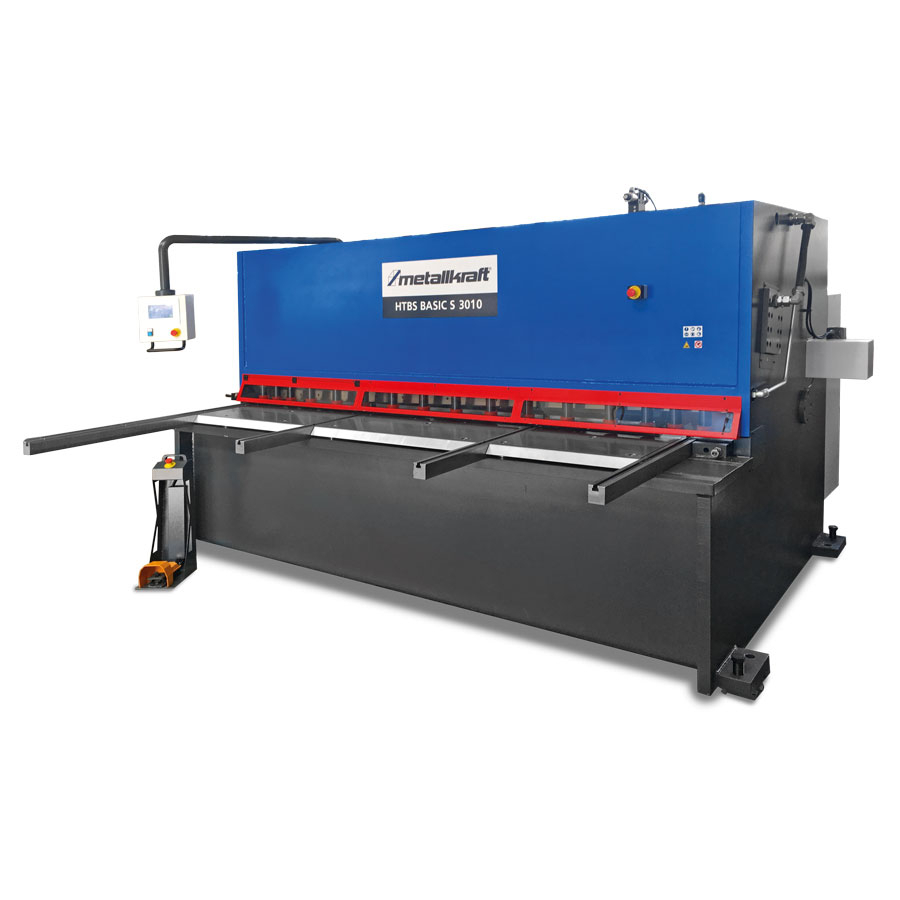

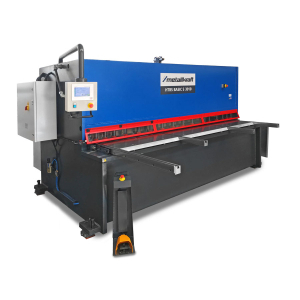

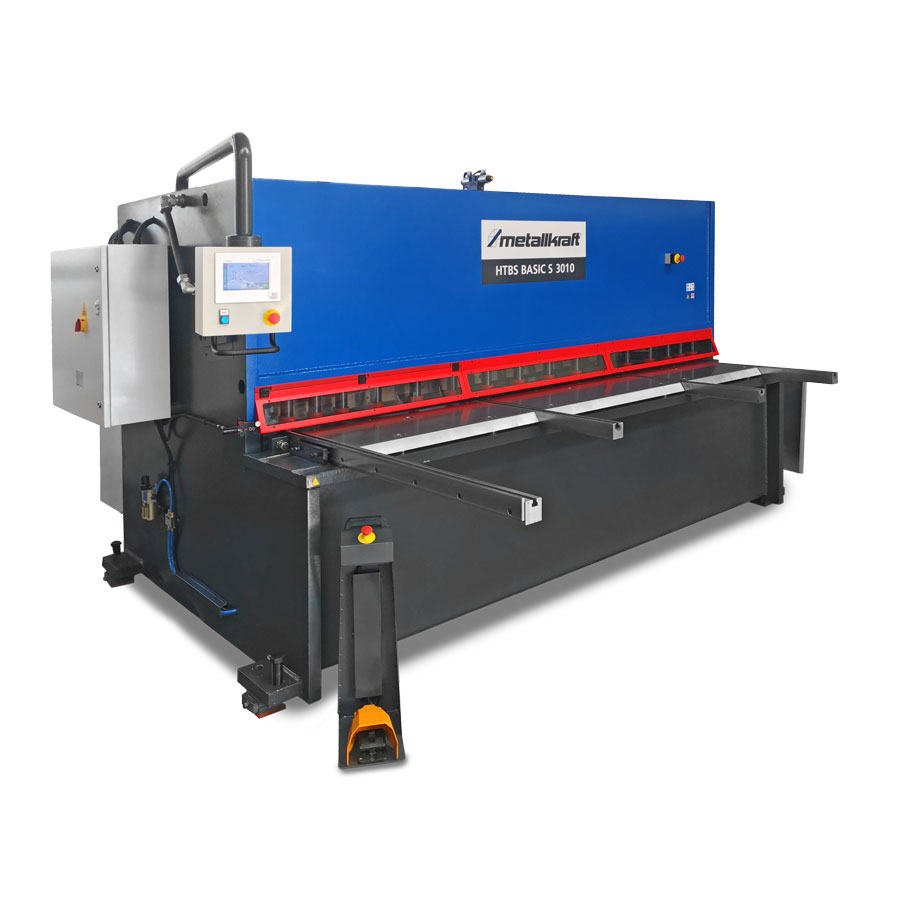

Hydraulické tabulové nůžky Metallkraft HTBS BASIC S 4016 jsou určeny pro rovné dělení plechů v kovovýrobě a průmyslových provozech. Nabízejí pracovní šířku 4 060 mm, NC řízení CybTouch 8 a motorické nastavení střižné mezery. Uplatní se při přípravě rozměrných plechových polotovarů i při opakované výrobě pásů.
Součástí standardního provedení je řízený zadní doraz, boční doraz, přední podpěrná ramena a pracovní stůl s přepravními kuličkami. Obsluha tak může navázat ustavení tabule na nastavení požadovaného rozměru přímo prostřednictvím řídicího systému. Hydraulický pohon využívá motor o výkonu 45 kW a napájení 400 V.
Pracovní kapacita podle pevnosti plechu
Pro materiál s pevností v tahu 400 N/mm² dosahuje střižná kapacita 16 mm. U materiálu s pevností 700 N/mm² činí 10 mm. Tyto maximální tloušťky platí při omezené délce materiálu; nelze je automaticky vztahovat na střih přes celou pracovní šířku.
Při plánování výroby proto posuzujte společně pevnost, tloušťku a délku stříhaného plechu. Pro správnou volbu stroje je podstatná kombinace těchto hodnot, zejména při zpracování pevnějších ocelí a nerezu. Osazené nože jsou vhodné také pro stříhání nerezové oceli v rámci příslušné pracovní kapacity.
NC řízení CybTouch 8 a motorická střižná mezera

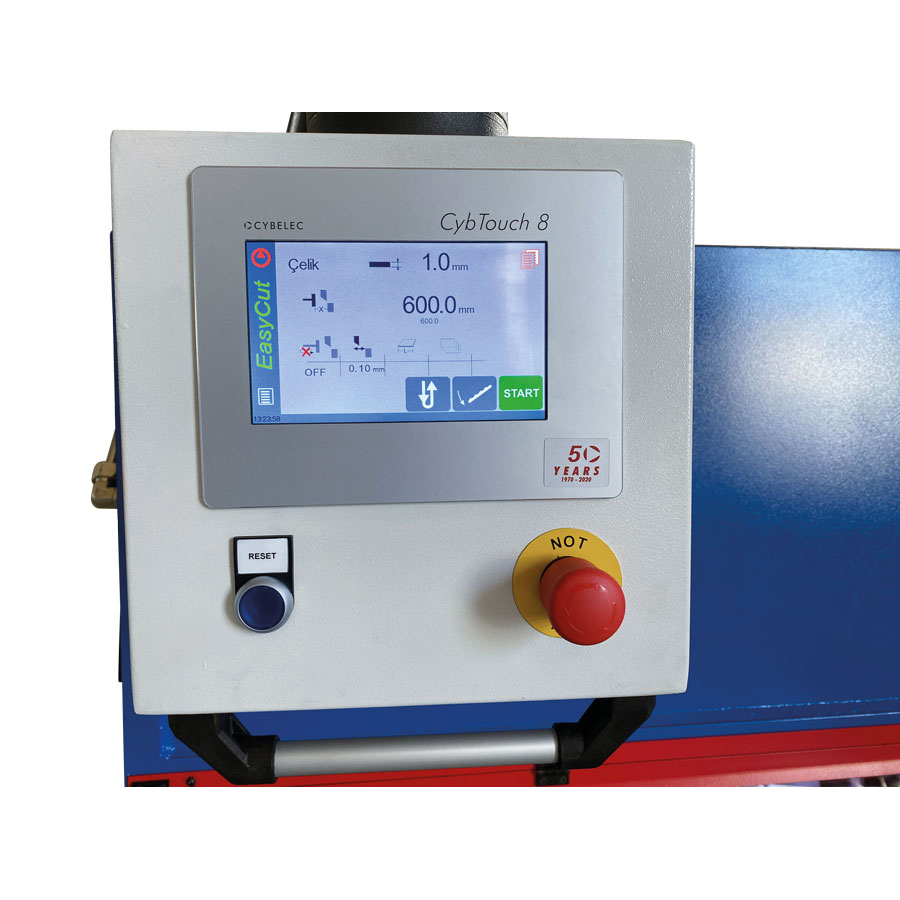

Dotykové NC řízení CybTouch 8 je umístěno na otočném rameni. Z jednoho pracoviště umožňuje nastavovat polohu zadního dorazu, střižnou mezeru a délku střihu. Při přechodu mezi různými tloušťkami materiálu tak odpadá potřeba nastavovat střižnou mezeru ručně na jednotlivých místech stroje.
Rozsah střižné mezery je 0,08–1,6 mm. Její vhodné nastavení patří k přípravě střihu podle materiálu a tloušťky plechu. Možnost měnit délku střihu prostřednictvím řízení zase pomáhá přizpůsobit pracovní cyklus skutečné délce zpracovávaného dílu.
Dorazy a podepření rozměrných tabulí
Zadní doraz pracuje v rozsahu 5–1 000 mm. Pohyb zajišťují kuličkové šrouby a lineární vedení, rychlost přestavení dosahuje 120 mm/s. Při výrobě opakovaných rozměrů tak obsluha nastavuje polohu dorazu prostřednictvím NC řízení.

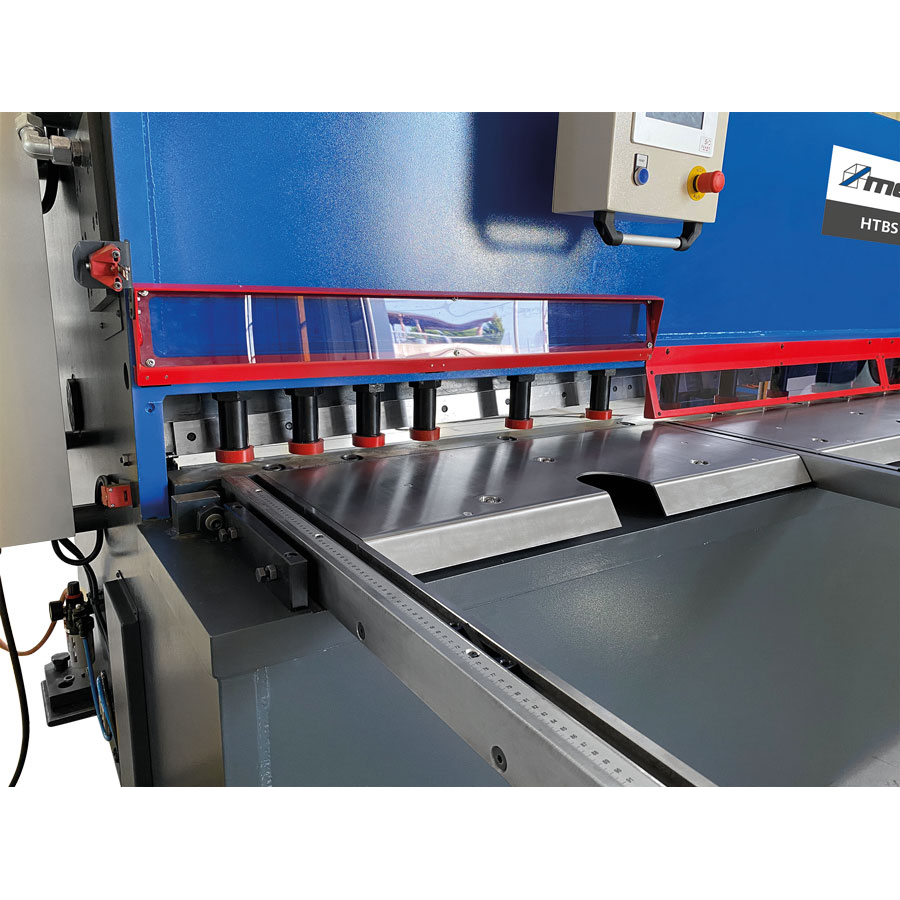

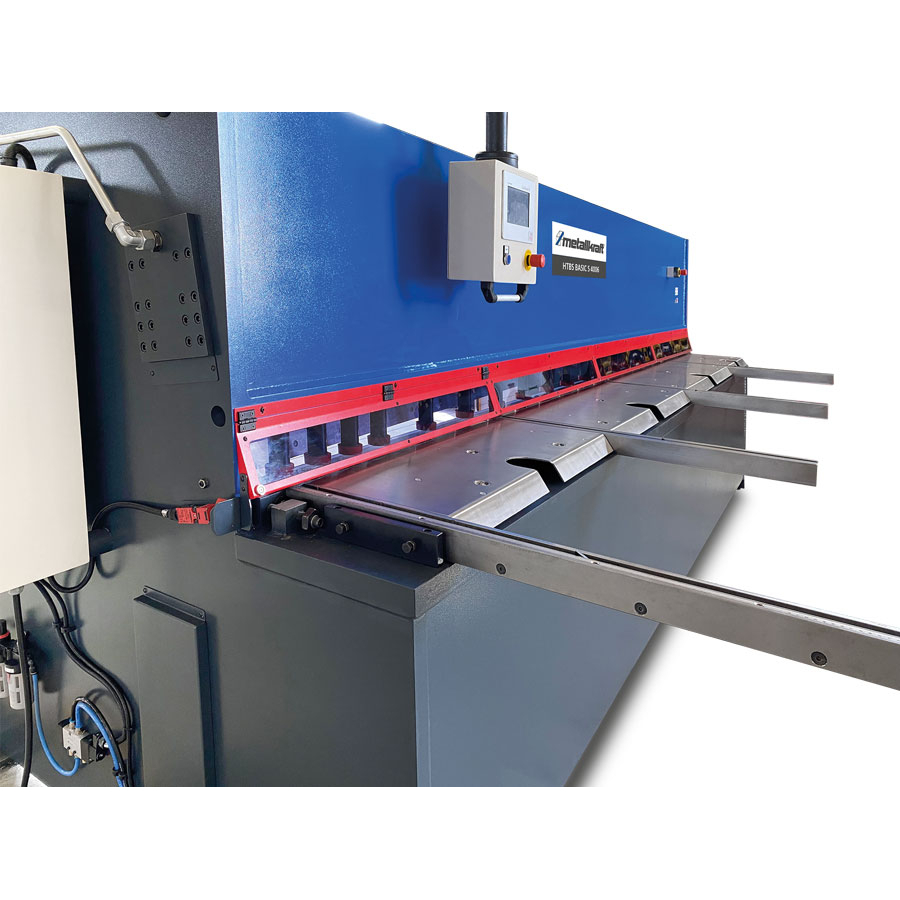

Boční doraz dlouhý 1 500 mm má stupnici a T-drážku. Přední podpěrná ramena pomáhají při zakládání tabule a nerezové plochy pracovního stolu s integrovanými přepravními kuličkami usnadňují její posouvání. Pracovní stůl má rozměry 4 500 × 600 mm a výšku 900 mm.
Materiál při střihu přidržuje soustava přítlaků s plastovými krytkami, které omezují přímý kontakt kovových částí s povrchem plechu. Odstřižený materiál odvádí skluz v zadní části stroje. Při návrhu pracoviště proto počítejte také s prostorem pro bezpečné odebírání dílů za nůžkami.
Hlavní přínosy pro výrobu
- Pracovní šířka 4 060 mm: prostor pro dlouhé rovné střihy rozměrných plechů.
- NC řízený zadní doraz: pohodlné nastavování rozměru při opakovaných zakázkách.
- Motorická střižná mezera: přestavení prostřednictvím řídicího systému.
- Podpěrná ramena a přepravní kuličky: snazší zakládání a polohování tabulí.
- Více použitelných hran nožů: horní nůž má dvě a dolní čtyři střižné hrany.
- Osvětlení linie střihu: stínové zobrazení pomáhá při orientaci podle značení na plechu.
Standardní výbava a obsah dodávky
Stroj je dodáván s NC řízením CybTouch 8 na otočném rameni, řízeným zadním dorazem, motorickým nastavením střižné mezery a bočním dorazem se stupnicí a T-drážkou. Standardní provedení dále zahrnuje:
- Přední podpěrná ramena délky 1 000 mm.
- Nerezové opěrné plochy s přepravními kuličkami.
- Přítlaky s plastovými krytkami pro ochranu materiálu.
- Výklopný ochranný kryt prstů s průzory.
- Bezpečnostní světelnou ochranu zadního prostoru.
- Skluz na plech v zadní části stroje.
- Osvětlení linie střihu se stínovým zobrazením.
- Horní a dolní střižný nůž, vhodné i pro nerezovou ocel.
Volitelné vybavení není součástí standardní dodávky. Podle výrobních potřeb lze zvolit například laserové zobrazení linie střihu, nastavitelný úhlový doraz, prodloužení podpěr a dorazů, pneumatické podepření plechu nebo centrální mazání. Tovární opce je nutné specifikovat při objednávce nového stroje; nejsou určeny k dodatečné montáži.
Technické parametry
| Pohon | Hydraulický |
|---|---|
| Řízení | NC CybTouch 8 |
| Maximální pracovní šířka | 4 060 mm |
| Kapacita pro pevnost 400 N/mm² | 16 mm při omezené délce materiálu |
| Kapacita pro pevnost 700 N/mm² | 10 mm při omezené délce materiálu |
| Maximální počet střihů při plné délce | 6 za minutu |
| Úhel střihu | 2° |
| Rozsah zadního dorazu | 5–1 000 mm |
| Rychlost zadního dorazu | 120 mm/s |
| Výkon motoru zadního dorazu | 0,37 kW |
| Délka bočního dorazu | 1 500 mm |
| Nastavení střižné mezery | Motorické, 0,08–1,6 mm |
| Počet přítlaků | 20 |
| Objem olejové nádrže | 500 l |
| Rozměry pracovního stolu – délka × hloubka | 4 500 × 600 mm |
| Výška pracovního stolu | 900 mm |
| Výkon hlavního motoru | 45 kW |
| Napájení | 400 V / 50 Hz |
| Rozměry stroje – D × Š × V | Přibližně 5 060 × 3 650 × 2 300 mm |
| Hmotnost stroje | Přibližně 20 500 kg |
Příprava instalace
HTBS BASIC S 4016 vyžadují průmyslové pracoviště s odpovídající únosností podkladu a zajištěnou manipulací při vykládce. Vedle půdorysu stroje ponechte prostor pro zakládání tabulí, pohyb obsluhy a odběr odstřižených dílů. Elektrické připojení, ustavení a uvedení do provozu zajistěte odborně podle instalační dokumentace.
Další provedení najdete v kategorii hydraulické nůžky na plech. S porovnáním pracovní kapacity, dorazů a způsobu použití vám pomůže poradna Jak vybrat nůžky na plech.
Časté dotazy
Lze stříhat plech tloušťky 16 mm po celé pracovní šířce?
Hodnota 16 mm platí pro materiál s pevností 400 N/mm² při omezené délce materiálu. Pro konkrétní tabuli je proto nutné posoudit současně její pevnost, tloušťku a délku střihu.
Je zadní doraz řízený z ovládacího panelu?
Ano. Zadní doraz je NC řízený, poháněný kuličkovými šrouby a nastavitelný v rozsahu 5–1 000 mm.
Jsou střižné nože součástí standardního provedení?
Ano. Stroj je vybaven horním nožem se dvěma a dolním nožem se čtyřmi střižnými hranami. Nože jsou vhodné také pro nerezovou ocel v rámci dovolené kapacity stroje.
Je laserové zobrazení linie střihu součástí dodávky?
Laserové zobrazení je volitelná tovární výbava. Standardní provedení používá osvětlení linie střihu se stínovým zobrazením.
