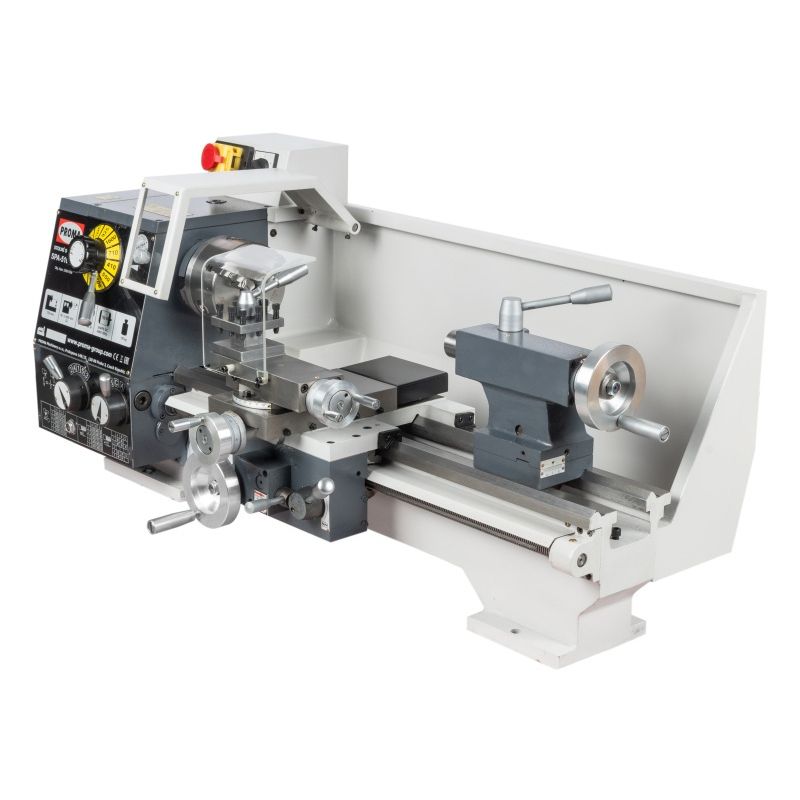

SPA-510P/230 je univerzální soustruh pro jemnou mechaniku, nástrojářské dílny, údržbu a školní výuku. Nabízí točný průměr nad ložem 250 mm, točnou délku 500 mm a automatický podélný i příčný posuv. Varianta s napájením 230 V a příkonem motoru 750 W se hodí na pracoviště, která potřebují kompaktní soustruh s mechanickou převodovkou.
Stroj umožňuje kombinovat ruční vedení nástroje se strojním posuvem. Při jednotlivých úpravách oceníte přímé ovládání suportů, při delších záběrech využijete automatický pohyb. Dvanáctistupňová převodovka usnadňuje změnu otáček pomocí řadicích prvků bez překládání klínového řemene.
Pro kusovou výrobu, opravy a výuku
Soustruh najde využití při výrobě a úpravách rotačních součástí, například čepů, pouzder nebo menších hřídelí. Pracovní rozsahy odpovídají dílnám, které zpracovávají různé menší dílce a potřebují průběžně měnit upnutí i pracovní postup. Uplatní se také v učilištích, kde je důležitý přístup k ručnímu ovládání a možnost pracovat se strojními posuvy.
Točný průměr nad suportem činí 150 mm. Tento rozměr je při plánování práce stejně důležitý jako průměr nad ložem: určuje prostor pro otáčení dílce v místě suportu. Před výběrem stroje proto posuzujte nejen samotný polotovar, ale také polohu nástroje a způsob jeho přístupu k obráběné ploše.
Automatický posuv v obou směrech
Podélný automatický posuv využijete při obrábění podél osy obrobku. Příčný automatický posuv pomáhá při pohybu nástroje směrem k ose, například při obrábění čela. Obsluha tak nemusí po celou dobu příslušného záběru otáčet ručním kolem.

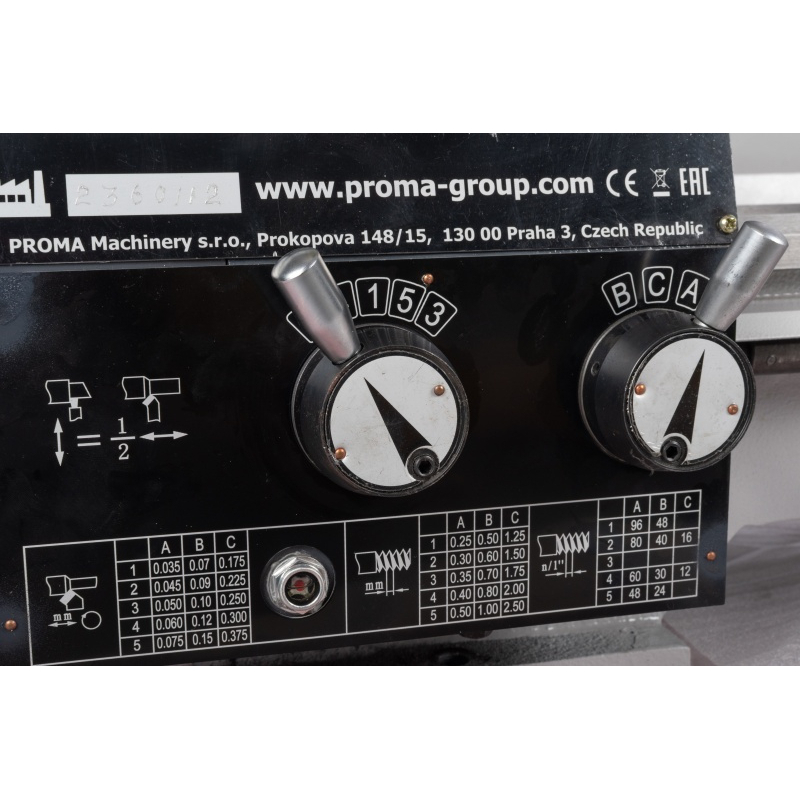

Možnost volby velikosti posuvu umožňuje přizpůsobit pohyb nástroje konkrétní operaci. Pro podélný posuv je k dispozici 15 stupňů. Při přípravě práce je třeba sladit posuv s nástrojem, materiálem a požadovaným povrchem; samotná automatizace pohybu nenahrazuje správné nastavení obrábění.
Mechanická převodovka a vedení suportů

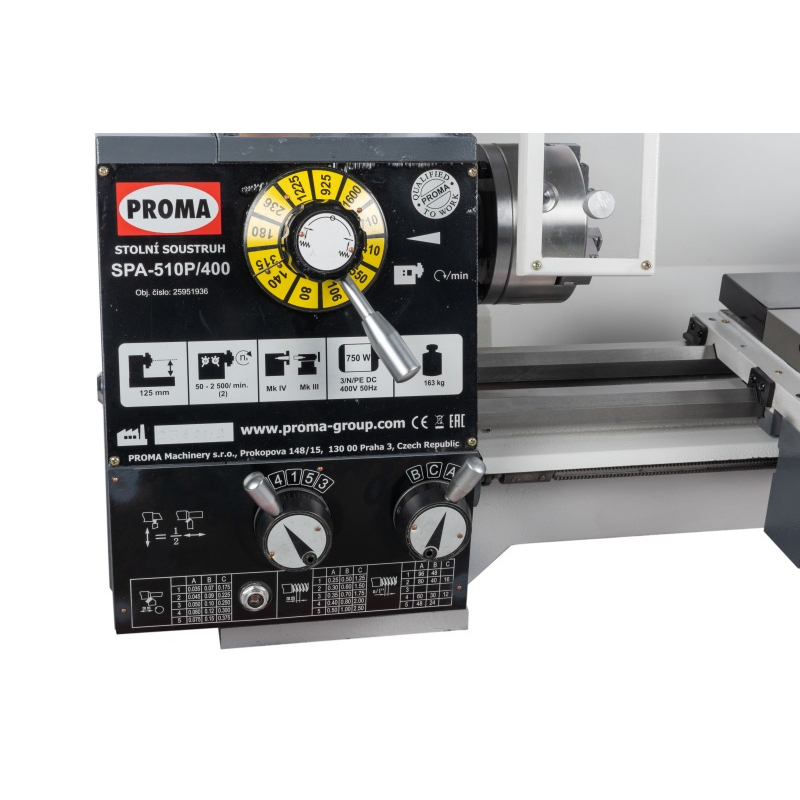

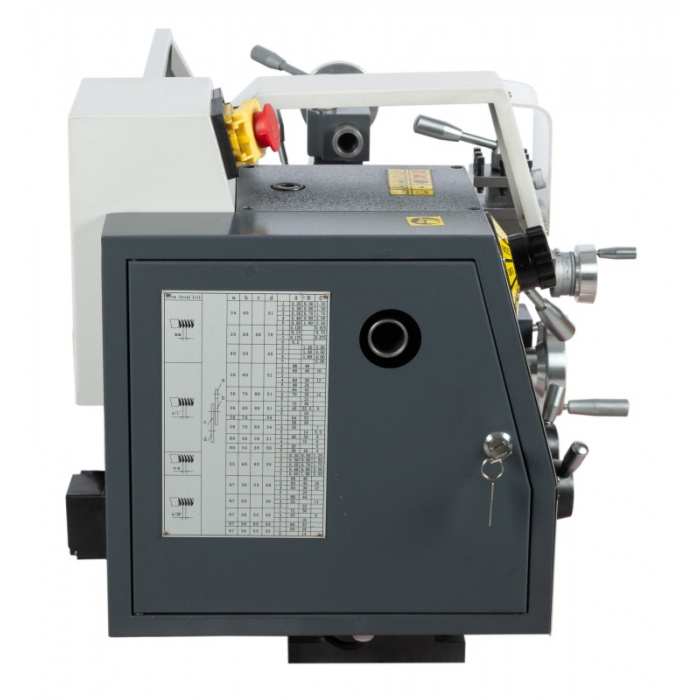

Otáčky se mění řadicími prvky převodové skříně. To zjednodušuje přestavování mezi operacemi s různými požadavky na rychlost vřetena. Mechanické ovládání oceníte zejména při častém střídání obrobků a při výuce práce s převody.

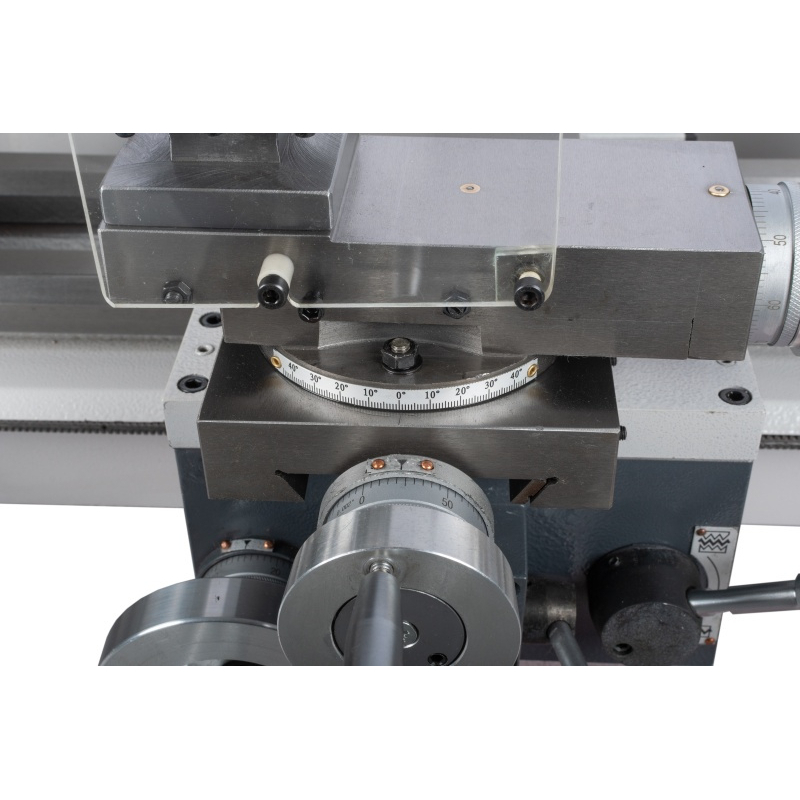

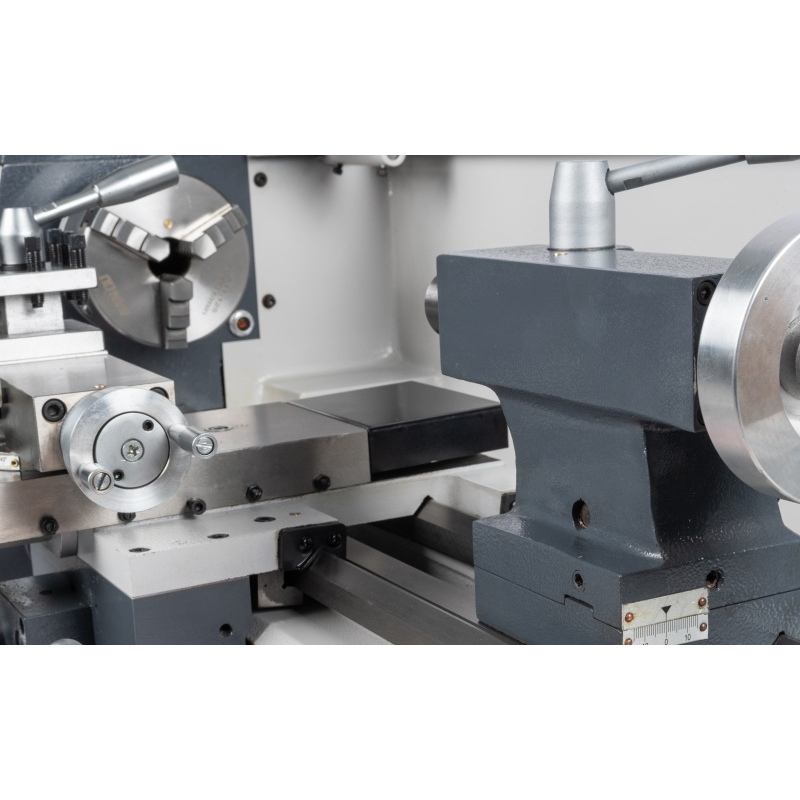

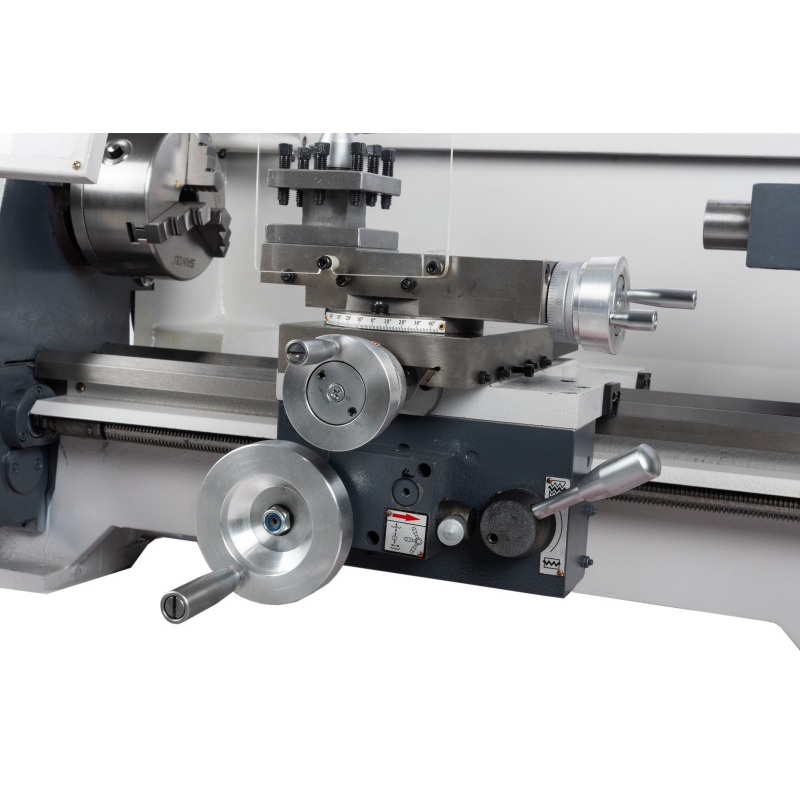

Lože má indukčně kalené a broušené vedení. Ruční kolo suportu je opatřeno jemnou stupnicí pro nastavování pohybu nástroje. Při dokončování rozměru můžete pracovat po menších krocích a výsledek průběžně kontrolovat vhodným měřidlem.
Upnutí obrobku a pracovní prostor

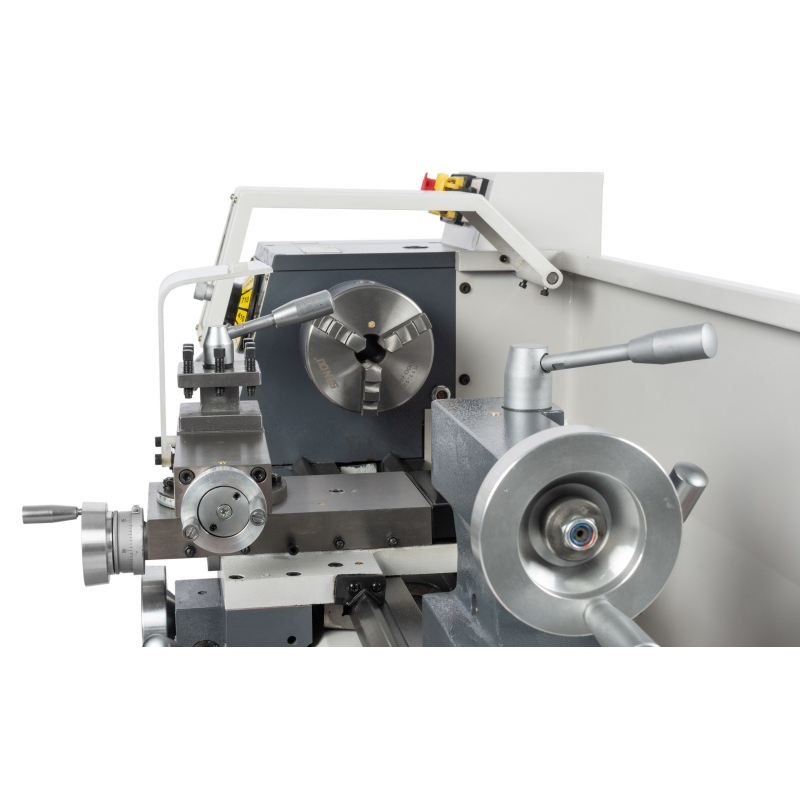

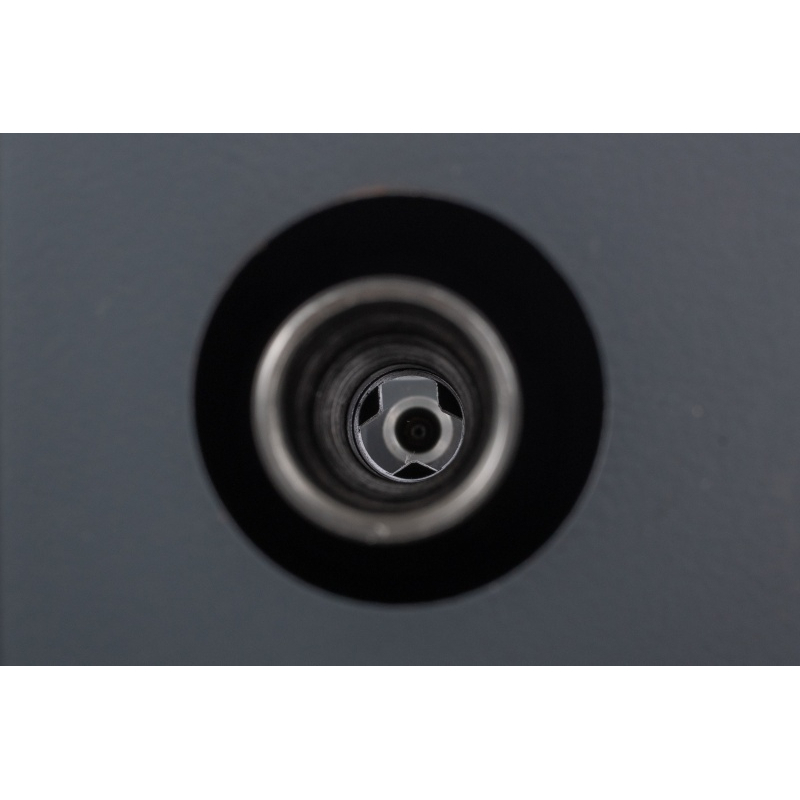

Součástí dodávky je tříčelisťové sklíčidlo o průměru 125 mm s vnějšími i vnitřními čelistmi. Průchod vřetena 26 mm je podstatný pro práci s tyčovým materiálem. Nevyjadřuje však největší průměr, který lze upnout do sklíčidla.
Točnou délku 500 mm posuzujte společně s celou pracovní sestavou. Upnutí, podepření dílce a případný vrtací nástroj mohou využitelný prostor zmenšit. Pro plánování dosahu nástroje jsou důležité také samostatné pojezdy podélného a příčného suportu a nožových saní.
Hlavní přínosy
- Automatický podélný i příčný posuv pro vedení nástroje v obou směrech.
- Dvanáctistupňová převodovka se změnou otáček řadicími prvky.
- Kalené a broušené vedení lože pro každodenní dílenskou práci.
- Napájení 230 V u této varianty soustruhu.
- Sklíčidlo, pevné hroty a montážní nářadí v dodávce pro přípravu pracovního vybavení.

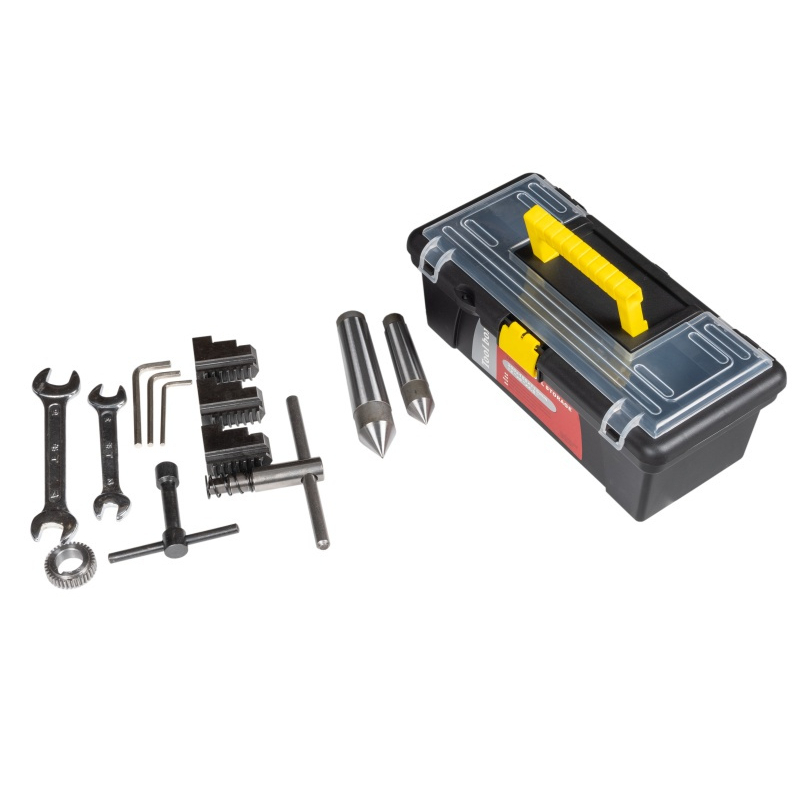

Obsah dodávky
- Univerzální soustruh SPA-510P/230.
- Tříčelisťové sklíčidlo 125 mm namontované na stroji, s vnějšími i vnitřními čelistmi a kličkou.
- Jeden pevný hrot MK4 a jeden pevný hrot MK3.

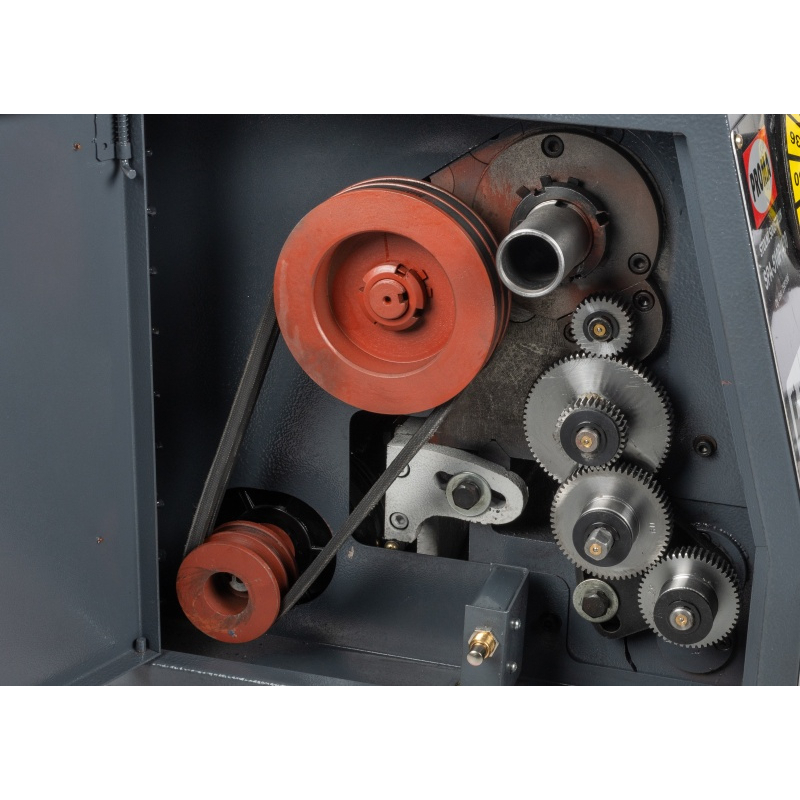

- Ozubené kolo s 36 zuby; další tři kola jsou na stroji.
- Klička k utahování šroubů nožové hlavy.
- Imbusové klíče 4, 5 a 6 mm.
- Dva ploché klíče 12–14 a 17–19 mm.
- Olejnička a kufřík.
Jako volitelné příslušenství lze doplnit pevnou nebo posuvnou lunetu pro SPA-510P, otočný hrot MK3 či vhodné soustružnické nože. Tyto doplňky se objednávají samostatně podle plánovaných operací.
Technické parametry
| Napájecí napětí | 230 V |
|---|---|
| Příkon motoru | 750 W |
| Točný průměr nad ložem | 250 mm |
| Točný průměr nad suportem | 150 mm |
| Točná délka | 500 mm |
| Průměr sklíčidla | 125 mm |
| Průchod vřetena | 26 mm |
| Zdvih pinoly | 75 mm |
| Počet rychlostních stupňů | 12 |
| Rozsah metrických závitů | Stoupání 0,25–2,5 mm |
| Automatický podélný posuv | 0,035–0,375 mm/ot. |
| Počet stupňů podélného posuvu | 15 |
| Automatický příčný posuv | 0,0175–0,188 mm/ot. |
| Maximální pojezd podélného suportu | 480 mm |
| Maximální pojezd příčného suportu | 95 mm |
| Maximální pojezd nožových saní | 55 mm |
| Vzdálenost od nožové hlavy k ose soustružení | 14 mm |
| Šířka lože | 140 mm |
| Rozměry stroje (D × Š × V) | 1 070 × 460 × 490 mm |
| Hmotnost stroje | 120 kg |
Příprava místa v dílně
Pro stroj připravte pevný a stabilní podklad. K jeho rozměrům připočítejte prostor pro obsluhu ručních kol, manipulaci s obrobkem a přístup při údržbě. Při plánování dopravy do dílny zohledněte hmotnost soustruhu a vhodný způsob manipulace. Ustavení i elektrické připojení proveďte podle návodu.
Další stroje porovnáte v kategorii univerzální soustruhy na kov. Prohlédněte si také nabídku značky PROMA. S výběrem pracovních rozsahů, posuvů a příslušenství pomůže poradna Jak vybrat soustruh.
Časté dotazy
Má soustruh automatický posuv v obou směrech?
Ano. Ve standardní výbavě je automatický podélný i příčný posuv. K dispozici je také ruční ovládání suportů.
Je při změně otáček nutné přestavovat řemen?
Ne. Otáčky se volí pomocí řadicích prvků dvanáctistupňové mechanické převodovky.
Jaké sklíčidlo je součástí dodávky?
Tříčelisťové sklíčidlo o průměru 125 mm s vnějšími i vnitřními čelistmi a ovládací kličkou.
Potřebuje SPA-510P/230 třífázové napájení?
Tato varianta je určena pro napájení 230 V. Příkon motoru činí 750 W.
