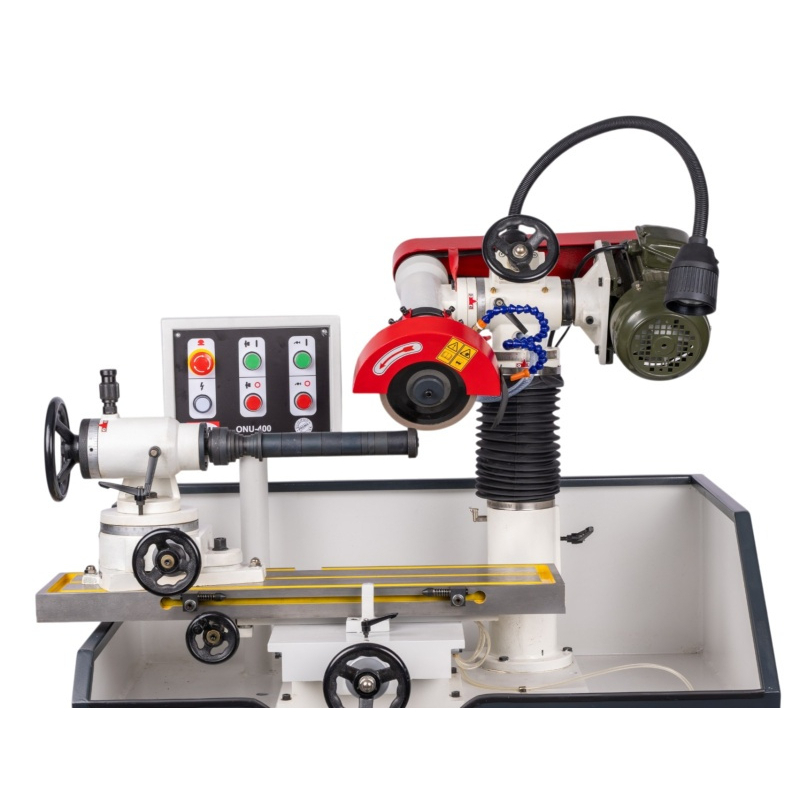

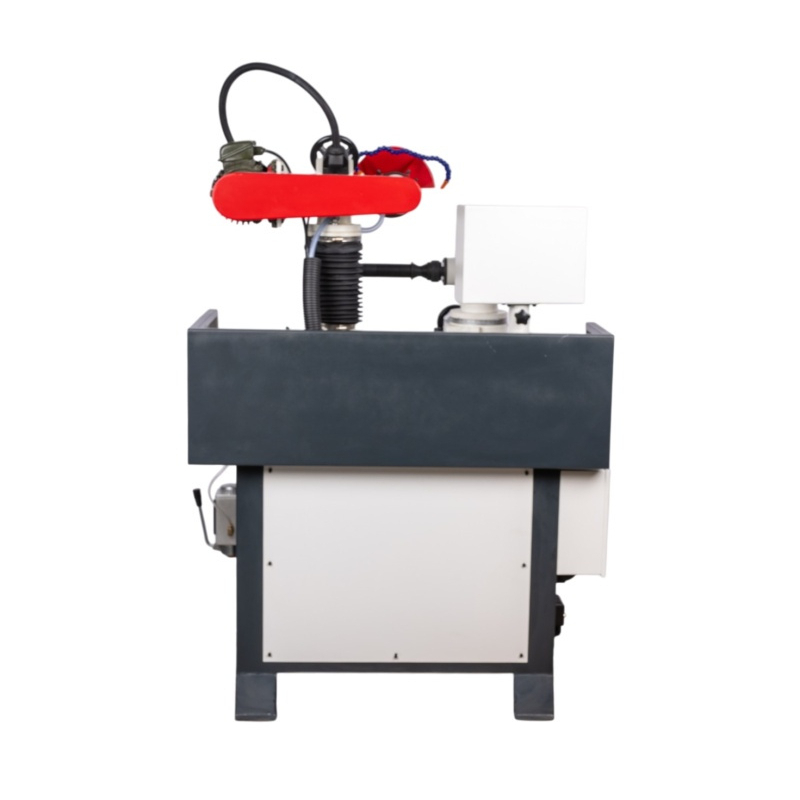

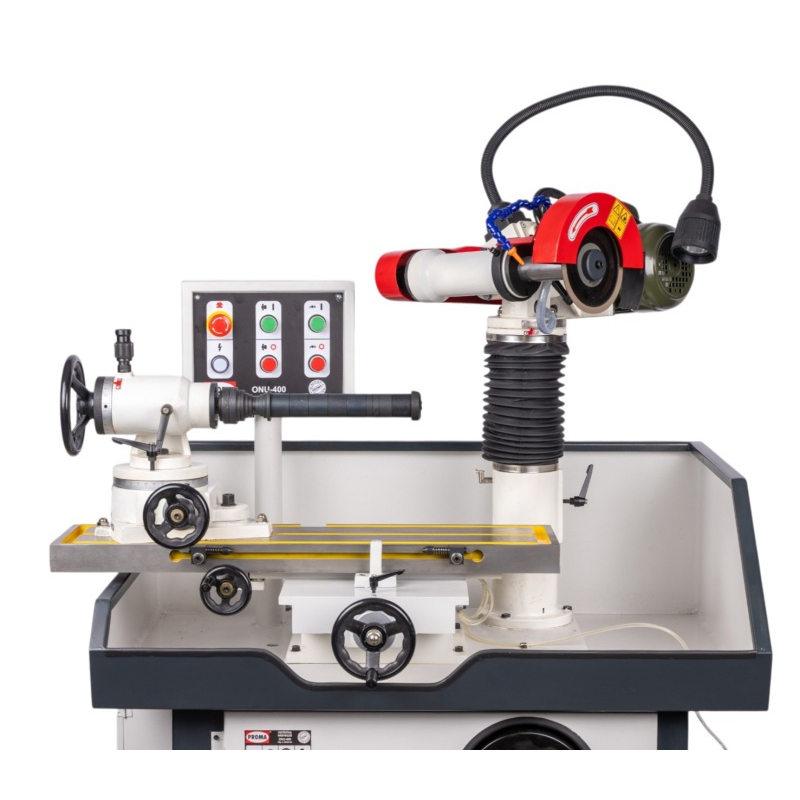

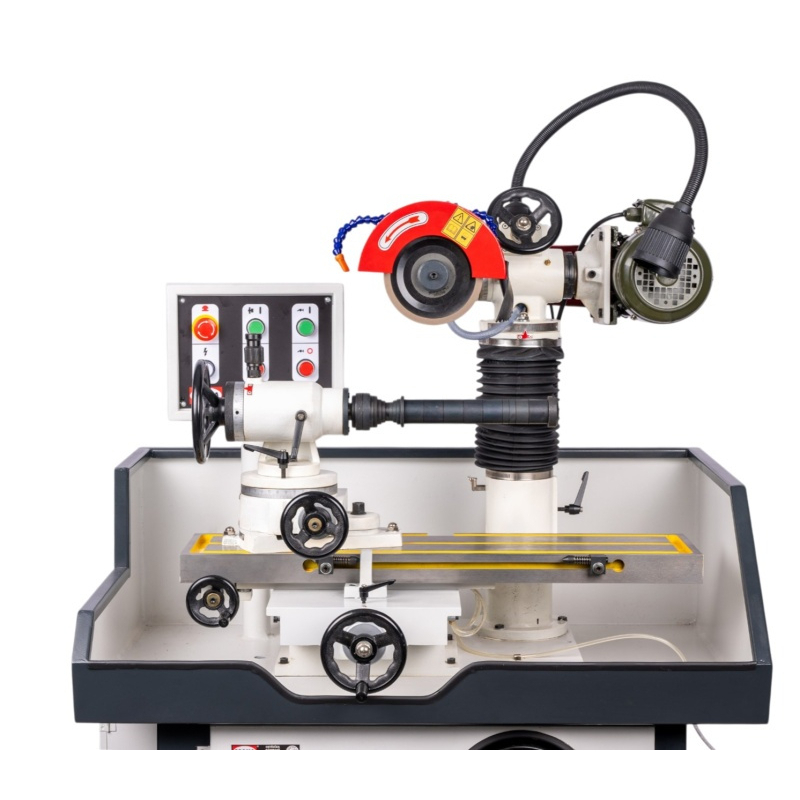

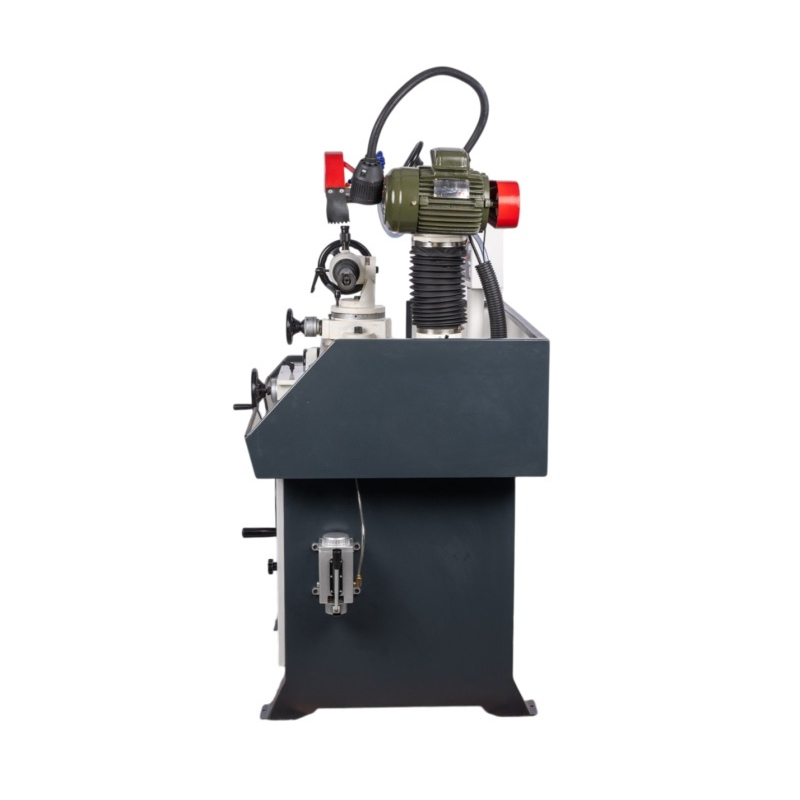

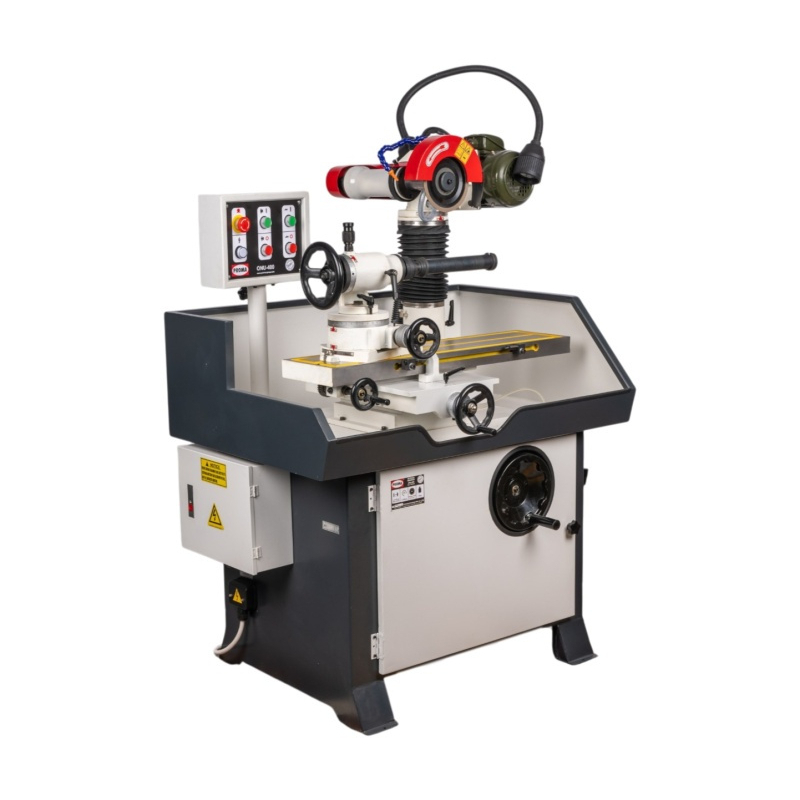

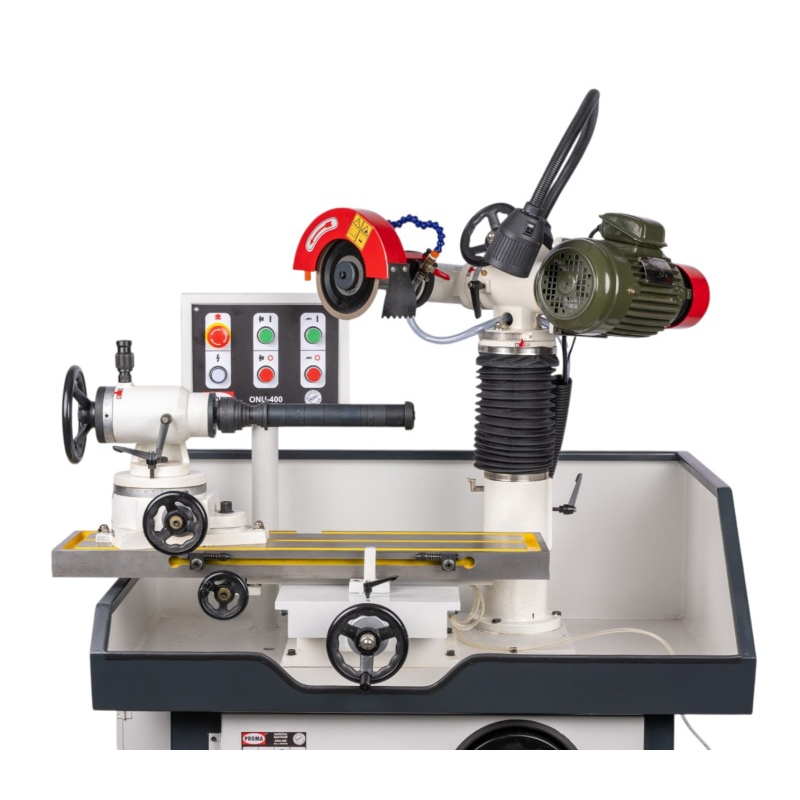

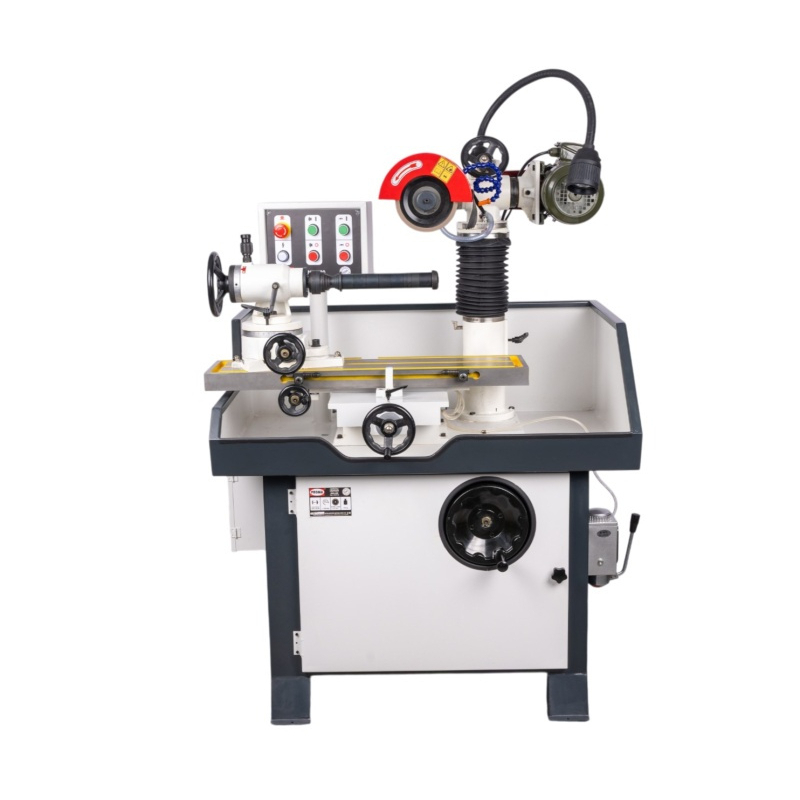

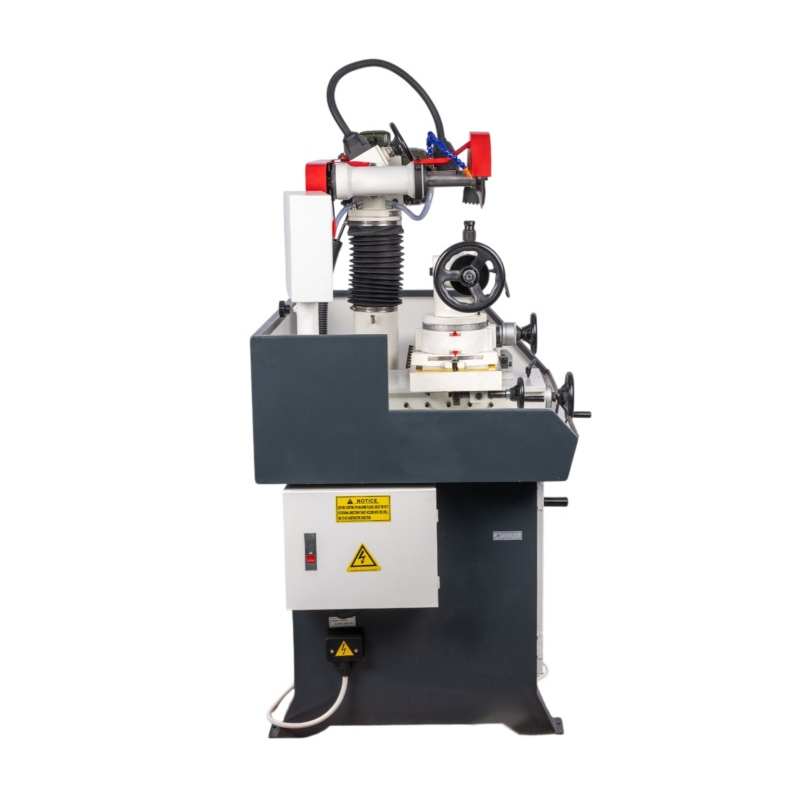

PROMA ONU-400 je univerzální ostřicí bruska pro dílny a střední výrobní provozy, které pravidelně používají různé druhy truhlářských a kovoobráběcích nástrojů. Umožňuje ostření pilových kotoučů s tvrdokovovými plátky, hoblovacích nožů a válcových, lamelovacích, tvarových i stopkových fréz. Jedno pracoviště tak můžete využít pro údržbu několika skupin řezných nástrojů.
Stroj pracuje s napájením 400 V. Motor brusného kotouče má příkon 550 W a vřeteno dosahuje 3 700 ot./min. Součástí výbavy je chladicí zařízení s nádrží o objemu 16 litrů, LED osvětlení a sada přípravků pro jednotlivé způsoby ostření.
Více druhů nástrojů na jednom pracovišti
Univerzálnost ONU-400 spočívá především v kombinaci nastavitelné brusné jednotky a specializovaných upínacích přípravků. Pro pilové kotouče je připraven přípravek s aretačním ramenem, pro hoblovací nože samostatný držák. Další přípravky slouží pro stopkové nástroje, hoblovací hlavy a tvarové frézy. Při změně práce tedy můžete přizpůsobit způsob vedení a upnutí konkrétnímu nástroji.
Rozsah průměrů pilových kotoučů činí 90–630 mm. Dodávané příruby mají průměry 20, 22, 25 a 30 mm. Při výběru kotouče k ostření proto posuzujte současně jeho vnější rozměr i upínací otvor. Maximální délka broušení 300 mm je zase důležitá při plánování údržby rovných nožů a dalších podélných ostří.

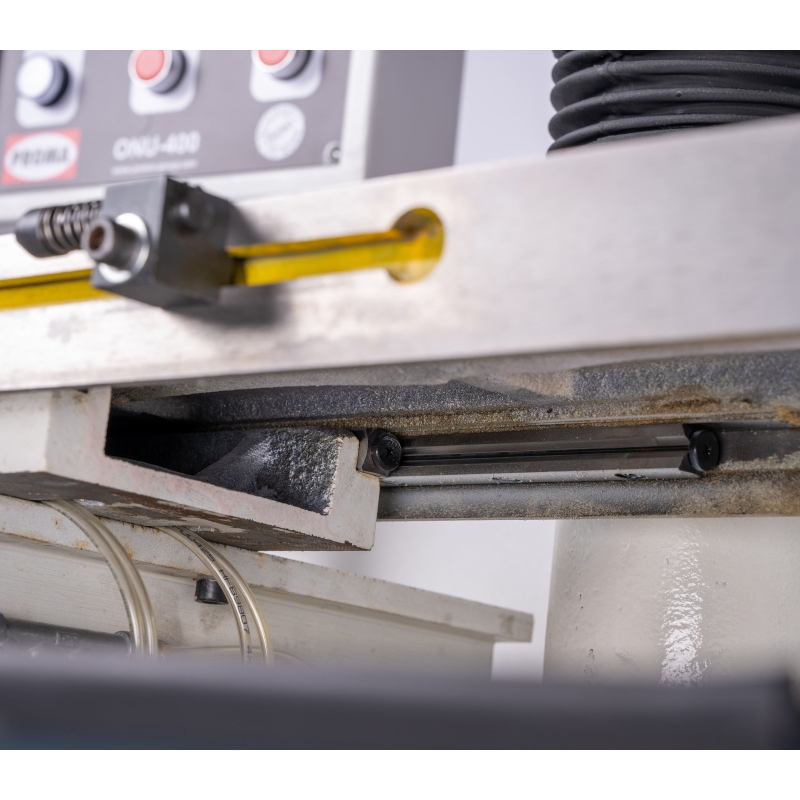

Lineární vedení pro plynulý pohyb stolu

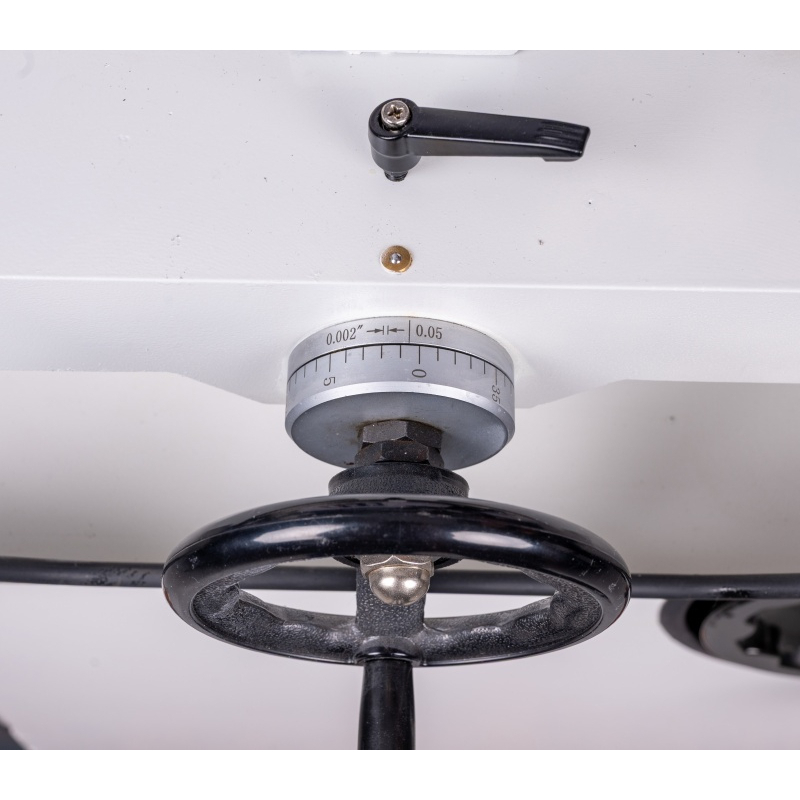

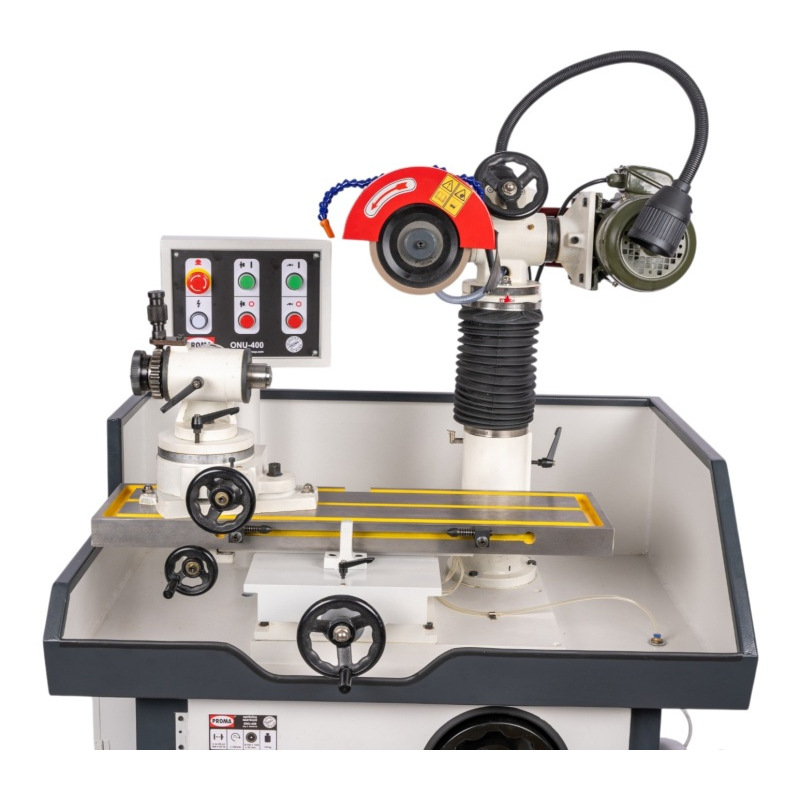

Podélný stůl se pohybuje po lineárním vedení, které usnadňuje plynulé vedení nástroje vůči brusnému kotouči. Podélný posuv má rozsah 300 mm, příčný 120 mm. Obsluha tak může využít podélný pohyb pro vedení podél ostří a příčný posuv pro přiblížení do požadované pracovní polohy.
Pracovní stůl o rozměrech 785 × 205 mm poskytuje plochu pro umístění přípravků. Tuhá konstrukce stroje vytváří základ pro jejich stabilní ustavení. Pro dílnu, která střídá pilové kotouče, nože a frézy, je tato kombinace důležitá: nestačí pouze vhodné brusivo, potřebujete také udržet nástroj v požadované poloze během celého pracovního pohybu.
Nastavení brusné jednotky podle geometrie ostří

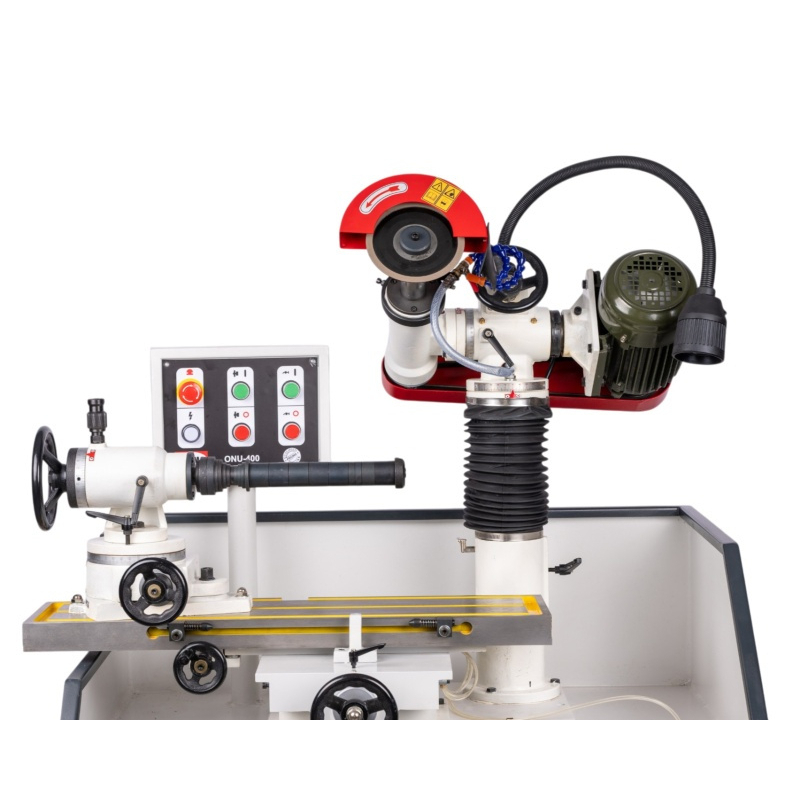

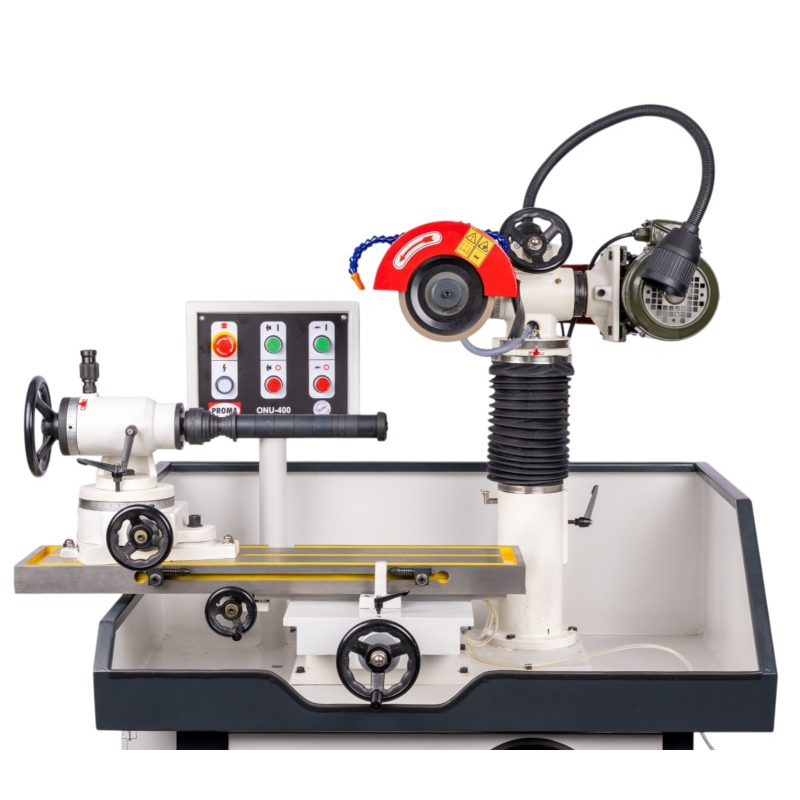

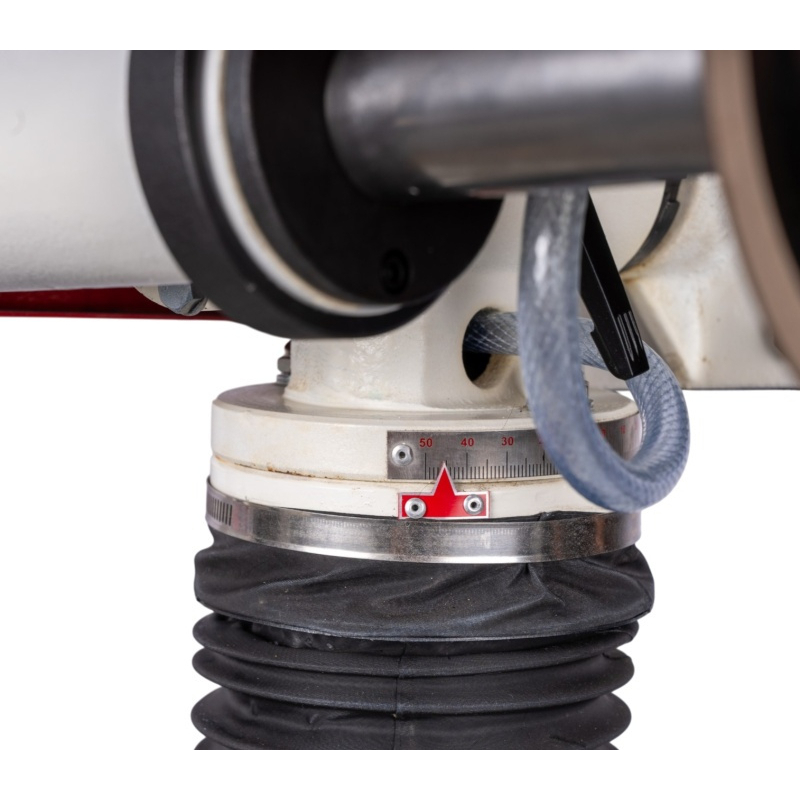

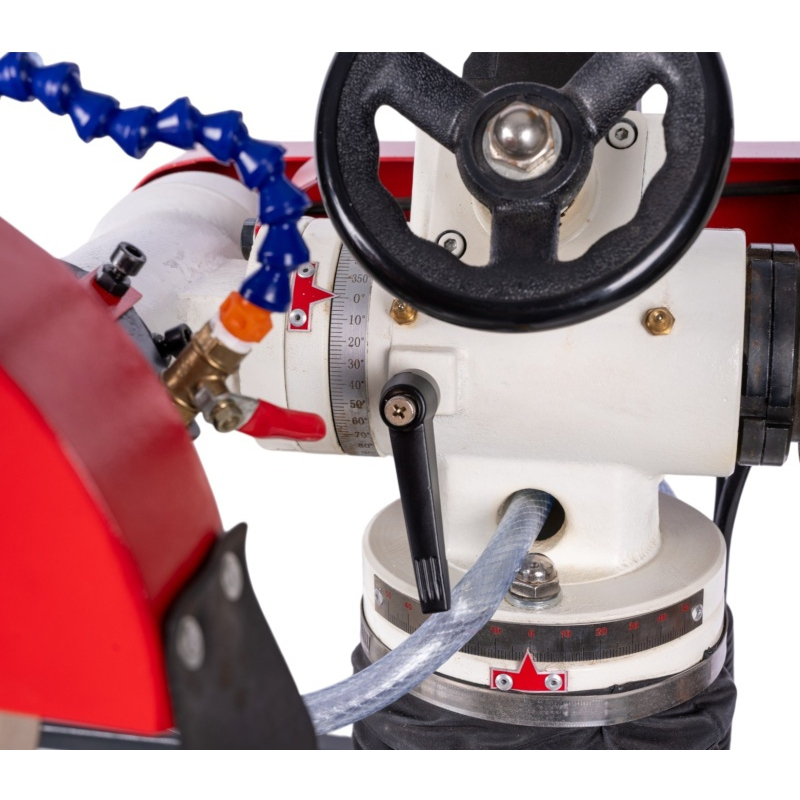

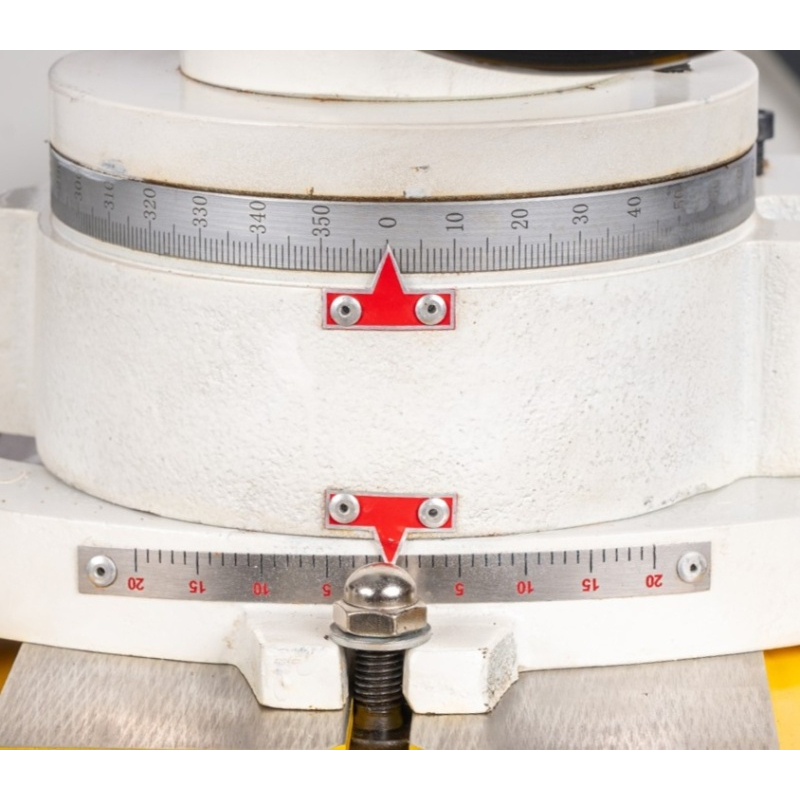

Brusná jednotka umožňuje výškové i úhlové nastavení. Výškový rozsah vřetenové hlavy činí 160 mm a pomáhá přizpůsobit polohu kotouče výšce upnutého nástroje. Úhlové nastavení společně s přípravky dovoluje měnit vzájemnou polohu ostří a brusiva podle prováděné operace.

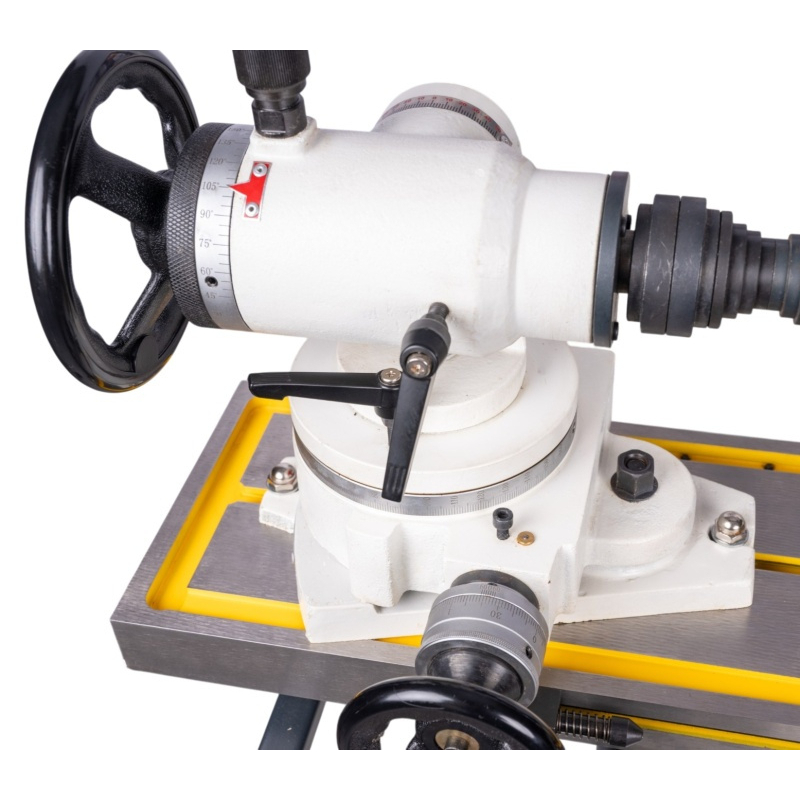

Přípravky jsou vybavené možnostmi úhlového nastavení a otočnými západkami. Jejich přínos oceníte při ustavování nástrojů s více břity, kdy potřebujete jednotlivé pracovní polohy přehledně nastavovat. Konkrétní nastavení vždy vychází z geometrie ostřeného nástroje; samotný výkon motoru správné vedení a upnutí nenahrazuje.
Chlazení a osvětlení přímo ve výbavě

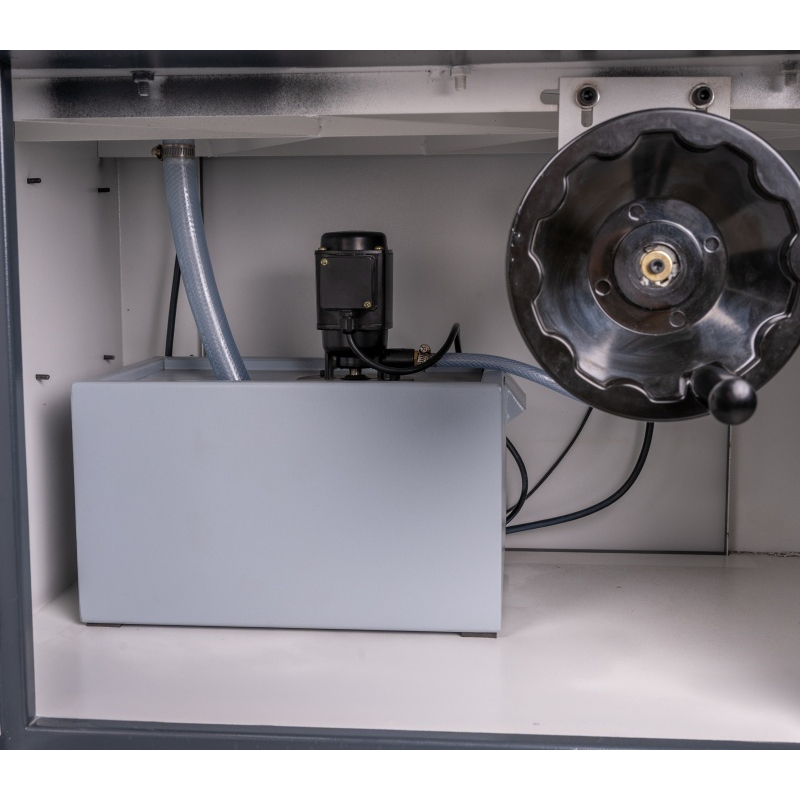

Chladicí zařízení s nádrží 16 l doplňuje samostatné čerpadlo s příkonem 40 W. Přívod chladicí kapaliny pomáhá odvádět teplo z místa broušení. Při ostření je přitom důležitá také vhodná kombinace brusného kotouče, materiálu nástroje a pracovního nastavení.
Dodávané LED osvětlení usnadňuje sledování kontaktu kotouče s ostřím a kontrolu polohy přípravku. Světlo přímo u pracovního prostoru je užitečné zejména při seřizování menších břitů, kde může obsluha nebo samotný nástroj zastínit běžné osvětlení dílny.
Hlavní přínosy
- Široké použití: pilové kotouče, hoblovací nože a různé druhy fréz.
- Lineární vedení: plynulý podélný pohyb pracovního stolu.
- Nastavitelná brusná jednotka: přizpůsobení polohy kotouče ostřenému nástroji.
- Přípravky v dodávce: vybavení pro několik skupin nástrojů.
- Chladicí zařízení: nádrž a čerpadlo jsou součástí výbavy.
- LED osvětlení: lepší přehled při ustavování a ostření.

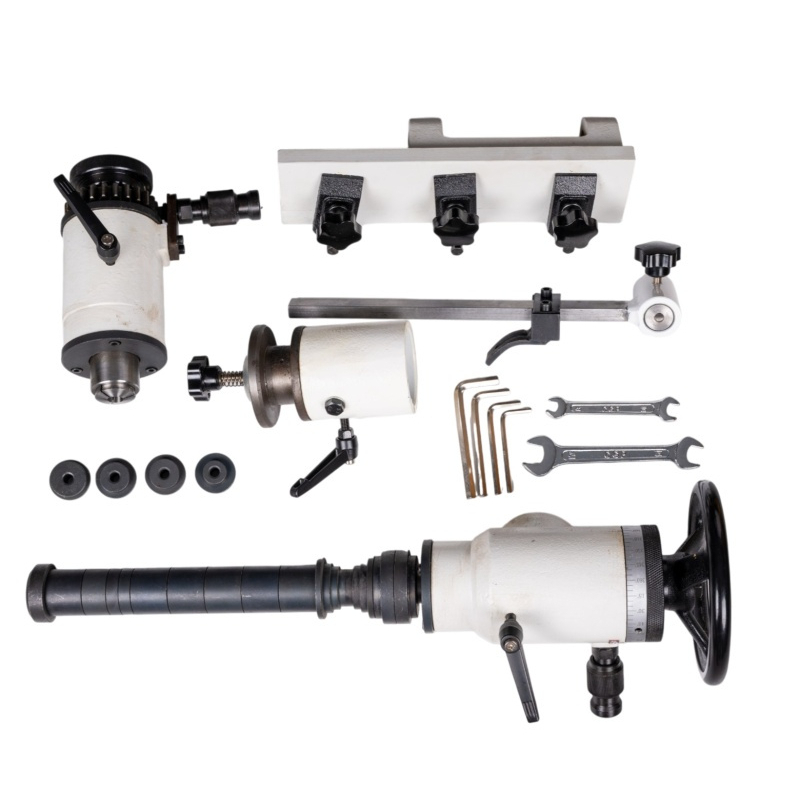

Obsah dodávky
- Univerzální ostřička nástrojů PROMA ONU-400.
- Přípravek na pilové kotouče s aretačním ramenem.
- Příruby pro pilové kotouče Ø 20, 22, 25 a 30 mm.

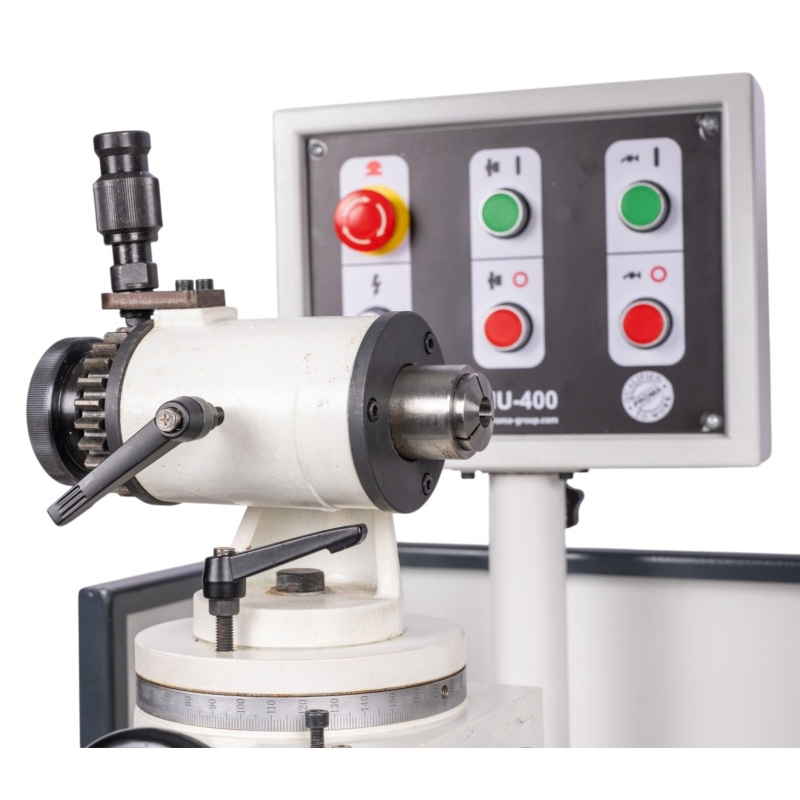

- Přípravek na stopkové nástroje.
- Přípravek na hoblovací hlavy a tvarové frézy o délce 300 mm.
- Přípravek na hoblovací nože.
- Brusný kotouč.
- Sada nářadí.
- LED osvětlení.
- Chladicí zařízení s nádrží 16 l.
Technické parametry
| Napájecí napětí | 400 V |
|---|---|
| Příkon motoru brusného kotouče | 550 W |
| Otáčky vřetena | 3 700 ot./min |
| Rozsah průměrů pilových kotoučů | 90–630 mm |
| Maximální průměr nástroje | 400 mm |
| Maximální délka broušení | 300 mm |
| Podélný posuv | 300 mm |
| Příčný posuv | 120 mm |
| Výškové nastavení vřetenové hlavy | 160 mm |
| Rozměry pracovního stolu | 785 × 205 mm |
| Příkon motoru chladicího čerpadla | 40 W |
| Objem nádrže na chladicí kapalinu | 16 l |
| Hmotnost stroje | 270 kg |
Co zohlednit při přípravě pracoviště
ONU-400 potřebuje pracoviště s napájením 400 V a dostatečným prostorem pro pohyb stolu i manipulaci s nástroji. U pilových kotoučů počítejte také s jejich vnějším průměrem při upínání. Při rozmístění vybavení ponechte přístup k ovládání, přípravkům a chladicí nádrži, aby změna ostřeného nástroje nevyžadovala přesouvání okolního zařízení.
Další stroje pro údržbu nástrojů najdete v kategorii ostatní brusky. Prohlédněte si také nabídku značky PROMA. Základní souvislosti při volbě brusiva a ostřicích přípravků vysvětluje poradna Jak vybrat kotoučovou brusku.
Časté dotazy
Jaké nástroje lze na ONU-400 ostřit?
Stroj je určený pro pilové kotouče s tvrdokovovými plátky, hoblovací nože a válcové, lamelovací, tvarové i stopkové frézy. Pro jednotlivé skupiny slouží odpovídající upínací přípravky.
Je brusný kotouč součástí dodávky?
Ano, brusný kotouč je součástí dodávky společně s přípravky, sadou nářadí, LED osvětlením a chladicím zařízením.
Musím dokupovat chladicí zařízení?
Ne, chladicí zařízení s nádrží o objemu 16 litrů je součástí výbavy stroje.
Lze ostřičku připojit na 230 V?
ONU-400 je určena pro napájecí napětí 400 V. Pracoviště musí mít odpovídající elektrické připojení.
