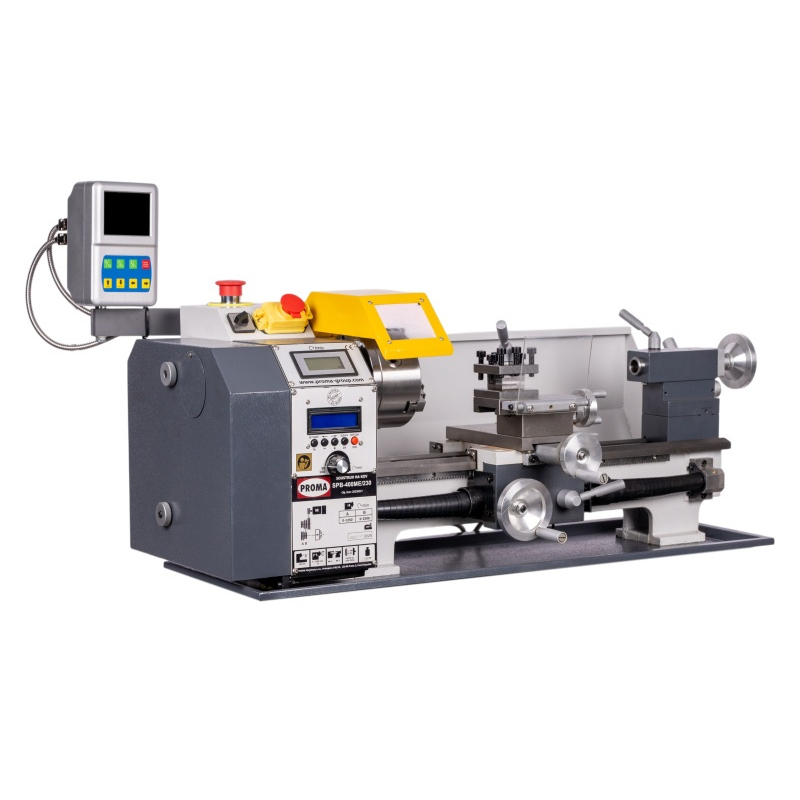

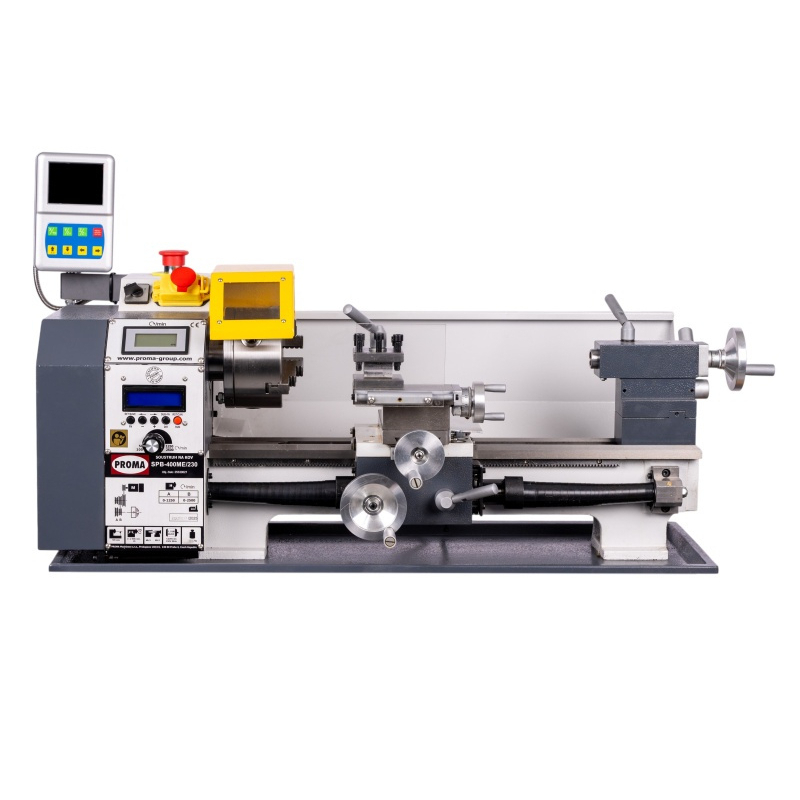

PROMA SPB-400MED/230 je stolní soustruh na kov pro modelářskou dílnu, výrobu menších součástí a jednotlivé opravárenské práce. Nabízí vzdálenost mezi hroty 400 mm, bezuhlíkový motor s výkonem 1 100 W v režimu S1 a napájení 230 V. Jeho hlavní předností je propojení dvouosého digitálního odměřování s elektronickým řízením podélného posuvu.

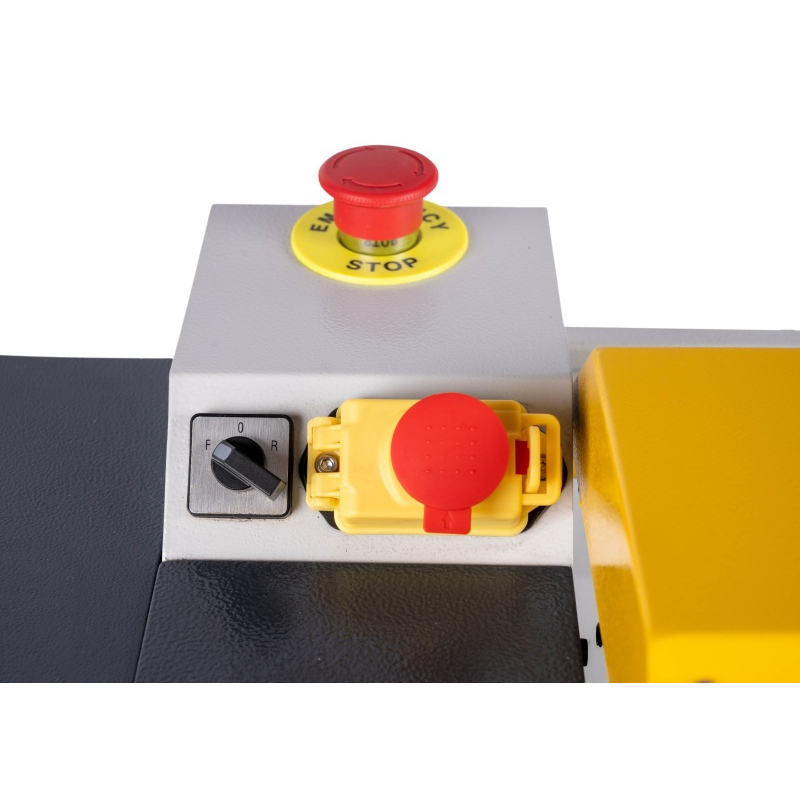

Na ovládacím panelu nastavíte rychlost podélného posuvu i parametry závitování. Plynulá regulace otáček a jejich digitální zobrazení usnadňují přizpůsobení chodu vřetena obráběnému průměru a použitému nástroji. Stroj tak nabízí přehledné ovládání při soustružení i při přechodu mezi různými pracovními operacemi.
Digitální odměřování pro práci s rozměry

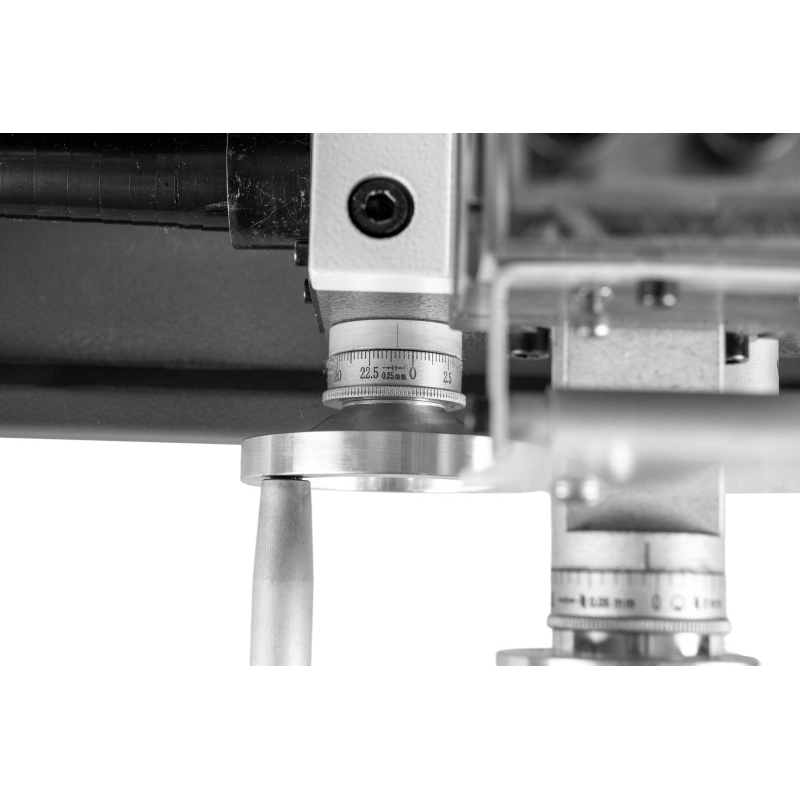

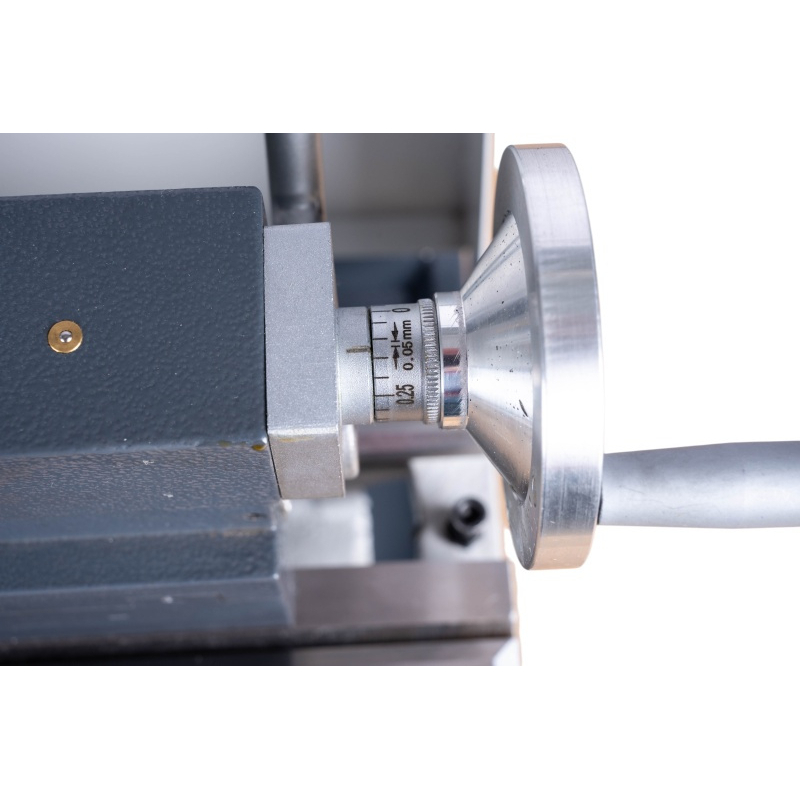

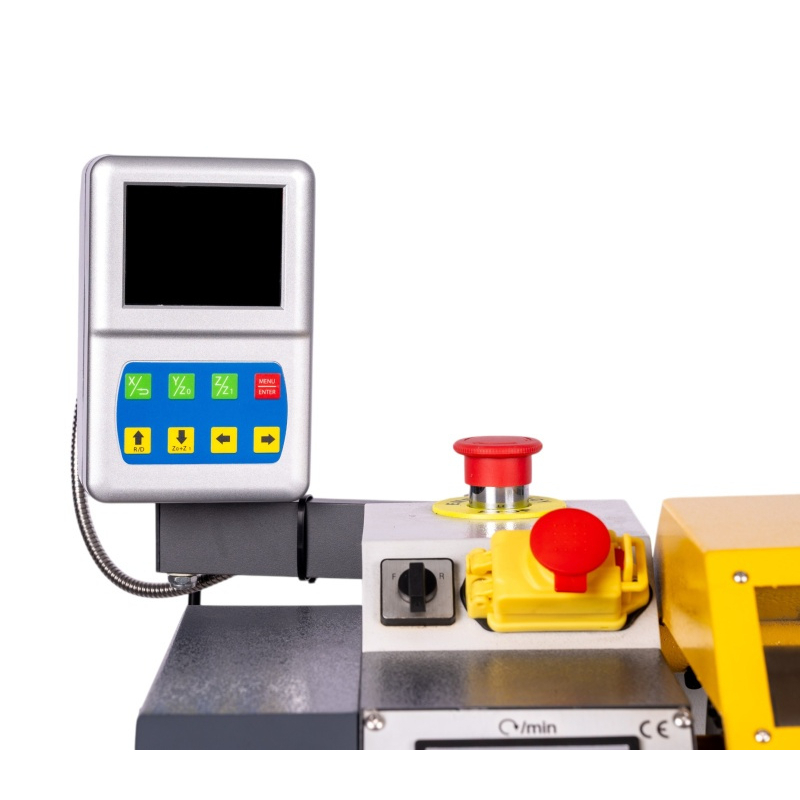

Odměřování příčné a podélné osy umožňuje sledovat polohu suportu přímo na displeji. Při postupném odebírání materiálu nebo návratu k nastavené poloze máte údaje na jednom místě a nemusíte se orientovat pouze podle stupnic ručních kol. To oceníte například při výrobě osazení nebo při soustružení několika navazujících průměrů.
Samostatný digitální ukazatel otáček informuje o rychlosti vřetena. Odměřování polohy a zobrazení otáček tak plní dvě různé úlohy: první pomáhá sledovat pohyb nástroje, druhé nastavení řezných podmínek. Rozměr hotového dílce je nadále potřeba kontrolovat odpovídajícím měřidlem.
Elektronicky řízený podélný posuv a závitování
Podélný strojní posuv lze elektronicky nastavovat v rozsahu 0,01–0,4 mm na otáčku. Obsluha volí jeho rychlost prostřednictvím tlačítek a digitálního panelu. Soustruh má také elektronicky nastavitelný doraz posuvu, který rozšiřuje možnosti nastavení podélného pohybu.
Pro závitování jsou k dispozici metrická stoupání v rozsahu 0,1–5 mm a palcové závity v rozsahu 6–96 TPI. Typ a stoupání závitu se zadávají elektronicky bez nutnosti měnit ozubená kola při běžné volbě závitování. Před nákupem pro konkrétní zakázku porovnejte požadované stoupání s možnostmi řízení stroje.
Bezuhlíkový pohon a plynulé nastavení otáček

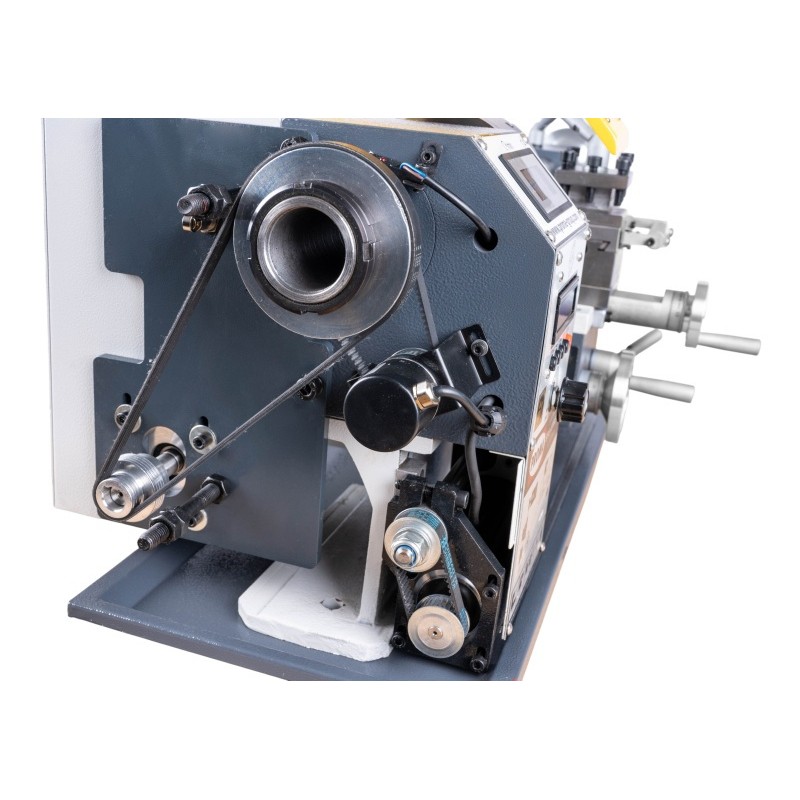

Vřeteno pohání bezuhlíkový stejnosměrný motor. Otáčky se plynule nastavují ve dvou rozsazích: 50–1 250 a 100–2 500 ot./min. Nižší i vyšší rychlosti tak můžete volit podle obráběného materiálu, průměru a nástroje, bez omezení pouze na několik pevných hodnot.
Průchod vřetena má průměr 38 mm a jeho vnitřní kužel je MK 5. Průchod je důležitý při plánování práce s tyčovým materiálem; skutečné možnosti celé upínací sestavy závisejí také na použitém sklíčidle a způsobu upnutí.
Konstrukce a pracovní výbava

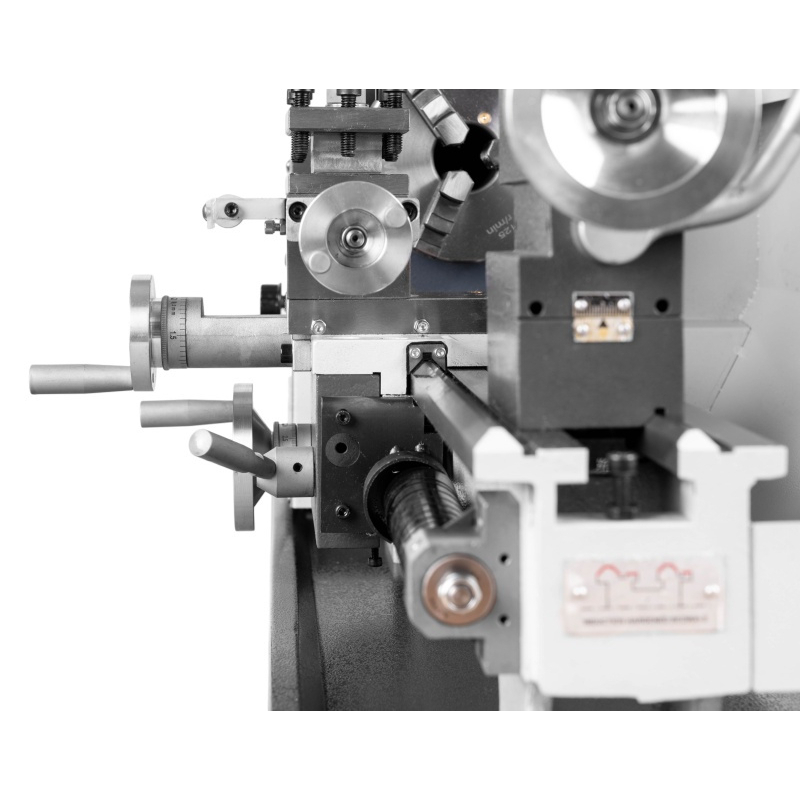

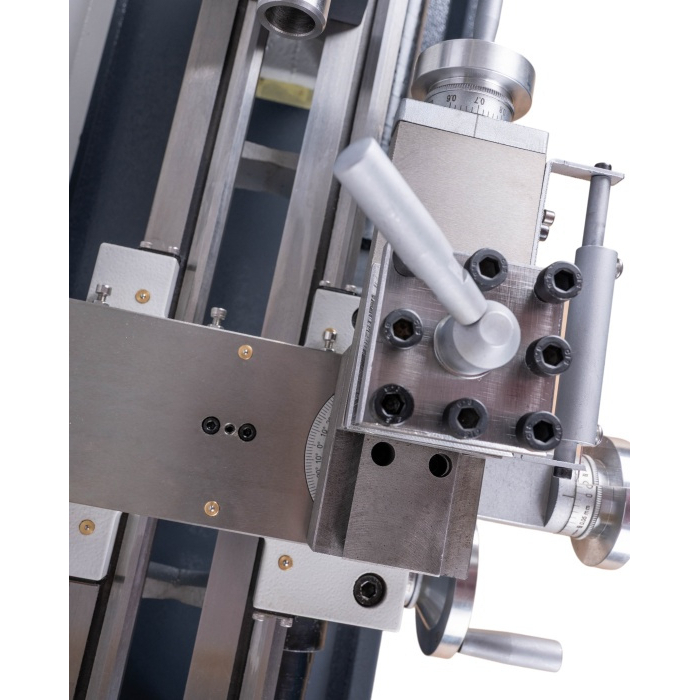

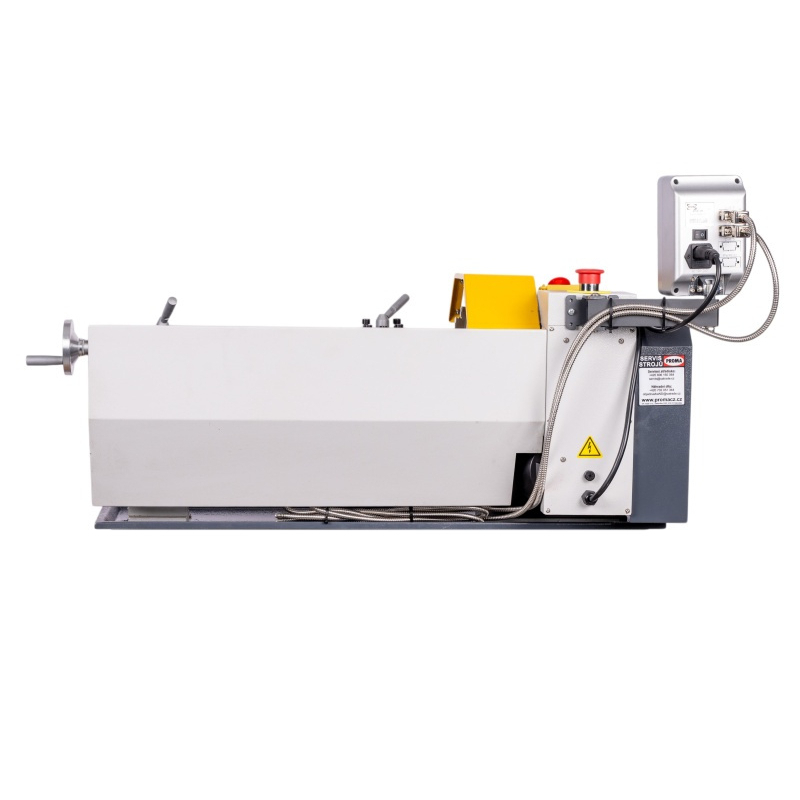

Soustruh má broušené a kalené lože, zesílené vřeteno a zakrytování pohonného šroubu. Čtyřpolohový otočný nožový držák umožňuje připravit více nástrojů a měnit jejich pracovní polohu pootočením držáku. Vana zachycuje třísky, zadní ochranná stěna odděluje pracovní prostor od okolí za strojem.
Koník je vybaven pinolou s kuželem MK 2 a výsuvem 50 mm. Dodávaný pevný hrot využijete při odpovídajícím podepření obrobku. Pro další operace lze sestavu doplnit samostatně prodávaným otočným hrotem, vrtacím sklíčidlem s vhodným trnem nebo soustružnickými noži.
Hlavní přínosy
- Dvouosé digitální odměřování pro přehledné sledování polohy suportu.
- Elektronické řízení podélného posuvu a nastavení závitování na panelu.
- Plynulá regulace otáček ve dvou pracovních rozsazích.
- Bezuhlíkový motor s výkonem 1 100 W v režimu S1.
- Tříčelisťové sklíčidlo 125 mm s vnitřními a vnějšími čelistmi v dodávce.
- Napájení 230 V pro odpovídající jednofázové pracoviště.
Obsah dodávky a volitelné příslušenství

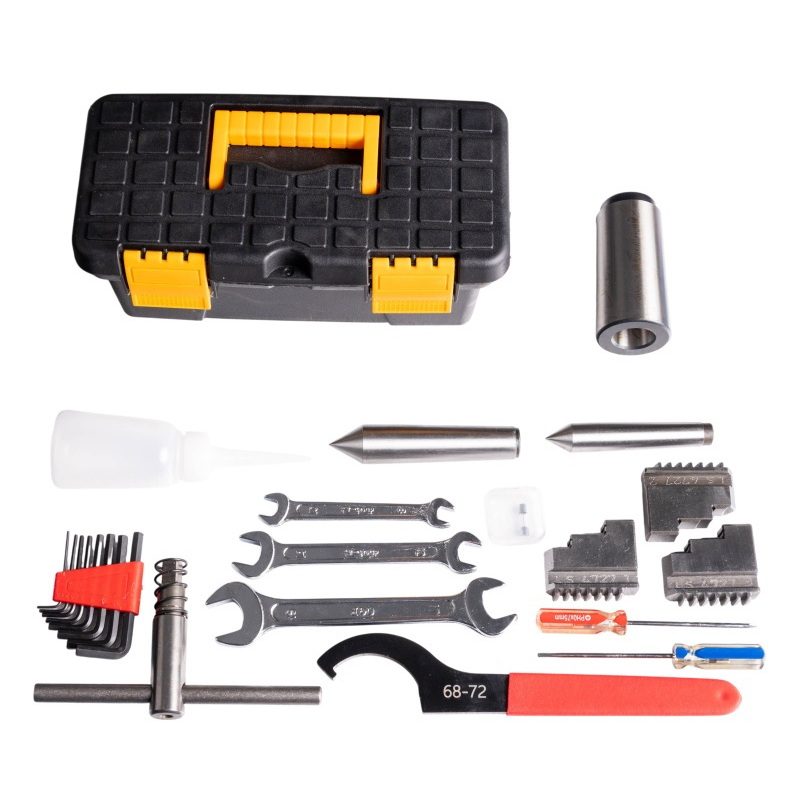

Součástí dodávky soustruhu PROMA SPB-400MED/230 je:
- tříčelisťové sklíčidlo 125 mm,
- sada vnitřních a sada vnějších čelistí,
- čtyřpolohový otočný nožový držák,
- pevný hrot MK 2,
- vana na třísky a zadní ochranná stěna,
- digitální ukazatel otáček vřetena,
- digitální odměřování příčné a podélné osy,
- sada výměnných ozubených kol,
- servisní a obslužné nářadí v plastovém kufru,
- olejnička a náhradní pojistky.
Podstavec, soustružnické nože, otočný hrot a vrtací sklíčidlo s trnem jsou volitelným příslušenstvím. Při sestavování pracoviště proto zahrňte do výběru také nástroje pro plánované operace a vhodná měřidla.
Technické parametry
| Výkon motoru S1, 100 % | 1 100 W |
|---|---|
| Typ motoru | Bezuhlíkový stejnosměrný motor |
| Napájení | 230 V |
| Vzdálenost mezi hroty | 400 mm |
| Točný průměr nad suportem | 140 mm |
| Průchod vřetena | 38 mm |
| Tloušťka stěny vřetena | 6 mm |
| Kužel vřetena | MK 5 |
| Plynule regulované otáčky | 50–1 250 / 100–2 500 ot./min |
| Podélný strojní posuv | 0,01–0,4 mm/ot., elektronicky řízený |
| Zdvih nožového suportu | 55 mm |
| Zdvih příčného suportu | 65 mm |
| Metrické závity | Stoupání 0,1–5 mm |
| Palcové závity | 6–96 TPI |
| Výsuv pinoly | 50 mm |
| Průměr pinoly | 25 mm |
| Kužel pinoly | MK 2 |
| Digitální odměřování | 2 osy – příčná a podélná |
| Hmotnost stroje | 71 kg |
Zobrazit další parametry Skrýt další parametry
Další provedení najdete v kategorii stolní soustruhy na kov. Prohlédněte si také další stroje značky PROMA. S porovnáním pracovních rozsahů a výbavy vám pomůže poradenský článek Jak vybrat soustruh.
Časté dotazy
Co zobrazuje digitální odměřování?
Polohu příčné a podélné osy. Soustruh má navíc samostatné digitální zobrazení otáček vřetena.
Je pro připojení potřeba napájení 400 V?
Ne. Varianta SPB-400MED/230 je určena pro napájení 230 V.
Jak se nastavuje podélný posuv a závitování?
Podélný posuv i parametry závitování se nastavují elektronicky pomocí ovládacího panelu. Podélný strojní posuv má rozsah 0,01–0,4 mm na otáčku.
Obsahuje dodávka sklíčidlo a soustružnické nože?
Tříčelisťové sklíčidlo 125 mm s vnitřními a vnějšími čelistmi je součástí dodávky. Soustružnické nože se vybírají jako volitelné příslušenství podle plánovaných operací.
