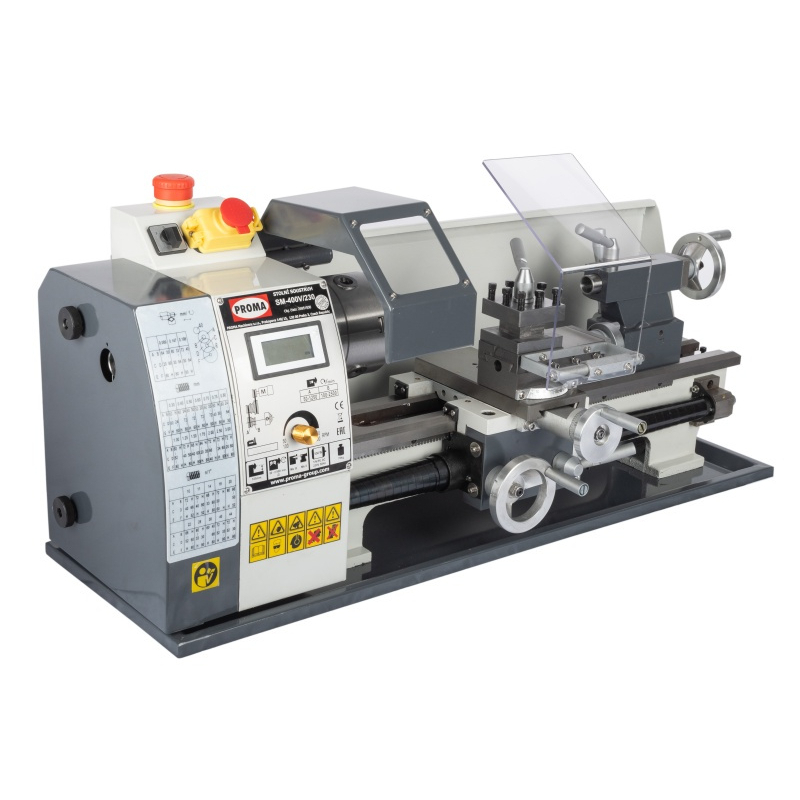

Stolní soustruh na kov PROMA SM-400MD/230 je vhodný pro modeláře, kutily a dílny, které vyrábějí menší rotační součásti. Nabízí vzdálenost mezi hroty 400 mm, točný průměr nad ložem 210 mm a tříosé digitální odměřování. Uplatní se při výrobě čepů, pouzder, distančních dílů a dalších drobných součástek.
Pohon zajišťuje bezuhlíkový motor BLDC s výkonem 1 100 W a napájením 230 V. Plynulá regulace ve dvou převodových rozsazích umožňuje nastavit otáčky podle průměru obrobku, materiálu a použitého nástroje. Digitální ukazatel přitom zobrazuje otáčky vřetena přímo na stroji.
Pracovní prostor pro menší kovové dílce
SM-400MD/230 umožňuje soustružení, čelní obrábění, upichování a závitování. Je určen k opracování běžných ocelí, neželezných kovů a plastů. Pro každou operaci je potřeba zvolit odpovídající nástroj a řezné podmínky; jinak budete postupovat u krátkého mosazného pouzdra a jinak při obrábění ocelového čepu.
Vedle průměru nad ložem je při výběru důležitý točný průměr nad suportem 140 mm. Ten určuje prostor v místě, kde se pod obrobkem nachází suport. Vzdálenost mezi hroty zase nelze zaměňovat s využitelnou délkou při každém upnutí: část pracovního prostoru zabere sklíčidlo, nástroj a případné podepření koníkem.
Průchod vřetena 38 mm je užitečný při práci s tyčovým materiálem. Samotný průměr průchodu však neurčuje rozsah upnutí sklíčidla. Při přípravě delší tyče je zároveň nutné vyřešit její bezpečné vedení a podepření podle návodu.

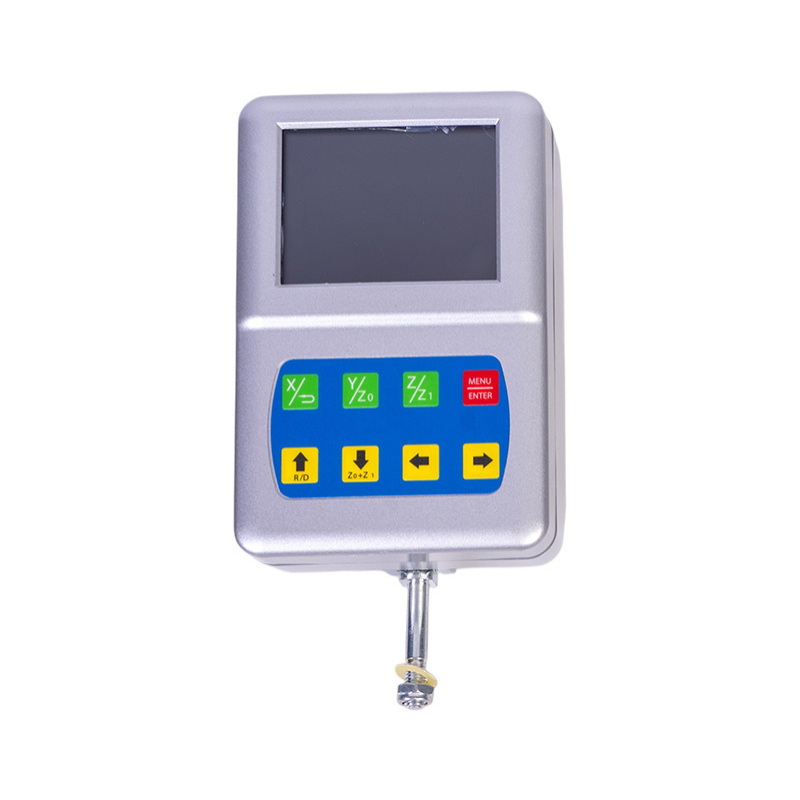

Tříosé odměřování a samostatné zobrazení otáček
Digitální odměřování pomáhá sledovat polohu při nastavování nástroje a při návratu k předchozím pracovním hodnotám. Praktický přínos má například u součásti s několika osazeními, kdy postupně obrábíte různé délky a průměry. Konečný rozměr dílce kontrolujte vhodným měřidlem.
Ukazatel otáček má jiný účel: informuje o rychlosti otáčení vřetena. Soustruh tak kombinuje přehled o poloze s přehledem o otáčkách. Čtyřstranný otočný nožový držák umožňuje připravit více nástrojů pro navazující operace a následně mezi nimi přestavovat.
Plynulé otáčky, podélný posuv a závity
K dispozici jsou rozsahy 50–1 250 a 100–2 500 ot./min. V rámci zvoleného převodu lze otáčky nastavovat plynule. Nižší i vyšší rychlosti proto vybíráte s ohledem na konkrétní obrábění, nikoli pouze podle maximálních otáček stroje.
Tažný šroub slouží pro podélný strojní posuv a řezání závitů. Podélný posuv má hodnotu 0,159 mm na otáčku. Metrické závity pokrývají stoupání 0,3–3 mm, palcové závity rozsah 10–44 TPI. Součástí dodávky je sada výměnných ozubených kol pro přestavování převodů.
Hlavní přínosy soustruhu
- Napájení 230 V: vhodné pro dílny bez třífázového přívodu.
- Bezuhlíkový motor: pohon bez uhlíků, které by bylo nutné pravidelně měnit.
- Tříosé digitální odměřování: snazší orientace v poloze při seřizování a postupném obrábění.
- Plynulá regulace otáček: možnost přizpůsobit rychlost vřetena konkrétní práci.
- Podélný strojní posuv: souvislý pohyb nástroje při podélném soustružení.
- Vana na třísky a zadní ochranná stěna: pomáhají zachytávat nečistoty v pracovním prostoru.
Obsah dodávky a výbava
Soustruh je vybaven tříosým digitálním odměřováním, digitálním ukazatelem otáček vřetena, čtyřstranným otočným nožovým držákem, vanou na třísky, zadní ochrannou stěnou a kryty pohonného šroubu.
- Tříčelisťové sklíčidlo o průměru 125 mm.
- Sada vnitřních čelistí a sada vnějších čelistí.
- Pevný hrot MK 2.
- Sada výměnných ozubených kol.
- Obslužné a servisní nářadí v plastovém kufru.
- Olejnička.
- Náhradní pojistky.
Podstavec je volitelné příslušenství. Samostatně lze doplnit také soustružnické nože, otočný hrot, lunety nebo vrtačkové sklíčidlo s odpovídajícím trnem. Příslušenství vybírejte podle zamýšlené práce a připojovacích rozměrů stroje.
Technické parametry
| Napájecí napětí | 230 V |
|---|---|
| Výkon motoru S1, 100 % | 1 100 W |
| Typ motoru | Bezuhlíkový stejnosměrný motor BLDC |
| Točný průměr nad ložem | 210 mm |
| Točný průměr nad suportem | 140 mm |
| Vzdálenost mezi hroty | 400 mm |
| Průchod vřetena | 38 mm |
| Síla stěny vřetena | 6 mm |
| Kužel vřetena | MK 5 |
| Házivost vřetena | ≤ 0,009 mm |
| Plynulé rozsahy otáček | 50–1 250 / 100–2 500 ot./min |
| Počet převodových stupňů | 2 |
| Podélný strojní posuv | 0,159 mm/ot. |
| Pojezd nožového suportu | 55 mm |
| Pojezd příčného suportu | 75 mm |
| Pojezd podélného suportu | 300 mm |
| Metrické závity – stoupání | 0,3–3 mm |
| Palcové závity | 10–44 TPI |
| Zdvih pinoly koníku | 50 mm |
| Kužel pinoly koníku | MK 2 |
| Průměr pinoly | 22 mm |
| Průměr dodávaného sklíčidla | 125 mm |
| Digitální odměřování | 3 osy |
| Hmotnost stroje | 71 kg |
Příprava pracovního místa
Stolní provedení potřebuje pevný pracovní stůl nebo vhodný podstavec. Zohledněte hmotnost stroje, obrobku i příslušenství a ponechte přístup ke koníku a ovládacím prvkům. Přípravu a ustavení proveďte podle návodu. Při plánování nákupu připočítejte také nástroje a měřidla pro dílce, které budete skutečně vyrábět.
Další modely porovnáte v kategorii stolní soustruhy na kov. S posouzením pracovních rozsahů a výbavy vám pomůže poradna Jak vybrat soustruh.
Časté dotazy
Potřebuje soustruh třífázový přívod?
Ne. Provedení SM-400MD/230 je určeno pro napájení 230 V.
Je digitální odměřování součástí základní výbavy?
Ano, soustruh má tříosé digitální odměřování. Součástí výbavy je také samostatný digitální ukazatel otáček vřetena.
Umí stroj řezat metrické i palcové závity?
Ano. Metrické závity pokrývají stoupání 0,3–3 mm a palcové závity rozsah 10–44 TPI. Potřebné nastavení se provádí pomocí převodů a výměnných ozubených kol.
Dodává se soustruh s podstavcem?
Podstavec je volitelné příslušenství objednávané samostatně. Soustruh lze umístit také na vhodný pevný pracovní stůl.
