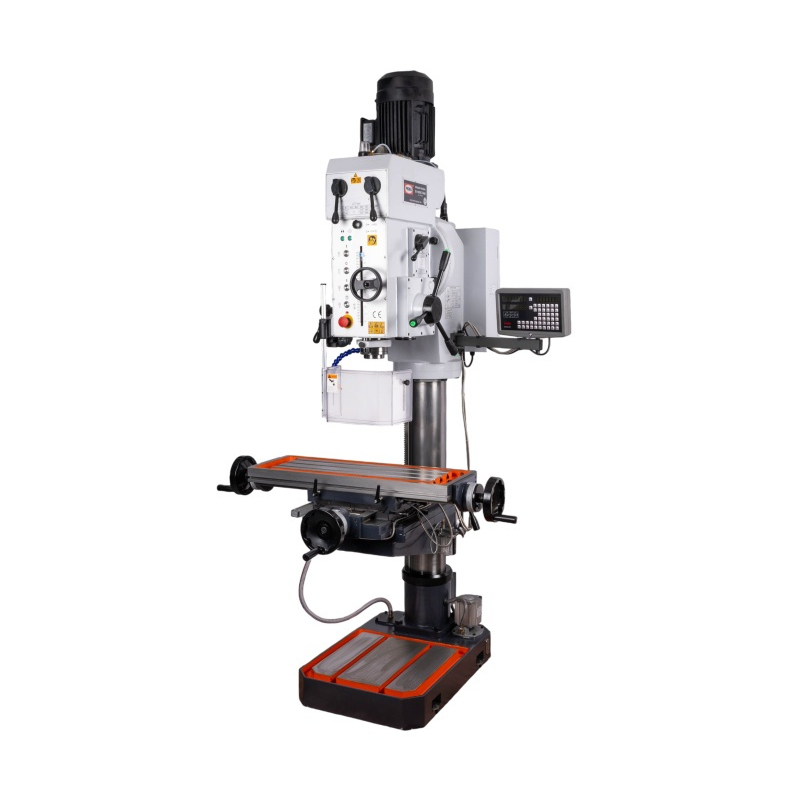

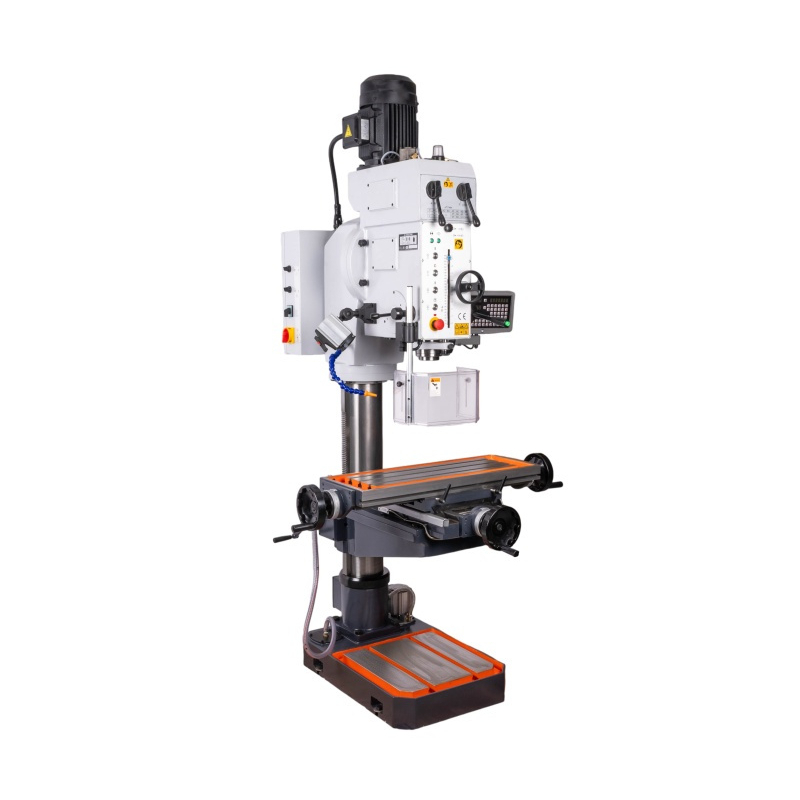

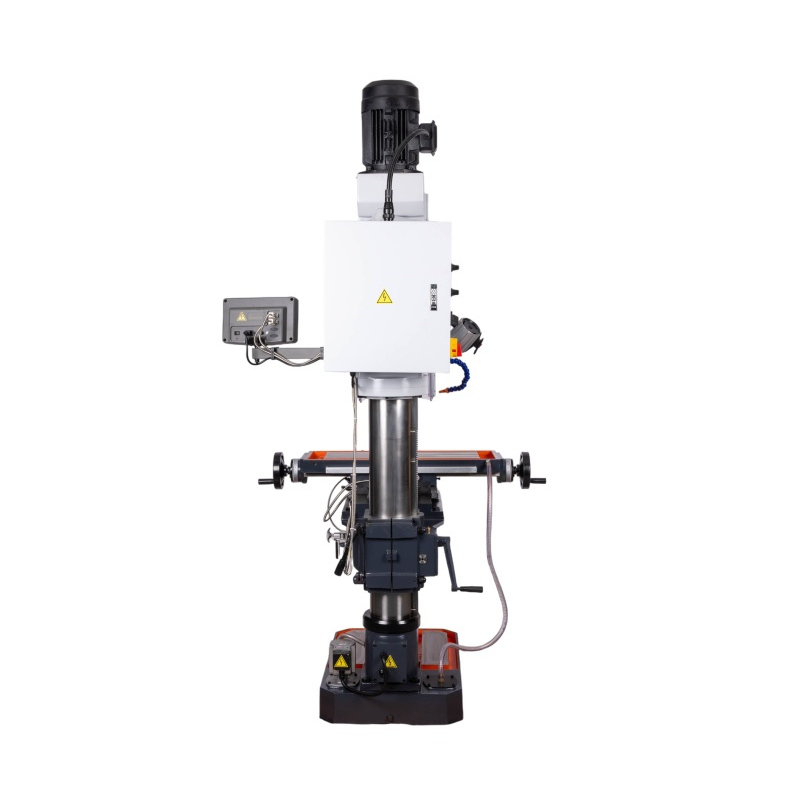

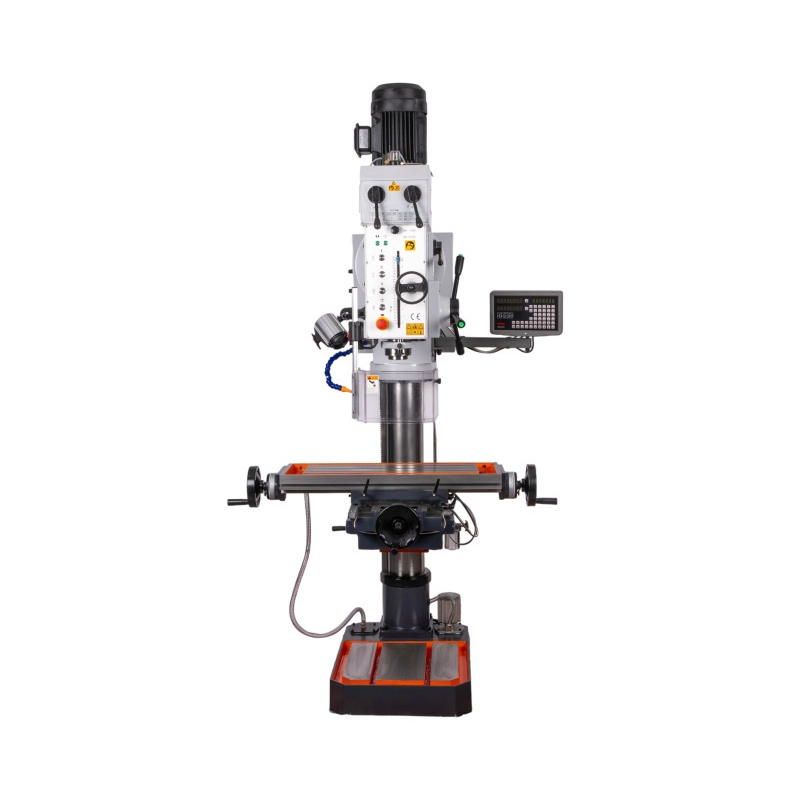

PROMA SI-1850CT/400 je převodová sloupová vrtačka pro zámečnické dílny, údržbu a výrobní provozy, které potřebují vrtat větší otvory a pohodlně nastavovat polohu obrobku. Nabízí maximální průměr vrtání 50 mm do oceli a 60 mm do litiny. Křížový stůl, digitální odměřování dvou os a automatický posuv pinoly jsou součástí základní výbavy.

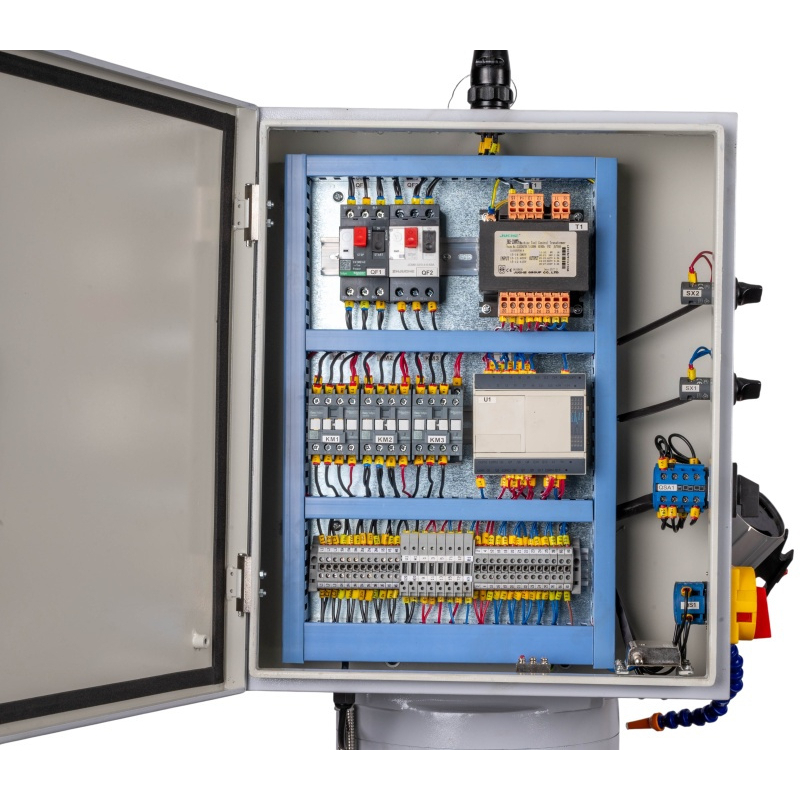

Dvourychlostní motor s výkonem 2 200 / 2 800 W pohání vřeteno prostřednictvím mechanické převodovky. Dvanáct rychlostních stupňů pokrývá rozsah 52–2 050 ot./min, takže můžete volit otáčky podle průměru nástroje, materiálu a prováděné operace. Stroj vyžaduje napájení 400 V.
Křížový stůl pro polohování upnutého dílu

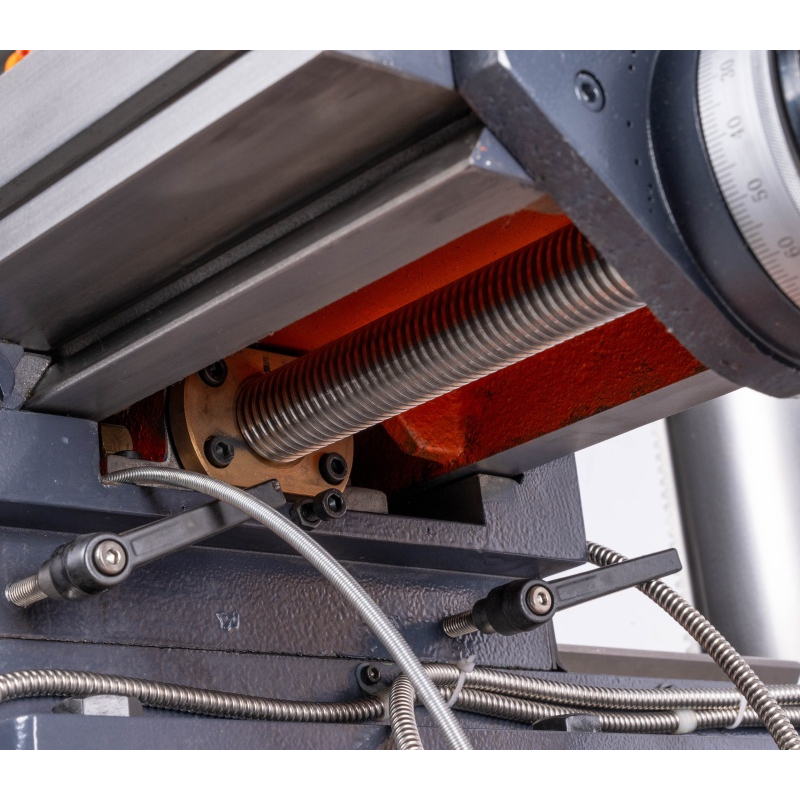

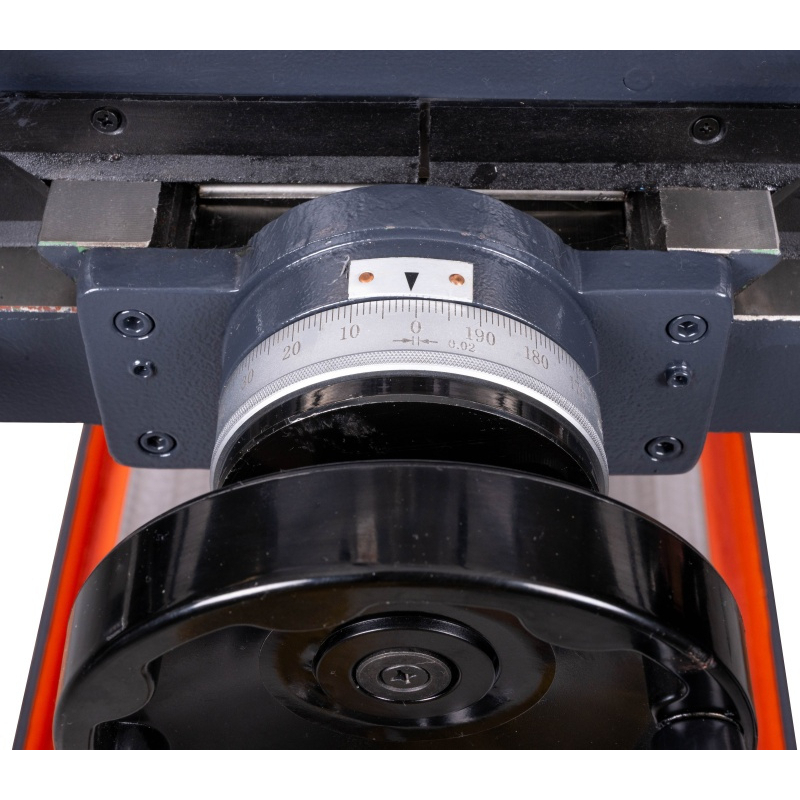

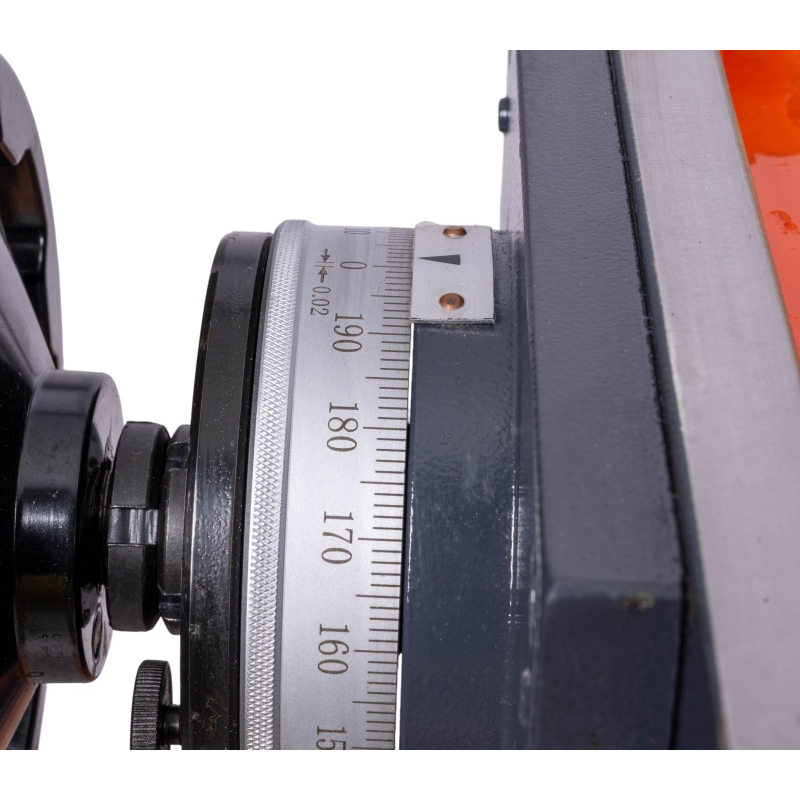

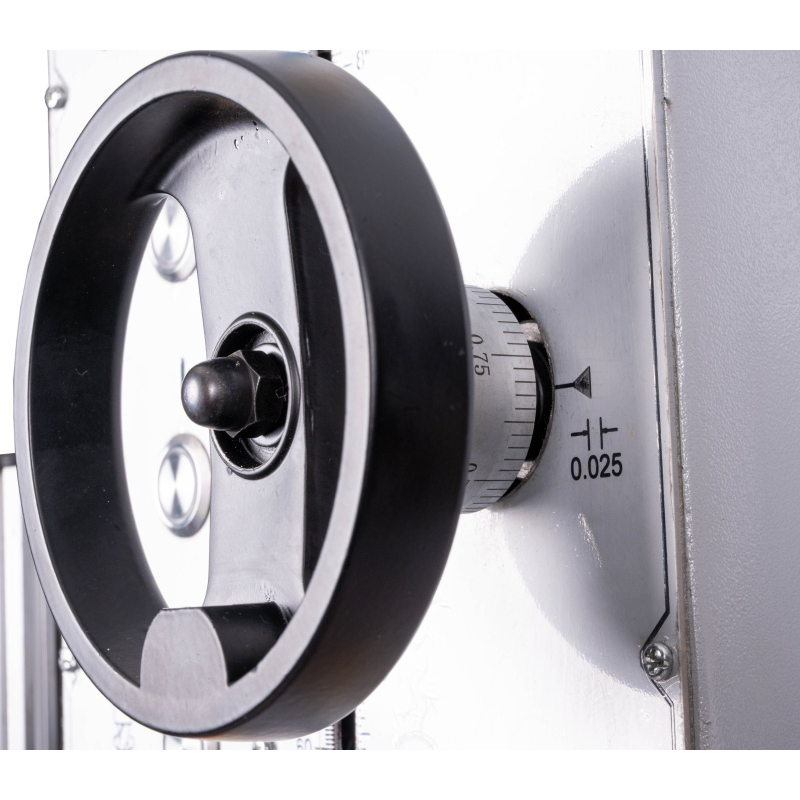

Pracovní stůl o rozměrech 800 × 280 mm umožňuje podélné přestavení o 410 mm a příčné o 285 mm. Při vrtání více otvorů tak můžete měnit polohu obrobku posuvem stolu, aniž by bylo nutné při každém přestavení uvolňovat jeho upnutí. To oceníte například při přípravě součástí s několika navazujícími otvory.

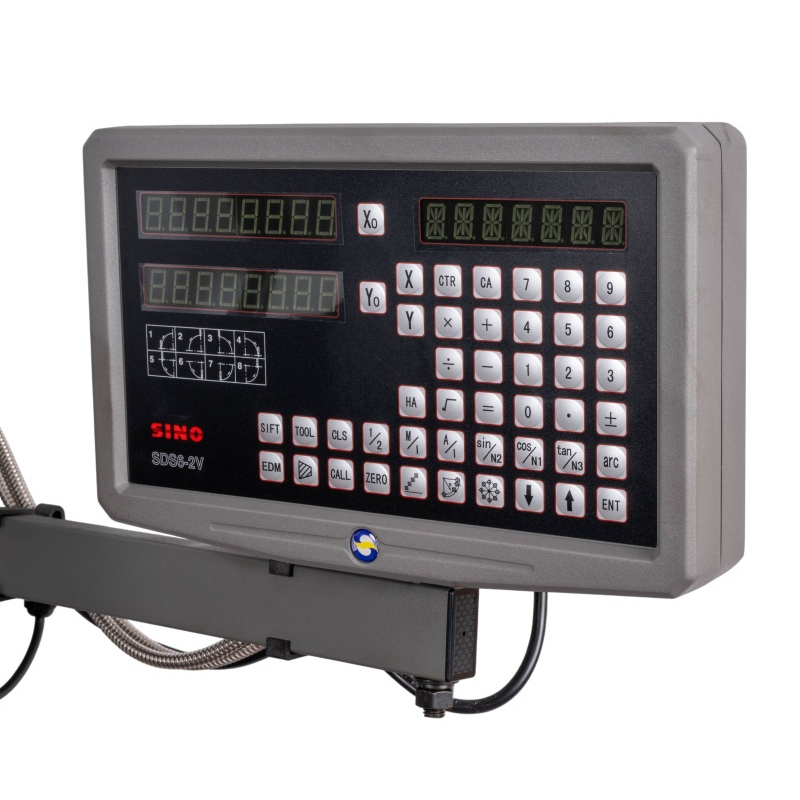

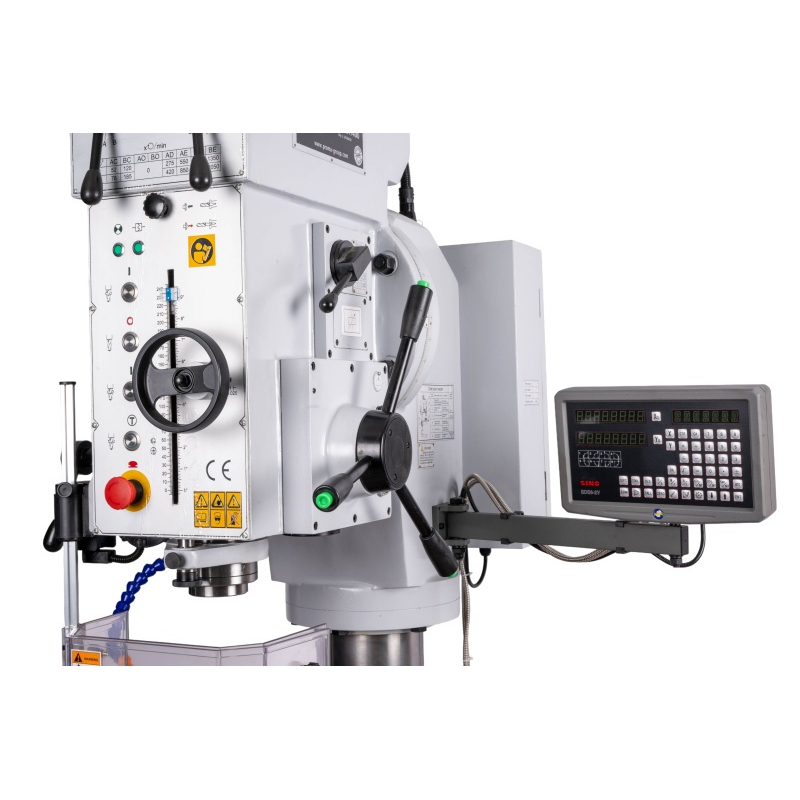

Digitální odměřování zobrazuje polohu ve dvou osách a usnadňuje orientaci při přesunech mezi jednotlivými místy obrábění. T-drážky o velikosti 14 mm slouží k upevnění vhodného svěráku nebo upínacích prostředků. Při jejich výběru zohledněte také výšku celé sestavy, aby zůstal potřebný prostor pro nástroj a obrobek.

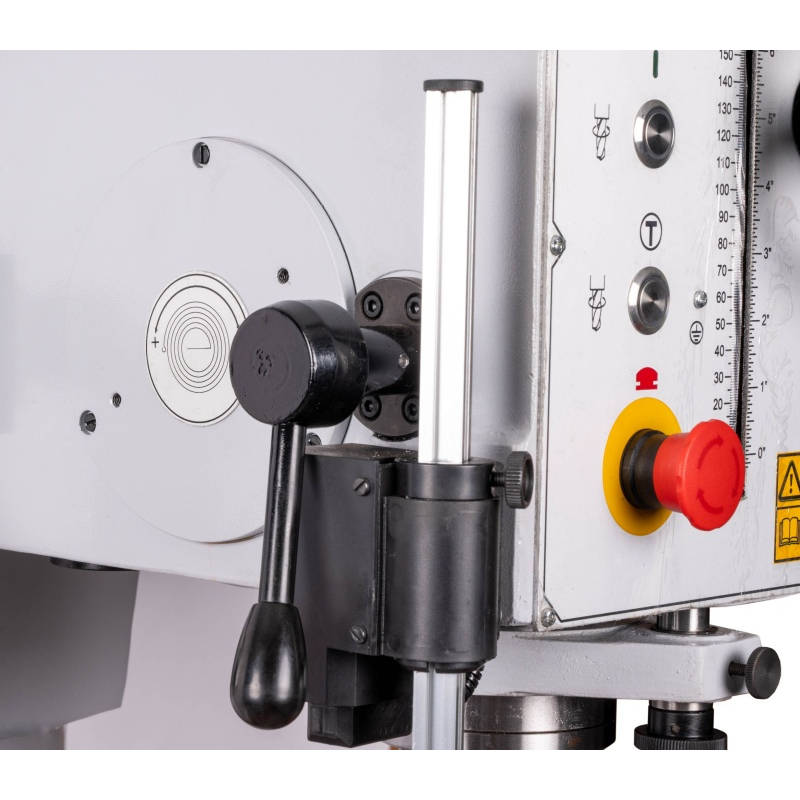

Automatický posuv pinoly a závitovací cyklus

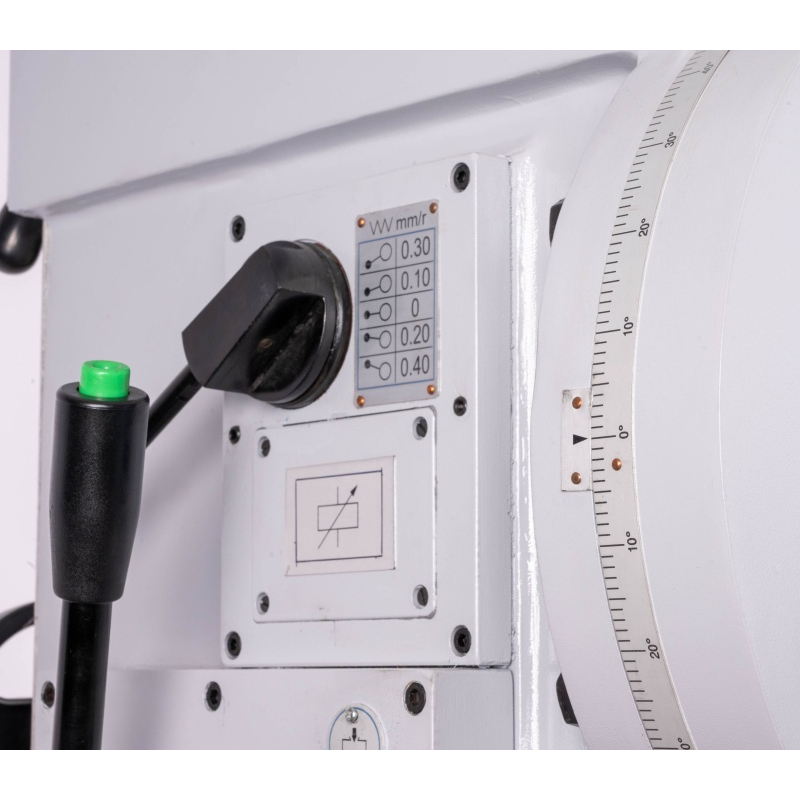

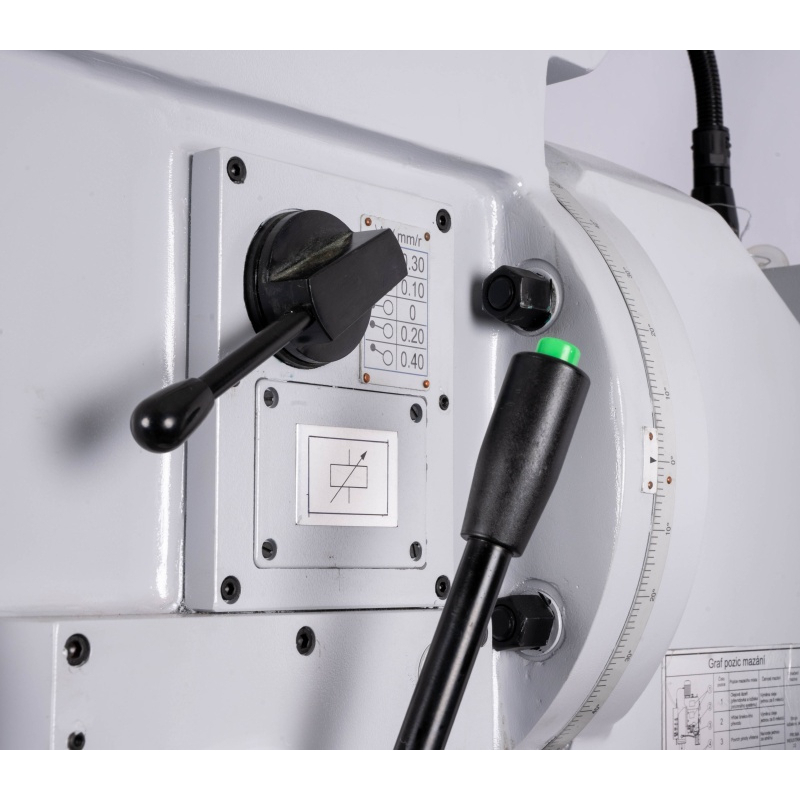

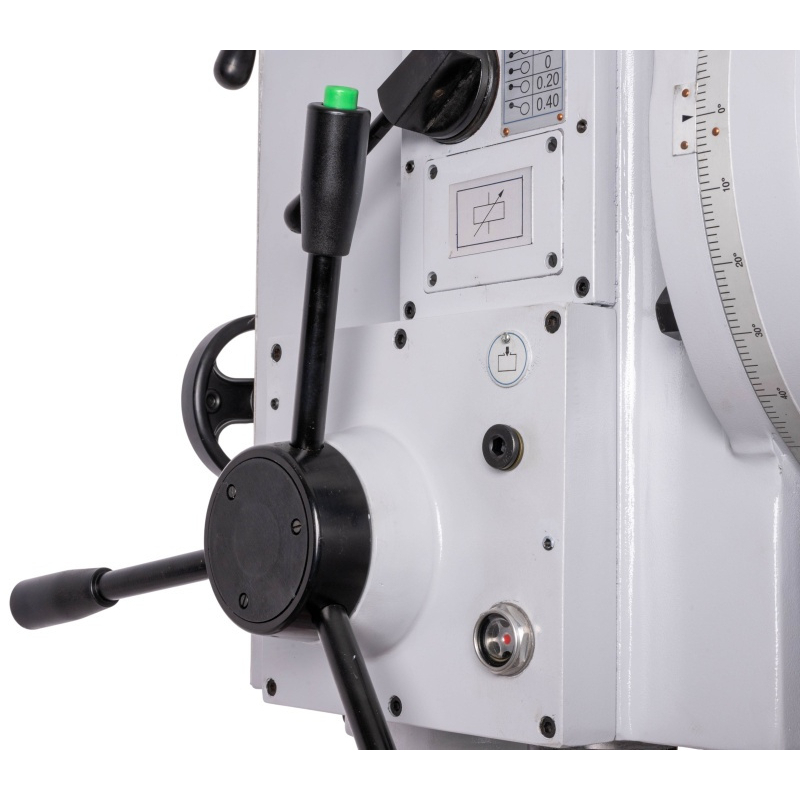

Pinola má zdvih 240 mm. Strojní posuv nabízí čtyři stupně a jeho přepínání využívá elektromagnetickou spojku. Při opakovaném vrtání pomáhá omezit potřebu soustavného ručního vedení posuvu; konkrétní nastavení se volí podle nástroje a řezných podmínek.
Pro výrobu závitových otvorů je vrtačka vybavena závitovacím zařízením a pravým i levým chodem. Automatický vyrážeč usnadňuje výměnu nástrojů. Dodané kuželové trny a redukční pouzdra rozšiřují možnosti upnutí, zatímco zubové sklíčidlo slouží pro nástroje s válcovou stopkou v jeho upínacím rozsahu.

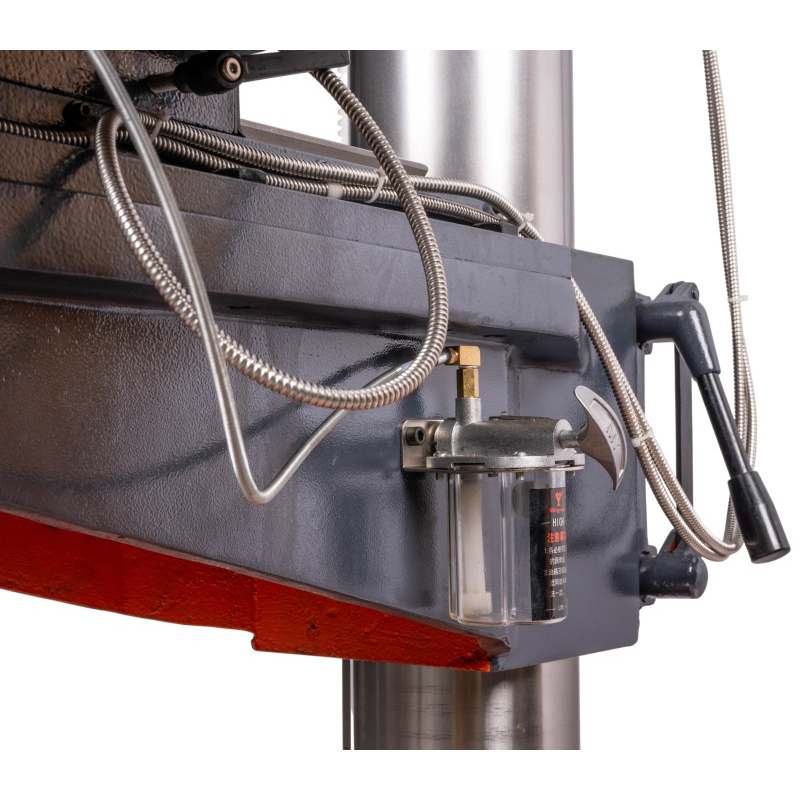

Pracovní prostor, chlazení a osvětlení
Vyložení 380 mm určuje dosah osy vrtání od sloupu. Maximální vzdálenost mezi vřetenem a stolem činí 450 mm. Pro vysoké součásti lze využít opracovanou základnu s T-drážkami; maximální vzdálenost vřetena od základny dosahuje 1 170 mm.

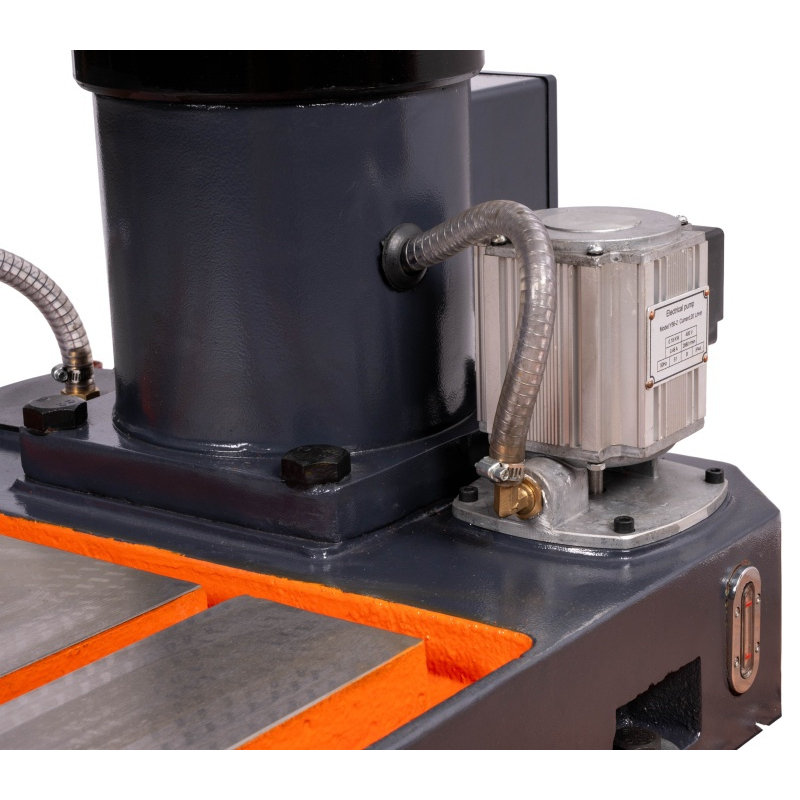

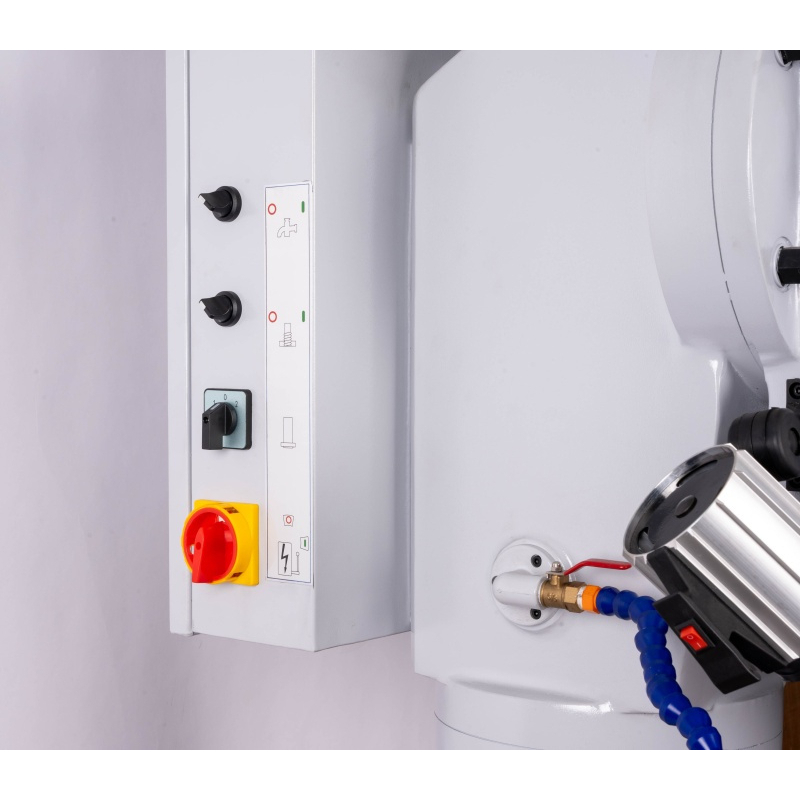

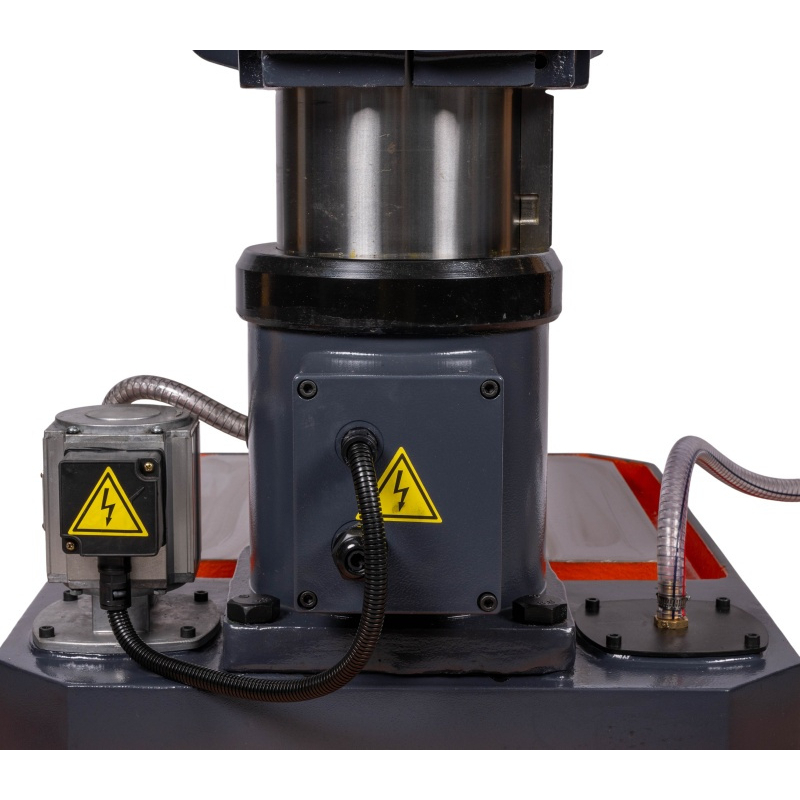

Integrované chladicí zařízení s čerpadlem přivádí kapalinu k místu obrábění a pracovní stůl má drážky pro její odvod. LED osvětlení zlepšuje přehled při ustavování nástroje a kontrole práce. Výškově nastavitelný ochranný kryt lze přizpůsobit pracovnímu uspořádání.
Hlavní přínosy
- Křížový stůl s digitálním odměřováním usnadňuje nastavování polohy otvorů.
- Mechanická převodovka a dvourychlostní motor poskytují široký výběr pracovních otáček.
- Strojní posuv pinoly pomáhá při opakovaných vrtacích operacích.
- Závitovací zařízení rozšiřuje využití stroje při výrobě závitových otvorů.
- Chlazení, osvětlení a vyrážeč nástrojů jsou již v základní výbavě.
Obsah dodávky

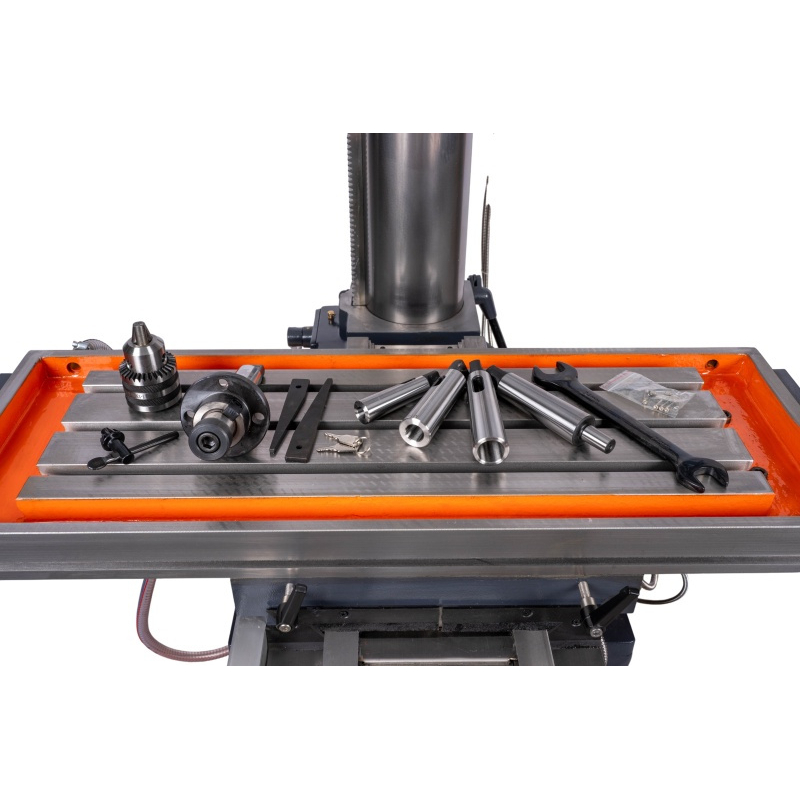

Vrtačka je dodávána s následující výbavou a příslušenstvím:
- digitální odměřování dvou os s displejem,
- zubové sklíčidlo 1–13 mm / B16,
- kuželový trn MK4 / B16,
- redukční pouzdra MK4 / MK3, MK4 / MK2 a MK3 / MK1,
- kombinovaný upínací trn MK4 / 27 mm,
- chladicí zařízení,
- elektromagnetický posuv pinoly a závitovací zařízení,
- automatický vyrážeč nástrojů,
- LED pracovní osvětlení a výškově stavitelný ochranný kryt,
- prvotní olejová náplň,
- servisní a obslužné nářadí.
Jako volitelné příslušenství lze doplnit vhodný strojní svěrák a další upínací prostředky podle tvaru a rozměrů zpracovávaných součástí.
Technické parametry
| Napájecí napětí | 400 V |
|---|---|
| Výkon motoru S1, 100 % | 2 200 / 2 800 W |
| Počet rychlostí motoru | 2 |
| Otáčky vřetena | 52–2 050 ot./min |
| Počet rychlostních stupňů vřetena | 12 |
| Maximální průměr vrtání do oceli | 50 mm |
| Maximální průměr vrtání do litiny | 60 mm |
| Vyložení | 380 mm |
| Maximální vzdálenost vřeteno–stůl | 450 mm |
| Maximální vzdálenost vřeteno–základna | 1 170 mm |
| Zdvih pinoly | 240 mm |
| Počet stupňů automatického posuvu pinoly | 4 |
| Rozměry pracovního stolu | 800 × 280 mm |
| Velikost T-drážek stolu | 14 mm |
| Podélný posuv stolu | 410 mm |
| Příčný posuv stolu | 285 mm |
| Průměr sloupu | 160 mm |
| Přesnost běhu měřená na pinole | ≤ 0,02 mm |
| Hmotnost stroje | 850 kg |
Příprava pracoviště
Před instalací vyřešte dopravu a ustavení těžkého stroje, odpovídající podklad a odborné připojení k síti 400 V. Kolem vrtačky ponechte prostor pro celý pohyb křížového stolu, manipulaci s díly a servisní přístup. Pracovní prostor posuzujte s konkrétním svěrákem, obrobkem a nástrojem, nikoli pouze podle velikosti stolu.
Další provedení najdete v kategorii strojní vrtačky. Prohlédněte si také další stroje značky PROMA. S porovnáním pracovních rozsahů a výbavy vám pomůže poradce Jak vybrat strojní vrtačku.
Časté dotazy
Jak lze vrtat otvory 50 mm, když má sklíčidlo rozsah jen 1–13 mm?
Rozsah sklíčidla označuje průměr upínané válcové stopky. Větší vrtáky vyžadují odpovídající kuželové upnutí. Maximální vrtací kapacita stroje a upínací rozsah dodaného sklíčidla jsou dva odlišné údaje.
Je digitální odměřování součástí dodávky?
Ano. Vrtačka se dodává s digitálním odměřováním polohy ve dvou osách a displejem.
Má stroj vybavení pro závitování a chlazení?
Ano. Závitovací zařízení i chladicí zařízení s čerpadlem patří do základní výbavy.
Lze vrtačku díky křížovému stolu používat také jako frézku?
Křížový stůl slouží k polohování obrobku. Pro frézování je nutné výslovně povolené použití stroje a vhodné zajištění nástroje; samotné provedení stolu tuto možnost nepotvrzuje.
