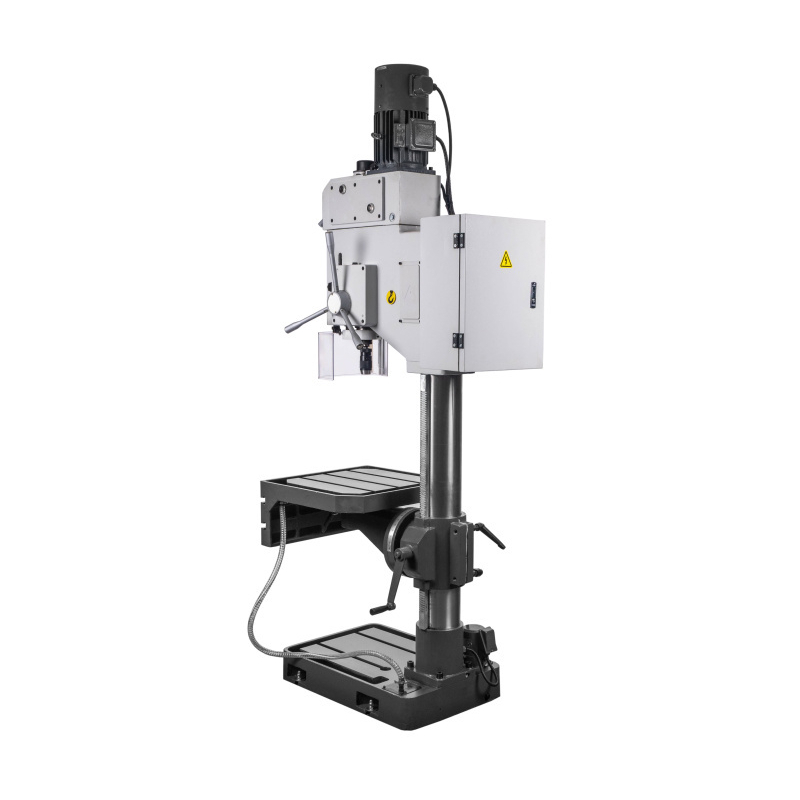

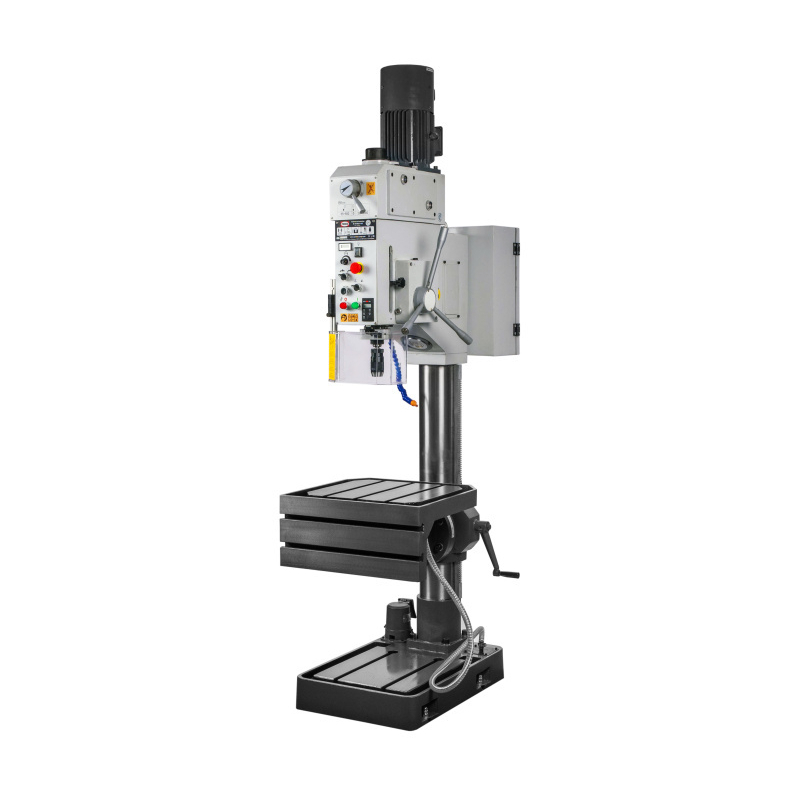

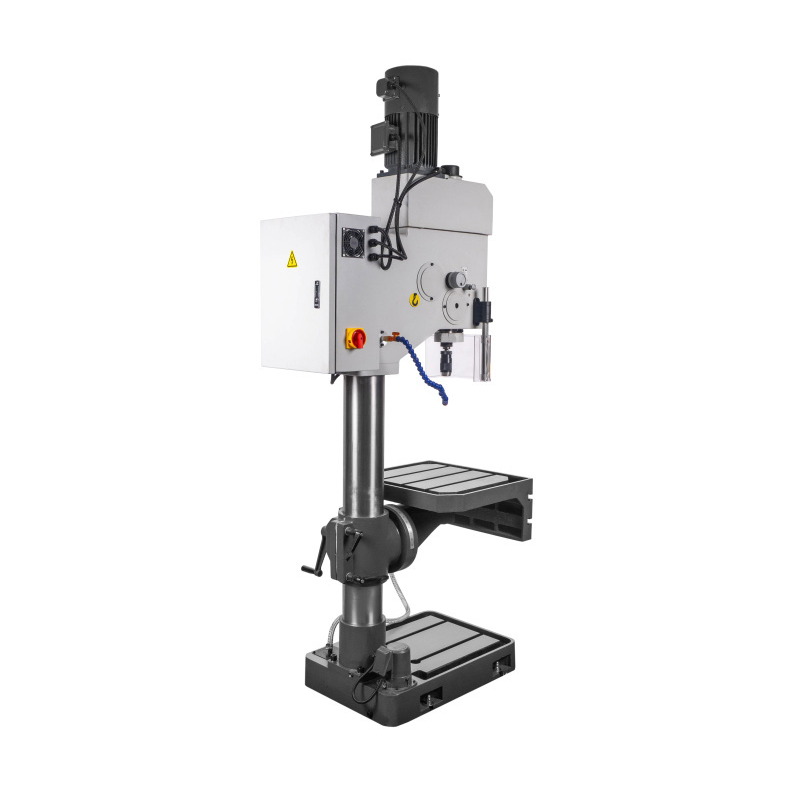

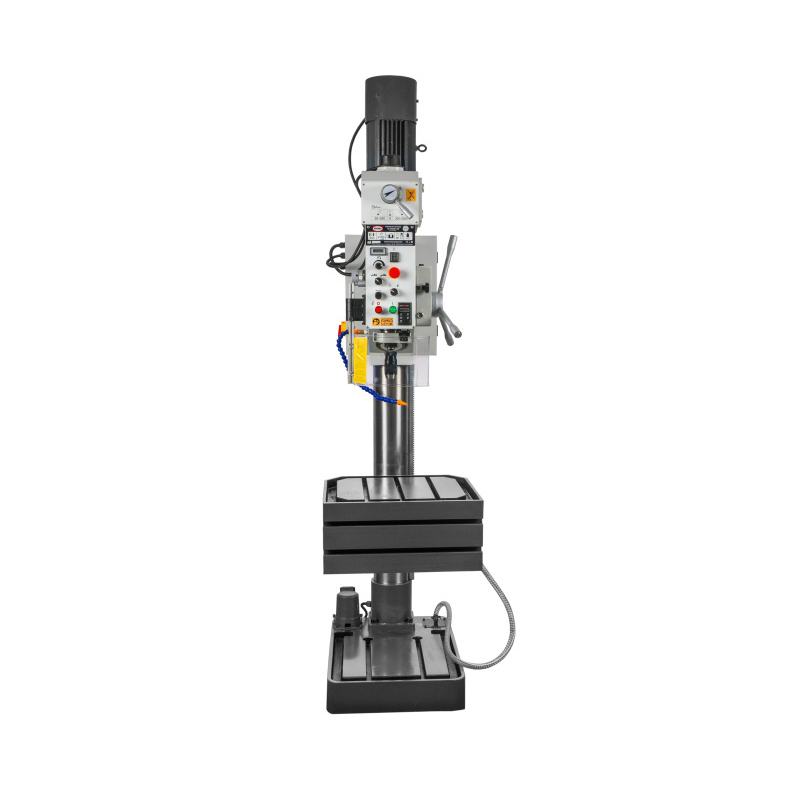

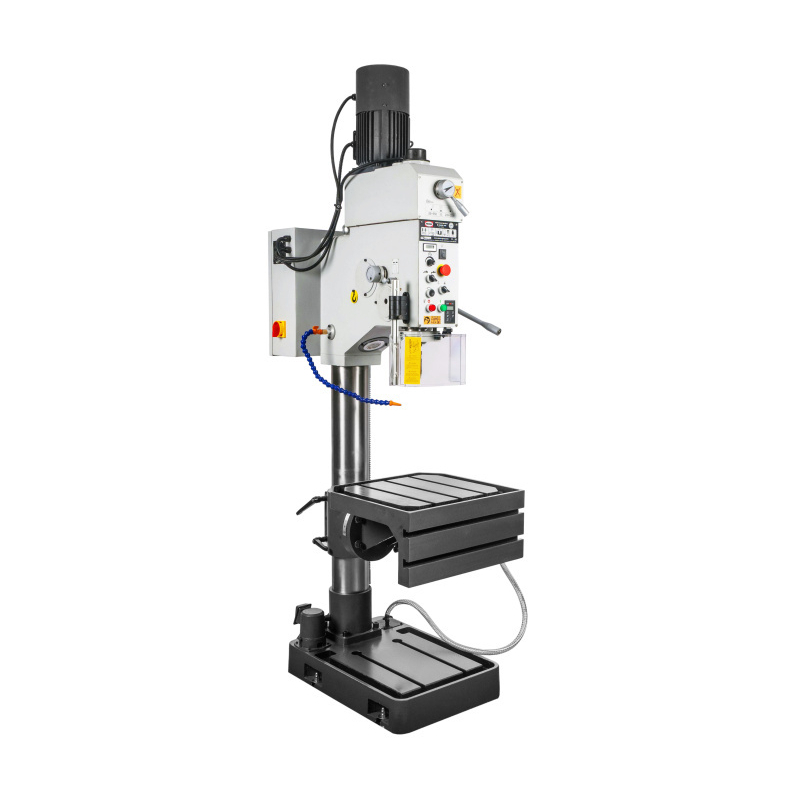

Průmyslová sloupová vrtačka PROMA M-1840UF/400 je určena pro zámečnické dílny, řemeslnou výrobu a provozy, které potřebují pevné vrtací pracoviště s automatickým posuvem. Motor o výkonu 2 200 W v režimu S1 a napájení 400 V doplňuje dvoustupňová převodovka s frekvenčním měničem. Maximální průměr vrtání dosahuje 40 mm do oceli a 45 mm do litiny.
Výraznou předností je úhlový pracovní stůl s náklonem ±45° a možností otáčení kolem sloupu. Umožňuje přizpůsobit polohu obrobku směru požadovaného otvoru. Pro opakované vrtání nabízí stroj elektromagneticky ovládaný posuv vřetena, nastavitelný hloubkový doraz a digitální odměřování hloubky.
Chladicí zařízení, pracovní LED osvětlení i závitovací zařízení patří k základní výbavě. Vrtačka tak soustředí důležité funkce pro vrtání a závitování na jednom pracovišti. Při střídání zakázek oceníte také digitální zobrazení otáček a automatický vyrážeč nástrojů.
Plynulá regulace otáček ve dvou rozsazích

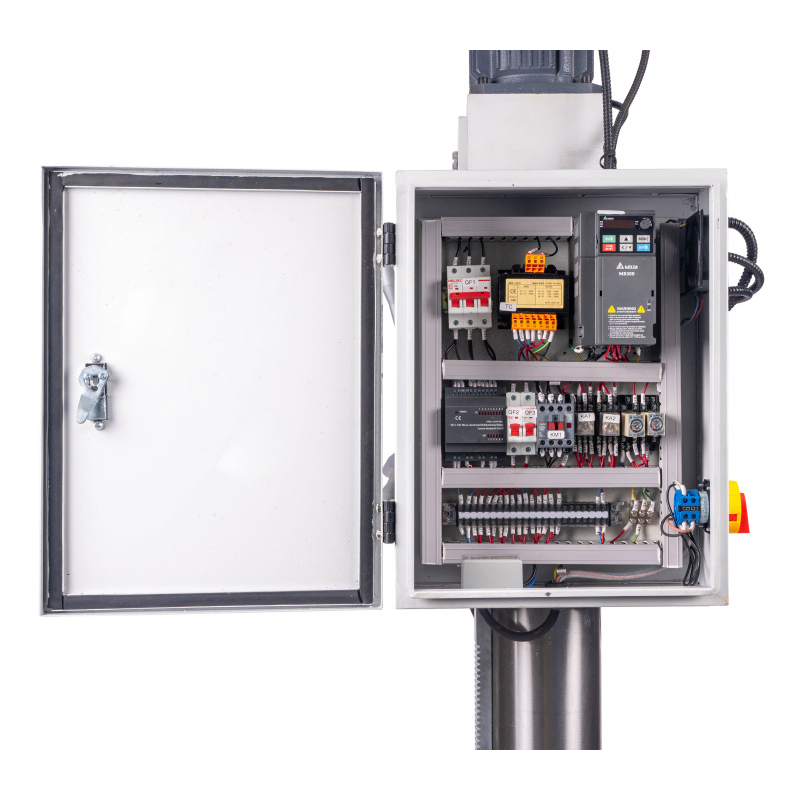

Frekvenční měnič Delta VFD umožňuje plynule nastavovat otáčky v rozsazích 55–550 a 200–2 000 ot./min. Dva mechanické stupně poskytují rozdílné pracovní rozsahy; uvnitř zvoleného rozsahu lze otáčky přizpůsobit použitému nástroji a obráběnému materiálu. To je praktické zejména v dílně, kde se střídají různé průměry vrtáků a jednotlivé pracovní operace.

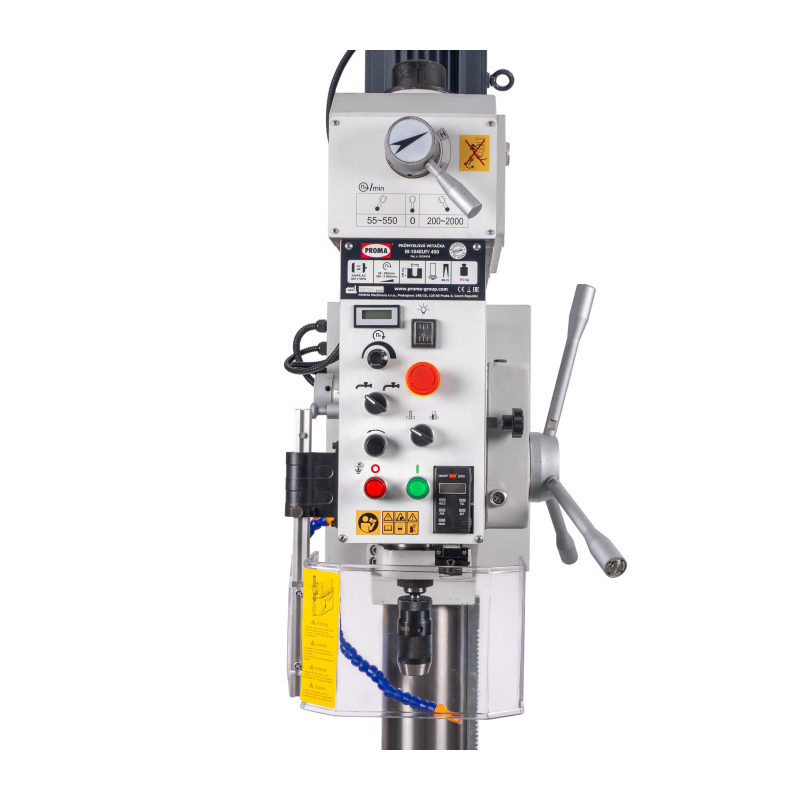

Aktuální otáčky sledujete na digitálním ukazateli. Při návratu ke stejné zakázce tak máte přehled o nastavení stroje. Převodovka používá kalená a broušená ozubená kola, která podporují klidný chod převodového mechanismu.
Posuv a kontrola hloubky při opakovaném vrtání

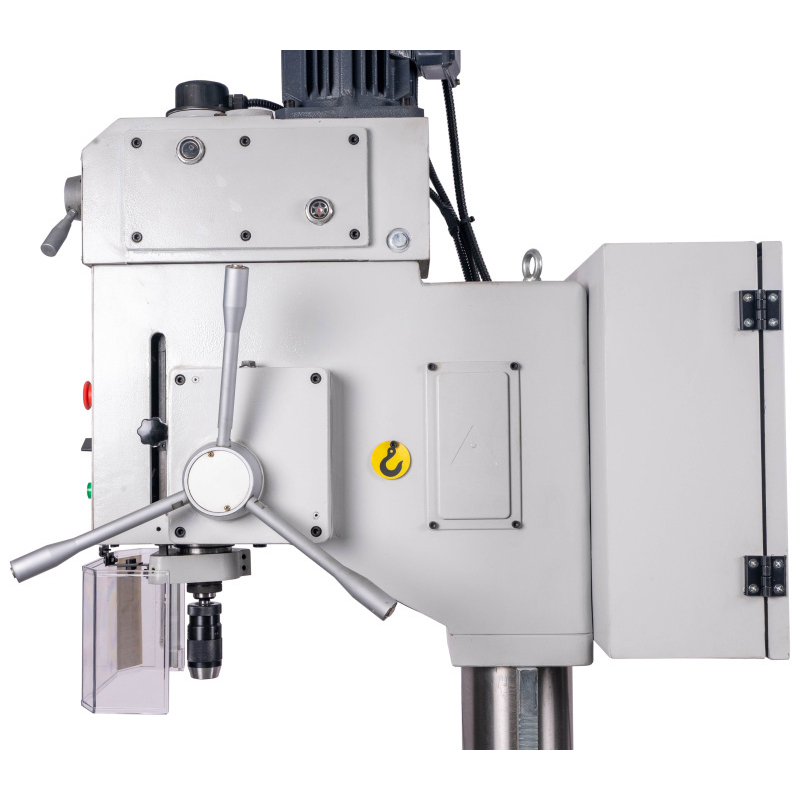

Automatický posuv vřetena se přepíná elektromagnetickou spojkou. Při opakovaných otvorech omezuje potřebu souvislého ručního vedení posuvu. Zdvih pinoly 190 mm poskytuje pracovní dráhu pro vrtání; při přípravě zakázky je potřeba současně počítat s délkou nástroje a způsobem upnutí obrobku.

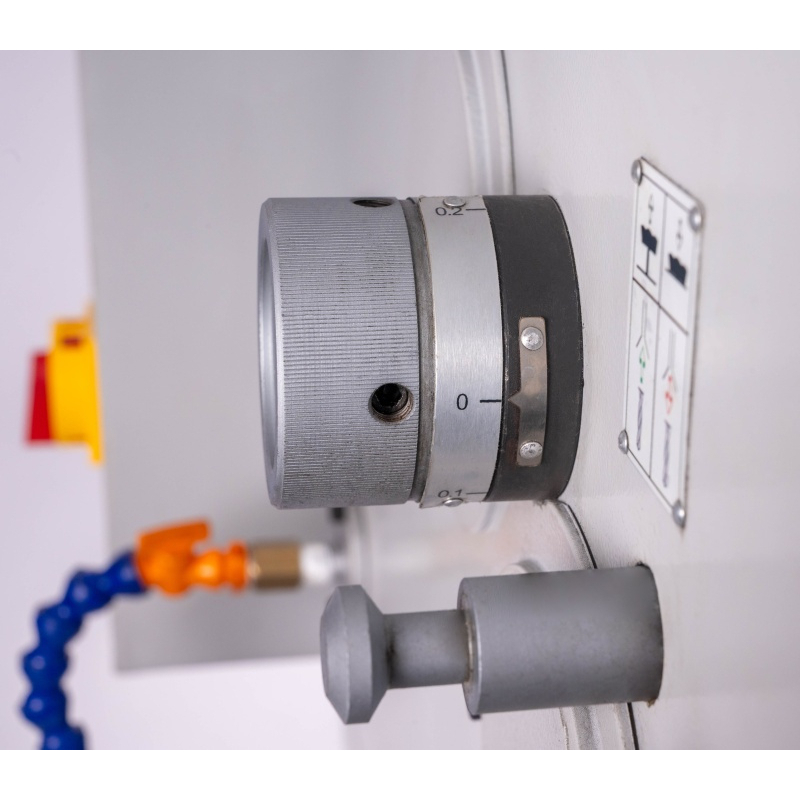

Digitální odměřování usnadňuje sledování hloubky a nastavitelný doraz pomáhá při opakování stejného pracovního postupu. Tyto prvky využijete například při výrobě série součástí, u nichž potřebujete průběžně kontrolovat zanoření nástroje. Závitovací zařízení rozšiřuje využití stroje o řezání závitů.
Úhlový stůl a prostor pro vyšší obrobky

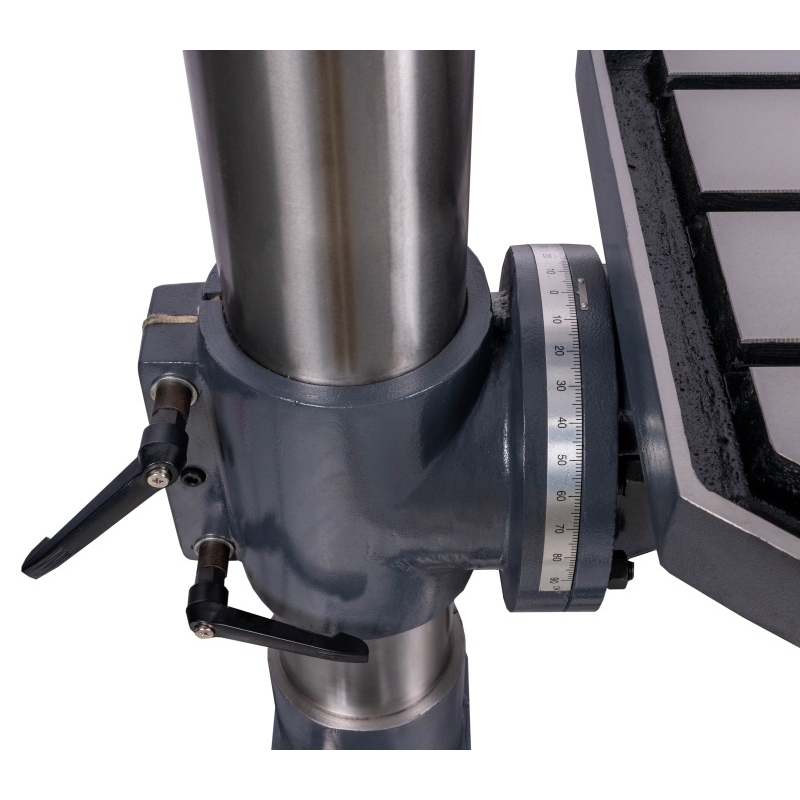

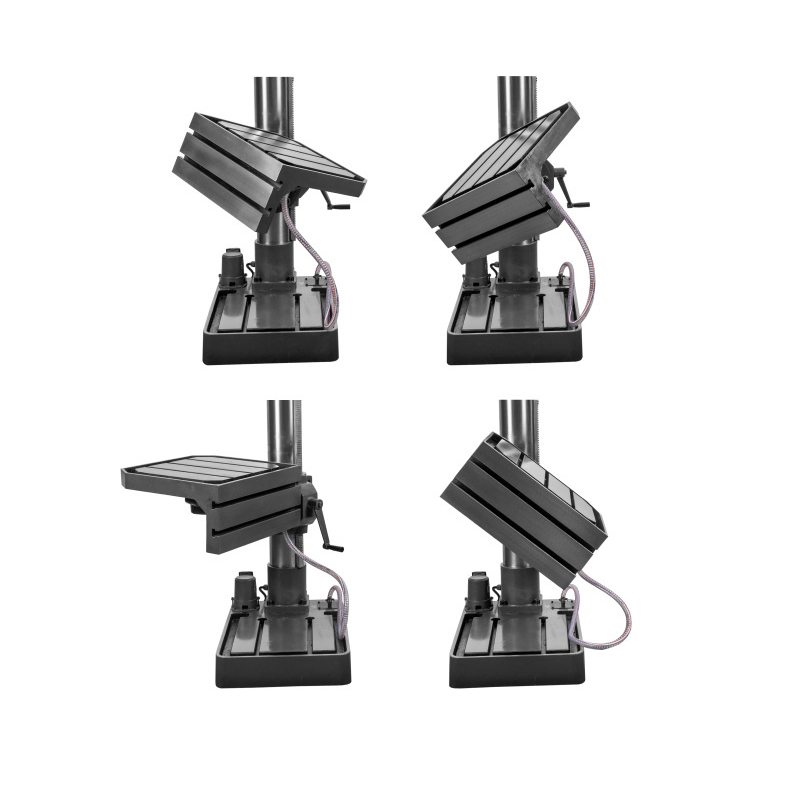

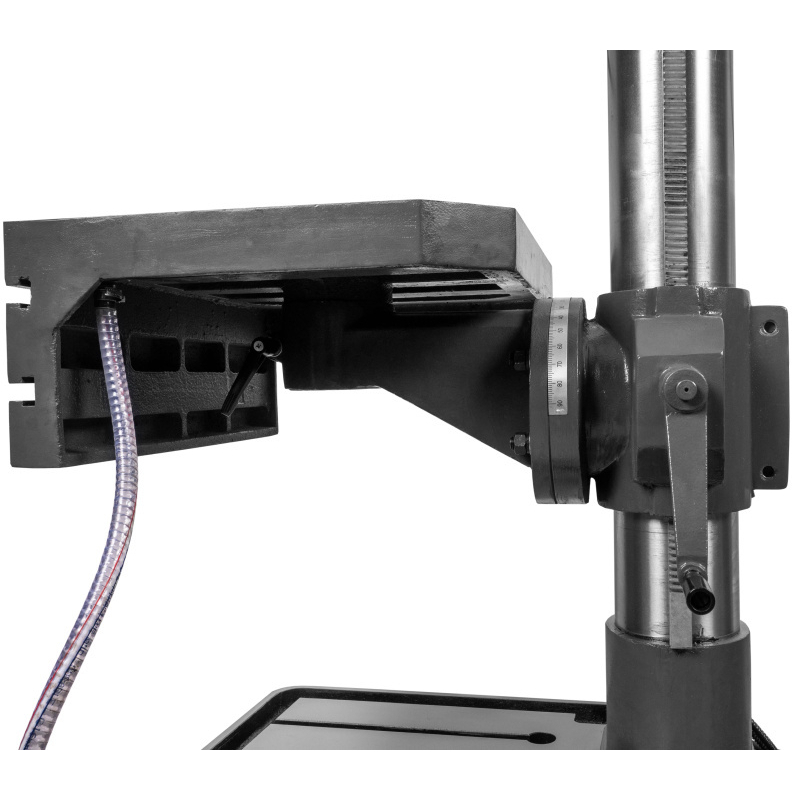

Stůl lze naklonit o ±45° a otočit ve vodorovné rovině kolem sloupu. Při vrtání pod úhlem tak můžete upravit polohu upnutého dílu přímo na stroji. T-drážky slouží pro upevnění vhodných upínacích prvků.
Vyložení vřetena činí 340 mm. Vzdálenost vřetena od stolu je 675 mm a od základny 1 195 mm. Pro vysoké obrobky lze využít broušenou základní desku s T-drážkami. Při posuzování pracovního prostoru započítejte také výšku svěráku nebo přípravku, aby zbylo místo pro nástroj a manipulaci s dílem.
Hlavní přínosy pro dílenský provoz
- Regulace otáček frekvenčním měničem pro přizpůsobení různým nástrojům a materiálům.
- Automatický posuv vřetena pro opakované vrtací operace.
- Naklápěcí úhlový stůl pro ustavení obrobku při šikmých otvorech.
- Digitální zobrazení otáček a hloubky pro přehlednou kontrolu nastavení.
- Chladicí zařízení a LED osvětlení přímo ve standardní výbavě.
- Automatický vyrážeč nástrojů pro pohodlnější výměnu při změně operace.
Obsah dodávky a standardní výbava

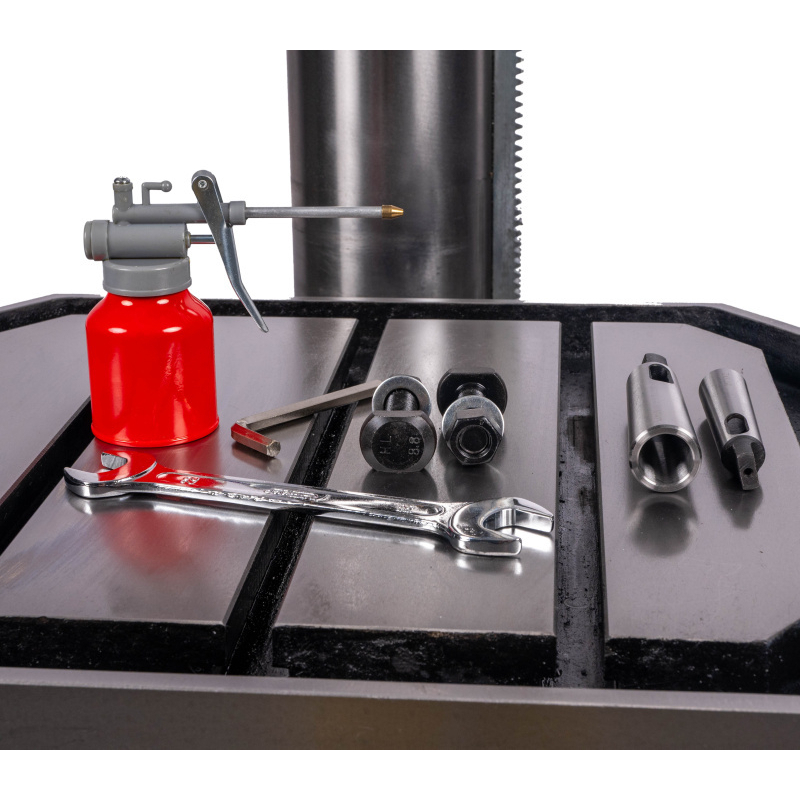

Součástí dodávky je vrtačka a následující upínací příslušenství:
- rychloupínací sklíčidlo 1–16 mm / B16,
- upínací trn MK4 / B16,
- redukční pouzdra MK4/MK3 a MK3/MK2.

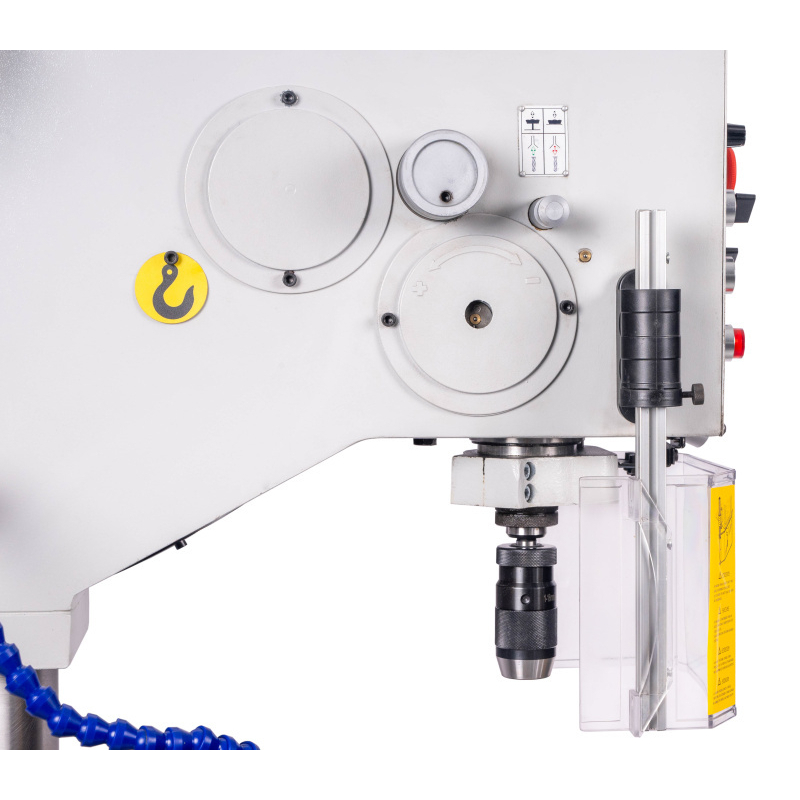

Stroj je standardně vybaven frekvenčním měničem Delta VFD, automatickým vyrážečem nástrojů, chladicím zařízením, elektromagnetickým posuvem vřetena a závitovacím zařízením. K jeho výbavě patří také LED světlo, digitální zobrazení otáček, digitální odměřování hloubky vrtání a výškově nastavitelný ochranný kryt s koncovým spínačem.
Strojní svěráky jsou volitelným příslušenstvím a objednávají se samostatně. Jejich velikost a provedení vybírejte podle obráběných dílů a potřebného prostoru pod nástrojem.
Technické parametry
| Výkon motoru S1, 100 % | 2 200 W |
|---|---|
| Napájecí napětí | 400 V |
| Maximální průměr vrtání do oceli | 40 mm |
| Maximální průměr vrtání do litiny | 45 mm |
| Rychloupínací sklíčidlo | 1–16 mm / B16 |
| Počet převodových stupňů | 2, s plynulou regulací otáček |
| Rozsahy otáček vřetena | 55–550 / 200–2 000 ot./min |
| Vyložení | 340 mm |
| Vzdálenost vřetena od stolu | 675 mm |
| Vzdálenost vřetena od základny | 1 195 mm |
| Zdvih pinoly | 190 mm |
| Průměr sloupu | 150 mm |
| Rozměry vertikálního stolu | 560 × 520 mm |
| Rozměry horizontálního stolu | 560 × 250 mm |
| Náklon stolu | ±45° |
| Velikost základny | 535 × 505 mm |
| Rozměry stroje (D × Š × V) | 1 000 × 620 × 2 300 mm |
| Hmotnost stroje | 560 kg |
Příprava pracoviště
Vrtačka vyžaduje napájení 400 V. Před umístěním počítejte s výškou stroje 2 300 mm a prostorem pro obsluhu, otáčení stolu i zakládání obrobků. Elektrické připojení a instalaci zajistěte odborně podle návodu. Pro konkrétní zakázky připravte vhodné upnutí a nástroje; rozsah dodávaného sklíčidla 1–16 mm není totožný s maximální vrtací kapacitou stroje.
Další provedení najdete v kategorii strojní vrtačky. Prohlédnout si můžete také další stroje značky PROMA. S porovnáním pracovního prostoru, posuvu a výbavy pomůže poradna Jak vybrat strojní vrtačku.
Časté dotazy
Je možné otáčky nastavovat plynule?
Ano. Frekvenční měnič umožňuje plynulou regulaci ve dvou převodových rozsazích: 55–550 a 200–2 000 ot./min. Otáčky zobrazuje digitální ukazatel.
Umožňuje vrtačka vrtat pod úhlem?
Ano. Úhlový stůl lze naklopit o ±45° a otočit kolem sloupu. Obrobek je potřeba v požadované poloze pevně upnout.
Je součástí dodávky chlazení a sklíčidlo?
Ano. Vrtačka má standardně chladicí zařízení. Dodává se také rychloupínací sklíčidlo 1–16 mm / B16, upínací trn a redukční pouzdra.
Má stroj automatický posuv a závitovací funkci?
Ano. Standardní výbava zahrnuje elektromagneticky ovládaný posuv vřetena a závitovací zařízení. Hloubku vrtání lze sledovat na digitálním odměřování.
